Van Cầu Hơi Gang Mặt Bích PN16 DN150

1. Tính năng của Van Cầu Hơi Gang Mặt Bích PN16 DN150

Van cầu hơi gang mặt bích PN16 DN150 (Globe Valve DN150) là dòng van chữ ngã hạng nặng, chuyên dụng cho các trục ống phân phối chính hoặc các trạm năng lượng có lưu lượng chất lưu cực lớn. Thiết bị sở hữu những tính năng vận hành công nghiệp vượt trội:

• Khả năng kiểm soát điều tiết tuyến tính đỉnh cao: Điểm mạnh cốt lõi của van cầu so với van cổng cùng kích cỡ chính là khả năng tiết lưu. Hành trình dịch chuyển của đĩa van cho phép người vận hành điều chỉnh khoảng cách với tòa van một cách mịn màng, giúp căn chỉnh lưu lượng môi chất qua đường ống lớn DN150 một cách chính xác tuyệt đối theo từng tỷ lệ mong muốn.

• Độ kín khít cơ học xuất sắc dưới áp lực cao: Khi siết chặt tay quay vô lăng, trục van truyền một lực ép thẳng đứng vuông góc cực mạnh, nén chặt đĩa van vào lòng ghế van. Sự tiếp xúc khít khao này giúp triệt tiêu hoàn toàn nguy cơ rò rỉ hoặc thẩm thấu môi chất ra phía hạ nguồn, đặc biệt an toàn đối với luồng hơi bão hòa áp suất lớn.

• Hành trình đóng mở tối ưu: Khoảng cách di chuyển của đĩa van từ vị trí mở hoàn toàn đến đóng hoàn toàn ngắn hơn nhiều so với van cổng cùng size. Tính năng này giúp chu kỳ đóng ngắt diễn ra nhanh chóng, giảm thiểu tối đa thời gian thao tác và hạn chế sự mài mòn cơ học lên các bước ren chịu lực của trục van.

• Khả năng chịu sốc nhiệt và ứng suất uốn: Với vật liệu gang đúc có độ bền cao, vách van dày dặn, thiết bị có khả năng hấp thụ các lực vặn xoắn và hiện tượng giãn nở nhiệt co ngót đột ngột (sốc nhiệt) khi dòng lưu chất thay đổi trạng thái liên tục trong lòng ống.

2. Tác dụng, Hình ảnh thực tế của Van Cầu Hơi Gang Mặt Bích PN16 DN150

2.1 Tác dụng vận hành cốt lõi trên trục chính

Trong kiến trúc tổng thể của các mạng lưới đường ống công nghiệp lớn, van cầu hơi gang DN150 đóng vai trò là một "vị tổng chỉ huy" dòng năng lượng với các tác dụng thực tế:

• Cô lập toàn bộ phân khu hệ thống: Thiết bị cho phép khóa chặn hoàn toàn dòng chảy lưu chất tại các trục ống chính 150mm. Tác dụng này cực kỳ quan trọng khi các nhánh hạ nguồn hoặc các phân xưởng cần bảo trì, sửa chữa thiết bị mà không cần phải xả toàn bộ trung tâm năng lượng của nhà máy.

• Hạ áp và điều phối lưu lượng tổng: Bằng cách tiết lưu dòng chảy, van giúp giảm bớt xung lực và áp suất quá tải từ trạm lò hơi trung tâm vào các trục nhánh, bảo vệ các van giảm áp, van an toàn phía sau khỏi nguy cơ quá tải cơ học.

• Triệt tiêu năng lượng phá hủy của dòng chất lưu: Thiết kế dòng chảy uốn cong đổi hướng chữ Z bên trong lòng van cầu giúp hấp thụ bớt động năng của chất lưu áp suất cao. Từ đó, van làm dịu dòng chảy, hạn chế tiếng rít chói tai của hơi nóng và ngăn ngừa hiện tượng va đập thủy lực (Water Hammer) bảo vệ toàn tuyến ống khỏi nguy cơ nứt vỡ bích.

2.2 Hình ảnh thực tế của sản phẩm

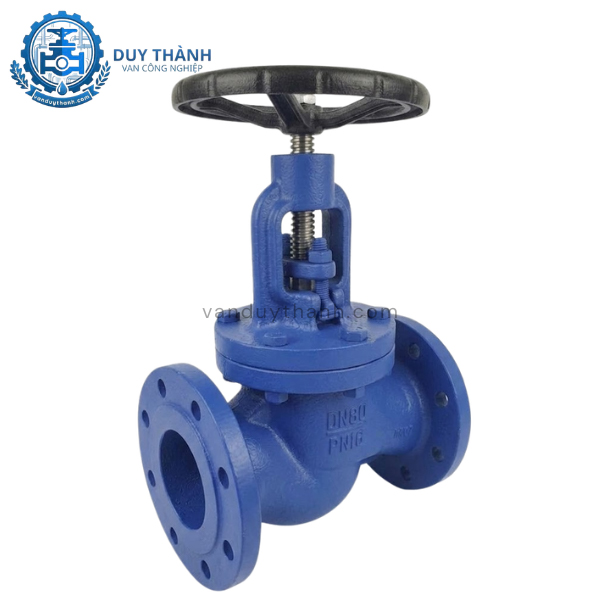

Để giúp các kỹ sư cơ điện và quý khách hàng có cái nhìn trực quan nhất về quy mô kết cấu vững chắc, độ dày vách gang, cũng như độ tinh xảo của lớp sơn epoxy chống gỉ bề mặt, dưới đây là hình ảnh thực tế của sản phẩm van cầu DN150 tại kho hàng:

3. Thông số kỹ thuật của Van Cầu Hơi Gang Mặt Bích PN16 DN150

Bảng tổng hợp dữ liệu kỹ thuật chi tiết dưới đây hỗ trợ các kỹ sư bóc tách khối lượng vật tư và thiết kế bản vẽ công nghệ đồng bộ:

4. Cấu tạo và hình ảnh của Van Cầu Hơi Gang Mặt Bích PN16 DN150

Kết cấu cơ khí nội tại của dòng van hạng nặng DN150 được tính toán vô cùng nghiêm ngặt để phân bổ đều các lực ứng suất áp suất khổng lồ lên phần thân gang.

4.1 Chi tiết các bộ phận cấu tạo

• Thân van (Body): Phần vỏ ngoài đúc bằng gang công nghệ cao với hình dáng chữ ngã dày dặn. Bên trong thân van có vách ngăn ngang cố định khoét lỗ tròn lớn, gọi là ghế van (ghế tựa), tạo thành lối đi duy nhất cho môi chất xuyên qua.

• Nắp van (Bonnet): Phần nắp bảo vệ phía trên bế van, liên kết chặt chẽ với thân van bằng hệ thống bu-lông vòng cường độ cao. Nắp van là bệ đỡ định hướng cho trục ren chuyển động và tạo buồng nén giữ phần gioăng tết chèn.

• Đĩa van (Disc/Plug): Bộ phận trực tiếp đóng ngắt dòng chảy, đúc bằng thép không gỉ hoặc hợp kim cứng chịu mài mòn lồi dòng. Bề mặt đĩa dạng côn được mài bóng kỹ thuật để đạt độ khít vi mô với tòa van.

• Trục van (Stem): Thanh ren truyền động nối từ vô lăng xuống đĩa van. Trục van làm bằng thép cứng để chịu mô-men xoắn và lực ấn cực lớn khi người vận hành siết van khóa dòng trục chính.

• Gioăng tết chèn cổ van (Gland Packing): Các vòng tết bằng graphite chịu nhiệt nén chặt quanh cổ trục van, ngăn chặn tuyệt đối môi chất áp lực cao thẩm thấu ngược lên phía tay quay vô lăng.

• Tay quay vô lăng (Handwheel): Vô lăng cơ học lớn đặt ở trên cùng, hỗ trợ người vận hành dễ dàng truyền lực cơ vào trục van.

4.2 Sơ đồ bản vẽ kỹ thuật cấu tạo

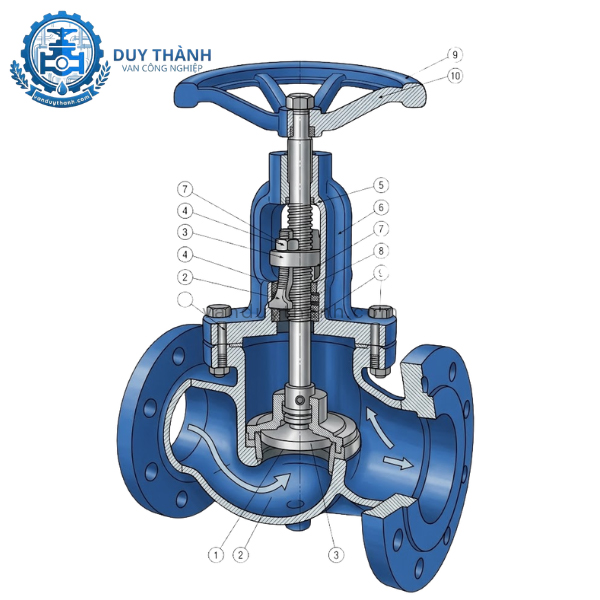

Mặt cắt bản vẽ kỹ thuật dưới đây mô tả chi tiết kết cấu hình chữ S bên trong lòng van cùng sự phối hợp chuyển động của hệ thống trục ren hướng tâm:

5. Nguyên lý làm việc của Van Cầu Hơi Gang Mặt Bích PN16 DN150

Van cầu hơi gang DN150 vận hành dựa trên chuyển động tịnh tiến tuyến tính của đĩa van theo phương vuông góc với bề mặt vách ngăn của ghế van.

5.1 Quá trình mở và tiết lưu dòng chảy công suất lớn

Khi người vận hành tiến hành xoay tay quay vô lăng theo chiều ngược kim đồng hồ, ren của trục van ăn khớp với nắp van sẽ rút trục van dịch chuyển tịnh tiến đi lên phía trên. Quá trình này nâng đĩa van rời khỏi vị trí bệ van, mở thông vách ngăn. Lưu chất từ cửa vào đi vào lòng van, bị bẻ hướng đi lên xuyên qua lỗ ghế van rồi tiếp tục di chuyển thẳng ra cửa xả. Do kích cỡ lỗ van lên đến 150mm, khoảng cách nâng đĩa van tỷ lệ thuận với số vòng quay của vô lăng, giúp điều tiết lưu lượng dòng chảy tổng một cách chính xác và mịn màng.

5.2 Quá trình đóng chặt dòng chảy trục chính

Ngược lại, khi xoay tay quay vô lăng theo chiều kim đồng hồ, trục van quay và chuyển động tịnh tiến đi xuống, ép đĩa van hạ thấp dần. Khi mặt tiếp xúc của đĩa van tiếp cận và ép chặt lên vòng đệm của ghế van, lực ép cơ học khổng lồ từ tay quay truyền qua trục cứng sẽ khóa cố định đĩa van tại vị trí này. Cơ chế đóng hướng tâm này tạo ra một vách ngăn cơ khí kiên cố, chặn đứng toàn bộ luồng lưu chất hoặc hơi nóng áp lực cao 16 bar, không cho phép rò rỉ sang phân khu bên kia của hệ thống đường ống.

6. Môi trường ứng dụng của Van Cầu Hơi Gang Mặt Bích PN16 DN150

Với đường kính danh nghĩa 150mm mạnh mẽ phối hợp cùng khả năng chịu nhiệt lên đến 220°C và áp suất 16 bar, van cầu DN150 là linh kiện chiến lược trong các mạng lưới đường ống lớn:

• Trục chính hệ thống hơi nóng (Steam): Lắp đặt ngay tại đầu ra tổng của các lò hơi (nồi hơi) công nghiệp công suất lớn, đường ống chính dẫn hơi bão hòa, hơi quá nhiệt đến các phân xưởng sấy, nhuộm, hấp tiệt trùng quy mô lớn trong nhà máy dệt, thực phẩm, cao su, hóa chất.

• Trạm phân phối khí nén trung tâm: Kiểm soát trục đường ống dẫn khí nén chính phục vụ cho toàn bộ hệ thống máy móc tự động hóa, xưởng cơ khí đóng tàu, nhà máy sản xuất linh kiện, nơi đòi hỏi van phải bế kín khít hoàn hảo để tránh tụt áp suất tổng.

• Đường ống dầu truyền nhiệt tuần hoàn: Ứng dụng điều tiết lưu lượng dầu nóng gia nhiệt, dầu nhờn bôi trơn hệ thống máy nghiền, lò nung trong các nhà máy sản xuất xi măng, luyện kim hoặc lọc hóa dầu.

• Trục cấp nước nóng và HVAC lớn: Sử dụng trên các đường ống nước giải nhiệt trung tâm Chiller, mạng lưới cấp nước nóng điều hòa không khí của các tổ hợp tòa nhà thương mại, sân bay hoặc trung tâm dữ liệu lớn.

7. Hướng dẫn lắp đặt Van Cầu Hơi Gang Mặt Bích PN16 DN150

Do trọng lượng và kích thước của van DN150 rất lớn, quy trình thi công lắp đặt vào đường ống yêu cầu sự chuẩn bị kỹ lưỡng và tuân thủ các bước kỹ thuật nghiêm ngặt:

1. Lắp đặt chuẩn xác theo hướng mũi tên: Trên phần thân van luôn đúc nổi mũi tên chỉ chiều dòng chảy. Đối với van cầu hơi gang, bạn bắt buộc phải lắp van sao cho chiều môi chất đi từ dưới đĩa van đi lên (trùng hướng mũi tên). Lắp đúng chiều giúp giảm lực khi mở van và bảo vệ gioăng cổ van khi đóng.

2. Làm sạch lòng ống trục: Sử dụng thiết bị thổi chuyên dụng để làm sạch hoàn toàn xỉ hàn, cát đá, rác đường ống trước khi đặt van vào vị trí bích. Các hạt cặn cứng này nếu kẹt vào đĩa van khi đóng sẽ làm rách, xước bề mặt làm kín, phá hỏng van hoàn toàn.

3. Sử dụng gioăng đệm bích chịu nhiệt cao: Đặt một vòng đệm làm kín bằng teflon dày hoặc graphite lõi thép chịu áp giữa mặt bích của van và bích ống. Tuyệt đối không dùng gioăng cao su thường vì nhiệt độ hơi nóng lên đến 220°C sẽ làm chảy cao su gây rò rỉ phá hủy mối nối.

4. Siết bu-lông đối xứng cân bằng lực: Do mặt bích PN16 DN150 có số lượng lỗ bu-lông nhiều, cần xỏ đầy đủ và siết đai ốc từ từ theo mô hình chữ X (đối xứng góc). Siết đều tay để hai mặt bích áp sát song song tuyệt đối, tránh hiện tượng lệch tâm gây nứt tai bích gang do ứng suất lệch.

5. Bố trí bệ đỡ cố định: Trọng lượng van DN150 rất nặng, bắt buộc phải thiết kế bệ đỡ bê tông hoặc giá treo chịu lực ngay sát vị trí lắp van để triệt tiêu toàn bộ tải trọng và lực uốn gãy do đường ống giãn nở nhiệt tác động lên thân van.

8. Van Duy Thành chuyên cung cấp Van Cầu Hơi Gang Mặt Bích PN16 DN150

Van Duy Thành tự hào là đơn vị uy tín hàng đầu chuyên cung cấp sản phẩm van cầu hơi gang mặt bích PN16 DN150 chất lượng cao. Chúng tôi cam kết mang đến cho quý khách hàng những thiết bị mới 100%, chuẩn xác về mặt thông số kỹ thuật và vật liệu gang đúc độ bền cao đạt chuẩn.

Khi lựa chọn sản phẩm tại Van Duy Thành, quý khách hàng sẽ được kỹ thuật viên giàu kinh nghiệm trực tiếp tư vấn giải pháp, và hướng dẫn phương án lắp đặt tối ưu nhất cho hệ thống đường ống. Chúng tôi áp dụng chính sách bảo hành chính hãng dài hạn từ 6-12 tháng nếu phát sinh lỗi do nhà sản xuất, đi kèm quy trình xử lý hậu mãi nhanh chóng, tận tâm, đảm bảo sự vận hành liên tục và an toàn cho nhà máy của bạn.

Quý khách hàng có nhu cầu tư vấn kỹ thuật chuyên sâu, nhận bản vẽ chi tiết hoặc báo giá ưu đãi cho sản phẩm Van Cầu Hơi Gang Mặt Bích PN16 DN150, xin vui lòng liên hệ ngay với Van Duy Thành để được phục vụ tận tâm và chuyên nghiệp.
