Van Cầu Hơi Gang Mặt Bích PN16 DN100
Sản phẩm: Van cầu hơi (Globe Valve).
Kích thước danh định: DN100 (4 Inch).
Vật liệu thân van: Gang dẻo GGG40 / Gang xám 25.
Tiêu chuẩn kết nối: Mặt bích (Flange).
Áp suất làm việc tối đa: PN16 (1.6 MPa ~ 16 bar).
Dải nhiệt độ chịu đựng: -10°C đến +200°C.
Vật liệu đĩa và trục van: Thép không gỉ (Inox) hoặc hợp kim chịu nhiệt.
Vật liệu làm kín (Gioăng): PTFE hoặc Graphite chịu nhiệt cao.
Kiểu vận hành: Tay quay vô lăng (Handwheel).
Môi trường ứng dụng: Hệ thống lò hơi, nồi hơi, khí nén, nước nóng, dầu truyền nhiệt.
Xuất xứ: Nhập khẩu chính hãng (Hàn Quốc, Đài Loan, Trung Quốc, EU...).
Tình trạng: Hàng sẵn kho, đầy đủ CO, CQ.
Van cầu hơi gang mặt bích PN16 DN100 là dòng van công nghiệp đóng vai trò quan trọng trong việc điều tiết và đóng ngắt dòng chảy. Với kích thước DN100, van phù hợp cho các đường ống có đường kính ngoài khoảng 114mm. Một số tính năng nổi bật bao gồm:
Khả năng điều tiết chính xác: Khác với van cổng, van cầu hơi có thiết kế cho phép kiểm soát lưu lượng dòng chảy một cách tỉ mỉ, giúp hệ thống vận hành ổn định.
Độ bền cơ học cao: Thân van làm từ gang GGG40 có khả năng chịu lực va đập tốt và chịu được áp lực làm việc lên đến 16 bar mà không bị biến dạng.
Chịu nhiệt vượt trội: Thiết kế đặc dụng cho môi trường hơi nóng (steam) với ngưỡng chịu nhiệt lên đến 200°C, đảm bảo an toàn cho các hệ thống nồi hơi công suất lớn.
Độ kín khít tuyệt đối: Cấu tạo đĩa van và ghế van được gia công chính xác, ngăn chặn tình trạng rò rỉ môi chất ra môi trường bên ngoài.
Trong các hệ thống đường ống công nghiệp, van cầu hơi gang DN100 đóng vai trò như một "người gác cổng" mẫn cán:
Đóng ngắt dòng chảy: Sử dụng để dừng hoàn toàn dòng môi chất khi cần bảo trì hoặc thay thế thiết bị phía sau.
Điều tiết áp suất và lưu lượng: Giúp giảm áp hoặc duy trì một lưu lượng nhất định theo yêu cầu kỹ thuật của quy trình sản xuất.
Bảo vệ thiết bị: Ngăn chặn hiện tượng búa nước và giảm thiểu tổn thất áp suất nhờ thiết kế dòng chảy đặc trưng, bảo vệ các thiết bị nhạy cảm như đồng hồ đo hoặc cảm biến.
Dưới đây là bảng thông số kỹ thuật chi tiết giúp kỹ sư và đơn vị thu mua dễ dàng lựa chọn:
Model: Globe Valve PN16 DN100.
Kích cỡ: DN100 (114mm).
Chất liệu thân: Gang GGG40 hoặc Gang 25.
Áp lực làm việc: 1.6 Mpa (PN16).
Nhiệt độ làm việc: -10 độ C đến 200 độ C.
Tiêu chuẩn mặt bích: BS, DIN, JIS hoặc ANSI (Tùy chọn).
Môi trường: Hơi nóng, khí nén, dầu, nước.

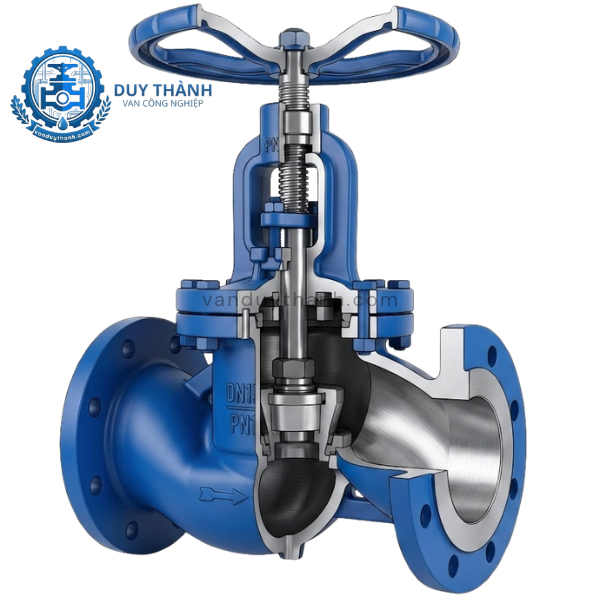

Van có cấu tạo phức tạp để đảm bảo khả năng vận hành dưới áp lực cao, bao gồm các bộ phận chính:
Được đúc nguyên khối từ gang dẻo GGG40, có hình dáng chữ ngã hoặc hình bầu. Thân van có hai mặt bích ở hai đầu để kết nối với đường ống.
Bộ phận phía trên giúp cố định trục van và ngăn chặn môi chất trào ra ngoài. Nắp van được gắn với thân bằng bulong chắc chắn.
Làm bằng thép không gỉ, truyền mô-men xoắn từ tay quay xuống đĩa van. Trục được tiện ren để nâng hạ đĩa van một cách trơn tru.
Có dạng hình côn hoặc hình nút chai, là bộ phận trực tiếp tiếp xúc và chặn dòng chảy. Đĩa van thường được làm bằng Inox để chống ăn mòn.
Gồm ghế van (seat) và gioăng làm kín bằng PTFE hoặc Graphite, đảm bảo van không bị rò rỉ khi đóng hoàn toàn.
Van hoạt động dựa trên cơ chế nâng hạ của đĩa van theo phương thẳng đứng: 1 Khi quay tay quay theo chiều kim đồng hồ, trục van sẽ đẩy đĩa van xuống dưới, ép chặt vào ghế van, ngăn không cho dòng môi chất đi qua (Trạng thái đóng). 2 Khi quay tay quay ngược chiều kim đồng hồ, trục van kéo đĩa van đi lên, tạo khoảng trống giữa đĩa và ghế van, cho phép dòng chảy lưu thông qua (Trạng thái mở). 3 Khoảng cách giữa đĩa van và ghế van càng lớn thì lưu lượng đi qua càng nhiều, giúp việc điều tiết trở nên dễ dàng.
Với các đặc tính về vật liệu và áp suất, sản phẩm này được ứng dụng rộng rãi trong:
Hệ thống lò hơi, nồi hơi tại các nhà máy may mặc, thực phẩm, thức ăn chăn nuôi.
Hệ thống dẫn dầu truyền nhiệt trong các ngành hóa chất, nhựa.
Hệ thống khí nén áp lực cao trong cơ khí chế tạo.
Hệ thống xử lý nước nóng, nước cấp công nghiệp.
Nhà máy nhiệt điện, thủy điện.
Để van hoạt động bền bỉ, quy trình lắp đặt cần tuân thủ các bước sau: 1 Kiểm tra van: Đảm bảo van không bị nứt vỡ, rác bẩn trong lòng van trước khi lắp. 2 Xác định hướng dòng chảy: Trên thân van cầu luôn có mũi tên chỉ hướng dòng chảy. Phải lắp đúng hướng mũi tên này để van hoạt động chính xác. 3 Vệ sinh mặt bích: Làm sạch bề mặt tiếp xúc của mặt bích trên đường ống và trên van. 4 Sử dụng gioăng đệm: Đặt gioăng (lớp đệm) phù hợp (thường là gioăng chì cho hơi nóng) vào giữa hai mặt bích. 5 Siết bulong: Siết các bulong theo đường chéo để đảm bảo lực ép đều, tránh làm biến dạng mặt bích hoặc gây rò rỉ.
Trong quá trình vận hành, người dùng có thể gặp một số vấn đề sau:
Rò rỉ ở cổ van: Do gioăng làm kín (packing) bị mòn sau thời gian dài.
Khắc phục: Siết thêm đai ốc ở cổ van hoặc thay gioăng làm kín mới.
Van đóng không khít: Có thể do cặn bẩn, xỉ hàn bám vào đĩa van hoặc ghế van.
Khắc phục: Tháo van vệ sinh lòng van hoặc mài lại đĩa van nếu bị trầy xước.
Tay quay bị kẹt: Do trục van bị khô mỡ hoặc oxy hóa.
Khắc phục: Tra thêm mỡ bò bôi trơn vào trục ren của van.
Nếu bạn đang tìm kiếm một đơn vị cung cấp van công nghiệp uy tín, Van Duy Thành tự hào là đối tác tin cậy của hàng ngàn công trình trên toàn quốc. Chúng tôi cam kết:
Sản phẩm chính hãng, đạt chuẩn chất lượng quốc tế.
Đầy đủ giấy tờ chứng nhận CO, CQ, hóa đơn VAT.
Giá thành cạnh tranh nhất thị trường nhờ nhập khẩu trực tiếp.
Đội ngũ kỹ thuật viên giàu kinh nghiệm tư vấn tận tâm.
Chính sách bảo hành lên đến 12 tháng, lỗi 1 đổi 1.
