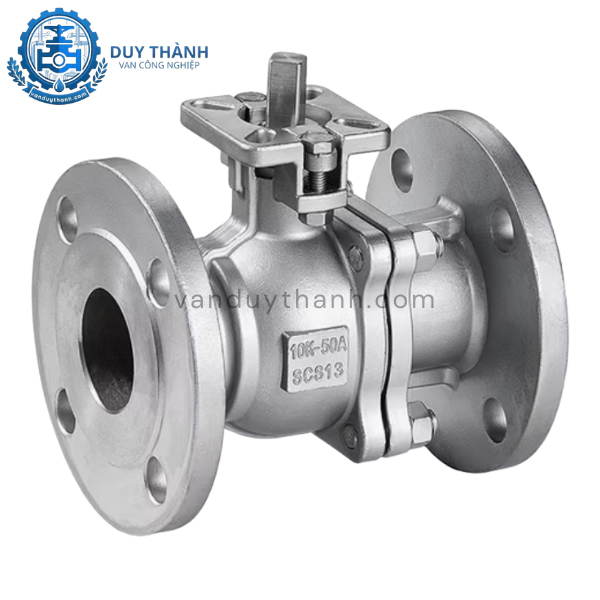

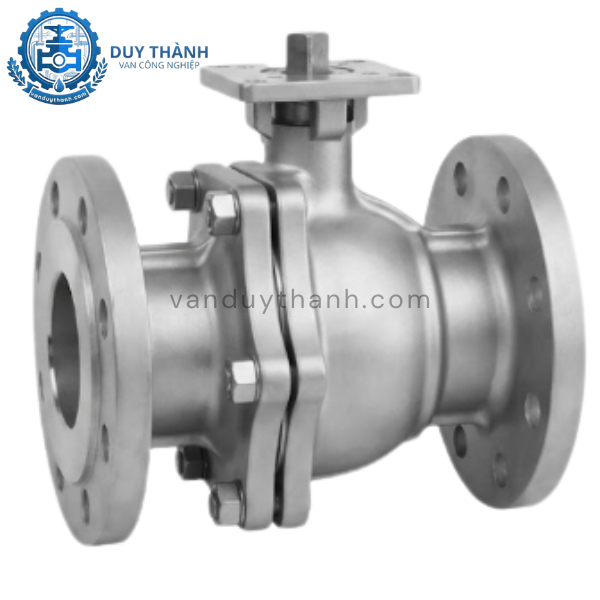

Van Bi Mặt Bích Inox 304 Jis 10k DN15 DN20 DN25 DN32 - DN350

Trong các hệ thống đường ống công nghiệp hiện đại, việc kiểm soát dòng chảy một cách an toàn và hiệu quả là yếu tố tiên quyết. Van bi mặt bích inox 304 JIS 10K chính là giải pháp tối ưu được các kỹ sư tin dùng. Với thiết kế kết nối bích vững chắc cùng chất liệu inox siêu bền, dòng van bi inox 304 kết nối bích này không chỉ đảm bảo độ kín khít tuyệt đối mà còn tối ưu hóa chi phí vận hành nhờ tuổi thọ vượt trội. Tại Van Duy Thành, chúng tôi cung cấp đầy đủ các dải kích thước từ DN15, DN20, DN25, DN32, DN40 đến DN350, đáp ứng hoàn hảo mọi quy mô công trình từ dân dụng đến công nghiệp nặng.

1. Tính năng của van bi mặt bích inox 304 JIS 10K

Dòng van bi inox mặt bích này sở hữu nhiều tính năng vượt trội so với các loại van thông thường:

• Chống ăn mòn tuyệt đối: Chất liệu inox 304 giúp van không bị oxy hóa trong môi trường ẩm ướt, hóa chất nhẹ, nước thải hoặc dung môi.

• Khả năng chịu lực và nhiệt cao: Cấu trúc đúc nguyên khối giúp van chịu được áp suất dòng chảy liên tục và dải nhiệt độ làm việc rộng lên đến 180°C.

• Kết nối linh hoạt, độ kín cao: Tiêu chuẩn bích JIS 10K giúp việc lắp đặt vào hệ thống trở nên dễ dàng, hạn chế tối đa tình trạng rò rỉ lưu chất tại điểm nối.

• Lưu lượng dòng chảy tối đa: Thiết kế dạng "Full Bore" (tâm thẳng) cho phép môi chất đi qua van mà không bị giảm áp suất hay thu hẹp dòng chảy.

2. Tác dụng của van bi mặt bích inox 304 JIS 10K

Van bi mặt bích inox 304 đóng vai trò là "người gác cổng" đáng tin cậy trên hệ thống đường ống với các tác dụng chính:

• Đóng/mở dòng lưu chất: Kiểm soát hoàn toàn việc cho phép hoặc ngăn chặn dòng nước, hóa chất, khí gas lưu thông qua đường ống chỉ bằng một thao tác quay 90 độ.

• Bảo vệ hệ thống: Ngăn chặn hiện tượng dòng chảy ngược hoặc rò rỉ áp suất nguy hiểm, giúp các thiết bị đo lường và máy bơm phía sau hoạt động ổn định.

• Tối ưu hóa điều tiết (hạn chế): Dù chức năng chính là đóng mở, trong một số trường hợp đặc thù, van vẫn có thể hỗ trợ điều tiết lưu lượng ở mức độ cơ bản.

3. Cấu tạo của van bi mặt bích inox 304 JIS 10K

Sản phẩm được cấu thành từ các bộ phận cơ khí chính xác cao, phối hợp nhịp nhàng với nhau:

3.1. Thân van (Body)

Được đúc hoàn toàn từ inox 304 (SUS304), bao gồm hai hoặc ba mảnh ghép lại (thường là dạng 2 thân - 2 PC). Hai đầu thân van được đúc sẵn hai mặt bích theo tiêu chuẩn JIS 10K để kết nối trực tiếp với đường ống bằng bu lông.

3.2. Bi van (Ball)

Là một quả cầu rỗng bằng inox 304 được xuyên tâm. Bi van tiếp xúc trực tiếp với lưu chất, có nhiệm vụ xoay góc 90 độ để đóng hoặc mở dòng chảy. Bề mặt bi được gia công siêu mịn để giảm ma sát khi vận hành.

3.3. Gioăng làm kín (Seat & Gasket)

Được làm từ hợp chất PTFE (Teflon) cao cấp. Bộ phận này ôm sát lấy bi van và các mặt tiếp xúc để đảm bảo van kín khít hoàn toàn, không bị thất thoát lưu chất ra môi trường bên ngoài.

3.4. Trục van (Stem) và Bộ phận điều khiển

• Trục van: Trục truyền động bằng inox kết nối tay gạt với bi van.

• Bộ phận điều khiển: Mặc định là tay gạt inox đối với các kích cỡ từ DN15 đến DN100. Với các kích cỡ lớn từ DN125 đến DN350, van thường được tích hợp hộp số vô lăng hoặc liên kết với bộ điều khiển khí nén/bộ điều khiển điện để vận hành nhẹ nhàng hơn.

4. Thông số kỹ thuật của van bi mặt bích inox 304 JIS 10K

Dưới đây là bảng tổng hợp thông số kỹ thuật chi tiết của dòng van bi mặt bích đang được phân phối bởi Van Duy Thành:

5. Nguyên lí làm việc của van bi mặt bích inox 304 JIS 10K

Van bi inox 304 kết nối bích hoạt động dựa trên nguyên lý xoay chuyển góc 90 độ của bi van bên trong thân:

• Trạng thái mở hoàn toàn: Khi ta gạt tay gạt song song với đường ống, trục van sẽ truyền lực làm bi van xoay sao cho lỗ khoét của bi trùng khớp với hướng dòng chảy. Lưu chất đi qua van với lưu lượng tối đa mà không gặp vật cản.

• Trạng thái đóng hoàn toàn: Khi gạt tay gạt một góc 90 độ (vuông góc với đường ống), bi van sẽ xoay đi góc tương ứng. Lỗ khoét lúc này nằm vuông góc, phần thân đặc của bi b bịt kín dòng chảy, kết hợp với gioăng PTFE chặn đứng hoàn toàn lưu chất.

6. Môi trường ứng dụng của van bi mặt bích inox 304 JIS 10K

Nhờ ưu điểm vượt trội từ chất liệu inox 304, sản phẩm được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

• Hệ thống xử lý nước: Dùng trong các nhà máy cấp nước sạch, hệ thống xử lý nước thải sinh hoạt và công nghiệp có chứa hóa chất ăn mòn nhẹ.

• Ngành thực phẩm và đồ uống: Đáp ứng tiêu chuẩn vệ sinh an toàn khắt khe trong các nhà máy sản xuất sữa, bia, nước ngọt, dầu ăn.

• Ngành hóa chất và dầu khí: Đường ống dẫn dầu, hệ thống dẫn dung môi, axit loãng và các loại khí hóa lỏng.

• Hệ thống hơi nóng (Steam) và HVAC: Các hệ thống lò hơi, nồi hơi, hệ thống điều hòa không khí trung tâm nhờ khả năng chịu nhiệt tới 180°C.

7. Phân loại và chọn sản phẩm đúng mục đích sử dụng

Để hệ thống vận hành an toàn và tiết kiệm chi phí, việc lựa chọn đúng loại van bi mặt bích inox là cực kỳ quan trọng:

7.1. Chọn theo phương thức vận hành

• Van bi tay gạt: Phù hợp cho kích cỡ nhỏ (DN15 - DN100), tần suất đóng mở ít và áp lực vừa phải.

• Van bi điều khiển tự động: Đối với các vị trí trên cao, môi trường độc hại hoặc các kích cỡ lớn từ DN125 đến DN350, nên tích hợp thêm bộ điều khiển khí nén hoặc bộ điều khiển điện để tự động hóa dây chuyền sản xuất.

7.2. Chọn theo kích cỡ đường ống (Định danh DN)

• Hệ thống đường ống nhỏ: Lựa chọn các size DN15, DN20, DN25, DN32, DN40 thường dùng cho các nhánh phụ hoặc hệ thống dân dụng.

• Hệ thống đường ống lớn: Các size từ DN50 đến DN350 dùng cho các trục đường ống chính trong nhà máy. Cần lưu ý khoảng cách tâm lỗ bu lông của mặt bích JIS 10K phải khớp tuyệt đối với mặt bích của đường ống sẵn có.

8. Van Duy Thành chuyên cung cấp van bi mặt bích inox 304 JIS 10K

Nếu bạn đang tìm kiếm một đơn vị phân phối van bi mặt bích inox 304 JIS 10K uy tín, chất lượng tại Việt Nam, Van Duy Thành chính là điểm đến tin cậy hàng đầu. Chúng tôi cam kết:

• Sản phẩm chính hãng 100%, đầy đủ chứng chỉ CO/CQ từ các nhà sản xuất danh tiếng.

• Hàng luôn sẵn kho với đầy đủ dải kích cỡ từ DN15 đến DN350, giao hàng nhanh chóng toàn quốc.

• Chính sách giá cạnh tranh nhất thị trường, chiết khấu cực tốt cho các nhà thầu và dự án lớn.

• Đội ngũ kỹ thuật viên giàu kinh nghiệm, tư vấn giải pháp tối ưu và hỗ trợ bảo hành 12 tháng.

Liên hệ ngay với chúng tôi để nhận báo giá chi tiết và ưu đãi hấp dẫn:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com

• Website: vanduythanh.com
