Trong các hệ thống tự động hóa và khí nén công nghiệp, việc kiểm soát năng lượng của dòng khí là yếu tố quyết định đến hiệu suất và độ an toàn của toàn bộ hệ thống. Để làm được điều đó, người ta bắt buộc phải sử dụng các loại van chuyên dụng. Vậy van điều tiết là gì? Cấu tạo của dòng van này có gì đặc biệt và làm sao để hiệu chỉnh chúng một cách chính xác nhất? Hãy cùng Van Duy Thành tìm hiểu chi tiết và khám phá giải pháp tối ưu qua bài viết dưới đây.

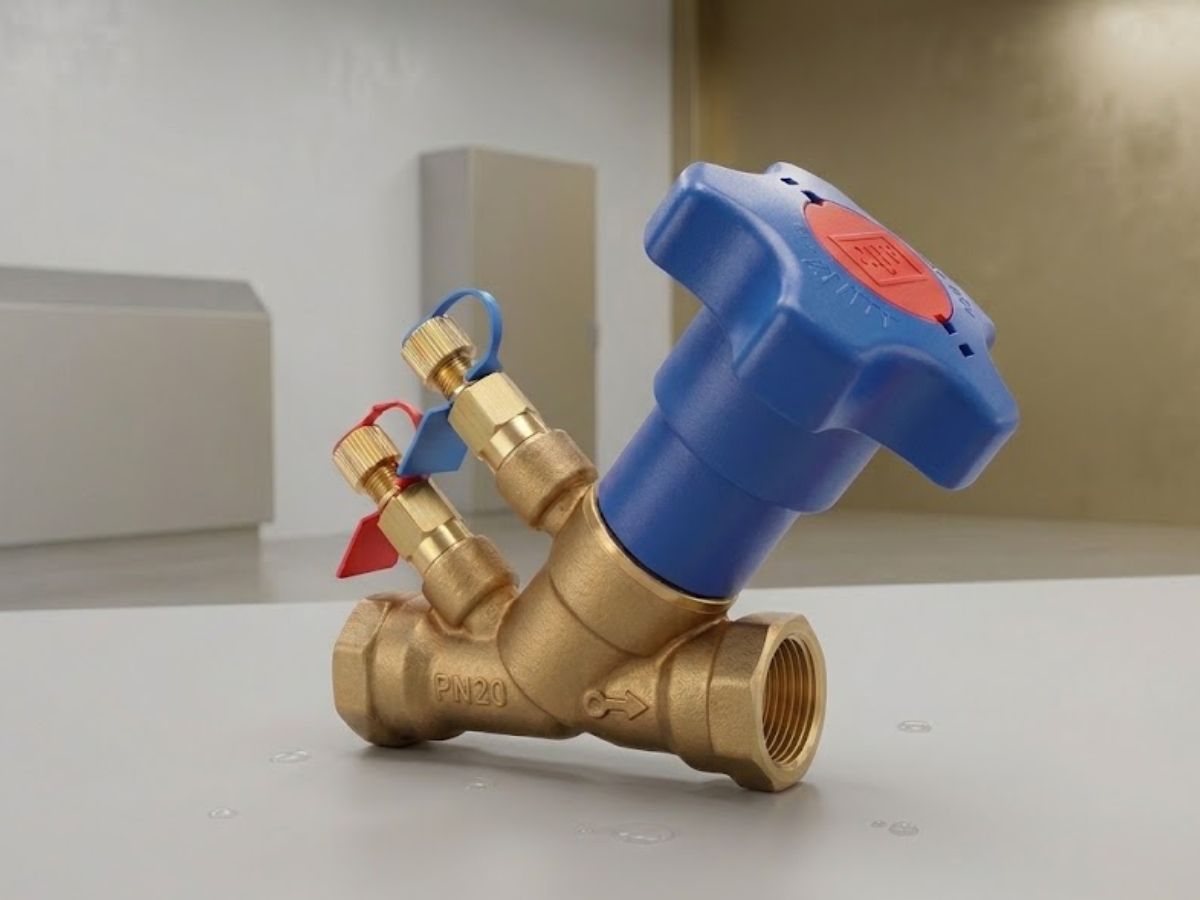

1. Van điều tiết là gì? Khái niệm về van điều tiết
Van điều tiết (Control Valve / Regulating Valve) là tên gọi chung của các dòng van có chức năng thay đổi, kiểm soát hoặc ổn định các thông số của môi chất (như lưu lượng, áp suất, nhiệt độ, tốc độ dòng chảy) trong đường ống.
Khác với các dòng van đóng/mở hoàn toàn (như van bi hay van cổng), van điều tiết có khả năng hé mở ở nhiều mức độ khác nhau. Nhờ vậy, dòng lưu chất đi qua van sẽ được tăng/giảm một cách linh hoạt theo ý muốn của người vận hành hoặc theo lập trình của hệ thống tự động.
2. Cấu tạo van tiết lưu khí nén và nguyên lý hoạt động
Trong thực tế ngành khí nén, dòng van điều tiết được sử dụng phổ biến nhất chính là van tiết lưu. Thiết bị này đóng vai trò điều khiển tốc độ của xi lanh và các cơ cấu chấp hành.

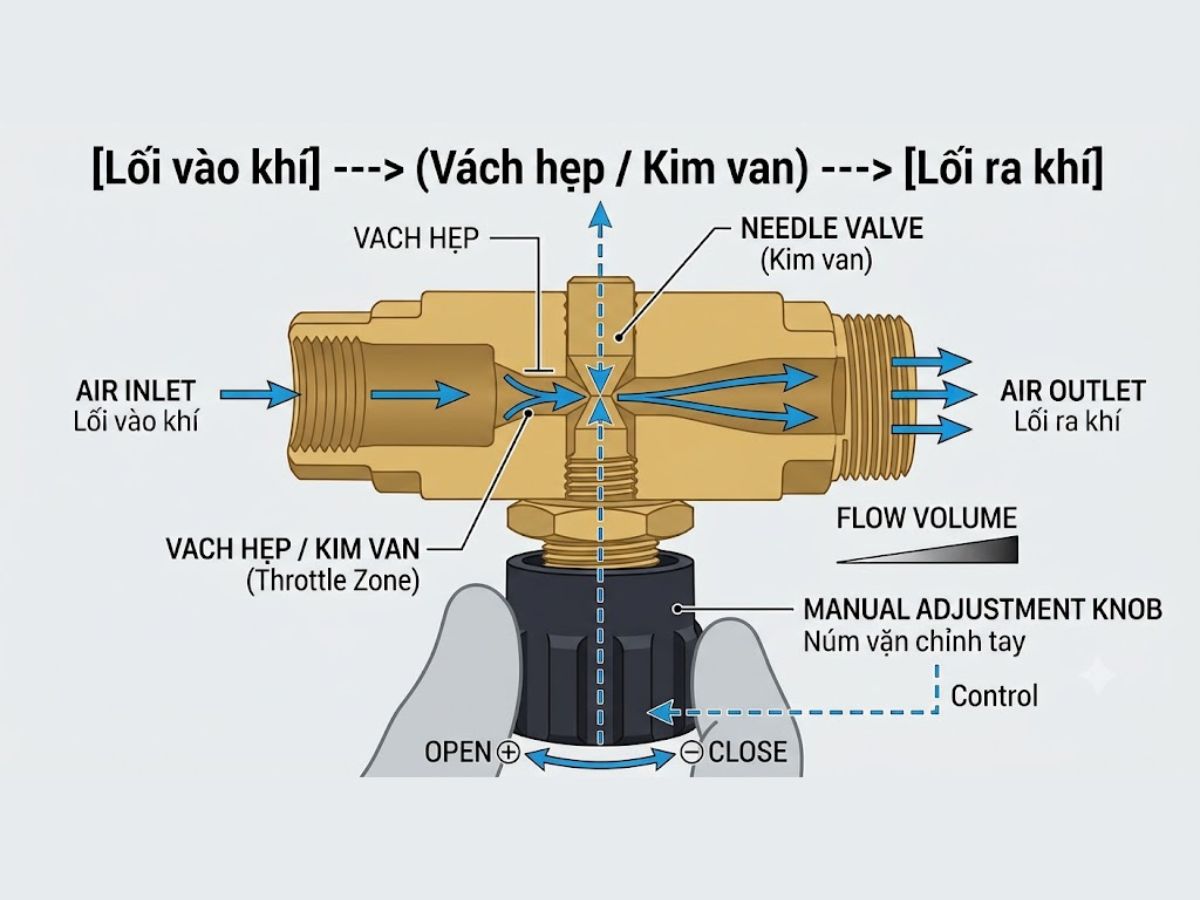

2.1. Chi tiết cấu tạo van tiết lưu khí nén
Một cụm cấu tạo van tiết lưu khí nén tiêu chuẩn thường bao gồm các bộ phận chính sau:
- Thân van (Valve Body): Là lớp vỏ bọc bảo vệ toàn bộ chi tiết bên trong. Thân van thường được đúc bằng đồng thau mạ niken, thép không gỉ (Inox 304/316) để chống ăn mòn bởi hơi nước có trong khí nén, hoặc bằng nhựa kỹ thuật chịu lực (PBT) ở các dòng van cắm nhanh.
- Kim van điều chỉnh (Adjusting Needle): Đây là bộ phận quyết định độ chính xác của van. Kim van là một trục kim loại có phần đầu được gia công vát nhọn hình côn (tapered) cực kỳ tỉ mỉ. Khi bạn vặn núm chỉnh, phần đầu côn này sẽ tịnh tiến ra vào bên trong lòng ống dẫn khí.
- Cửa tiết lưu (Orifice / Throttling Port): Là một vách ngăn có khoét lỗ hẹp nằm ngay bên trong thân van. Khi kim van đi vào, khoảng trống giữa đầu kim và thành lỗ chính là diện tích lưu thông dòng khí. Diện tích này lớn hay nhỏ hoàn toàn phụ thuộc vào hành trình của kim van.
- Cơ chế khóa và làm kín (Sealing & Lock Mechanism): Bao gồm các vòng gioăng cao su (O-ring bằng vật liệu NBR hoặc Viton) để ngăn khí nén áp suất cao rò rỉ ra ngoài dọc theo trục kim van. Phía trên núm vặn luôn có một đai ốc khóa (Lock Nut). Khi đã chỉnh xong tốc độ, đai ốc này sẽ được siết chặt để khóa cứng trục kim, ngăn tình trạng rung lắc của máy móc làm lệch vị trí cài đặt.
2.2. Nguyên lý hoạt động của van điều tiết khí (Tiết lưu)
Nguyên lý vận hành của van tiết lưu khí nén dựa trên hiệu ứng bóp nghẹt dòng chảy (Throttling Effect) trong động lực học chất lưu.
- Giai đoạn cản trở dòng chảy: Khi dòng khí nén đang di chuyển tự do trong đường ống với áp suất ổn định, nó đột ngột đi vào van và đối mặt với cửa tiết lưu bị thu hẹp (do đầu kim van đang chắn một phần). Lúc này, các phân tử khí bị dồn ứ lại, ma sát giữa các phân tử khí với nhau và với thành van tăng lên cực đại.
- Sự thay đổi động năng và biến đổi áp suất: Theo định luật bảo toàn năng lượng, để một lượng khí đi qua được khe hẹp trong cùng một khoảng thời gian, vận tốc của dòng khí ngay tại vị trí khe hẹp sẽ tăng lên đột biến. Tuy nhiên, sau khi thoát ra khỏi khe hẹp và đi vào không gian ống dẫn phía sau van, dòng khí bị mất năng lượng do ma sát trước đó, dẫn đến việc áp suất đầu ra bị sụt giảm đáng kể và tổng lưu lượng khí (lít/phút) đi qua van bị giới hạn lại.
- Điều khiển cơ cấu chấp hành: Bằng cách xoay núm vặn:
- Xoay ngược chiều kim đồng hồ: Kim van rút lên -> Cửa tiết lưu mở rộng -> Khí nén đi qua dễ dàng hơn -> Lưu lượng tăng -> Xi lanh chuyển động nhanh.
- Xoay theo chiều kim đồng hồ: Kim van đi xuống -> Khe hẹp thu nhỏ -> Khí nén bị chặn lại nhiều hơn -> Lưu lượng giảm -> Xi lanh chuyển động chậm lại hoặc dừng hẳn (khi đóng kịch kim).
3. Phân loại các dòng van điều tiết khí nén phổ biến hiện nay
Tùy thuộc vào nhu cầu vận hành, môi trường làm việc và tính chất hệ thống, người ta phân loại thiết bị này thành nhiều dòng khác nhau:
3.1. Van tiết lưu 2 chiều
Đây là dòng van cơ bản nhất, cho phép điều chỉnh lưu lượng khí nén theo cả hai chiều (chiều đi vào và chiều đi ra đều bị tiết lưu như nhau). Dòng van này thường dùng trong các hệ thống mạch khí nén đơn giản, không đòi hỏi khắt khe về tốc độ hồi về của xi lanh.
- Cơ chế: Bên trong van hoàn toàn không có cơ cấu van một chiều đi kèm. Kim van nằm cố định chính giữa dòng chảy và bóp nghẹt khí nén đồng đều ở cả hai chiều.
- Ứng dụng: Thường được lắp trên các đường ống chính để hạn chế lưu lượng tổng, hoặc dùng trong các mạch khí nén đơn giản khi tốc độ tịnh tiến ra và thu hồi về của xi lanh không cần có sự khác biệt.

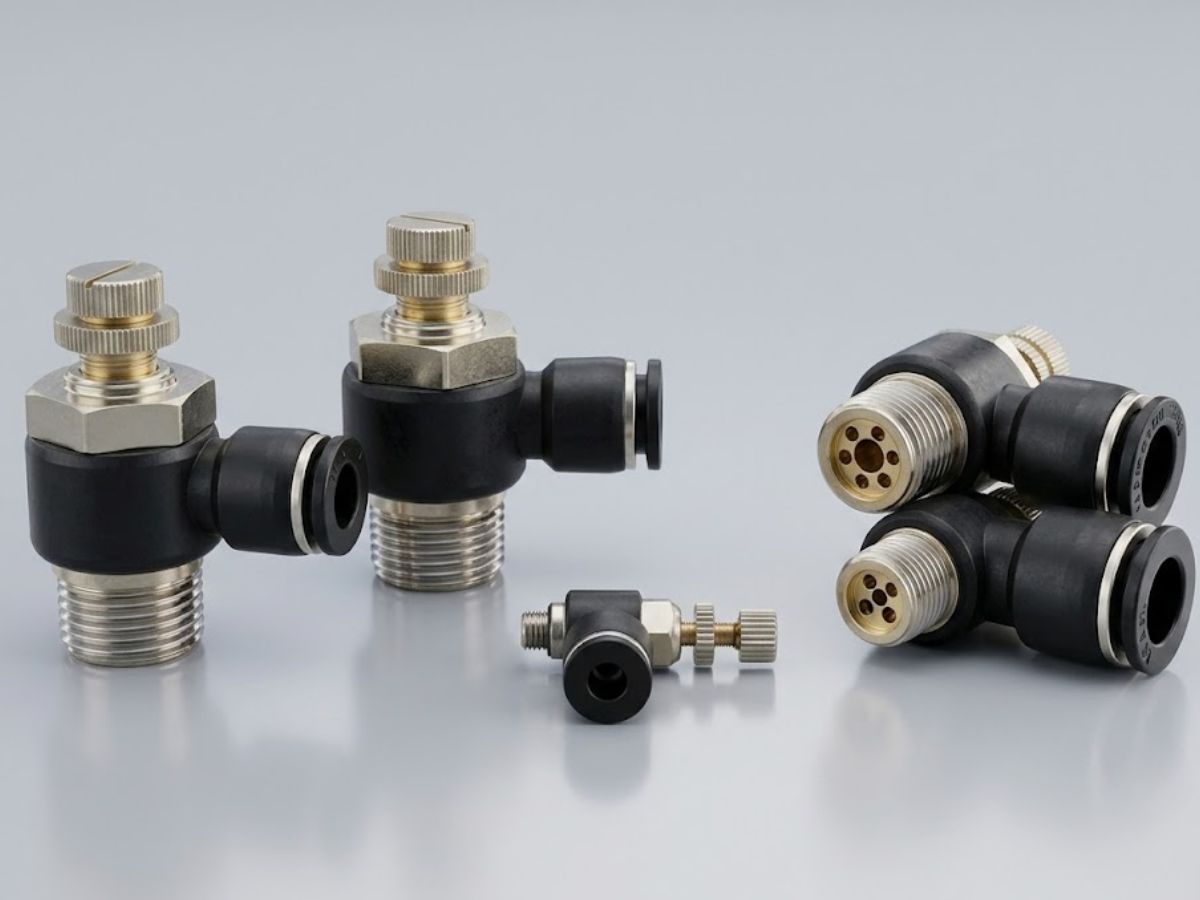

3.2. Van tiết lưu điều khiển khí nén
Thay vì dùng tay để vặn kim van, dòng van tiết lưu điều khiển khí nén sử dụng chính áp lực khí nén từ hệ thống điều khiển để tác động lên màng van hoặc piston, tự động thay đổi độ mở của cửa van. Dòng này cực kỳ phù hợp cho các dây chuyền sản xuất tự động hóa mức độ cao.
- Cơ chế: Van được trang bị một bộ màng dòng (Diaphragm) hoặc Piston điều khiển nhỏ nằm phía trên trục van. Khi áp suất tín hiệu cấp vào buồng điều khiển tăng lên, nó sẽ ép lò xo và đẩy kim van đi xuống để thu hẹp cửa tiết lưu. Ngược lại, khi áp suất tín hiệu giảm, lò xo sẽ đẩy kim van lên để mở rộng cửa tiết lưu.
- Ứng dụng: Ứng dụng phổ biến trong các mạch điều khiển logic khí nén (Pneumatic Logic Circuits), các môi trường độc hại, dễ cháy nổ (hầm lò, nhà máy hóa chất) – nơi mà việc sử dụng thiết bị điện có thể gây nguy hiểm.

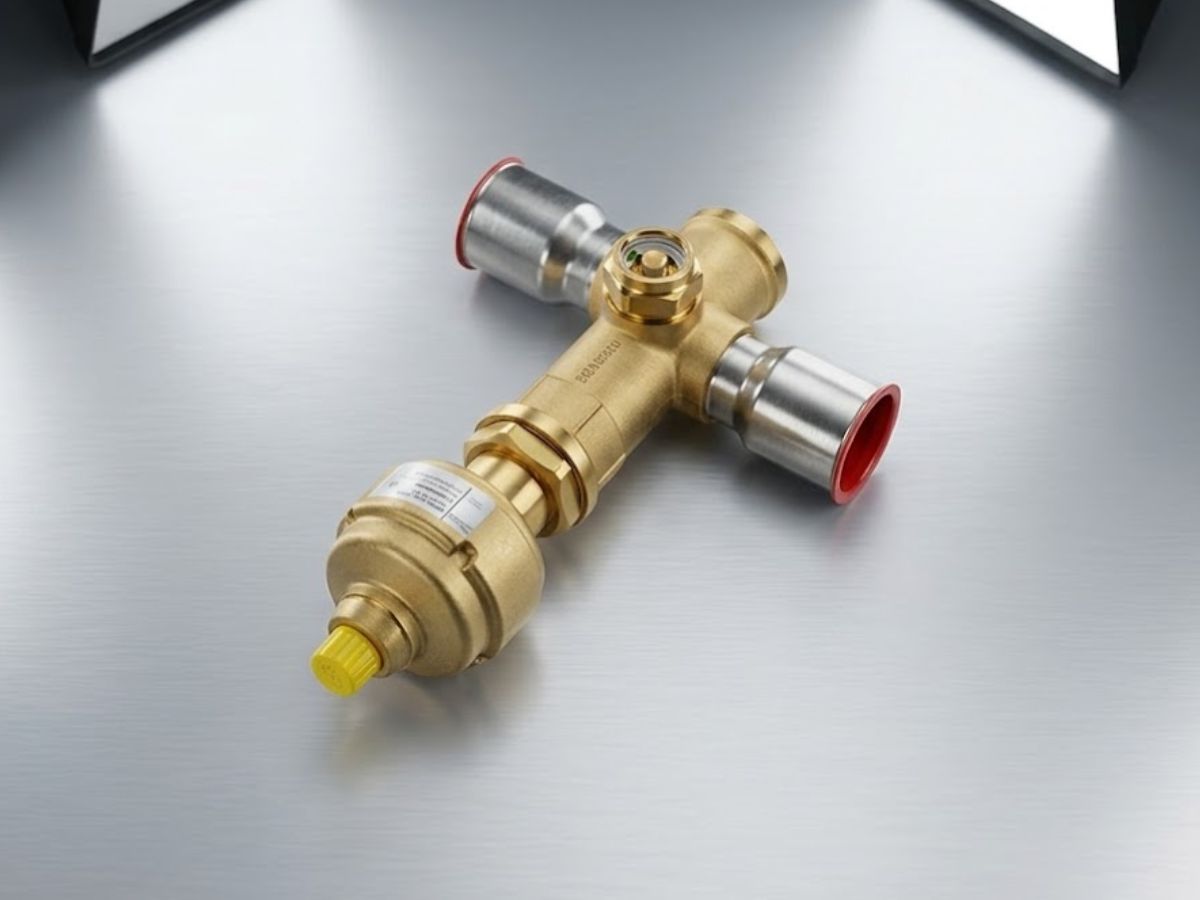

3.3. Van tiết lưu điện tử
Đây là dòng van cao cấp nhất hiện nay, van tiết lưu điện tử nhận tín hiệu điều khiển dạng analog (4-20mA hoặc 0-10V) từ PLC hoặc mạch vi xử lý. Kim van được truyền động bằng động cơ bước (step motor) giúp độ chính xác đạt đến tỷ lệ gần như tuyệt đối, thường thấy trong các hệ thống chiller làm lạnh sâu hoặc điều hòa chính xác.
- Cơ chế: Trục kim van không kết nối với núm vặn hay piston khí nén, mà được truyền động bởi một động cơ bước (Stepper Motor) hoặc cuộn dây điện từ tuyến tính. Van nhận tín hiệu điện tiêu chuẩn (4-20mA, 0-10V hoặc tín hiệu xung PWM) từ bộ điều khiển trung tâm PLC hoặc mạch vi xử lý. Động cơ bước có thể chia hành trình của kim van thành hàng trăm, hàng ngàn "bước" nhỏ, giúp độ mở của cửa van chính xác đến từng micromet.
- Ứng dụng: Dùng trong các hệ thống phòng thí nghiệm, công nghệ bán dẫn, hệ thống điều hòa chính xác (CRAC) cho các trung tâm dữ liệu (Data Center), hoặc các hệ thống sấy lạnh công nghiệp đòi hỏi kiểm soát lưu lượng khí và nhiệt độ ở mức ngặt nghèo nhất.
3.4. Phân biệt Van điều tiết áp suất & Van chỉnh lưu lượng khí
Rất nhiều người mới vào nghề thường bị nhầm lẫn giữa hai khái niệm này. Hãy phân biệt nhanh:
- Van điều tiết áp suất (Van giảm áp): Có nhiệm vụ giữ cho áp suất đầu ra luôn ổn định ở một mức cố định (ví dụ 4 bar), mặc cho áp suất nguồn cấp ban đầu có trồi sụt từ 6-10 bar.
- Van chỉnh lưu lượng khí: Tập trung vào việc giữ hoặc thay đổi tốc độ của dòng khí (đi nhanh hay đi chậm) bằng cách bóp nhỏ đường ống, áp suất đầu ra sẽ bị sụt giảm phụ thuộc vào độ mở của van.
4. Hướng dẫn cách chỉnh van tiết lưu khí nén chuẩn kỹ thuật
Để hệ thống cơ cấu chấp hành (như xi lanh khí nén) hoạt động mượt mà, không bị giật khựng, việc chỉnh van tiết lưu đúng cách là kỹ năng bắt buộc.
4.1. Các bước hiệu chỉnh trên hệ thống xi lanh:
- Bước 1: Nới lỏng đai ốc khóa (Lock nut): Đây là vòng ren định vị giúp giữ chặt núm chỉnh không bị lỏng ra do độ rung của máy.
- Bước 2: Tiến hành hiệu chỉnh:
- Xoay núm theo chiều kim đồng hồ: Kim van đi xuống, thu hẹp cửa dòng chảy -> Giảm lưu lượng khí -> Xi lanh chuyển động chậm lại.
- Xoay núm ngược chiều kim đồng hồ: Kim van rút lên, mở rộng cửa dòng chảy -> Tăng lưu lượng khí -> Xi lanh chuyển động nhanh hơn.
- Bước 3: Khóa cố định: Sau khi xi lanh đạt tốc độ mong muốn, siết chặt lại đai ốc khóa để cố định vị trí kim van.
Lưu ý quan trọng: Không nên vặn kim van quá mạnh khi đã kịch đường (đóng hoàn toàn), điều này có thể làm biến dạng đầu kim van, gây mất độ chính xác cho những lần chỉnh sau.
5. Ứng dụng thực tế của van điều tiết khí nén trong công nghiệp
Nhờ khả năng làm việc bền bỉ và chính xác, thiết bị này xuất hiện trong hầu hết các xưởng sản xuất:
- Dây chuyền lắp ráp, đóng gói: Điều khiển tốc độ ra/vào của các tay kẹp, piston đẩy hàng để nhịp độ sản xuất đồng đều, không làm móp méo sản phẩm.
- Hệ thống phòng phun sơn tự động: Điều tiết lưu lượng khí mang sơn để đảm bảo lớp sơn phun ra mịn, đều màu và tiết kiệm nguyên liệu.
- Hệ thống nâng hạ bằng khí nén: Đảm bảo tải nặng được nâng lên hoặc hạ xuống từ từ, tránh hiện tượng rơi tự do gây nguy hiểm cho người vận hành.
6. Kinh nghiệm chọn mua van tiết lưu phù hợp với nhu cầu
Để chọn được chiếc van hoạt động tối ưu và có tuổi thọ cao, bạn nên lưu ý 3 yếu tố sau:
- Kích thước cổng ren kết nối: Phải trùng khớp với kích thước ống khí (Ví dụ: ren M5, 1/8", 1/4", 3/8", 1/2").
- Thông số áp suất và nhiệt độ: Đảm bảo áp suất làm việc tối đa của van lớn hơn áp suất thực tế của hệ thống (thông thường hệ thống công nghiệp chạy ở mức 6 - 8 bar).
- Kiểu dáng lắp đặt: Chọn loại van tiết lưu bắt trực tiếp vào xi lanh (tiết lưu đầu một chiều) hay loại lắp dọc trên đường ống tùy theo không gian máy.
7. Các câu hỏi thường gặp về van điều tiết khí nén (FAQ)
❓Làm sao để phân biệt van tiết lưu 1 chiều và van tiết lưu 2 chiều bằng mắt thường?
Cách nhanh nhất là quan sát ký hiệu (sơ đồ mạch) in trên thân van.
- Van tiết lưu 2 chiều: Chỉ có ký hiệu một cửa hẹp (hình hai mũi tên đối đầu hoặc hình tam giác thu hẹp).
- Van tiết lưu 1 chiều (Phổ biến nhất): Sẽ có thêm ký hiệu một nhánh phụ chứa một viên bi và một chiếc lá chắn (đây là van một chiều tích hợp). Khi khí đi theo chiều này, viên bi sẽ bị đẩy ra để khí đi qua tự do mà không bị bóp nghẹt.
❓Tại sao khi tôi chỉnh van tiết lưu để giảm tốc độ xi lanh thì áp suất hệ thống lại tăng lên?
Đây là hiện tượng ứ đọng áp suất động. Khi bạn siết kim van để thu hẹp cửa tiết lưu, dòng khí bị chặn lại và dồn ứ ở phía trước van (đoạn ống nối từ van về nguồn cấp). Sự dồn ứ này làm áp suất tại khu vực đó tăng lên bằng với áp suất tối đa của máy nén khí. Tuy nhiên, áp suất ở phía sau van (cấp vào xi lanh) thực tế lại bị giảm xuống, giúp xi lanh đi chậm lại đúng như ý muốn.
❓Nên lắp van tiết lưu ở đầu vào hay đầu ra của xi lanh khí nén?
Trong 90% các ứng dụng công nghiệp, van tiết lưu được khuyên dùng để tiết lưu đường xả (Meter-out), tức là lắp ở đầu ra của dòng khí thoát từ xi lanh. Cách lắp này giúp tạo ra một "lực đệm khí" ổn định bên trong xi lanh, giúp piston chuyển động mượt mà, không bị giật khựng. Việc tiết lưu đường vào (Meter-in) chỉ dùng cho các xi lanh có hành trình cực ngắn hoặc tải trọng cực nhẹ.
❓Van điều tiết áp suất (van giảm áp) bị rò rỉ khí ở lỗ nhỏ trên thân van là bị bệnh gì?
Lỗ nhỏ đó gọi là lỗ xả tràn (Relieving port). Van bị rò khí ở đây thường do 2 nguyên nhân:
- Màng van bên trong bị rách hoặc lão hóa: Khí nén từ buồng áp suất cao lọt qua màng và thoát ra lỗ xả.
- Áp suất đầu ra bị tăng đột biến: Van đang tự động xả bớt khí để bảo vệ hệ thống. Nếu khí xả ra liên tục không ngắt, chắc chắn màng van hoặc lò xo bên trong đã bị hỏng và cần được thay thế.
❓Có thể dùng van bi (Ball Valve) thay thế cho van điều tiết lưu lượng được không?
Không nên. Van bi được thiết kế chỉ để đóng hoặc mở hoàn toàn (0° hoặc 90°). Nếu bạn cố tình mở hé van bi để điều tiết lưu lượng:
- Mép của bi van sẽ tạo ra vùng xoáy áp lực lớn, nhanh chóng làm mòn, trầy xước bề mặt bi và gioăng làm kín (Teflon).
- Van sẽ bị rò rỉ hoàn toàn (không thể đóng khít được nữa) chỉ sau một thời gian ngắn sử dụng. Hãy luôn dùng van kim hoặc van tiết lưu chuyên dụng cho nhiệm vụ này.
Hiểu rõ về van điều tiết cũng như nắm chắc cấu tạo và cách vận hành của van tiết lưu khí nén sẽ giúp bạn chủ động thiết kế, bảo trì hệ thống máy móc của mình một cách hiệu quả nhất, tránh tối đa các sự cố gián đoạn sản xuất.
