Bẫy Hơi Nước Là Gì? Phân Loại Và Hướng Dẫn Bảo Dưỡng Định Kỳ

Bẫy Hơi Nước Là Gì? Phân Loại Và Hướng Dẫn Bảo Dưỡng Định Kỳ

Trong các hệ thống nhiệt và đường ống truyền tải hơi nóng công nghiệp, hiện tượng ngưng tụ là điều không thể tránh khỏi. Nếu lượng nước ngưng này không được giải phóng kịp thời, hiệu suất truyền nhiệt sẽ sụt giảm nghiêm trọng, đồng thời đe dọa trực tiếp đến tuổi thọ của thiết bị. Chính vì vậy, bẫy hơi nước (hay còn gọi là steam trap) đóng vai trò như một "người gác cổng" thông minh, tự động loại bỏ nước ngưng và khí không ngưng mà không làm thất thoát hơi nóng.

Bài viết này sẽ cung cấp cho các kỹ sư và nhà quản lý hệ thống một cái nhìn toàn diện về cấu tạo, phân loại các dòng bẫy hơi phổ biến, cũng như quy trình bảo dưỡng chuẩn kỹ thuật nhằm tối ưu hóa chi phí vận hành cho doanh nghiệp.

1. Định nghĩa và vai trò của bẫy hơi nước trong hệ thống nhiệt

Để hiểu rõ tại sao thiết bị nhỏ gọn này lại quyết định đến sự an toàn của cả một nhà máy, chúng ta cần phân tích sâu về bản chất vận hành của dòng lưu chất. Bẫy hơi nước là một loại van công nghiệp tự động, được thiết kế để phân biệt giữa hơi nước (steam) và nước ngưng (condensate).

Nhiệm vụ cốt lõi của steam trap bao gồm ba chức năng chính không thể tách rời:

• Xả sạch nước ngưng: Ngay khi hơi nóng tỏa nhiệt và biến đổi trạng thái thành bẫy nước ngưng, thiết bị sẽ mở ra để đẩy lượng nước này ra ngoài đường hồi.

• Ngăn chặn thất thoát hơi: Giữ lại lượng hơi nóng có áp suất cao bên trong hệ thống để phục vụ cho các quá trình gia nhiệt, sấy block hoặc chạy turbine.

• Xả khí không ngưng: Loại bỏ không khí và các loại khí có hại khác (như CO2) tồn đọng khi khởi động hệ thống, ngăn ngừa hiện tượng rỉ sét và giảm trở lực truyền nhiệt.

2. Nguyên lý hoạt động tổng quan của bẫy hơi nước

Mỗi loại bẫy hơi nước có một kết cấu cơ khí khác nhau, nhưng tất cả đều vận hành dựa trên sự khác biệt về tính chất vật lý giữa hơi nước và nước ngưng. Các tính chất này bao gồm: sự chênh lệch về khối lượng riêng (tính chất cơ học), sự chênh lệch về nhiệt độ (tính chất nhiệt), và sự chênh lệch về vận tốc dòng chảy (tính chất thủy lực).

Khi hệ thống bắt đầu vận hành, không khí và bốc hơi nước ban đầu đi vào bẫy. Nhiệt độ thấp của nước ngưng ban đầu khiến cơ cấu van mở hoàn toàn để giải phóng nhanh lưu chất. Khi dòng hơi nóng (có nhiệt độ và áp suất cao) tràn đến, sự thay đổi trạng thái nhiệt động hoặc lực phao sẽ tác động làm đóng chặt cửa van, ngăn không cho hơi thoát ra ngoài. Chu kỳ này lặp đi lặp lại một cách tự động và liên tục.

3. Phân loại các dòng bẫy hơi nước phổ biến trên thị trường

Tùy thuộc vào áp suất vận hành, nhiệt độ và vị trí lắp đặt, kỹ sư sẽ lựa chọn loại steam trap phù hợp. Hiện nay, thị trường chia làm 3 nhóm nguyên lý chính với các sản phẩm đặc trưng sau:

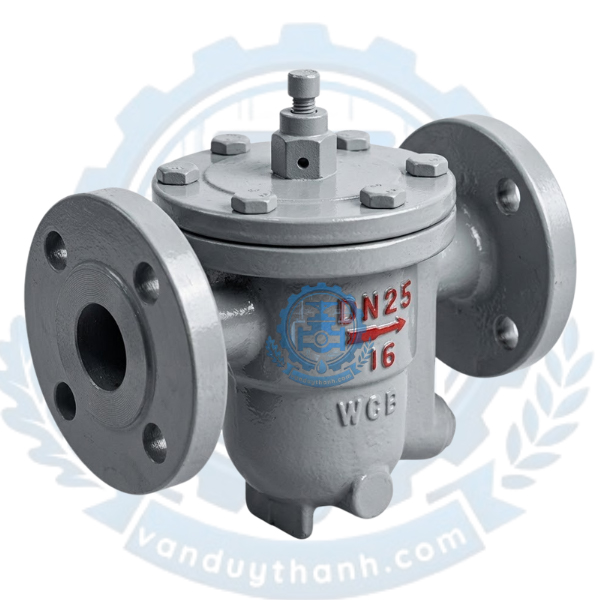

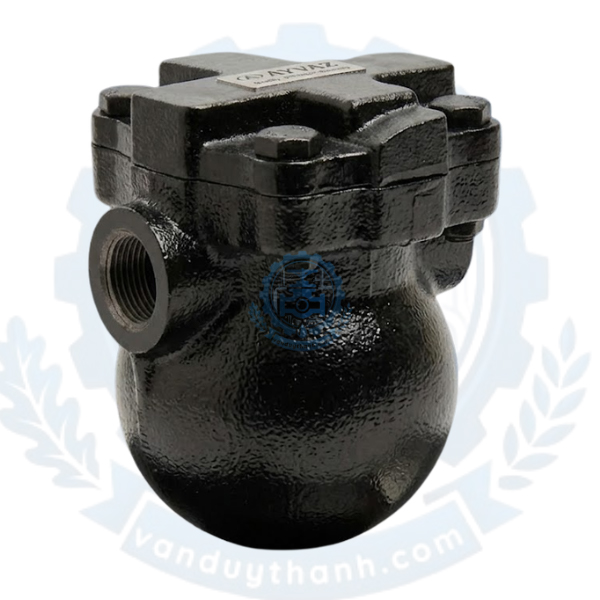

Float steam trap (Bẫy hơi dạng phao)

Dòng bẫy hơi phao cơ học này hoạt động dựa trên sự chênh lệch khối lượng riêng giữa hơi và nước. Khi bẫy nước ngưng chảy vào thân van, mực nước dâng lên sẽ nâng quả phao bên trong lên theo. Cơ cấu đòn bẩy liên kết với quả phao sẽ kéo đĩa van rời khỏi bệ đỡ, mở đường cho nước ngưng xả ra ngoài một cách liên tục.

Ưu điểm lớn nhất của float steam trap là khả năng xả nước ngưng liên tục ngay khi vừa hình thành, rất phù hợp cho các thiết bị trao đổi nhiệt lớn có lưu lượng thay đổi liên tục. Ngoài ra, thiết bị thường được tích hợp thêm một bóng giãn nở nhiệt bên trong để hỗ trợ xả khí nhanh chóng lúc khởi động.

Thermodynamic steam trap (Bẫy hơi đồng tiền / bẫy hơi dạng đĩa)

Hoạt động dựa trên nguyên lý động lực học của lưu chất, thermodynamic steam trap (thường gọi là bẫy hơi đồng tiền) có cấu tạo cực kỳ đơn giản với bộ phận chuyển động duy nhất là một đĩa van hình tròn (đồng tiền).

Khi nước ngưng áp suất thấp đi vào, nó nâng đĩa van lên và thoát ra ngoài. Tuy nhiên, khi hơi nước áp suất cao đi qua với vận tốc cực lớn bên dưới đĩa, nó tạo ra một vùng áp suất thấp (theo định luật Bernoulli). Đồng thời, một phần hơi len lỏi vào buồng áp suất phía trên đĩa, tạo lực ép đĩa van đóng sập xuống bệ đỡ. Bẫy hơi đồng tiền rất bền bỉ, chịu được hiện tượng quá nhiệt và có khả năng chống đóng băng tốt khi lắp đặt ngoài trời.

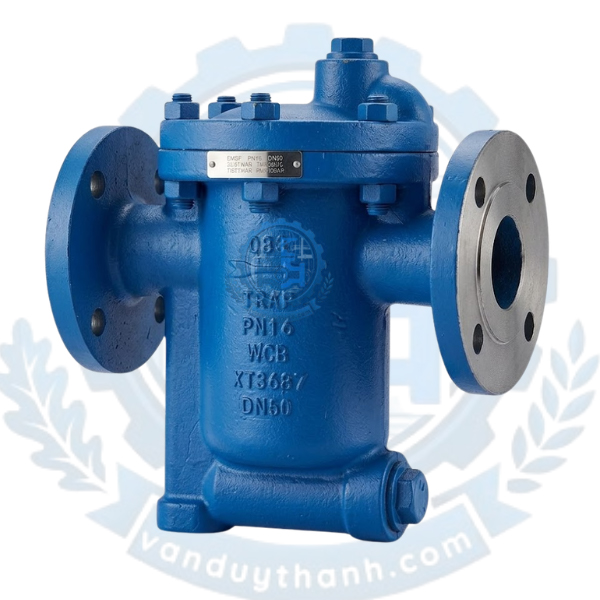

Inverted bucket trap (Bẫy hơi gáo đảo)

Sử dụng một chiếc cốc (gáo) úp ngược làm bộ phận chuyển động, inverted bucket trap cũng vận hành theo nguyên lý cơ học. Khi nước ngưng tràn vào, gáo đảo chìm xuống đáy và kéo van mở. Ngược lại, khi hơi nước đi vào dưới gáo, nó đẩy gáo đảo nổi lên, đóng van lại. Dòng bẫy hơi này nổi tiếng với độ bền cơ học cao và khả năng chống chịu va đập thủy lực rất tốt.

Bimetallic trap (Bẫy hơi lưỡng kim)

Thuộc nhóm bẫy hơi giãn nở nhiệt, bimetallic trap hoạt động dựa trên sự co giãn của các thanh kim loại có hệ số giãn nở nhiệt khác nhau. Khi tiếp xúc với nước ngưng nguội, thanh lưỡng kim co lại mở van. Khi hơi nóng đi qua, nhiệt độ cao làm thanh lưỡng kim cong đi và đẩy đĩa van đóng lại. Loại bẫy này thường được dùng cho các đường ống bypass hoặc các ứng dụng cần tận dụng nhiệt lượng của nước ngưng trước khi xả.

4. Hiện tượng búa nước liên quan đến sự cố hỏng bẫy hơi

Một trong những hậu quả nghiêm trọng nhất của việc hỏng bẫy hơi nước hoặc chọn sai công suất bẫy chính là gây ra hiện tượng búa nước (Water Hammer). Khi steam trap bị kẹt đóng hoặc không kịp giải phóng bẫy nước ngưng, một lượng nước lớn sẽ tích tụ tạo thành các "nút nước" di chuyển tự do trong đường ống.

Dòng hơi nóng di chuyển với vận tốc cực cao (lên đến 25-30 m/s) sẽ đẩy các nút nước này lao đi với động năng khủng khiếp. Khi va chạm vào các góc cua, cút cong, hoặc va vào các thiết bị như van hơi, van an toàn, nút nước sẽ tạo ra các cú sốc áp lực cực đại, phát ra tiếng nổ lớn và có thể xé toạc đường ống, phá hủy hoàn toàn hệ thống van. Do đó, việc duy trì hệ thống bẫy hơi hoạt động ổn định là điều kiện tiên quyết để bảo vệ an toàn lao động và tài sản nhà máy.

5. Hướng dẫn kiểm tra và bảo dưỡng bẫy hơi nước chuẩn kỹ thuật

Để hệ thống luôn vận hành ở trạng thái tối ưu, công tác kiểm tra và bảo dưỡng steam trap cần được thực hiện định kỳ từ 6 đến 12 tháng một lần.

Quy trình kiểm tra tại chỗ

• Kiểm tra bằng trực quan và âm thanh: Sử dụng thiết bị đo âm thanh siêu âm (ultrasonic) hoặc thanh nghe kỹ thuật để kiểm tra chu kỳ đóng mở của bẫy. Bẫy đồng tiền phải có tiếng đập tách tách rõ ràng, bẫy phao phải có tiếng dòng chảy êm và liên tục. Nếu nghe tiếng xịt liên tục tức là bẫy đang bị rò rỉ hơi.

• Kiểm tra bằng nhiệt độ: Sử dụng súng đo nhiệt độ hồng ngoại để quét đầu vào và đầu ra của bẫy. Sự chênh lệch nhiệt độ hợp lý chứng tỏ bẫy đang giữ hơi và xả nước ngưng tốt.

Quy trình bảo dưỡng định kỳ

• Bước 1: Cách ly bẫy hơi bằng cách khóa các van công nghiệp cô lập (như van cầu hoặc van bi) ở phía trước và phía sau bẫy. Đảm bảo xả hết áp suất dư thông qua van xả đáy trước khi tháo.

• Bước 2: Tiến hành tháo phần nắp bẫy (cap/bonnet). Vệ sinh sạch sẽ cặn bẩn, oxit sắt bám dính bên trong thân van bằng dung dịch tẩy rửa chuyên dụng.

• Bước 3: Kiểm tra kỹ lưỡng đĩa van, bệ đỡ (seat) xem có bị xước, mòn hay rỗ bề mặt hay không. Đối với bẫy hơi phao, cần lắc nhẹ quả phao xem có bị lọt nước vào bên trong hay không.

• Bước 4: Thay thế các bộ phận đã hao mòn (seat kit) và bắt buộc phải thay gioăng làm kín (gasket) mới để tránh rò rỉ khi lắp lại.

• Bước 5: Lắp ráp lại theo đúng lực siết quy định của nhà sản xuất và từ từ mở lại nguồn hơi để kiểm tra độ kín.

6. Các câu hỏi thường gặp về bẫy hơi nước

Câu 1: Làm thế nào để nhận biết một bẫy hơi nước đang bị lỗi kẹt mở (Fail-open)?

• Trả lời: Khi bẫy hơi bị kẹt mở, hơi nóng sẽ thoát ra ngoài liên tục mà không được giữ lại. Bạn có thể nhận biết bằng cách đo nhiệt độ đường ống sau bẫy (nhiệt độ sẽ cao xấp xỉ đường trước bẫy) hoặc quan sát thấy lượng hơi sống (live steam) phun mạnh ra ở cụm thu hồi nước ngưng thay vì chỉ là hơi giãn áp (flash steam).

Câu 2: Tại sao bẫy hơi phao thường hay bị hỏng do hiện tượng đóng băng vào mùa đông?

• Trả lời: Do nguyên lý hoạt động của bẫy hơi phao là luôn giữ lại một lượng bẫy nước ngưng nhất định bên trong thân van để duy trì mực nước nâng phao. Khi hệ thống ngừng chạy vào mùa đông ở khu vực xứ lạnh, lượng nước tồn đọng này sẽ đóng băng, giãn nở thể tích và làm móp méo quả phao hoặc nứt vỡ thân bẫy.

Câu 3: Tôi nên chọn bẫy hơi đồng tiền hay bẫy hơi dạng phao cho đường ống chính (Steam Main Line)?

• Trả lời: Đối với đường ống chính truyền tải hơi đi xa, lưu lượng nước ngưng sinh ra không quá lớn nhưng áp suất cao và có thể có gió lốc ngoài trời, thermodynamic steam trap (bẫy hơi đồng tiền) là sự lựa chọn tối ưu nhờ kích thước nhỏ gọn, chịu được búa nước và bền bỉ trước thời tiết. Bẫy hơi phao phù hợp hơn cho các thiết bị công nghệ tiêu thụ hơi lớn như bộ trao đổi nhiệt, nồi nấu.

Câu 4: Tần suất thay thế định kỳ các linh kiện bên trong steam trap là bao lâu?

• Trả lời: Tùy thuộc vào chất lượng nguồn nước cung cấp cho lò hơi và tần suất làm việc. Thông thường, bộ phận ty hưu, đĩa và bệ đỡ (seat kit) của các dòng van chất lượng cao có tuổi thọ từ 2 - 3 năm. Tuy nhiên, việc vệ sinh lưới lọc (strainer) tích hợp trước bẫy cần được làm sạch mỗi 6 tháng để tránh cặn bẩn làm kẹt van.

Câu 5: Có cần thiết phải lắp van một chiều phía sau bẫy hơi nước không?

• Trả lời: Rất cần thiết nếu đường xả nước ngưng của nhiều bẫy hơi cùng đi chung vào một đường ống thu hồi tổng hoặc đường ống đi nâng cao lên. Lắp van một chiều giúp ngăn chặn lượng nước ngưng từ các bẫy khác hoặc nước ngưng trên đường ống tổng chảy ngược vào thiết bị khi hệ thống ngưng vận hành, bảo vệ thiết bị khỏi rỉ sét và búa nước khởi động.

Kết luận

Việc thấu hiểu nguyên lý và lựa chọn đúng loại bẫy hơi nước không chỉ giúp hệ thống của bạn hoạt động an toàn, tránh xa hiểm họa từ hiện tượng búa nước, mà còn tiết kiệm hàng trăm triệu đồng chi phí chất đốt lò hơi mỗi năm nhờ tối ưu nhiệt lượng. Hãy luôn đảm bảo công tác bảo dưỡng định kỳ được thực hiện nghiêm ngặt bởi những kỹ sư có chuyên môn.

Bạn cần tư vấn kỹ thuật chuyên sâu hoặc tham khảo các dòng Van ren, Van mặt bích, bẫy hơi và các phụ kiện đường ống khác, hãy liên hệ ngay với Van Duy Thành để được hỗ trợ nhanh nhất. Sự an toàn và hiệu quả của hệ thống chính là thành công của chúng tôi!
