Van Điện Từ Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Báo Giá Mới Nhất

Trong các hệ thống tự động hóa công nghiệp và dân dụng hiện nay, việc tối ưu hóa hiệu suất vận hành phụ thuộc rất nhiều vào các thiết bị kiểm soát dòng chảy. Nếu anh em đang tìm kiếm một giải pháp đóng mở dòng lưu chất nhanh chóng, chính xác bằng tín hiệu điện thì van điện từ chính là câu trả lời tốt nhất. Với nhiều năm kinh nghiệm thực chiến trong lĩnh vực phân phối vật tư ngành nước và van công nghiệp, Van Duy Thành sẽ cùng anh em mổ xẻ chi tiết từ định nghĩa, cấu tạo, nguyên lý cho đến cách lựa chọn thiết bị này sao cho chuẩn kỹ thuật và kinh tế nhất.

1. Van điện từ là gì? (Solenoid Valve)

Để hiểu một cách đơn giản nhất, van điện từ (tên tiếng Anh là Solenoid Valve) là một thiết bị cơ điện có chức năng đóng hoặc mở điều tiết dòng chảy của chất lỏng (nước, dầu, hóa chất) hoặc chất khí (khí nén, hơi nóng, gas) dựa trên tác động của lực điện từ.

Trong bất kỳ hệ thống đường ống nào, thiết bị này đóng vai trò như một "trạm kiểm soát" tự động hành trình. Thay vì phải tốn thời gian và sức người để vặn tay gạt hay vô lăng của các dòng van cơ truyền thống, van điện từ đóng mở nước/khí cho phép điều khiển từ xa thông qua tủ điện PLC, rơ le thời gian hoặc công tắc cảm biến. Với tốc độ phản hồi cực nhanh – gần như ngay lập tức khi được cấp nguồn, sản phẩm này là mắt xích cốt lõi để xây dựng các dây chuyền sản xuất tự động hóa hiện đại ngày nay.

2. Cấu tạo và nguyên lý hoạt động của van điện từ

Để chọn đúng dòng van cho công trình và tránh các sự cố hư hỏng không đáng có, anh em kỹ thuật cần nắm lòng phần cấu tạo bên trong cũng như cách thức vận hành của sản phẩm.

2.1. Cấu tạo chi tiết của van điện từ công nghiệp

Một bộ van điện từ công nghiệp tiêu chuẩn bao gồm các bộ phận chính sau:

• Thân van: Phần khung chịu áp lực trực tiếp, thường được đúc từ các chất liệu như đồng, inox, nhựa, hoặc gang.

• Cuộn coil điện từ (Cuộn hút): Bộ phận đầu não chứa các vòng dây đồng quấn quanh lõi. Khi cấp điện, cuộn dây này sẽ sinh ra một lực từ trường mạnh.

• Trục van (Piston): Thanh kim loại chuyển động lên xuống nằm trong lõi cuộn hút, trực tiếp nhận lực từ để tác động đóng mở.

• Lò xo: Chi tiết kỹ thuật giúp đẩy trục van về lại vị trí ban đầu ngay khi ngắt dòng điện.

• Màng van / Đĩa van: Lớp đệm trực tiếp chặn hoặc mở dòng lưu chất, thường làm bằng cao su chịu lực chịu nhiệt NBR, EPDM hoặc PTFE (Teflon).

2.2. Nguyên lý hoạt động của solenoid valve

Cơ chế vận hành của solenoid valve tuân theo nguyên lý cảm ứng điện từ rất trực quan:

• Khi ở trạng thái tĩnh (Chưa cấp điện): Lực đàn hồi của lò xo sẽ ép chặt trục van và màng van xuống cửa sông, chặn hoàn toàn không cho chất lỏng hoặc khí đi qua đường ống (đây là cơ chế của van điện từ thường đóng).

• Khi được cấp nguồn điện: Dòng điện chạy qua cuộn coil tạo ra một lực hút điện từ đủ lớn. Lực này hút trục piston di chuyển lên trên, thắng được lực nén của lò xo. Màng van được nhấc lên khỏi vị trí bệ đỡ, khai thông dòng chảy cho lưu chất đi qua.

• Khi ngắt nguồn điện: Từ trường biến mất, lò xo ngay lập tức bung ra và đẩy trục van về vị trí cũ, ép chặt cửa van và ngắt dòng lưu chất ngay lập tức.

3. Các loại van điện từ phổ biến trên thị trường hiện nay

Dựa trên kinh nghiệm cung cấp vật tư cho hàng ngàn công trình tại TP.HCM và các tỉnh lân cận, Van Duy Thành tổng hợp các dòng van phổ biến nhất để anh em dễ dàng phân loại và chọn lựa:

3.1. Phân loại theo trạng thái: Van điện từ thường đóng (NC) & Van điện từ thường mở (NO)

• Van điện từ thường đóng (Normally Closed - NC): Đây là dòng van quốc dân, chiếm đến 90% nhu cầu trên thị trường. Van luôn ở trạng thái đóng khi không có điện và chỉ mở ra khi anh em cấp điện vào.

• Van điện từ thường mở (Normally Open - NO): Ngược lại hoàn toàn, van luôn mở khi ngắt điện. Khi cấp điện, van mới chuyển sang trạng thái đóng. Dòng này chuyên dùng cho các hệ thống xả tràn, hệ thống an toàn phòng cháy chữa cháy.

3.2. Phân loại theo chất liệu: Van điện từ inox, đồng, gang, nhựa

• Van điện từ đồng: Chịu nhiệt khá tốt, độ bền cao, giá thành hợp túi tiền, chuyên dùng cho nước sạch, khí nén thông thường.

• Van điện từ inox (Inox 304, Inox 316): Khả năng chống ăn mòn tuyệt vời, chịu được nhiệt độ và áp lực lớn, là lựa chọn số một cho môi trường hóa chất nhẹ, nước thải, thực phẩm.

• Van điện từ gang: Thường có kích cỡ lớn, kết nối dạng mặt bích vững chắc, ứng dụng nhiều trong các đường ống cấp thoát nước tổng của nhà máy.

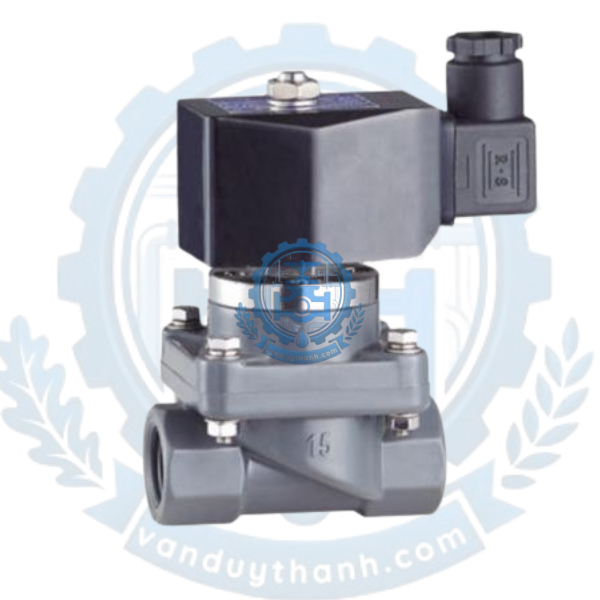

• Van điện từ nhựa (Nhựa PVC, UPVC): Chuyên dụng cho các môi trường có tính đặc thù cao như hóa chất ăn mòn mạnh, axit, bazo hoặc hệ thống nuôi trồng thủy sản.

3.3. Phân loại theo điện áp: Van điện từ 24V, 220V, 110V (DC/AC)

• Van điện từ 220V: Tiện lợi vì dùng trực tiếp nguồn điện lưới dân dụng, lực đóng mở khỏe, không cần lắp thêm bộ chuyển nguồn.

• Van điện từ 24V: Dòng van có tính an toàn cao tuyệt đối, hạn chế tối đa rủi ro chập cháy hoặc giật điện, rất phù hợp lắp đặt ở các vị trí ẩm ướt như bể bơi, đài phun nước, hệ thống tưới sân vườn.

3.4. Phân loại theo môi trường: Van điện từ nước, khí nén, hơi nóng, hóa chất

Tùy vào tính chất lý hóa của lưu chất, nhà sản xuất sẽ tinh chỉnh vật liệu màng và thân van. Anh em lưu ý van điện từ nước thông thường không thể mang đi lắp cho đường van điện từ hơi nóng (Steam) vì nhiệt độ cao của hơi nước sẽ làm hỏng màng cao su thông thường chỉ sau vài giờ hoạt động.

4. Ứng dụng thực tế của van điện từ trong đời sống và sản xuất

Nhờ ưu thế nhỏ gọn và đóng mở nhanh, thiết bị van điện từ xuất hiện trong rất nhiều hệ thống cốt lõi:

4.1. Van điện từ trong hệ thống lạnh và điều hòa không khí (HVAC)

Trong các hệ thống chiller làm lạnh trung tâm hoặc điều hòa công nghiệp, van điện từ trong hệ thống lạnh được lắp đặt trước van tiết lưu để điều tiết và ngắt dòng môi chất lạnh (gas lạnh) dạng lỏng đi vào bầu bốc hơi, giúp bảo vệ máy nén không bị ngập lỏng khi hệ thống ngừng chạy.

4.2. Ứng dụng trong hệ thống xử lý nước và tưới tiêu tự động

Sản phẩm được tích hợp sâu trong các trạm lọc nước thải, dây chuyền lọc nước tinh khiết RO công nghiệp. Trong nông nghiệp, khi kết hợp van với ổ cắm hẹn giờ (Timer) hoặc bộ điều khiển qua điện thoại, anh em sẽ có ngay một hệ thống tưới phun sương, tưới nhỏ giọt tự động hoàn toàn cho nhà kính.

4.3. Ứng dụng trong ngành công nghiệp giấy, hóa chất và tự động hóa

Tại các nhà máy sản xuất bao bì, dệt nhuộm, chế biến gỗ hay xi măng, van được sử dụng để điều khiển các xy lanh khí nén, phân chia tỷ lệ chất lỏng hoặc đóng ngắt dòng khí cấp cho lò hơi một cách chuẩn xác theo chương trình lập trình sẵn từ tủ điều khiển.

5. Ưu, nhược điểm và lưu ý khi chọn mua thiết bị van điện từ

5.1. Ưu điểm

• Tốc độ đóng mở siêu nhanh, vận hành gần như tức thời ngay khi có tín hiệu điện.

• Kiểu dáng nhỏ gọn, lắp đặt đơn giản, không tốn nhiều không gian trên đường ống.

• Điện năng tiêu thụ thấp, đa dạng chuẩn điện áp để lựa chọn.

5.2. Nhược điểm

• Do nguyên lý sinh từ, nếu anh em ngâm điện cuộn coil liên tục trong nhiều giờ sẽ khiến coil bị nóng, dễ gây om dây và cháy cuộn hút.

• Thiết kế cửa van bên trong nhỏ hơn kích thước danh nghĩa của đường ống nên sẽ làm suy giảm nhẹ lưu lượng dòng chảy khi đi qua van.

• Cực kỳ nhạy cảm với cặn bẩn; nếu nguồn nước có nhiều cát, sỏi, xỉ hàn sẽ dễ gây kẹt màng van, khiến van không thể đóng khít hoàn toàn.

5.3. Lưu ý quan trọng khi chọn mua (Kinh nghiệm thực tế từ Van Duy Thành)

Để tối ưu chi phí và tránh việc mua về không lắp vừa, anh em cần kiểm tra thật kỹ các thông số sau:

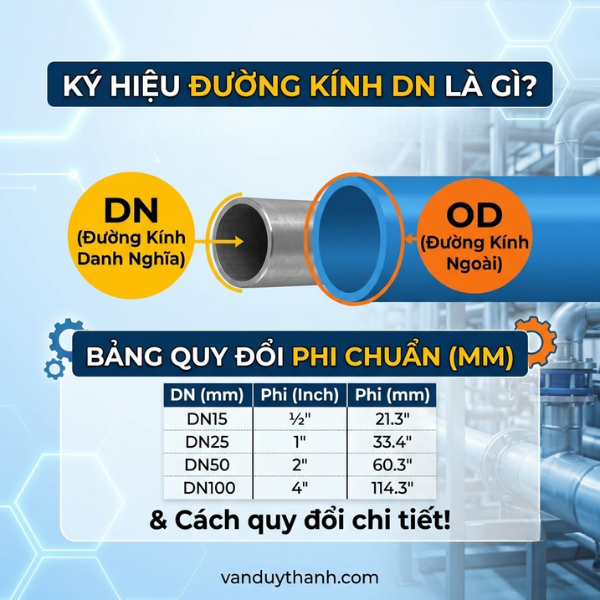

1. Kích cỡ đường ống: Cần xác định kích thước định danh (DN) hoặc kích thước ren chính xác (Ví dụ: Ống Phi 21 tương đương DN15, Phi 27 tương đương DN20, Phi 60 tương đương DN50,...).

2. Áp suất và nhiệt độ: Nguồn lưu chất chạy qua van có áp lực bao nhiêu bar? Nhiệt độ cao nhất là bao nhiêu? Chọn sai thông số màng van sẽ dẫn đến rách màng hoặc hỏng gioăng.

3. Chu kỳ hoạt động: Nếu hệ thống bắt buộc phải mở van liên tục cả ngày dài, anh em nên đổi hướng sang dòng van điều khiển điện dạng Motor (van bi điều khiển điện, van bướm điều khiển điện) để đảm bảo độ bền tối đa và tiết kiệm điện.

6. Hướng dẫn lắp đặt, bảo dưỡng và bảng giá van điện từ chính hãng

6.1. Quy trình lắp đặt van điện từ đóng mở nước/khí chuẩn kỹ thuật

• Bước 1: Trước khi tiến hành lắp đặt, hãy xả nước hoặc thổi khí để làm sạch toàn bộ bụi bẩn, cặn rác hoặc xỉ hàn còn sót lại bên trong đường ống.

• Bước 2: Quan sát kỹ thân van để tìm mũi tên được đúc nổi. Bắt buộc phải lắp van sao cho hướng đi của dòng lưu chất trùng với hướng của mũi tên này.

• Bước 3: Nên ưu tiên lắp van theo phương ngang, cuộn coil điện từ hướng thẳng đứng lên trên. Không nên lắp chúc cuộn coil xuống dưới vì cặn bẩn dễ lắng đọng vào lòng trục từ gây kẹt van.

• Bước 4: Quấn băng tan (cao su non) vừa đủ quanh ren để đảm bảo độ kín khít, tránh rò rỉ lưu chất ra ngoài.

6.2. Cách khắc phục các lỗi thường gặp

• Cuộn coil bị cháy: Lỗi này thường do cấp nguồn sai điện áp hoặc ngâm điện liên tục vượt quá thời gian cho phép của nhà sản xuất. Giải pháp: Tiến hành tháo ốc hãm và thay thế một cuộn coil mới có cùng thông số điện áp.

• Van bị rò rỉ lưu chất, đóng không kín: Nguyên nhân lớn nhất là có cặn bẩn, cát mịn lọt vào kẹt giữa màng van và thân van. Giải pháp: Ngắt nguồn điện, khóa van tổng, tháo các con ốc trên nắp van ra để vệ sinh sạch màng cao su rồi lắp lại đúng vị trí.

6.3. Bảng báo giá các loại van điện từ mới nhất (Tham khảo)

Giá thành của các dòng van điện từ biến động tùy thuộc vào chất liệu cấu tạo, kích thước đường ống cũng như thương hiệu sản xuất (UniD, Hewcho, ODE, Danfoss, Round Star...). Van Duy Thành xin gửi đến anh em bảng giá tham khảo sơ bộ dưới đây:

Lưu ý từ doanh nghiệp: Bảng giá trên chỉ mang tính chất tham khảo tại một thời điểm nhất định và có thể thay đổi tùy thuộc vào biến động thị trường. Để nhận được bảng báo giá chi tiết, chính xác nhất theo đúng khối lượng vật tư và hưởng chính sách chiết khấu thương mại tốt nhất cho công trình, dự án, quý khách vui lòng liên hệ trực tiếp hotline của Van Duy Thành.

7. Câu hỏi thường gặp về van điện từ trong quá trình sử dụng

7.1. Tại sao cuộn coil của van điện từ lại bị nóng khi hoạt động?

Trả lời: Khi anh em cấp điện để duy trì trạng thái đóng hoặc mở van, dòng điện chạy qua các cuộn dây đồng liên tục sẽ sinh ra nhiệt lượng theo hiệu ứng Joule vật lý. Đây là hiện tượng bình thường của thiết bị. Tuy nhiên, nếu cuộn coil nóng rát tay và van phải chạy liên tục trên 2-3 tiếng, anh em nên cân nhắc chuyển sang loại van điện từ thường mở hoặc chuyển hẳn sang dùng van điều khiển điện dạng Motor để đảm bảo an toàn, không lo cháy nổ cuộn dây.

7.2. Van điện từ thường đóng khác gì so với van điện từ thường mở?

Trả lời: Sự khác biệt cốt lõi nằm ở trạng thái tự nhiên của van khi chưa được cấp điện. Van điện từ thường đóng (NC) luôn luôn khóa chặt dòng lưu chất khi không có điện và chỉ mở ra khi có dòng điện chạy vào. Ngược lại, van điện từ thường mở (NO) luôn luôn ở trạng thái mở thông suốt khi ngắt điện, van chỉ đóng lại khi anh em cấp điện cho cuộn coil.

7.3. Có thể dùng van điện từ nước cho hệ thống hơi nóng được không?

Trả lời: Hoàn toàn KHÔNG NÊN. Các dòng van nước thông thường chỉ chịu được dải nhiệt độ dưới 80°C vì màng van làm từ cao su NBR. Khi đưa vào hệ thống hơi nóng (Steam) có nhiệt độ cao, màng cao su này sẽ nhanh chóng bị nóng chảy, biến dạng và rách nát. Hệ thống hơi nóng bắt buộc phải sử dụng dòng van chuyên dụng làm bằng đồng hoặc inox, trang bị màng van bằng Teflon (PTFE) chịu nhiệt tốt trên 180°C.

7.4. Điểm khác biệt giữa van điện từ 24V và van điện từ 220V là gì?

Trả lời: Khác biệt lớn nhất nằm ở mức điện áp nguồn cấp. Van điện từ 24V sử dụng dòng điện một chiều (DC) điện áp thấp nên cực kỳ an toàn, không lo nguy cơ giật điện nếu chẳng may xảy ra rò rỉ, rất thích hợp cho các khu vực ngoài trời, ẩm ướt hoặc hệ thống tưới cây. Trong khi đó, van điện từ 220V hoạt động trực tiếp với nguồn điện lưới xoay chiều (AC), giúp việc đấu nối nhanh chóng mà không cần qua bộ đổi nguồn, lực hút mạnh mẽ nhưng cần phải che chắn và băng keo cách điện thật kỹ.

7.5. Làm thế nào để chọn kích thước solenoid valve phù hợp với đường ống?

Trả lời: Anh em cần căn cứ vào thông số kích thước định danh (DN) hoặc kích thước hệ inch, kích thước phi ngoài của đường ống đang sử dụng. Cụ thể: Đường ống Phi 21 tương đương kích cỡ DN15 (1/2''), đường ống Phi 27 tương đương DN20 (3/4''), ống Phi 34 tương đương DN25 (1'')... Việc chọn đúng kích thước ren hoặc mặt bích giúp hệ thống kín khít tuyệt đối, không làm sụt giảm áp lực và lưu lượng của dòng chảy.

8. Kết luận

Như vậy, van điện từ chính là giải pháp công nghệ tối ưu mang lại hiệu suất cao, sự tiện nghi và tự động hóa tuyệt vời cho mọi công trình đường ống dẫn lưu chất hiện nay. Việc hiểu rõ cấu tạo, nguyên lý và phân loại sản phẩm sẽ giúp anh em vận hành hệ thống một cách trơn tru, bền bỉ và tiết kiệm tối đa chi phí bảo dưỡng.

Để chọn mua được các sản phẩm van điện từ chính hãng, đúng thông số kỹ thuật với mức giá cạnh tranh và chính sách bảo hành dài hạn, hãy để Van Duy Thành đồng hành cùng công trình của anh em.
