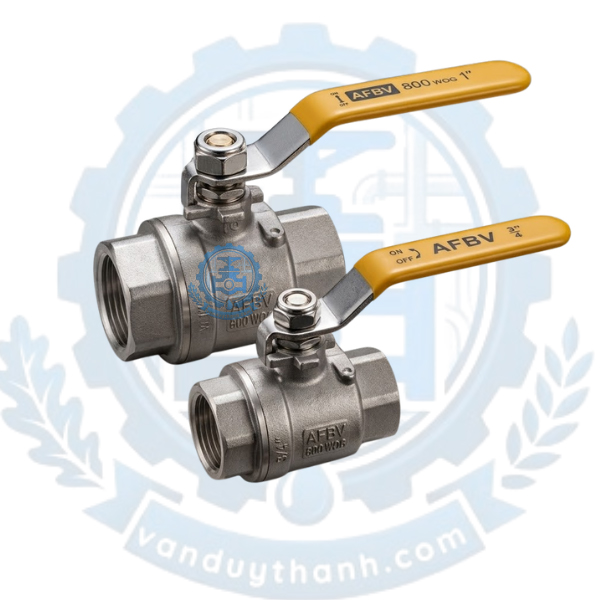

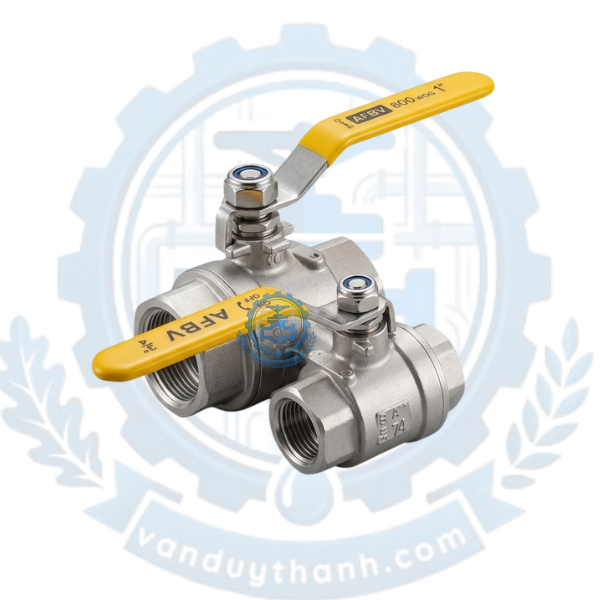

Van Bi Ren Inox 304 Tay Gạt DN15 - DN100

Tổng quan sản phẩm

Trong các hệ thống xử lý nước, hóa chất, thực phẩm hay hệ thống hơi nóng công nghiệp, việc đóng mở cũng như điều tiết lưu chất đòi hỏi sự chính xác, độ bền và khả năng chống ăn mòn cao. Van bi ren inox 304 tay gạt DN15 - DN100 là dòng van cơ học phổ biến hàng đầu hiện nay, đóng vai trò như một giải pháp kiểm soát dòng chảy linh hoạt, an toàn và cực kỳ hiệu quả.

Sản phẩm được đúc từ chất liệu inox 304 (thép không gỉ SUS304), kết hợp với cơ chế tay gạt đóng mở góc 90º giúp thao tác vận hành diễn ra nhẹ nhàng, nhanh chóng. Với dải kích thước đa dạng từ DN15 đến DN100 cùng phương thức nối ren tiện lợi, dòng van này có thể lắp đặt dễ dàng vào nhiều dạng đường ống khác nhau mà không đòi hỏi không gian thi công quá lớn.

1. Ưu điểm nổi bật của van bi ren inox 304 tay gạt

Van bi ren inox 304 tay gạt luôn nhận được sự ưu ái từ các kỹ sư công trình và các nhà thầu nhờ sở hữu hàng loạt đặc tính ưu việt:

• Khả năng chống ăn mòn xuất sắc: Nhờ hàm lượng Crom và Niken cao trong inox 304, van chịu được sự ăn mòn của hóa chất nhẹ, nước thải, dung dịch axit - kiềm loãng và môi trường biển.

• Vận hành nhanh chóng và linh hoạt: Cấu tạo tay gạt cho phép người dùng đóng hoặc mở hoàn toàn van chỉ bằng một hành động gạt góc 90º, giúp phản ứng kịp thời trong các tình huống khẩn cấp.

• Lưu lượng dòng chảy tối đa: Hầu hết các dòng van bi hiện nay đều thiết kế dạng Full Port (lỗ van bằng đường kính ống), giảm thiểu tối đa sự sụt giảm áp suất và không gây cản trở dòng chảy.

• Độ kín khít tuyệt đối: Bề mặt bi van được mài nhẵn bóng kết hợp với gianh làm kín PTFE (Teflon) giúp van đóng kín hoàn toàn, ngăn ngừa rò rỉ lưu chất ngay cả ở áp lực cao lên tới 1000 WOG.

• Dễ dàng lắp đặt và thay thế: Kiểu nối ren tiêu chuẩn giúp công tác thi công, tháo dỡ để bảo trì hoặc thay thế diễn ra đơn giản mà không cần đến kỹ thuật hàn phức tạp.

2. Cấu tạo chi tiết của van bi ren inox 304 tay gạt

Mặc dù có kiểu dáng nhỏ gọn, van bi ren inox 304 được lắp ráp tỉ mỉ từ nhiều bộ phận có độ chính xác cao để đảm bảo hoạt động trơn tru:

a. Thân van (Body)

Thân van được đúc nguyên khối hoặc ghép nối (1 thân, 2 thân hoặc 3 thân) từ vật liệu inox 304. Đây là khung xương chịu lực trực tiếp, bao bọc và bảo vệ toàn bộ các chi tiết bên trong khỏi tác động ngoại lực.

b. Quả bi (Ball)

Là chi tiết đóng mở chính, có dạng hình cầu được đục lỗ xuyên tâm. Quả bi làm từ inox 304 gia công bề mặt siêu nhẵn để giảm ma sát với lớp gioăng, giúp van vận hành êm ái và kéo dài tuổi thọ.

c. Trục van (Stem)

Được làm bằng thanh inox 304 cứng cáp, nối trực tiếp từ tay gạt xuống quả bi để truyền động năng xoay từ người vận hành đến quả bi.

d. Gioăng làm kín (Seat & Packing)

Bộ phận làm kín sử dụng chất liệu PTFE (Teflon) hoặc R-PTFE có khả năng chịu nhiệt cao, kháng hóa chất tốt, giúp làm kín hoàn toàn điểm tiếp xúc giữa quả bi và thân van cũng như quanh trục van.

e. Tay gạt (Lever Handle)

Làm từ inox hoặc thép bọc một lớp nhựa PVC/Rubber dầy dặn, giúp tăng độ bám, chống trượt và cách nhiệt cho tay người vận hành khi dòng chảy là nước nóng hoặc hơi.

3. Thông số kỹ thuật chi tiết của van

Dưới đây là bảng tổng hợp các thông số kỹ thuật tiêu chuẩn của dòng van bi ren inox 304 tay gạt DN15 - DN100:

4. Nguyên lý hoạt động của van bi ren inox 304 tay gạt

Cơ chế vận hành của van bi inox 304 tay gạt vô cùng đơn giản nhưng mang lại hiệu quả cao dựa trên góc xoay của quả bi:

1. Trạng thái mở hoàn toàn (90º): Khi gạt tay điều khiển song song với hướng đường ống, trục van sẽ xoay quả bi sao cho lỗ xuyên tâm trùng khớp với hướng dòng chảy. Lưu chất đi qua van một cách tối đa mà không bị cản trở.

2. Trạng thái đóng hoàn toàn (0º): Khi quay tay gạt một góc 90º vuông góc với đường ống, quả bi xoay theo làm phần mặt kín quay ra chặn ngang đường ống. Lực nén của lớp gioăng PTFE ngăn không cho lưu chất rò rỉ qua.

3. Trạng thái điều tiết (Góc mở bất kỳ): Mặc dù van bi có thể điều tiết lưu lượng bằng cách mở góc bán phần, tuy nhiên khuyến cáo nên ưu tiên dùng van cho nhiệm vụ đóng/mở hoàn toàn để tránh cặn bẩn bào mòn gioăng làm kín.

5. Ứng dụng thực tế của sản phẩm

Nhờ đặc tính an toàn vệ sinh và độ bền vượt trội của vật liệu inox 304, dòng van này có mặt trong hầu hết các ngành công nghiệp và dân dụng:

• Ngành thực phẩm & Đồ uống: Sử dụng trong các dây chuyền sản xuất bia, nước giải khát, sữa và chế biến thực phẩm nhờ tính chuẩn sạch, không nhiễm độc tố.

• Ngành hóa chất & Dược phẩm: Dùng dẫn các loại dung dịch axit loãng, dung môi, kiềm và các loại hóa chất công nghiệp.

• Hệ thống xử lý nước & Môi trường: Lắp đặt trong các nhà máy xử lý nước thải, hệ thống lọc nước sạch sinh hoạt, hệ thống bơm nước biển.

• Hệ thống hơi nóng & Khí nén: Sử dụng trên các đường ống dẫn khí nén áp lực cao, lò hơi công nghiệp và dây chuyền sấy.

6. Phân loại và hướng dẫn chọn sản phẩm phù hợp

Phân loại theo dạng thiết kế thân van

• Van bi inox 1 thân (1-PC): Thiết kế đúc đặn nguyên khối, nhỏ gọn, dải kích thước nhỏ, chịu lực tốt nhưng khó tháo rời sửa chữa.

• Van bi inox 2 thân (2-PC): Là dòng phổ biến nhất, gồm 2 mảnh ghép ren với nhau, dễ vệ sinh và bảo dưỡng bên trong.

• Van bi inox 3 thân (3-PC): Gồm 3 phần nối bằng bu-lông, chịu áp tốt nhất, dễ dàng tháo rời phần thân giữa để bảo trì mà không cần tháo ren hai đầu ống.

Kinh nghiệm chọn mua van bi inox phù hợp

• Kiểm tra chuẩn ren: Xác định chính xác đường ống dùng ren NPT hay BSPT để chọn khớp nối phù hợp, tránh xì rò.

• Xác định chính xác kích thước: Chọn đúng size từ DN15 đến DN100 phù hợp với phi đường ống (21mm đến 114mm).

• Kiểm tra chất lượng inox: Luôn kiểm tra kỹ mác thép inox 304 để tránh mua nhầm hàng inox 201 mau gỉ sét trong môi trường hóa chất.

7. Hướng dẫn lắp đặt và bảo dưỡng van bi ren inox 304

Các bước lắp đặt đúng kỹ thuật

• Vệ sinh đường ống: Trước khi vặn ren, cần làm sạch cát, xỉ hàn hay cặn bẩn bên trong ống để tránh làm trầy xước quả bi và gioăng PTFE.

• Sử dụng băng tan (Cao su non): Quấn vừa đủ số vòng băng tan quanh ren ngoài của ống theo chiều kim đồng hồ để tạo độ kín tuyệt đối.

• Thao tác siết ren: Dùng mỏ lết kẹp đúng phần gờ vặn ren trên thân van, siết nhẹ tay vừa đủ lực. Tránh siết quá mạnh làm nứt vỡ phần ren đúc.

Quy trình bảo trì và bảo dưỡng định kỳ

• Vận hành thử định kỳ: Với các van ít đóng mở, nên gạt tay gạt qua lại 1 - 2 lần mỗi tháng để tránh hiện tượng bó kẹt bi do đóng cáu cặn.

• Thay thế gioăng làm kín: Nếu phát hiện van có dấu hiệu rò rỉ nhẹ ở trục hoặc hai đầu ren, tiến hành tháo van và thay thế lớp gioăng PTFE mới.

Van Duy Thành chuyên cung cấp van bi ren inox 304 tay gạt DN15 - DN100

Van Duy Thành là đơn vị uy tín lâu năm chuyên nhập khẩu và phân phối trực tiếp dòng van bi ren inox 304 tay gạt DN15 - DN100 chính hãng với chất lượng đạt chuẩn quốc tế. Lựa chọn mua hàng tại Van Duy Thành, quý khách sẽ nhận được:

• Sản phẩm chính hãng: Đầy đủ giấy tờ chứng nhận xuất xứ CO/CQ, đạt tiêu chuẩn chất lượng cao.

• Giá thành cạnh tranh: Mức giá ưu đãi tận gốc, chiết khấu hấp dẫn cho các đại lý, nhà thầu và dự án lớn.

• Sẵn hàng số lượng lớn: Kho hàng luôn có sẵn đủ mọi kích cỡ từ DN15 đến DN100, đáp ứng nhu cầu giao hàng hỏa tốc.

• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư tư vấn chính xác chủng loại, giải pháp tối ưu cho từng hệ thống.
