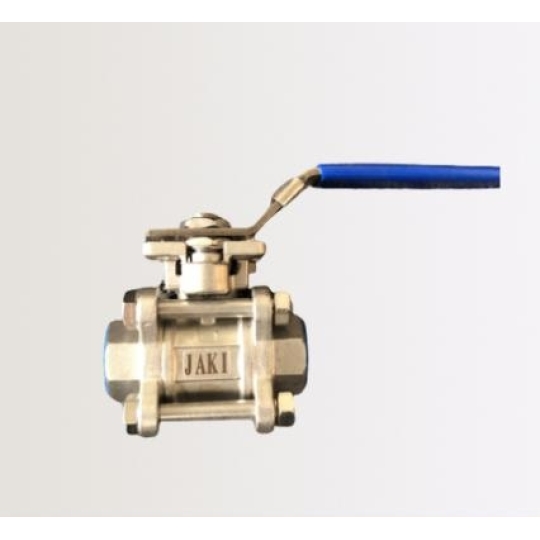

Van Bi Ren 3pc Inox JAKI
Van bi ren 3pc inox JAKI là dòng van công nghiệp cao cấp từ Đài Loan, nổi bật với thiết kế thân ba mảnh (3-piece) cho phép tháo rời bảo trì linh hoạt mà không cần cắt bỏ đường ống. Sản phẩm được chế tác từ Inox 304 hoặc 316, đảm bảo khả năng chống ăn mòn tuyệt vời trong các môi trường khắc nghiệt. Với hệ thống gioăng làm kín PTFE, van vận hành ổn định ở nhiệt độ lên đến 180°C và áp suất tối đa 1000 PSI. Kiểu kết nối ren tiêu chuẩn NPT/BSPT giúp việc lắp đặt trở nên nhanh chóng và dễ dàng. Tay gạt tích hợp khóa an toàn giúp kiểm soát dòng chảy chính xác và ngăn ngừa rủi ro vận hành ngoài ý muốn. Đây là giải pháp tối ưu cho hệ thống nước, hơi nóng, hóa chất và thực phẩm hiện nay.
Van bi ren 3pc inox JAKI được giới kỹ thuật đánh giá cao nhờ sự kết hợp hoàn hảo giữa vật liệu bền bỉ và cơ cấu vận hành thông minh. Dưới đây là những tính năng tiêu biểu:
Thiết kế Full Port (Cửa mở tối đa): Cho phép lưu chất đi qua mà không bị sụt áp, đảm bảo công suất tối đa cho hệ thống.
Cơ chế khóa an toàn (Locking Device): Tay gạt được trang bị thêm bộ phận khóa, giúp cố định vị trí đóng hoặc mở, tránh việc va chạm vô tình làm thay đổi trạng thái van.
Vật liệu chống oxy hóa: Sử dụng thép không gỉ CF8 (304) và CF8M (316) đạt chuẩn quốc tế, chống rỉ sét ngay cả khi tiếp xúc với hóa chất nhẹ hoặc môi trường độ ẩm cao.
Tính linh động trong bảo trì: Cấu trúc 3 thân là tính năng đắt giá nhất, giúp kỹ thuật viên có thể thay thế gioăng hoặc vệ sinh bi van chỉ bằng cách tháo các bulong liên kết thân mà không cần tháo toàn bộ đầu ren khỏi đường ống.
Trong các hệ thống đường ống công nghiệp, van bi JAKI đóng vai trò là "người gác cổng" đáng tin cậy với các tác dụng chính:
Với khả năng đóng kín hoàn toàn nhờ gioăng PTFE, van ngăn chặn triệt để tình trạng rò rỉ lưu chất, giúp bảo vệ tài nguyên và duy trì áp suất ổn định cho toàn hệ thống.
Dù chức năng chính là đóng/mở, nhưng với tay gạt linh hoạt, người dùng có thể điều chỉnh góc mở của bi để kiểm soát lưu lượng theo nhu cầu thực tế của quy trình sản xuất.
Nhờ độ bền vượt trội và khả năng thay thế linh kiện lẻ, doanh nghiệp tiết kiệm được đáng kể chi phí thay thế mới và thời gian dừng máy (downtime) khi thực hiện bảo dưỡng định kỳ.
Việc nắm rõ các thông số kỹ thuật giúp chủ đầu tư lựa chọn đúng cấu hình cho hệ thống, đảm bảo an toàn kỹ thuật:
| Thông số | Chi tiết kỹ thuật |
| Thương hiệu | JAKI (Đài Loan) |
| Kích cỡ | DN8, DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100 |
| Vật liệu thân | Inox 304 (CF8) hoặc Inox 316 (CF8M) |
| Bi van & Trục | Thép không gỉ SUS304 / SUS316 |
| Gioăng làm kín | PTFE (Teflon) chịu nhiệt |
| Áp suất làm việc | 1000 PSI (WOG - Water, Oil, Gas) |
| Nhiệt độ làm việc | -20°C đến 180°C |
| Kiểu kết nối | Nối ren trong tiêu chuẩn NPT hoặc BSPT |
| Kiểu vận hành | Tay gạt (Lever Handle) có khóa |

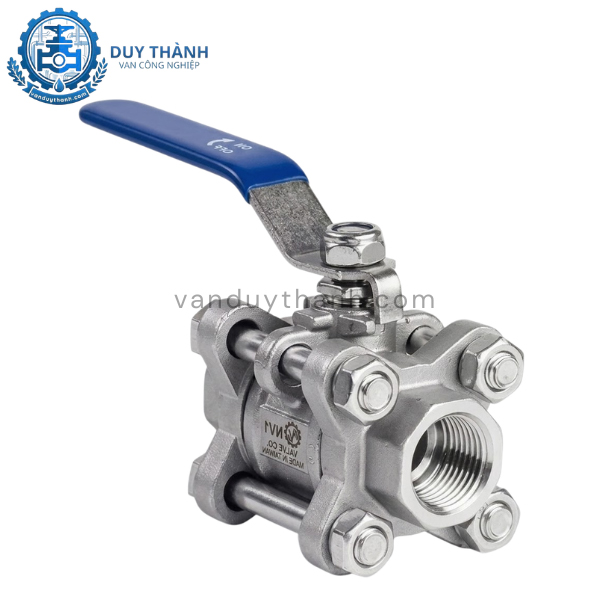

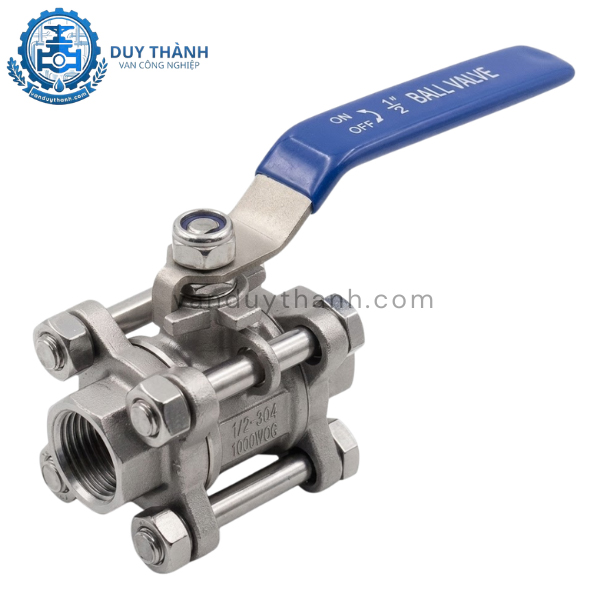

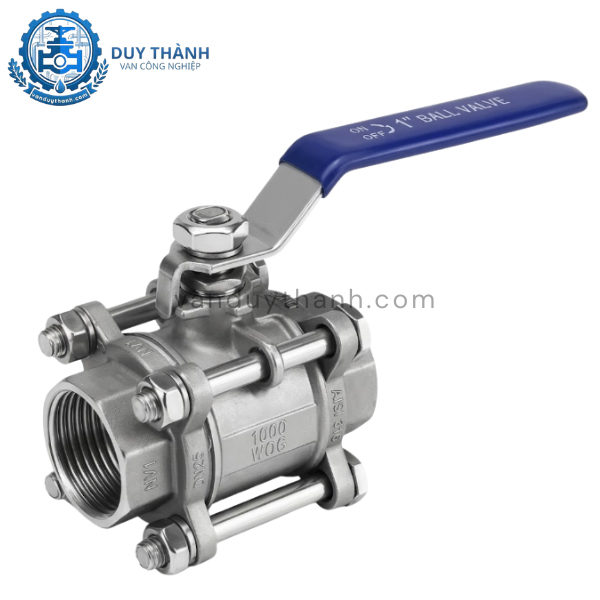

Cấu trúc "3-Piece" (3 mảnh) là đặc điểm nhận dạng quan trọng nhất của dòng van này. Nó bao gồm 3 phần chính ghép lại với nhau bằng các bulong dài và đai ốc.
Thân van (Body): Gồm một phần thân chính chứa bi và hai phần đầu nối ren (cap). Sự tách biệt này giúp van chịu được áp lực tốt hơn và dễ sửa chữa hơn loại 1 thân hay 2 thân.
Bi van (Ball): Một quả cầu bằng inox có lỗ xuyên tâm. Bề mặt bi được mài nhẵn bóng để giảm ma sát với gioăng, giúp vận hành nhẹ nhàng.
Trục van (Stem): Kết nối giữa bi và tay gạt. Trục được thiết kế chống văng (Anti-blow out) để đảm bảo an toàn khi áp suất hệ thống tăng cao đột ngột.
Bộ phận làm kín (Seats & Seals): Thường là các vòng đệm PTFE bao quanh bi van và các gioăng làm kín tại vị trí trục để ngăn chặn lưu chất rò rỉ ra ngoài.
Tay gạt (Handle): Được bọc nhựa giúp cầm nắm êm ái, phía dưới có lẫy khóa để cố định vị trí van.
Nguyên lý hoạt động của van dựa trên chuyển động quay của bi van bên trong thân van:
Trạng thái Mở: Khi gạt tay gạt song song với hướng đường ống, trục van sẽ xoay bi một góc 90 độ khiến lỗ xuyên tâm của bi trùng với hướng chảy của lưu chất. Lúc này, dòng chảy đi qua van một cách xuyên suốt.
Trạng thái Đóng: Khi gạt tay gạt vuông góc với đường ống, bi xoay 90 độ để phần đặc của quả cầu chặn hoàn toàn dòng chảy. Gioăng PTFE bị nén chặt vào mặt bi tạo nên một vách ngăn kín khít tuyệt đối.
Cơ chế này diễn ra rất nhanh (chỉ mất khoảng 1 giây để đóng hoặc mở), giúp xử lý nhanh các tình huống khẩn cấp trong hệ thống.
Nhờ chất liệu inox cao cấp và gioăng chịu nhiệt, van JAKI có phạm vi ứng dụng cực kỳ rộng rãi:
Inox 304/316 là vật liệu an toàn vệ sinh thực phẩm, không gây độc hại hay làm biến đổi mùi vị sản phẩm. Van được dùng trong các đường ống dẫn sữa, nước giải khát, rượu bia và các hệ thống chiết rót dược phẩm.
Với khả năng chịu nhiệt 180°C, van bi 3pc JAKI hoạt động ổn định trong các đường dẫn hơi bão hòa, khí nén nhiệt độ cao mà không lo biến dạng gioăng.
Khả năng kháng axit và kiềm nhẹ của inox 316 làm cho loại van này trở thành lựa chọn hàng đầu cho các nhà máy xử lý nước thải, hệ thống dẫn hóa chất trong dệt nhuộm hoặc sản xuất giấy.
Hệ thống phòng cháy chữa cháy (PCCC).
Đường ống dẫn dầu, khí đốt và xăng men.
Hệ thống cấp thoát nước tòa nhà cao tầng.
Để van hoạt động bền bỉ và không rò rỉ, quy trình lắp đặt cần tuân thủ các bước kỹ thuật sau:
Kiểm tra và làm sạch: Trước khi lắp, hãy đảm bảo đường ống đã được làm sạch rác, xỉ hàn hoặc cát. Đồng thời kiểm tra xem lòng van có vật cản nào không.
Sử dụng vật liệu làm kín ren: Quấn băng tan (cao su non) hoặc keo dán ren chuyên dụng theo chiều ren để đảm bảo độ kín tại mối nối.
Căn chỉnh: Đảm bảo hai đầu ống đồng tâm để tránh hiện tượng vặn vẹo gây ứng suất lên thân van, dễ dẫn đến nứt vỡ hoặc rò rỉ.
Siết lực vừa đủ: Sử dụng mỏ lết hoặc cờ lê có kích cỡ phù hợp. Không nên siết quá mạnh tay có thể làm cháy ren hoặc biến dạng thân van.
Kiểm tra bulong thân: Đối với loại 3 mảnh, sau khi lắp xong, hãy kiểm tra lại độ chặt của 4 bulong nối thân để đảm bảo các bộ phận được ép chặt đồng đều.
Thử nghiệm: Tiến hành cấp nước hoặc khí để thử áp suất, kiểm tra xem có hiện tượng rò rỉ tại mối ren hay trục van hay không trước khi đưa vào vận hành chính thức.
Trong thị trường van công nghiệp đầy biến động, Van Duy Thành tự hào là đối tác tin cậy của hàng ngàn doanh nghiệp trên khắp cả nước. Chúng tôi không chỉ cung cấp sản phẩm, mà còn mang đến giải pháp tối ưu cho hệ thống đường ống của bạn.
Tại sao bạn nên chọn mua sản phẩm tại Van Duy Thành?
Cam kết chính hãng: Tất cả các dòng van JAKI (Đài Loan) đều được nhập khẩu với đầy đủ giấy tờ, chứng nhận chất lượng, đảm bảo nguồn gốc rõ ràng.
Kho hàng sẵn có: Chúng tôi luôn dự trữ số lượng lớn các size từ DN15 đến DN100 để đáp ứng nhanh nhất nhu cầu của quý khách, kể cả các dự án cần tiến độ gấp.
Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ thuật của Van Duy Thành am hiểu sâu sắc về thông số vật liệu và môi trường ứng dụng, giúp bạn chọn đúng loại van, tránh lãng phí chi phí.
Chế độ bảo hành uy tín: Mọi sản phẩm đều được hưởng chính sách bảo hành dài hạn, hỗ trợ đổi trả linh hoạt nếu có lỗi từ nhà sản xuất.
Giá cả cạnh tranh: Với lợi thế là đơn vị phân phối trực tiếp, Van Duy Thành mang đến mức giá tốt nhất thị trường kèm theo nhiều ưu đãi cho các đơn hàng số lượng lớn.
Quý khách hàng đang tìm kiếm dòng van bi bền bỉ, an toàn và hiệu quả cho công trình của mình? Hãy liên hệ ngay với Van Duy Thành để nhận báo giá chi tiết và sự hỗ trợ tận tâm nhất. Chúng tôi luôn sẵn sàng đồng hành cùng sự phát triển bền vững của quý doanh nghiệp.
