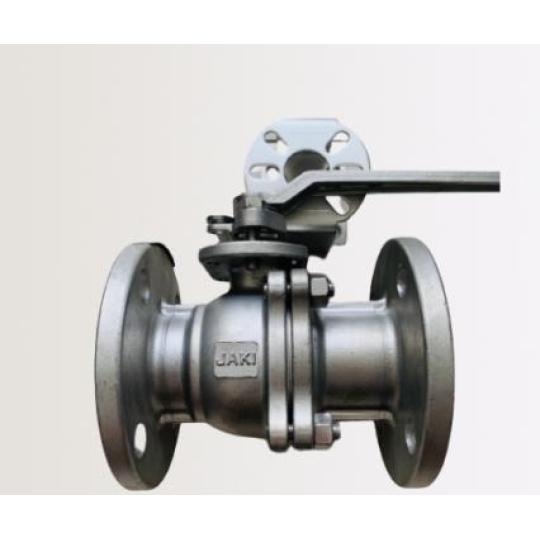

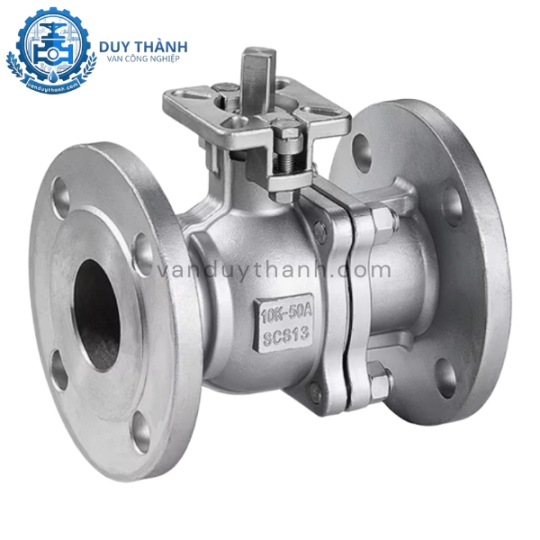

Van Bi Mặt Bích Inox JIS10K

1. Tính năng của Van Bi Mặt Bích Inox Jis10k

Dòng van bi mặt bích tiêu chuẩn JIS10K hội tụ những đặc tính kỹ thuật ưu việt, đáp ứng các tiêu chuẩn khắt khe nhất của các nhà thầu và kỹ sư vận hành:

• Vật liệu chống oxy hóa cực tốt: Thân van đúc từ inox CF8 hoặc CF8M giúp bề mặt luôn sáng bóng, không bị gỉ sét hay ăn mòn bởi các tác nhân ngoại cảnh và dòng lưu chất bên trong.

• Độ kín khít hoàn hảo: Hệ thống gioăng làm kín bằng Teflon (PTFE) giúp van đóng kín hoàn toàn, không xảy ra hiện tượng rò rỉ ngay cả khi làm việc với các lưu chất có độ thẩm thấu cao như khí gas hay hơi nóng.

• Thiết kế chịu lực tối ưu: Tiêu chuẩn mặt bích JIS 10K đảm bảo độ dày và số lượng lỗ bu lông theo quy chuẩn kỹ thuật Nhật Bản, giúp van chịu được rung lắc và áp lực lớn trên đường ống.

• Lưu lượng dòng chảy tối đa: Cấu tạo Full Port cho phép dòng chảy đi qua van mà không bị cản trở, giảm thiểu ma sát và sụt áp, từ đó tối ưu hóa công suất của máy bơm và hệ thống.

2. Tác dụng của Van Bi Mặt Bích Inox Jis10k

Trong sơ đồ công nghệ, van bi mặt bích JIS10K đóng vai trò then chốt trong việc duy trì sự ổn định và an toàn:

Kiểm soát và điều phối dòng chảy

Tác dụng chính là đóng hoặc mở hoàn toàn để cách ly các đoạn đường ống khi cần bảo trì, sửa chữa thiết bị phía sau. Cơ chế quay 90 độ giúp người vận hành có thể đóng ngắt nhanh chóng trong các tình huống khẩn cấp.

Chống nhiễm bẩn lưu chất

Nhờ đặc tính hóa lý của vật liệu inox 304 và 316, van không phản ứng với lưu chất, đảm bảo chất lượng nước, thực phẩm hoặc hóa chất đi qua không bị biến đổi màu sắc hay thành phần hóa học.

3. Thông số kỹ thuật của Van Bi Mặt Bích Inox Jis10k

Dưới đây là bảng thông số kỹ thuật chi tiết giúp khách hàng dễ dàng đối chiếu với yêu cầu thiết kế của hệ thống:

4. Cấu tạo của Van Bi Mặt Bích Inox Jis10k

Van Bi Mặt Bích Inox Jis10k được cấu thành từ các bộ phận cơ khí chính xác cao, tạo nên một chỉnh thể thống nhất và bền bỉ:

• Thân van (Body): Được đúc nguyên khối hoặc ghép 2 mảnh từ inox. Phần mặt bích hai đầu được gia công phẳng để kết nối với mặt bích của đường ống thông qua bu lông.

• Quả bi (Ball): Một khối cầu inox có lỗ xuyên tâm. Bề mặt bi được mài nhẵn bóng để giảm ma sát với gioăng và tăng độ kín.

• Trục van (Stem): Bộ phận truyền động, kết nối tay gạt với quả bi. Trục thường có gioăng chữ O (O-ring) để ngăn rò rỉ dọc theo trục.

• Gioăng làm kín (Seat): Bao quanh quả bi ở hai đầu, thường là PTFE trắng giúp ngăn dòng chảy khi van ở trạng thái đóng.

• Tay gạt (Handle): Thường bọc nhựa màu đỏ hoặc xanh để cầm nắm êm ái, trên tay gạt có ký hiệu ON/OFF để nhận biết trạng thái van.

5. Nguyên lí làm việc của Van Bi Mặt Bích Inox Jis10k

Van vận hành theo nguyên lý xoay chuyển cơ năng đơn giản nhưng hiệu quả:

Khi người vận hành tác động lực vào tay gạt, lực này được truyền qua trục van tới quả bi.

1. Để mở van: Xoay tay gạt sao cho nằm song song với hướng đường ống. Lúc này lỗ hổng trong quả bi trùng với hướng dòng chảy, cho phép lưu chất đi qua.

2. Để đóng van: Xoay tay gạt một góc 90 độ sao cho tay gạt vuông góc với đường ống. Quả bi xoay bề mặt inox đặc kín về phía dòng chảy, chặn đứng hoàn toàn áp lực lưu chất.

Hệ thống khóa trên tay gạt thường được trang bị để tránh tình trạng van bị dịch chuyển trạng thái do rung lắc hoặc va chạm vô ý.

6. Môi trường ứng dụng của Van Bi Mặt Bích Inox Jis10k

Nhờ sự kết hợp giữa inox cao cấp và tiêu chuẩn JIS10K, van được ứng dụng rộng rãi trong:

Hệ thống cấp thoát nước và xử lý nước thải

Khả năng kháng hóa chất giúp van chịu được các loại nước thải chứa axit nhẹ, kiềm hoặc các chất tẩy rửa mà không bị ăn mòn mặt bích hay thân van.

Nhà máy chế biến thực phẩm và đồ uống

Inox 304/316 là vật liệu đạt chuẩn an toàn vệ sinh, không thôi nhiễm kim loại nặng, lý tưởng cho các dây chuyền sản xuất bia, sữa, nước mắm và nước giải khát.

Công nghiệp đóng tàu và dầu khí

Tiêu chuẩn JIS (Nhật Bản) cực kỳ phổ biến trong ngành đóng tàu. Van bi inox JIS10K chịu được môi trường nước biển mặn và áp suất dầu khí trong các hệ thống phụ trợ trên tàu.

7. Hướng dẫn lắp đặt Van Bi Mặt Bích Inox Jis10k

Quy trình lắp đặt đúng kỹ thuật sẽ giúp kéo dài tuổi thọ của van và tránh rò rỉ:

• Vệ sinh: Lau sạch bề mặt mặt bích của van và đường ống. Đảm bảo bên trong van không có dị vật (mạt sắt, đá, cát).

• Gioăng đệm (Gasket): Đặt một vòng đệm (Gasket) ở giữa hai mặt bích. Nên chọn loại gasket phù hợp với nhiệt độ và áp suất của hệ thống.

• Căn chỉnh: Đặt van vào giữa hai mặt bích đường ống sao cho các lỗ bu lông trùng khớp hoàn toàn.

• Siết bu lông: Xỏ bu lông qua các lỗ bích và siết đai ốc theo hình đối xứng (hình sao) để lực ép được phân bổ đều lên mặt gioăng, tránh hiện tượng vênh mặt bích gây rò rỉ.

• Thử áp: Sau khi lắp đặt, nên thực hiện thử áp suất hệ thống ở mức thấp trước khi đưa vào vận hành chính thức.

8. Van Duy Thành là đơn vị chuyên cung cấp Van Bi Mặt Bích Inox Jis10k

Trên thị trường hiện nay, việc tìm kiếm một đơn vị cung cấp van công nghiệp uy tín là điều kiện tiên quyết để đảm bảo chất lượng công trình. Van Duy Thành tự hào là đơn vị dẫn đầu trong việc cung ứng các dòng van bi inox đạt chuẩn JIS10K.

Tại Van Duy Thành, chúng tôi mang đến giá trị khác biệt cho khách hàng:

• Nguồn gốc minh bạch: Mọi sản phẩm từ Nhật Bản, Hàn Quốc, Đài Loan đều có giấy tờ CO, CQ đầy đủ, cam kết không hàng giả, hàng nhái.

• Kiểm định khắt khe: Từng sản phẩm trước khi xuất kho đều được đội ngũ kỹ thuật của chúng tôi kiểm tra kỹ lưỡng về độ kín và khả năng vận hành.

• Tư vấn tận tâm: Chúng tôi không chỉ bán hàng mà còn tư vấn giải pháp kỹ thuật, giúp khách hàng chọn đúng loại vật liệu (Inox 304 hay 316) để tối ưu chi phí đầu tư.

• Chính sách hậu mãi: Bảo hành dài hạn theo tiêu chuẩn nhà sản xuất và hỗ trợ kỹ thuật trọn đời cho mọi đơn hàng.

Hãy liên hệ ngay với Van Duy Thành để nhận báo giá ưu đãi và sự hỗ trợ chuyên nghiệp nhất cho công trình của bạn!
