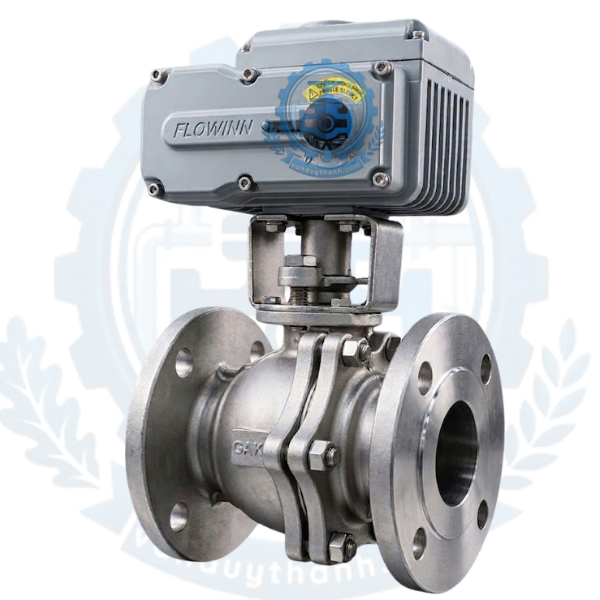

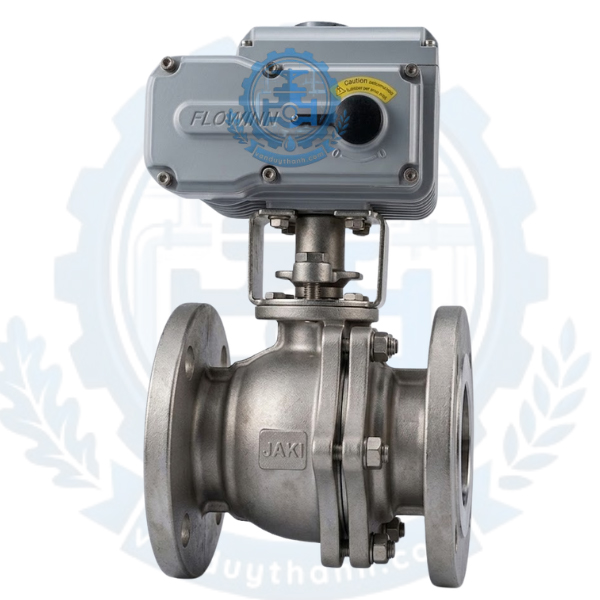

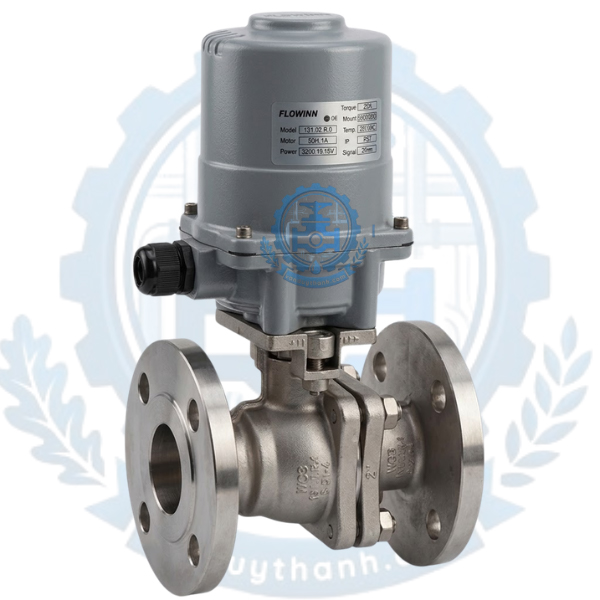

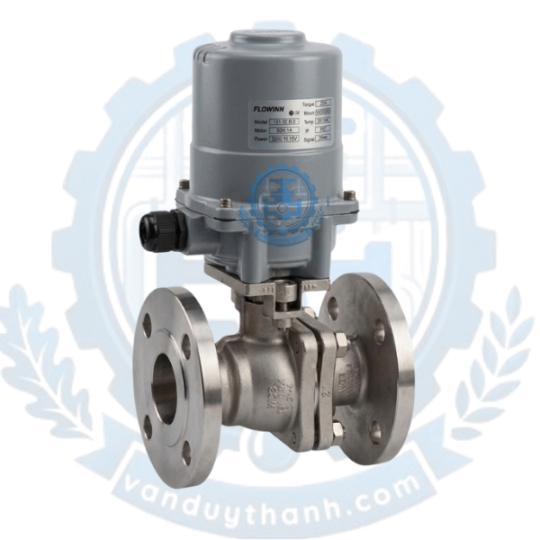

Van Bi Mặt Bích Điều Khiển Điện DN20 - DN200

Trong thời đại tự động hóa công nghiệp phát triển mạnh mẽ, việc tối ưu quy trình quản lý dòng chảy trên các đường ống quy mô lớn trở thành ưu tiên hàng đầu của các kỹ sư vận hành. Van bi mặt bích điều khiển điện DN20 - DN200 là giải pháp van công nghiệp cao cấp, kết hợp giữa kết cấu cơ khí chắc chắn của van bi mặt bích và sự chính xác tuyệt đối từ mô tơ điện thông minh. Việc tích hợp bộ truyền động điện giúp thay thế hoàn toàn công sức vận hành thủ công, tiết kiệm chi phí nhân công, đồng thời nâng cao mức độ an toàn cho toàn bộ hệ thống sản xuất.

1. Tính Năng Của Van Bi Mặt Bích Điều Khiển Điện DN20 - DN200

Dòng van bi mặt bích đóng mở bằng điện sở hữu nhiều tính năng kỹ thuật và ưu điểm vận hành vượt trội:

• Điều khiển tự động hóa từ xa: Khả năng kết nối linh hoạt với trung tâm điều khiển PLC, SCADA hoặc hệ thống tủ điện điều khiển tập trung, hỗ trợ vận hành ngắt/mở tự động theo kịch bản lập trình sẵn.

• Dải kích thước rộng & Kết nối tiêu chuẩn: Đáp ứng dải đường kính đa dạng từ DN20, 25A, 32A, DN40, DN50, DN65, 80A, 90A, DN100, DN125, 150A đến DN200. Tiêu chuẩn kết nối mặt bích đa dạng (JIS 10K, ANSI, PN16) giúp dễ dàng tích hợp vào mọi hệ thống đường ống hiện có.

• Bộ điện truyền động công suất cao: Tích hợp các mã model động cơ hiện đại như EOT05-O-DS-K2, EOT10, EOT20, EOT60, đảm bảo sinh momen xoắn lớn, giúp van đóng/mở êm ái mà không xảy ra hiện tượng kẹt bi hay rung lắc đường ống.

• Đóng mở linh hoạt 2 chế độ: Hỗ trợ chế độ ON/OFF (đóng/mở hoàn toàn) hoặc Tuyến tính (Modulating 4-20mA / 0-10V) để tiết lưu dòng chảy theo tỉ lệ mở mong muốn.

• Chống nước & Kháng môi trường khắc nghiệt: Vỏ bộ điện làm bằng hợp kim nhôm đúc phủ sơn tĩnh điện, đạt tiêu chuẩn chống nước chống bụi IP67/IP68, vận hành an toàn trong môi trường ẩm ướt hoặc ngoài trời.

• Thời gian hành trình tối ưu: Tốc độ đóng/mở từ 10 giây đến 20 giây, giúp ngăn ngừa hiệu quả hiện tượng búa nước (water hammer) gây chấn động nứt vỡ đường ống.

2. Tác Dụng Của Van Bi Mặt Bích Điều Khiển Điện DN20 - DN200

Sản phẩm đóng vai trò then chốt trong việc kiểm soát lưu chất và bảo vệ hạ tầng công nghiệp:

• Ngắt/Mở lưu chất tự động: Cô lập hoặc mở thông tuyến ống hoàn toàn chỉ bằng nút bấm hoặc tín hiệu điều khiển tự động mà không cần tác động cơ học trực tiếp.

• Điều tiết lưu lượng & Áp suất chính xác: Giúp phân tách, phối trộn dòng chảy hoặc duy trì mức áp suất ổn định cho các dây chuyền sản xuất hóa chất, thực phẩm, nước sạch.

• Tăng cường độ an toàn lao động: Giúp người vận hành kiểm soát dòng chảy ở các vị trí nguy hiểm, độ cao lớn, môi trường hóa chất độc hại hoặc nhiệt độ cao mà không phải tiếp xúc trực tiếp.

3. Cấu Tạo Của Van Bi Mặt Bích Điều Khiển Điện DN20 - DN200

Sản phẩm là sự kết hợp hoàn hảo giữa 2 cụm chi tiết chính: Cụm thân van bi mặt bích và Cụm bộ truyền động điện (Electric Actuator).

3.1. Cụm Thân Van Bi Mặt Bích (Valve Body Assembly)

• Thân van (Body): Được đúc từ các chất liệu chịu lực cao cấp như Inox 304/316, Gang cầu, Thép đúc hoặc Nhựa chịu lực. Thiết kế 2 đầu đúc liền bích theo tiêu chuẩn JIS 10K, ANSI, PN16 hoặc dạng nối ren, hàn ống.

• Bi van (Ball): Bi hình cầu đục lỗ xuyên tâm, đúc hoàn toàn từ inox SS304/SS316 được đánh bóng bề mặt nhẵn mịn nhằm giảm ma sát và chống bám cặn.

• Trục van (Stem): Truyền chuyển động xoay từ động cơ xuống bi van, đúc bằng thép không gỉ chịu lực kéo lớn.

• Gioăng làm kín (Seat & Gasket): Làm từ nhựa Teflon (PTFE) chịu mài mòn, có đặc tính ma sát thấp, chịu nhiệt tốt và không bị ăn mòn bởi hóa chất.

3.2. Cụm Bộ Điều Khiển Điện (Electric Actuator)

• Vỏ bảo vệ: Luyện từ hợp kim nhôm đúc phủ sơn tĩnh điện, chống ăn mòn hóa chất và va đập cơ học.

• Mô tơ điện (Motor): Động cơ cảm ứng đảo chiều hỗ trợ dải điện áp linh hoạt 24V DC, 220V AC, 380V AC (50/60Hz).

• Các mã model chuẩn hóa: Tùy thuộc kích thước van từ DN20 đến DN200, van sẽ phối hợp tương ứng với các dòng mô tơ EOT05-O-DS-K2, EOT10, EOT20, EOT60 để đảm bảo momen lực kéo đạt chuẩn.

• Bộ trợ lực tay quay (Manual Override): Tích hợp tay quay lục giác hoặc vô-lăng phụ giúp người vận hành thao tác đóng/mở van thủ công dễ dàng khi xảy ra sự cố mất điện.

• Công tắc hành trình (Limit Switch): Tự động ngắt điện mô tơ khi van xoay đủ góc 0° (đóng hoàn toàn) hoặc 90° (mở hoàn toàn), tránh quá tải cơ học.

4. Thông Số Kỹ Thuật

5. Nguyên Lý Làm Việc Của Van Bi Mặt Bích Điều Khiển Điện DN20 - DN200

Cơ chế vận hành của sản phẩm dựa trên nguyên lý chuyển đổi điện năng thành chuyển động cơ học quay 90° (Quarter-turn):

1. Quá trình mở van: Khi cấp nguồn điện (24V DC, 220V AC hoặc 380V AC) tới bộ điều khiển điện (EOT05-O-DS-K2, EOT10, EOT20, EOT60), mô tơ quay truyền động qua hộp số giảm tốc để xoay trục van. Trục van kéo bi van xoay một góc 90°. Khi lỗ xuyên tâm của bi van nằm song song với hướng đường ống, lưu chất sẽ chảy qua hoàn toàn. Công tắc hành trình ngắt điện mô tơ khi cán mốc góc mở 90°.

2. Quá trình đóng van: Khi kích hoạt tín hiệu đóng, bộ điện điều khiển động cơ quay ngược chiều 90°. Lỗ bi van dịch chuyển về vị trí vuông góc với dòng chảy. Bề mặt bi ép chặt vào gioăng PTFE chịu mài mòn, ngăn chặn hoàn toàn dòng chảy rò rỉ.

3. Cơ chế điều tiết tuyến tính: Ở dạng van tuyến tính, bộ nhận tín hiệu điều khiển so sánh dòng tín hiệu đầu vào (4-20mA hoặc 0-10V). Động cơ sẽ điều khiển bi van dừng ở các góc mở lỡ (như 15°, 30°, 45°, 60°...) để tiết lưu chính xác lưu lượng theo yêu cầu kỹ thuật.

6. Môi Trường Ứng Dụng Của Sản Phẩm

Nhờ khả năng chịu áp lực lớn (10 bar - 25 bar) và dải nhiệt độ rộng (0°C đến 200°C), van bi mặt bích đóng mở bằng điện được ứng dụng phổ biến trong nhiều ngành công nghiệp:

• Hệ thống xử lý nước & Cấp thoát nước: Nhà máy xử lý nước thải công nghiệp, nước sạch đô thị, hệ thống bơm hạ tầng.

• Ngành hóa chất & Dung môi: Vận chuyển axit, bazo, hóa chất xi mạ nhờ thân van bằng inox 316 hoặc nhựa chịu lực kết hợp gioăng PTFE.

• Nhà máy thực phẩm, dược phẩm & Đồ uống: Dây chuyền sản xuất nước giải khát, bia rượu, sữa, chiết xuất dược liệu cần môi trường tự động và đảm bảo vệ sinh.

• Hệ thống nhiệt lạnh & Năng lượng: Hệ thống điều hòa trung tâm HVAC, đường ống dẫn dầu truyền nhiệt, nước nóng công nghiệp.

• Ngành công nghiệp dầu khí, giấy & Khai khoáng: Các tuyến ống dẫn lưu chất áp lực cao đòi hỏi tiêu chuẩn bích ANSI, PN16, JIS 10K.

7. Phân Loại Và Chọn Sản Phẩm Đúng Mục Đích Sử Dụng

Lựa chọn đúng cấu hình sản phẩm giúp hệ thống hoạt động ổn định và tối ưu chi phí đầu tư ban đầu:

7.1. Phân loại theo vật liệu thân van

• Thân van Inox (304/316): Chịu ăn mòn hóa chất vượt trội, chịu nhiệt độ cao lên đến 200°C, phù hợp môi trường thực phẩm, dược phẩm, hóa chất.

• Thân van Gang cầu / Thép đúc: Khả năng chịu lực va đập cơ học và áp suất cao cực tốt (PN16 - PN25), tối ưu chi phí cho hệ thống nước công nghiệp và hơi nóng.

• Thân van Nhựa chịu lực (PVC/CPVC/PVDF): Trọng lượng nhẹ, chống ăn mòn tuyệt đối với axit đậm đặc và hóa chất mạnh ở nhiệt độ thường.

7.2. Phân loại theo chức năng vận hành bộ điện

• Dạng ON/OFF: Phù hợp cho các vị trí chỉ cần ngắt hoặc mở dòng chảy hoàn toàn. Chi phí thấp, kết cấu đơn giản.

• Dạng Tuyến tính (Modulating): Phù hợp cho hệ thống cần tự động điều chỉnh lưu lượng, nhiệt độ hoặc áp suất thông qua tín hiệu phản hồi 4-20mA / 0-10V.

7.3. Phân loại theo mã model bộ điện truyền động

• Mã EOT05-O-DS-K2 / EOT10: Tối ưu lắp đặt cho các kích cỡ van nhỏ và trung bình từ DN20, 25A, 32A, DN40 đến DN50.

• Mã EOT20 / EOT60: Chuyên dùng cho các dòng van kích thước lớn từ DN65, 80A, 90A, DN100, DN125, 150A đến DN200 đòi hỏi lực momen xoắn kéo cực lớn.

8. Van Duy Thành Chuyên Cung Cấp Van Bi Mặt Bích Điều Khiển Điện DN20 - DN200

Van Duy Thành là nhà nhập khẩu và phân phối uy tín hàng đầu các dòng van bi mặt bích điều khiển điện chính hãng từ Nhật Bản, Hàn Quốc, Đài Loan và Trung Quốc. Chúng tôi cam kết mang đến giải pháp vật tư công nghiệp toàn diện cho mọi công trình:

• Sản phẩm chính hãng 100%: Đầy đủ giấy tờ CO, CQ, chứng nhận xuất xưởng và kết quả kiểm định chất lượng.

• Đồng bộ tồn kho lớn: Sẵn hàng đầy đủ dải kích cỡ từ DN20 đến DN200 với đa dạng chất liệu (Inox, Gang, Thép, Nhựa) và các mã bộ điện EOT05-O-DS-K2, EOT10, EOT20, EOT60.

• Giá cả cạnh tranh: Nhập khẩu trực tiếp không qua trung gian, chiết khấu hấp dẫn cho đại lý và nhà thầu.

• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư hỗ trợ chọn đúng kích cỡ, chuẩn mặt bích và công suất bộ điện tương thích với đường ống.

• Chính sách bảo hành tận tâm: Bảo hành chính hãng từ 12 - 24 tháng, hỗ trợ kỹ thuật và đổi trả nhanh chóng.
