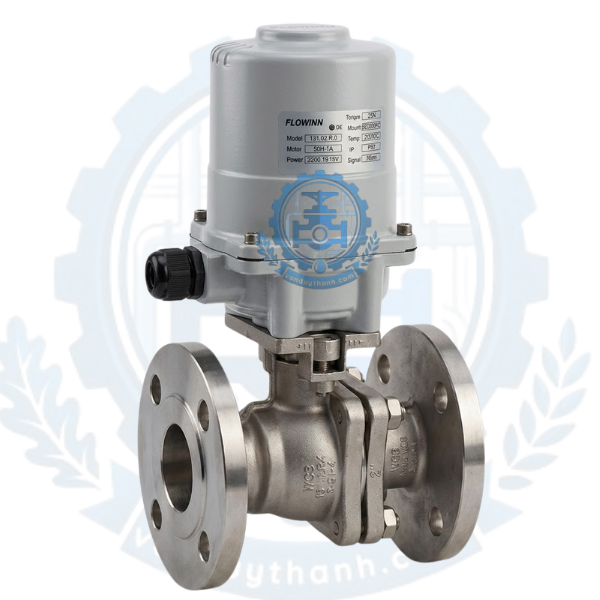

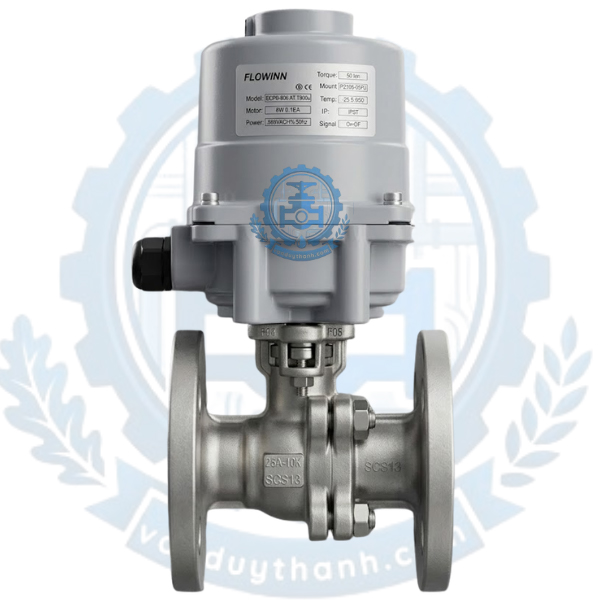

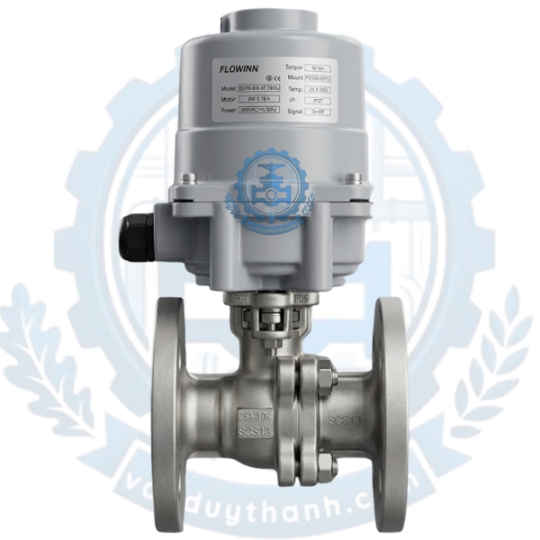

Van Bi Mặt Bích Điều Khiển Điện DN15

1. Tính năng của Van Bi Mặt Bích Điều Khiển Điện DN15

Van bi mặt bích điều khiển điện DN15 là dòng van công nghiệp tự động hóa kích cỡ nhỏ nhất dùng cho đường ống phi 21mm. Dù có kết cấu nhỏ gọn, thiết bị sở hữu những tính năng vận hành vô cùng mạnh mẽ:

• Điều khiển tự động từ xa: Van được vận hành hoàn toàn bằng điện thông qua bộ chuyển động mô-tơ, giúp người dùng dễ dàng quản lý đóng mở thông qua tủ PLC, loại bỏ việc thao tác thủ công bằng tay gạt ở những vị trí chật hẹp hay độc hại.

• Thiết kế lưu lượng tối đa (Full Bore): Cấu tạo lòng bi của kích cỡ DN15 được khoét lỗ chuẩn bằng đường kính trong của ống dẫn. Điều này giúp dòng chất lưu lưu thông tuyến thẳng hoàn toàn, không gây sụt giảm áp suất đầu ra và không tạo dòng xoáy ngược.

• Tự ngắt hành trình thông minh: Nhờ tích hợp hệ thống rơ-le ngắt điện tự động tại điểm cuối hành trình đóng hoặc mở (góc xoay đúng 90 độ), động cơ điện sẽ dừng hoạt động ngay khi van hoàn thành chu trình, ngăn chặn hiện tượng om điện, bảo vệ cuộn dòng không bị cháy.

• Độ bền bỉ trước thời tiết: Vỏ bộ điện chế tạo từ hợp kim nhôm chịu va đập, phủ sơn epoxy chống tĩnh điện, đạt tiêu chuẩn chống thấm nước và chống bụi quốc tế IP67, cho phép van hoạt động an toàn ngoài trời hoặc môi trường ẩm ướt.

2. Tác dụng của Van Bi Mặt Bích Điều Khiển Điện DN15

Nhờ kích thước nhỏ gọn DN15 kết hợp với kiểu kết nối mặt bích chịu lực, dòng van này mang lại những tác dụng cốt lõi trong các hệ thống đường ống:

• Chặn dòng và thông dòng tuyệt đối: Sự kết hợp giữa quả bi inox mài nhẵn và gioăng Teflon (PTFE) ép khít tạo nên một vách ngăn hoàn hảo, cô lập dòng chất lưu hoàn toàn mà không xảy ra hiện tượng rò rỉ hay nhỏ giọt.

• Điều tiết và chia tỉ lệ môi chất: Khi ứng dụng phiên bản điều khiển tuyến tính (sử dụng tín hiệu analog 4-20mA), van có tác dụng tiết lưu dòng chảy theo các góc mở từ 0 đến 90 độ, rất hữu ích cho các hệ thống pha chế hóa chất, định lượng nước sạch hoặc điều chỉnh áp suất hơi nóng.

• Tích hợp vận hành khép kín: Hỗ trợ liên kết đồng bộ với các thiết bị đo dòng, cảm biến nhiệt, cảm biến áp suất để tự động đóng/ngắt bảo vệ đường ống khi có sự cố bất thường xảy ra.

3. Thông số kỹ thuật của Van Bi Mặt Bích Điều Khiển Điện DN15

Để giúp các kỹ sư và chủ đầu tư dễ dàng lựa chọn được cấu hình phù hợp nhất với thông số thiết kế của hệ thống, Van Duy Thành xin cung cấp bảng thông số kỹ thuật tiêu chuẩn của sản phẩm:

4. Cấu tạo của Van Bi Mặt Bích Điều Khiển Điện DN15

Sản phẩm được lắp ráp từ hai bộ phận chính biệt lập, có thể tháo rời để bảo dưỡng và thay thế khi cần thiết: Thân van bi cơ học kết nối bích và Bộ truyền động điện Actuator.

4.1. Khối thân van bi cơ học DN15

• Thân van: Được đúc từ gang, thép, nhựa hoặc inox. Phần kết nối được đúc sẵn dải mặt bích tiêu chuẩn giúp van liên kết cực kỳ chắc chắn với đường ống, chịu được áp lực kéo và rung chấn lớn tốt hơn dạng nối ren thông thường.

• Bi van (Quả cầu): Là một khối cầu inox đục lỗ xuyên tâm, có bề mặt được mài siêu mịn nhằm tối ưu lực ma sát khi xoay.

• Trục van (Stem): Thanh truyền động bằng kim loại kết nối từ bộ điện xuống bi van để truyền mô-men xoắn.

• Gioăng Teflon (PTFE): Là vòng đệm ôm sát lấy quả bi, giữ nhiệm vụ làm kín khoang van, ngăn chặn lưu chất rò rỉ ra bên ngoài.

4.2. Khối bộ điều khiển điện (Electric Actuator)

• Động cơ điện (Mô-tơ): Sử dụng dòng điện 24V, 220V hoặc 380V để tạo ra chuyển động quay.

• Hệ thống bánh răng giảm tốc: Giúp giảm tốc độ quay của mô-tơ đồng thời nhân momen xoắn lên gấp nhiều lần để xoay trục van một cách êm ái, tránh hiện tượng sốc áp dòng chảy.

• Mạch điều khiển và cam hành trình: Xác định điểm dừng chính xác của van tại góc mở 100% hoặc đóng 100%.

• Bộ phận hiển thị (Indicator): Nằm trên đỉnh bộ điện, giúp người vận hành quan sát được trạng thái đóng/mở thực tế của van từ xa bằng mắt thường.

5. Nguyên lí làm việc của Van Bi Mặt Bích Điều Khiển Điện DN15

Van hoạt động theo nguyên lý chuyển đổi điện năng thành chuyển động quay góc 90 độ của trục cơ học:

• Quá trình mở van: Khi cấp điện vào chân mở (Open) của bộ điện (Ví dụ model EOT05 hoặc EOT10), mô-tơ bắt đầu quay, truyền lực thông qua các bánh răng giảm tốc làm trục van xoay. Lúc này, quả bi inox sẽ xoay một góc đúng 90 độ sao cho lỗ xuyên tâm của bi nằm song song, trùng khít với lòng đường ống dẫn. Dòng lưu chất được thông suốt hoàn toàn. Đến vị trí mở tối đa, công tắc hành trình sẽ tự động ngắt nguồn điện cấp vào mô-tơ.

• Quá trình đóng van: Khi nguồn điện được chuyển hướng cấp vào chân đóng (Close), mô-tơ điện sẽ quay đảo chiều ngược lại góc 90 độ. Quả bi xoay vuông góc với hướng dòng lưu chất, vách kín của quả bi phối hợp cùng gioăng Teflon (PTFE) ép chặt lại để ngăn chặn dòng chảy hoàn toàn. Khi van đóng khít, công tắc hành trình hướng đóng sẽ kích hoạt ngắt dòng điện.

6. Môi trường ứng dụng của Van Bi Mặt Bích Điều Khiển Điện DN15

Sự đa dạng về chất liệu chế tạo thân van (gang, thép, inox, nhựa) kết hợp cùng gioăng Teflon PTFE chịu nhiệt từ 0 đến 200 độ C giúp van bi điện DN15 làm việc hiệu quả trong nhiều môi trường:

• Môi trường hơi nóng và khí nén: Lắp đặt tại các đường nhánh của nồi hơi, lò hơi, hệ thống sấy công nghiệp nhờ đệm Teflon chịu nhiệt tốt lên tới 200 độ C.

• Môi trường hóa chất ăn mòn: Các phiên bản thân van làm bằng inox 304, inox 316 hoặc nhựa UPVC/CPVC ứng dụng xuất sắc trong các dòng dẫn axit, kiềm, nước muối, dung môi độc hại.

• Môi trường xử lý nước: Hệ thống cấp nước sạch dân dụng, nhà máy xử lý nước thải, hệ thống lọc nước RO công nghiệp.

• Ngành thực phẩm và y tế: Thân van inox vi sinh nhẵn bóng đáp ứng các tiêu chuẩn vệ sinh an toàn khắt khe trong sản xuất sữa, nước giải khát, dược phẩm.

7. Hướng dẫn lắp đặt của Van Bi Mặt Bích Điều Khiển Điện DN15

Để van hoạt động ổn định, đạt tuổi thọ cao và không bị rò rỉ môi chất tại các điểm kết nối, quy trình lắp đặt cần tuân thủ các bước kỹ thuật sau:

• Bước 1: Làm sạch đường ống: Vệ sinh, thổi sạch bụi bẩn, xỉ hàn, cát đá bám trong lòng ống phi 21mm và bề mặt bích nối trước khi đưa van vào vị trí.

• Bước 2: Cân chỉnh đồng tâm: Đặt van vào giữa hai mặt bích đường ống sao cho mặt bích của van song song và đồng tâm với mặt bích ống. Đảm bảo tiêu chuẩn mặt bích của hai bên phải đồng nhất (Ví dụ cùng tiêu chuẩn JIS 10K).

• Bước 3: Lắp đặt gioăng làm kín: Đặt gioăng đệm Teflon (PTFE) hoặc cao su chịu lực vào giữa hai mặt bích để tăng độ kín khít cho mối nối bích.

• Bước 4: Siết chặt bu-lông: Xỏ bu-lông qua các lỗ bích và tiến hành siết đều tay một cách đối xứng (siết chéo góc nhau) để lực ép được tản đều, tránh hiện tượng lệch bích làm rách gioăng đệm.

• Bước 5: Đấu nối nguồn điện: Mở nắp hộp điện, đấu nối dây nguồn (220V, 24V hoặc 380V) và dây tín hiệu theo đúng sơ đồ mạch điện được nhà sản xuất dán bên trong nắp hộp điện. Sau khi đấu xong, siết chặt ốc cổ cáp để ngăn hơi ẩm hoặc nước xâm nhập vào bên trong khoang điện.

8. Những lỗi thường gặp và cách khắc phục của Van Bi Mặt Bích Điều Khiển Điện DN15

Trong quá trình vận hành lâu dài, hệ thống có thể xuất hiện một vài sự cố cơ điện nhỏ. Quý khách có thể tự xử lý nhanh theo hướng dẫn dưới đây:

• Mô-tơ điện có nguồn cấp nhưng van không hoạt động:

  • Nguyên nhân: Do đấu sai dây tín hiệu nguồn, sụt áp dòng điện; hoặc lòng van bị kẹt dị vật cứng (xỉ hàn, đá sạn) làm quả bi bị bó cứng, mô-tơ không đủ lực kéo gây hiện tượng kẹt cơ học.

  • Cách khắc phục: Sử dụng đồng hồ đo áp kiểm tra lại nguồn điện đầu vào và sơ đồ đấu nối dây. Nếu kẹt rác, cần cô lập dòng chảy, tháo van ra khỏi đường ống để kiểm tra và loại bỏ dị vật.

• Rò rỉ môi chất tại hai đầu mặt bích kết nối:

  • Nguyên nhân: Do các bu-lông bị lỏng sau thời gian dài đường ống chịu rung chấn, hoặc gioăng đệm mặt bích bị rách, lão hóa.

  • Cách khắc phục: Tiến hành siết đều lại hệ thống bu-lông bích. Nếu vẫn còn rò rỉ, cần tháo ra thay gioăng làm kín mặt bích mới.

• Van đóng mở không hết hành trình góc 90 độ:

  • Nguyên nhân: Cam hành trình bên trong bộ điện bị xê dịch vị trí cài đặt ban đầu hoặc hệ thống bánh răng bị mòn gãy.

  • Cách khắc phục: Mở nắp bộ điện, nới lỏng ốc hãm của cam hành trình và điều chỉnh lại góc ngắt điện cho chính xác theo góc mở/đóng của lòng bi cơ học, sau đó siết chặt lại vít hãm cam.

9. Van Duy Thành chuyên cung cấp Van Bi Mặt Bích Điều Khiển Điện DN15

Nếu anh đang tìm kiếm giải pháp tự động hóa tối ưu cho hệ thống đường ống quy mô nhỏ của mình, Van Duy Thành tự hào là đơn vị uy tín hàng đầu cung cấp sản phẩm van bi mặt bích điều khiển điện DN15 chất lượng cao trên toàn quốc. Chúng tôi phân phối đa dạng các chủng loại vật liệu cùng đầy đủ các mã model bộ điện thông minh như EOT05-O-DS-K2, EOT10, EOT20, EOT60.

Mua hàng tại Van Duy Thành, quý khách luôn được cam kết:

• Sản phẩm chính hãng 100%, nhập khẩu trực tiếp với đầy đủ chứng chỉ CO, CQ.

• Chính sách bảo hành chính hãng lên tới 12 tháng, hỗ trợ đổi mới lỗi từ nhà sản xuất.

• Giá thành cạnh tranh nhất thị trường, mức chiết khấu cực sâu cho các dự án và nhà thầu công trình.

• Đội ngũ kỹ thuật hỗ trợ tận tình từ khâu tư vấn lựa chọn cấu hình, lắp đặt đến bảo dưỡng trọn đời.

Quý khách cần nhận báo giá ưu đãi và hỗ trợ kỹ thuật nhanh nhất, xin vui lòng liên hệ trực tiếp qua:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com
