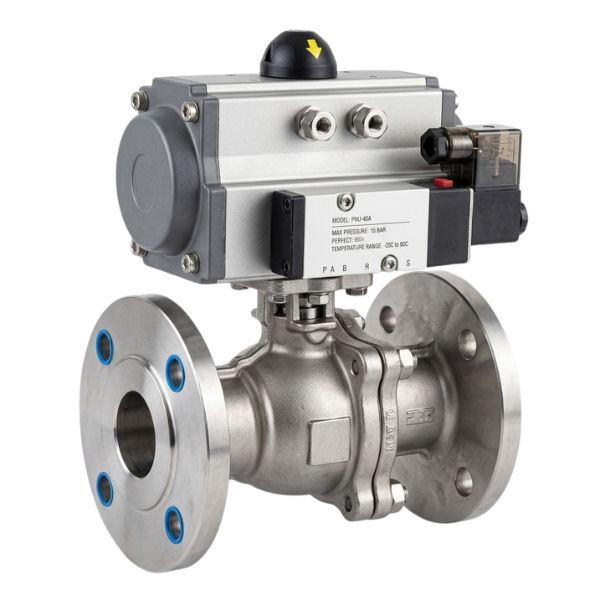

Van Bi Điều Khiển Khí Nén Tác Động Đơn DN15 - DN300

Giới Thiệu Van Bi Điều Khiển Khí Nén Tác Động Đơn

Trong các hệ thống tự động hóa công nghiệp hiện đại, việc kiểm soát dòng chảy một cách chuẩn xác, nhanh chóng và an toàn tuyệt đối là yếu tố sống còn đối với mọi dây chuyền sản xuất. Van bi điều khiển khí nén tác động đơn (Spring Return Pneumatic Ball Valve) là một trong những giải pháp van cơ điện khí nén hàng đầu hiện nay.

Sản phẩm kết hợp giữa cấu trúc van bi quay góc 90 độ (quarter-turn) bền bỉ cùng bộ truyền động khí nén tích hợp hệ thống lò xo hồi vị thông minh. Thiết bị này được thiết kế đặc biệt cho các vị trí trọng yếu đòi hỏi cơ chế an toàn dự phòng (Fail-Safe) – nơi van phải tự động trở về trạng thái định sẵn (thường đóng hoặc thường mở) ngay khi xảy ra sự cố tụt áp khí hoặc mất nguồn cấp.

Hiện nay, sản phẩm đang được Van Duy Thành phân phối trực tiếp từ các quốc gia có nền công nghiệp van hàng đầu như Hàn Quốc, Đài Loan, Nhật Bản, đáp ứng toàn diện mọi quy chuẩn kỹ thuật quốc tế khắt khe.

1. Tính Năng Của Van Bi Điều Khiển Khí Nén Tác Động Đơn

Van bi khí nén tác động đơn sở hữu nhiều tính năng kỹ thuật ưu việt, nâng cao hiệu suất vận hành hệ thống:

Khả năng tự phản hồi an toàn (Fail-Safe Function)

• Tự động phản hồi: Khi xảy ra sự cố gián đoạn nguồn cấp khí nén, hệ thống lò xo nén dự phòng bên trong bộ truyền động sẽ bung ra và ngay lập tức đưa bi van về vị trí an toàn ban đầu:

  • Fail-Closed (Thường đóng - NC): Tự động đóng chặt để cô lập lưu chất, ngăn chặn rò rỉ hóa chất độc hại hoặc tràn chất lỏng.

  • Fail-Open (Thường mở - NO): Tự động mở rộng hoàn toàn để giải áp, xả tràn hoặc cung cấp nước làm mát cho các hệ thống chống quá nhiệt/quá áp.

Đa dạng phương thức vận hành

• Chế độ ON/OFF siêu tốc: Đóng/mở góc 90° chỉ trong vòng 1 – 2 giây, nhanh hơn đáng kể so với dòng van điều khiển bằng motor điện.

• Chế độ điều tiết lưu lượng tuyến tính (Modulating): Khi gắn thêm bộ điều tiết khí nén (Electro-Pneumatic Positioner) nhận tín hiệu 4–20mA hoặc 0–10V, van có khả năng mở ở nhiều góc linh hoạt (15°, 30°, 45°, 60°, 90°) phục vụ kiểm soát lưu lượng tự động.

Tương thích tuyệt đối với các phụ kiện điều khiển

• Mặt kết nối bộ khí nén đạt chuẩn ISO 5211, dễ dàng lắp đặt thêm:

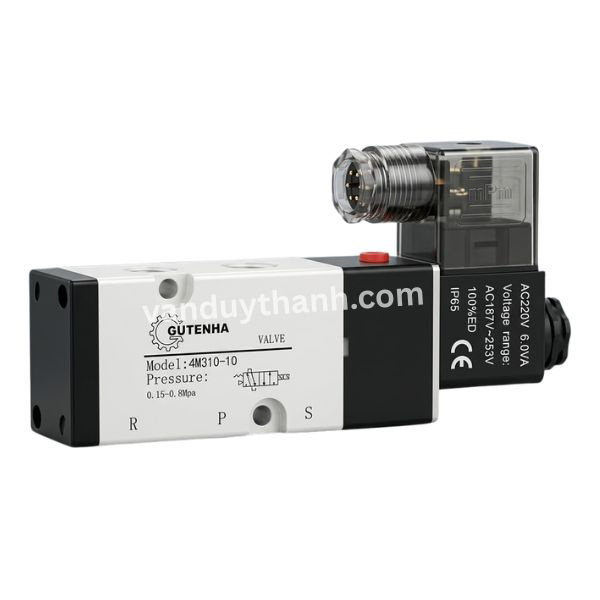

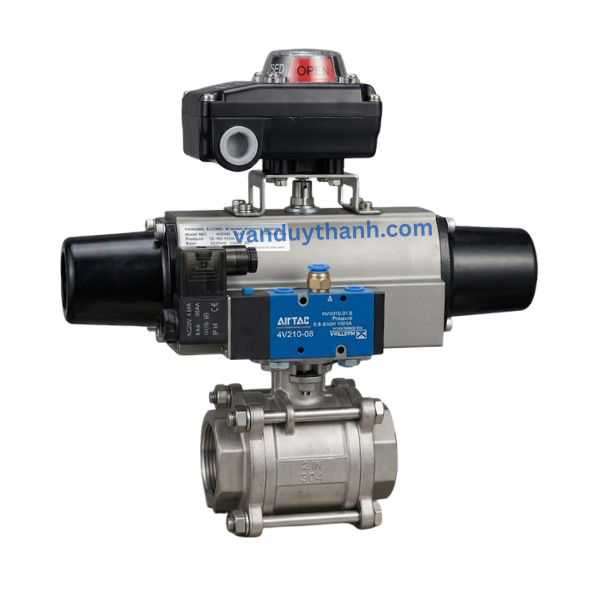

  • Van điện từ khí nén (Solenoid Valve 24V / 220V)

  • Hộp công tắc hành trình (Limit Switch Box) báo trạng thái mở/đóng về trung tâm PLC

  • Bộ giảm thanh khí nén và van xả nhanh

2. Tác Dụng Của Van Bi Điều Khiển Khí Nén Tác Động Đơn

Thiết bị đóng vai trò mắt xích vận hành quan trọng trong mạng lưới ống dẫn:

• Đóng/ngắt dòng chảy dứt khoát: Nhờ thiết kế bi rỗng đục lỗ xuyên tâm ép sát gioăng PTFE, van ngăn dòng chảy hoàn toàn, chống thất thoát áp suất trên hệ thống.

• Bảo vệ toàn diện dây chuyền và nhân sự: Tác dụng cốt lõi của bộ tác động đơn là hoạt động như một cơ chế ngắt khẩn cấp (Emergency Shutdown - ESD), ngăn ngừa các rủi ro cháy nổ, tràn hóa chất hoặc áp lực quá tải khi hệ thống nguồn bị ngắt đột ngột.

• Chuyển hướng hoặc trộn dòng: Đối với phiên bản van bi 3 ngã (dạng chữ L hoặc chữ T), thiết bị giúp điều hướng lưu chất từ nhánh này sang nhánh khác hoặc hòa trộn hai dòng lưu chất vào một đường ống thống nhất.

3. Ưu Điểm, Nhược Điểm Của Van Bi Điều Khiển Khí Nén Tác Động Đơn

Ưu điểm vượt trội

• Độ an toàn phòng chống cháy nổ cực cao: Sử dụng hoàn toàn bằng năng lượng khí nén, không sinh tia lửa điện, vô cùng lý tưởng cho môi trường lọc hóa dầu, kho gas, nhà máy sản xuất cồn, sơn hoặc dung môi.

• Cơ chế Fail-Safe không phụ thuộc pin tích điện: Lực đàn hồi từ các cụm lò xo thép carbon dạng module hoạt động thuần cơ học, không lo hỏng hóc pin dự phòng như van điện.

• Lưu lượng dòng chảy tối đa (Full Port): Cửa van rộng bằng đường kính ống, giảm thiểu ma sát, giữ nguyên lưu lượng và áp suất của chất lỏng.

• Độ bền cơ học cao, chống ăn mòn: Thân inox 304/316 kết hợp gioăng PTFE trơ với nhiều loại hóa chất mạnh và chịu được nhiệt độ lên đến 200°C.

Nhược điểm cần lưu ý

• Kích thước bộ truyền động lớn hơn: Do phải chừa không gian chứa cụm lò xo đối trọng bên trong piston, actuator tác động đơn thường dài và nặng hơn actuator tác động kép (Double Acting) cùng cỡ.

• Yêu cầu áp lực khí nén cao hơn: Cần áp khí đủ mạnh (thường từ 4 – 8 bar) để vừa thắng được mô-men xoắn của van, vừa nén được các khối lò xo lại trong chu kỳ đóng/mở đầu tiên.

• Giá thành đầu tư ban đầu cao hơn: Do kết cấu cơ khí tinh xảo của cụm lò xo, chi phí ban đầu thường cao hơn so với dòng tác động kép.

4. Cấu Tạo Của Van Bi Điều Khiển Khí Nén Tác Động Đơn

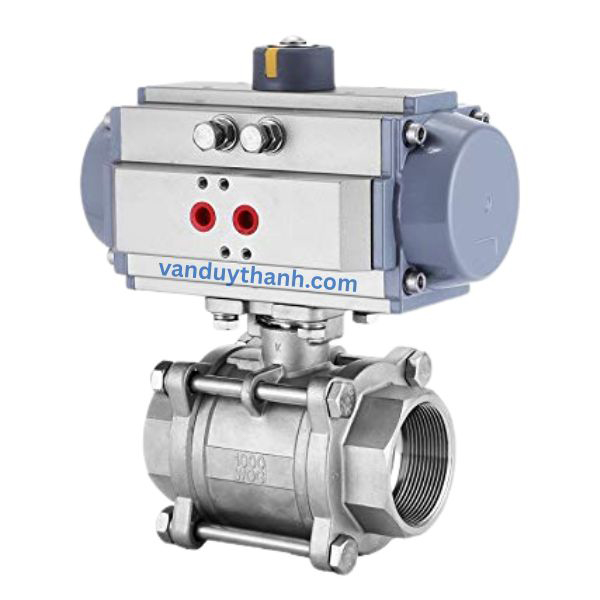

Sản phẩm được hợp thành từ hai cụm chi tiết chính: Thân van cơ (Ball Valve) và Bộ truyền động khí nén tác động đơn (Single Acting Actuator).

Cụm thân van bi cơ học (Valve Body)

• Thân van (Body): Chế tạo từ Inox 304, 316, thép WCB hoặc gang dẻo. Thiết kế thân chia làm 2 mảnh (2-PC) hoặc 3 mảnh (3-PC), giúp tháo lắp và bảo trì gioăng đệm tiện lợi mà không cần cắt bỏ đường ống.

• Quả bi (Ball): Làm bằng thép không gỉ gia công bóng gương, có lỗ khoét xuyên tâm cho lưu chất chảy qua.

• Trục van (Stem): Nối từ quả bi xuyên qua cổ van lên bộ truyền động, truyền động xoay mô-men 90°.

• Đệm làm kín (Seat & Seal): Gioăng PTFE hoặc EPDM chất lượng cao, đàn hồi tốt, ma sát thấp, tạo độ kín khít tuyệt đối khi đóng van.

Bộ truyền động khí nén tác động đơn (Pneumatic Actuator - Spring Return)

• Vỏ ngoài (Housing): Đúc từ hợp kim nhôm Anodized, phủ lớp sơn Epoxy chống ăn mòn từ môi trường ngoài trời hoặc nhà xưởng ẩm ướt.

• Piston & Thanh răng (Rack & Pinion): Chuyển đổi chuyển động tịnh tiến của khí nén thành chuyển động quay góc vuông đồng trục với van.

• Cụm lò xo nén (Pre-loaded Springs): Được bố trí đối xứng hai bên buồng khí, có nhiệm vụ đàn hồi đẩy piston về vị trí ban đầu.

5. Nguyên Lý Làm Việc Của Van Bi Khí Nén Tác Động Đơn

Nguyên lý vận hành của thiết bị dựa trên sự kết hợp giữa áp lực khí nén và lực đàn hồi cơ học của lò xo:

Chu trình cấp khí (Mở van hoặc Đóng van - tùy cài đặt ban đầu):

1. Khí nén được cấp vào cổng cấp khí của bộ truyền động với áp suất từ 3 – 8 bar.

2. Áp lực khí nén đẩy 2 piston tịnh tiến sang hai bên thành xi-lanh.

3. Piston nén các cụm lò xo hồi vị ở hai đầu lại, đồng thời thanh răng gắn trên piston ăn khớp xoay trục van một góc 90°, đưa quả bi về trạng thái hoạt động mong muốn.

Chu trình ngắt khí (Tự động hồi vị):

1. Khi van điện từ ngắt cấp khí hoặc khi hệ thống gặp sự cố mất áp khí nén, áp lực trong buồng xả dần về 0.

2. Lực nén tích lũy trong các cụm lò xo tự động bung ra, đẩy ngược hai piston trở lại vị trí trung tâm.

3. Chuyển động này xoay trục van ngược lại 90°, đưa van trở về trạng thái an toàn ban đầu (thường đóng hoặc thường mở) một cách tức thì và hoàn toàn tự động.

6. Môi Trường Ứng Dụng Của Van Bi Khí Nén Tác Động Đơn

Nhờ khả năng vận hành bền bỉ và đặc tính an toàn tuyệt đối, sản phẩm được ứng dụng rộng rãi trong các ngành công nghiệp:

• Hệ thống cấp thoát nước & xử lý nước thải: Sử dụng đóng/mở tự động trong các trạm bơm, nhà máy xử lý nước sạch, bể xử lý hóa chất.

• Nhà máy chế biến thực phẩm, bia - rượu - nước giải khát, dược phẩm: Sử dụng phiên bản van bi Inox 316 vi sinh chịu chuẩn CIP/SIP, đảm bảo tiêu chuẩn an toàn vệ sinh nghiêm ngặt.

• Hệ thống hơi nóng (Steam) & khí nén: Vận hành bền bỉ tại các lò hơi công nghiệp, đường ống dẫn khí nén nhà xưởng cơ khí, may mặc.

• Công nghiệp hóa chất, dầu khí & dung môi: Đảm bảo an toàn ngắt xả tự động trong các đường ống dẫn axit, kiềm, dung môi hữu cơ dễ bắt lửa.

7. Hướng Dẫn Lắp Đặt Van Bi Điều Khiển Khí Nén Chuẩn Kỹ Thuật

Để van vận hành trơn tru và đạt tuổi thọ tối đa, quá trình lắp đặt cần tuân thủ các bước sau:

Bước 1: Chuẩn bị và kiểm tra trước khi lắp ráp

• Vệ sinh sạch sẽ bên trong đường ống, loại bỏ hoàn toàn xỉ hàn, mạt kim loại, rác thải để tránh làm trầy xước bề mặt quả bi hoặc làm rách gioăng PTFE.

• Kiểm tra thông số áp lực và chiều kết nối mặt bích (JIS, ANSI, BS, DIN) hoặc ren trên ống sao cho đồng bộ hoàn toàn với thân van.

Bước 2: Thi công gắn van lên đường ống

• Khi lắp ren: Sử dụng băng tan (teflon tape) quấn đều tay, vặn siết vừa đủ lực để tránh nứt vỡ cổ ren.

• Khi lắp bích: Đặt gioăng đệm làm kín đúng tâm giữa 2 mặt bích, siết ốc bu lông theo nguyên tắc đối xứng chéo nhau từng vòng một để lực ép phân bổ đều khắp chu vi làm kín.

• Ưu tiên lắp thân van theo phương thẳng đứng (bộ khí nén hướng lên trên) hoặc nằm ngang. Tránh lắp lộn ngược đầu khí nén xuống dưới đất để hạn chế đọng ẩm, bụi bẩn.

Bước 3: Đấu nối nguồn khí nén và thiết bị phụ trợ

• Nguồn khí nén cấp vào bộ truyền động phải qua bộ lọc khí, tra dầu và điều áp (Air Filter Regulator) để loại bỏ hoàn toàn hơi nước, cặn rỉ bẩn.

• Kết nối van điện từ khí nén, dây tín hiệu điều khiển đúng sơ đồ kỹ thuật.

Bước 4: Chạy thử nghiệm và nghiệm thu

• Cấp khí thử nghiệm đóng/mở không tải từ 3 – 5 lần để quan sát độ mượt của góc xoay 90° và phản hồi của lò xo khi xả khí.

• Mở van đường ống để chạy thử áp suất thực tế, kiểm tra kỹ các điểm ghép nối xem có xảy ra hiện tượng rò rỉ lưu chất hay không.

8. Quý Khách Cần Tham Khảo Thêm Thông Tin Hãy Liên Hệ Ngay Với vanduythanh.com

Van Duy Thành là đơn vị chuyên cung cấp các dòng van công nghiệp, van điều khiển khí nén và thiết bị phụ kiện đường ống chính hãng với chính sách hỗ trợ kỹ thuật chuyên sâu và mức giá cạnh tranh hàng đầu thị trường:

• Hàng nhập khẩu chính ngạch từ Hàn Quốc, Đài Loan, Nhật Bản đầy đủ chứng chỉ CO/CQ.

• Hàng sẵn kho số lượng lớn từ kích cỡ nhỏ DN15 đến kích cỡ lớn DN300, giao hàng nhanh chóng trên toàn quốc.

• Đội ngũ kỹ thuật viên dày dặn kinh nghiệm sẵn sàng tư vấn giải pháp lắp đặt và hỗ trợ kỹ thuật 24/7.
