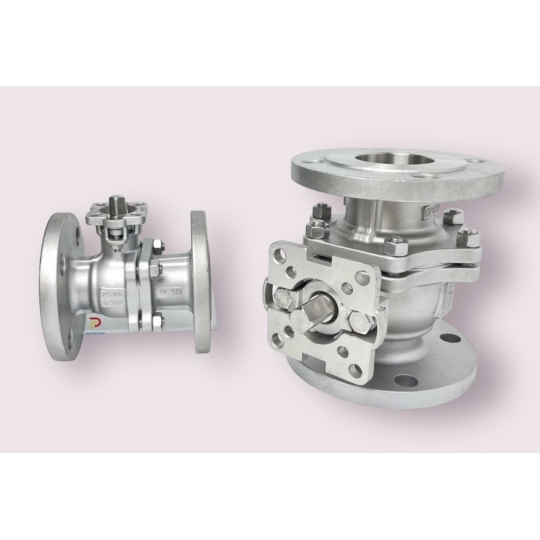

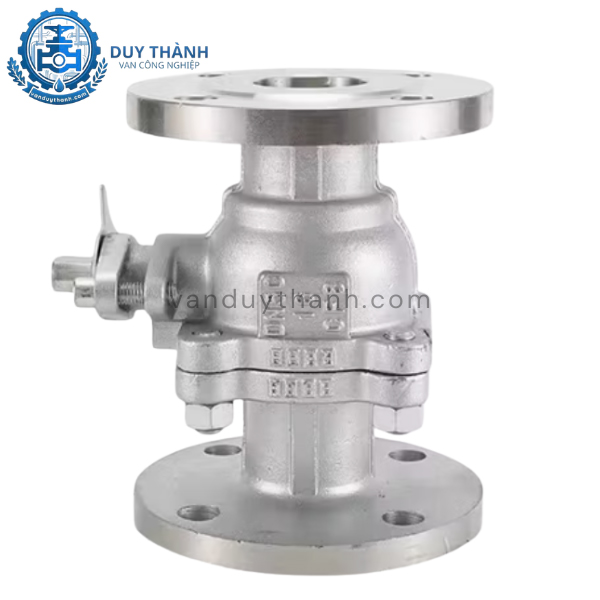

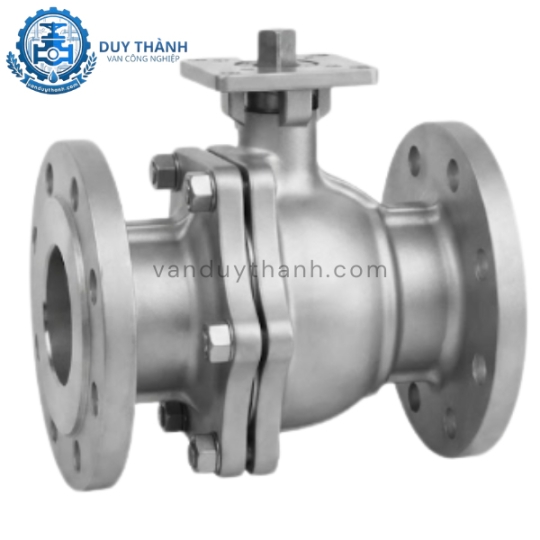

Van Bi Inox Mặt Bích Jaki 01
Van bi inox mặt bích Jaki 01 Model Q41F-10K là dòng van tay gạt cao cấp đến từ thương hiệu JAKI Đài Loan, được thiết kế chuyên dụng cho các hệ thống đòi hỏi khả năng chống ăn mòn và độ kín khít tuyệt đối. Với cấu tạo toàn thân từ inox chất lượng cao, sản phẩm sở hữu tính năng kháng hóa chất ưu việt, chịu được áp lực làm việc PN16 và nhiệt độ lên tới 150°C. Điểm mạnh của model này là kiểu kết nối mặt bích tiêu chuẩn BS, giúp việc lắp đặt và bảo trì trên các hệ thống đường ống kích cỡ từ DN25 đến DN300 trở nên dễ dàng, ổn định. Thiết kế bi van khoét rỗng thông minh giúp tối ưu hóa lưu lượng dòng chảy, giảm thiểu sụt áp. Đây là lựa chọn hàng đầu cho các môi trường nước sạch, hóa chất và thực phẩm mà Van Duy Thành đang phân phối.
Van bi inox mặt bích Jaki 01 không chỉ đơn thuần là một thiết bị đóng ngắt mà còn sở hữu nhiều tính năng kỹ thuật tiên tiến, đáp ứng các tiêu chuẩn khắt khe trong công nghiệp:
Vật liệu Inox toàn phần: Tính năng nổi bật nhất là khả năng chống oxy hóa tuyệt vời. Việc sử dụng inox cho cả thân van, bi van và trục van giúp thiết bị không bị gỉ sét trong môi trường độ ẩm cao hoặc tiếp xúc với các hóa chất có tính ăn mòn nhẹ đến trung bình.
Thiết kế Full Bore (Cửa mở tối đa): Lỗ hổng của bi van có kích thước bằng với đường kính trong của ống, cho phép chất lỏng lưu thông mà không bị cản trở, tính năng này giúp giảm thiểu hiện tượng xoáy và sụt áp trên đường ống.
Vận hành tay gạt linh hoạt: Bộ phận tay gạt được thiết kế tối ưu về lực cơ học, giúp người vận hành có thể đóng hoặc mở van một cách nhanh chóng chỉ bằng một thao tác gạt 90 độ.
Khả năng làm kín kép: Sử dụng gioăng làm kín cao cấp (thường là PTFE), van đảm bảo độ kín khít tuyệt đối ở cả hai phía của bi van, ngăn chặn hoàn toàn tình trạng rò rỉ lưu chất ra môi trường bên ngoài.
Trong sơ đồ vận hành của một hệ thống đường ống, Model Q41F-10K đóng vai trò quyết định đến hiệu suất và độ an toàn:
Tác dụng chính yếu nhất của van bi Jaki 01 là cô lập một đoạn đường ống hoặc thiết bị hạ nguồn. Với cấu trúc bi quay, van cung cấp khả năng ngắt dòng tức thì, rất quan trọng trong các tình huống cần bảo trì khẩn cấp hoặc cách ly khu vực xảy ra sự cố.
Nhờ bề mặt inox được xử lý mịn và bóng, van có tác dụng ngăn chặn sự bám dính của vi khuẩn, tạp chất hoặc các mảng bám sinh học. Điều này đặc biệt có ý nghĩa trong các dây chuyền sản xuất nước giải khát, thực phẩm và dược phẩm.
Van có tác dụng bảo vệ hệ thống trước sự biến động của áp suất (lên đến PN16) và nhiệt độ (lên đến 150°C). Cấu trúc mặt bích giúp phân bổ lực đồng đều, ngăn chặn sự rung lắc và biến dạng đường ống khi dòng chảy có vận tốc lớn.
Van Bi Inox Mặt Bích Jaki 01 được chế tạo và kiểm định dựa trên các thông số kỹ thuật tiêu chuẩn quốc tế:
| Đặc tính | Chi tiết kỹ thuật |
| Thương hiệu | JAKI TAIWAN |
| Model | Q41F-10K |
| Chất liệu thân | Toàn thân Inox (304 hoặc 316) |
| Kích thước (Size) | DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300 |
| Kiểu vận hành | Tay gạt (Lever Handle) |
| Tiêu chuẩn kết nối | Mặt bích tiêu chuẩn BS |
| Áp lực làm việc | PN16 |
| Nhiệt độ làm việc | Max 150°C |
| Môi trường sử dụng | Nước sạch, hóa chất, dầu khí, thực phẩm, hơi nóng nhẹ |
Sản phẩm là một hệ thống các bộ phận cơ khí chính xác được lắp ráp đồng bộ:
Được đúc nguyên khối hoặc ghép mảnh từ inox, có hai mặt bích đúc liền ở hai đầu. Thân van dày dặn, chịu được ứng suất cơ học cao từ đường ống.
Trái tim của thiết bị, là một quả cầu inox được khoét lỗ xuyên tâm. Bi van được mài bóng gương để giảm ma sát tối đa khi tiếp xúc với gioăng lót, giúp việc vận hành nhẹ nhàng và tăng tuổi thọ thiết bị.
Trục kết nối giữa tay gạt và bi van, làm bằng inox cường độ cao. Trục van thường có thiết kế chống văng (Anti-blowout stem) để đảm bảo an toàn ngay cả khi áp suất hệ thống tăng cao đột ngột.
Thường được chế tạo từ hợp chất PTFE (Teflon) hoặc R-PTFE. Đây là bộ phận đảm bảo van không bị rò rỉ. Vật liệu này có hệ số ma sát thấp và khả năng chịu nhiệt độ lên đến 150°C.
Làm bằng inox hoặc thép bọc nhựa cách nhiệt, giúp người vận hành nhận biết trạng thái đóng/mở của van thông qua góc nghiêng của tay cầm.
Nguyên lý làm việc của van bi Jaki 01 dựa trên chuyển động xoay 90 độ của bi van quanh trục của nó:
Trạng thái mở: Khi tay gạt nằm song song với đường ống, lỗ xuyên tâm của bi van sẽ trùng với hướng dòng chảy. Lưu chất đi qua van một cách dễ dàng với lưu lượng lớn nhất.
Trạng thái đóng: Khi người vận hành gạt tay cầm một góc 90 độ (vuông góc với đường ống), bi van sẽ xoay theo. Lúc này, phần thân đặc của bi van sẽ chắn ngang dòng chảy và ép chặt vào gioăng PTFE, ngăn chặn hoàn toàn môi chất đi qua.
Lưu ý: Van bi thường được khuyến cáo chỉ dùng cho chức năng đóng hoặc mở hoàn toàn. Không nên dùng van bi để tiết lưu (mở hé) trong thời gian dài vì áp lực dòng chảy có thể làm mòn gioăng và bi van không đồng đều.
Nhờ sự bền bỉ của vật liệu inox và tính tiện dụng của mặt bích, sản phẩm được ứng dụng rộng rãi trong:
Hệ thống xử lý nước: Nước cấp, nước sạch đô thị, hệ thống lọc RO và xử lý nước thải công nghiệp.
Công nghiệp thực phẩm: Các dây chuyền sản xuất sữa, nước giải khát, dầu ăn và rượu bia.
Ngành hóa chất: Vận chuyển dung dịch axit loãng, bazo, muối và các loại dung môi hữu cơ.
Hệ thống hơi và nhiệt: Các đường ống dẫn nước nóng, hơi bão hòa nhiệt độ thấp trong các khách sạn, tòa nhà và nhà máy dệt nhuộm.
Dầu khí và hàng hải: Sử dụng trên các tàu biển hoặc giàn khoan nơi có môi trường muối biển ăn mòn mạnh.
Việc lắp đặt đúng kỹ thuật sẽ quyết định đến 80% tuổi thọ của van:
Vệ sinh đường ống: Trước khi lắp, cần thổi sạch bụi bẩn, xỉ hàn bên trong ống để tránh làm trầy xước bi van và gioăng PTFE khi vận hành lần đầu.
Kiểm tra khoảng cách bích: Đảm bảo khoảng cách giữa hai mặt bích đường ống vừa vặn với chiều dài thân van. Không dùng lực của bu lông để ép hai mặt bích lại nếu khoảng cách quá xa, vì sẽ gây ứng suất dư làm gãy tai van.
Sử dụng gioăng mặt bích: Mặc dù van bi đã có độ kín cao, nhưng khi kết nối bích cần thêm gioăng cao su hoặc gioăng chì phù hợp với nhiệt độ 150°C để đảm bảo kín khít tuyệt đối giữa van và ống.
Siết bu lông: Siết bu lông đối xứng qua tâm (theo hình sao) để lực ép được phân bổ đều, tránh tình trạng vênh bích gây rò rỉ.
Vận hành thử: Sau khi lắp, hãy thực hiện đóng/mở thử 2-3 lần để kiểm tra độ trơn tru của tay gạt trước khi cấp lưu chất vào hệ thống.
Trong bối cảnh thị trường có nhiều dòng van kém chất lượng, việc tìm kiếm một đơn vị uy tín như Van Duy Thành là ưu tiên hàng đầu của các chủ đầu tư và nhà thầu.
Chất lượng Đài Loan chính danh: Sản phẩm Model Q41F-10K thương hiệu JAKI do chúng tôi phân phối là hàng nhập khẩu trực tiếp, đầy đủ giấy tờ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng).
Dải kích thước sẵn kho: Từ DN25 đến DN300, chúng tôi luôn có sẵn số lượng lớn tại kho để đáp ứng tiến độ cho các công trình lớn nhỏ trên toàn quốc.
Tư vấn kỹ thuật tận tâm: Đội ngũ chuyên viên của Van Duy Thành sẽ giúp bạn lựa chọn đúng Model và loại vật liệu phù hợp nhất với điều kiện vận hành thực tế của hệ thống.
Giá cả cạnh tranh: Là đơn vị nhập khẩu trực tiếp, chúng tôi cam kết mang đến mức giá tối ưu nhất, cùng chính sách chiết khấu hấp dẫn cho các đơn vị thi công.
Bảo hành dài hạn: Chính sách bảo hành 12 tháng, 1 đổi 1 nếu lỗi do nhà sản xuất, mang lại sự yên tâm tuyệt đối cho quý khách hàng.
Quý khách hàng đang tìm kiếm giải pháp tối ưu cho hệ thống đường ống của mình? Hãy liên hệ ngay với Van Duy Thành để sở hữu dòng Van bi inox mặt bích Jaki 01 chất lượng cao cùng dịch vụ chuyên nghiệp nhất!
