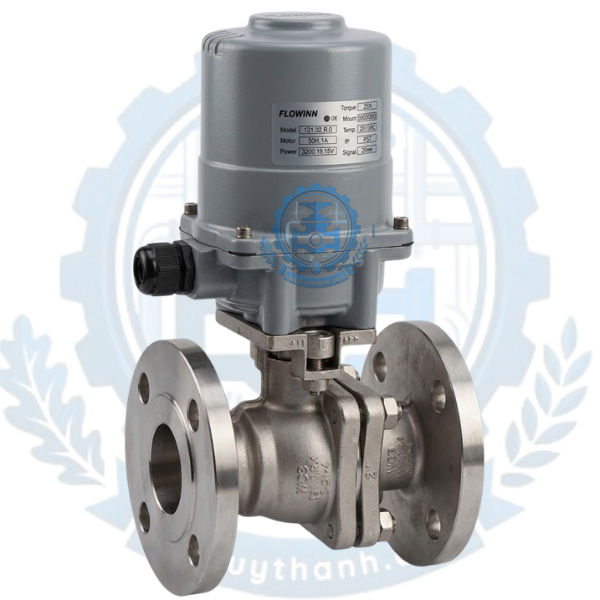

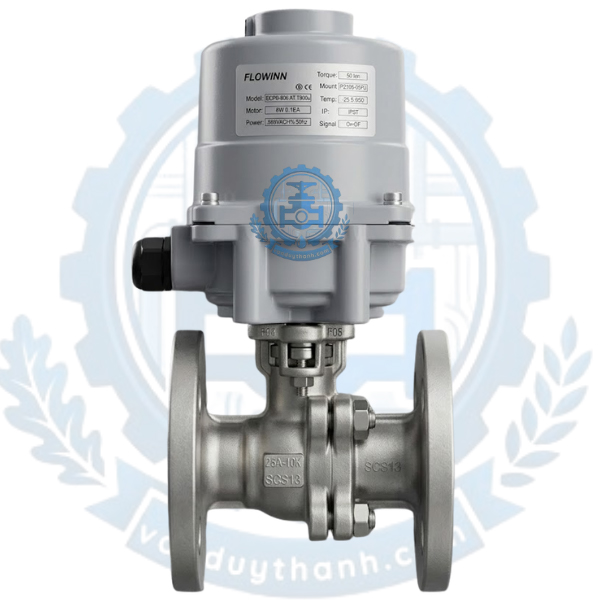

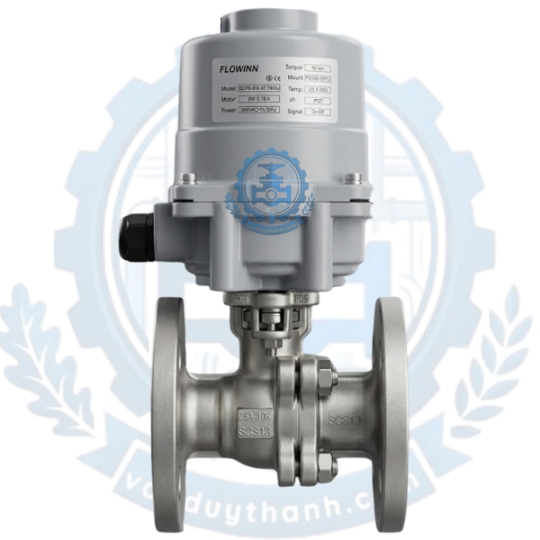

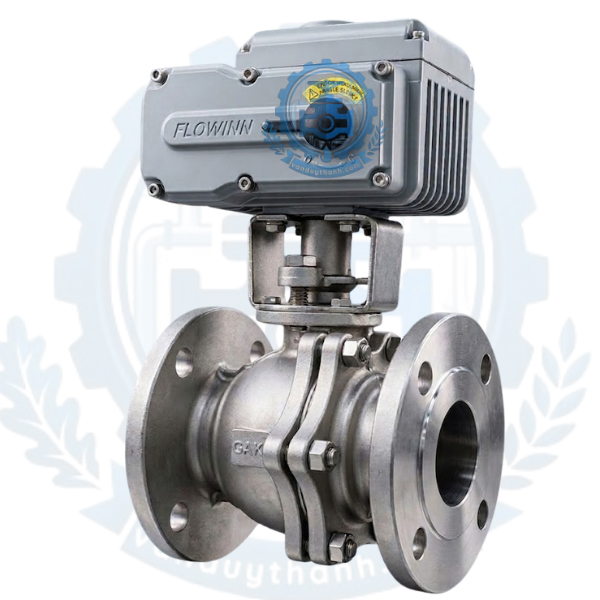

Van Bi Mặt Bích Điều Khiển Điện DN25

1. Tính năng của Van Bi Mặt Bích Điều Khiển Điện DN25

Van bi mặt bích điều khiển điện DN25 là một trong những dòng thiết bị tự động hóa phổ biến nhất hiện nay, chuyên dùng cho các đường ống dẫn phi 34mm. Sở hữu thiết kế kết hợp giữa cơ học chính xác và động cơ điện thông minh, van mang lại nhiều tính năng vượt trội:

• Tự động hóa dây chuyền: Vận hành hoàn toàn bằng mô-tơ điện, thay thế dòng van cơ tay gạt truyền thống. Thiết bị dễ dàng kết nối với hệ thống điều khiển trung tâm PLC nhằm thiết lập quy trình vận hành tự động từ xa một cách an toàn.

• Lưu lượng dòng chảy tối đa (Full Bore): Nhờ thiết kế lỗ khoét của bi van bằng chính đường kính trong của đường ống dẫn, dòng lưu chất khi đi qua van ở trạng thái mở hoàn toàn sẽ không bị cản trở, đảm bảo áp suất ổn định và không sinh ra hiện tượng dòng xoáy.

• Hành trình đóng mở chuẩn xác: Bên trong khoang điện tích hợp hệ thống mạch điều khiển và công tắc hành trình thông minh, tự động ngắt nguồn cấp khi van đi hết góc xoay góc vuông 90 độ, giúp tăng tuổi thọ cuộn đồng và tránh hiện tượng quá tải, chập cháy.

• Kết cấu bảo vệ tối ưu: Vỏ ngoài của bộ điện được đúc từ hợp kim nhôm chịu lực, phủ lớp sơn epoxy cách điện và đạt tiêu chuẩn chống nước, chống bụi quốc tế IP67, cho phép thiết bị hoạt động tốt dưới thời tiết mưa gió hay môi trường hầm lò ẩm ướt.

2. Tác dụng của Van Bi Mặt Bích Điều Khiển Điện DN25

Trong cấu trúc kỹ thuật của hệ thống đường ống công nghiệp và dân dụng, van bi điện DN25 giữ vai trò quyết định hiệu suất vận hành với các tác dụng cụ thể:

• Chặn dòng và phân phối môi chất: Cung cấp khả năng đóng kín tuyệt đối hoặc mở thông dòng lưu chất nhanh chóng nhờ sự tiếp xúc khít giữa mặt quả bi inox và gioăng làm kín Teflon, ngăn chặn hoàn toàn rủi ro rò rỉ môi chất.

• Điều tiết lưu lượng tự động: Phiên bản điều khiển tuyến tính (nhận tín hiệu analog 4-20mA hoặc 0-10V) có tác dụng điều tiết tỷ lệ đóng mở của van theo các góc từ 0 đến 90 độ, đáp ứng chính xác nhu cầu pha trộn hóa chất, cấp lưu lượng nước hoặc định lượng áp suất khí nén.

• Bảo vệ hệ thống khép kín: Khả năng đóng ngắt tự động nhanh chóng giúp cô lập nhanh vùng xảy ra sự cố trên đường ống khi nhận tín hiệu cảnh báo từ cảm biến áp suất hay nhiệt độ, giảm thiểu thiệt hại cho hệ thống.

3. Thông số kỹ thuật của Van Bi Mặt Bích Điều Khiển Điện DN25

Để việc tính toán và lựa chọn thiết bị phù hợp với các tiêu chuẩn bản vẽ thiết kế, quý khách hàng có thể tham khảo bảng thông số kỹ thuật chi tiết của dòng sản phẩm DN25 dưới đây:

4. Cấu tạo của Van Bi Mặt Bích Điều Khiển Điện DN25

Thiết bị được lắp ráp hoàn chỉnh từ hai khối bộ phận độc lập, hỗ trợ linh hoạt cho việc tháo rời bảo dưỡng hoặc thay thế: Thân van bi cơ học DN25 và Bộ actuator truyền động bằng điện năng.

4.1. Khối thân van bi cơ học kết nối bích

• Thân van (Body): Chế tạo từ chất liệu gang dẻo, thép carbon hoặc inox. Phần kết nối được thiết kế hai đầu đúc liền dải mặt bích tiêu chuẩn, giúp van bám chắc vào đường ống và chịu được áp lực rung lắc cao hơn các dạng nối ren.

• Bi van (Ball): Một quả cầu đúc bằng thép không gỉ (Inox 304/316) được gia công mài nhẵn bề mặt, có lỗ khoét xuyên tâm đúng bằng tiết diện ống phi 34mm.

• Trục van (Stem): Thanh kim loại đóng vai trò truyền lực momen xoắn từ mô-tơ điện xuống bi van.

• Gioăng Teflon (PTFE): Vòng đệm ôm khít xung quanh quả bi inox, giữ chức năng làm kín tuyệt đối khoang van, chịu nhiệt tốt và chống ăn mòn hiệu quả.

4.2. Khối bộ điều khiển điện (Actuator)

• Mô-tơ điện: Sử dụng cuộn dây đồng nguyên chất, sinh lực kéo lớn để vận hành trục cơ học.

• Hệ thống bánh răng giảm tốc: Giúp tối ưu hóa tốc độ quay và nhân momen xoắn, cho phép van xoay chuyển góc góc vuông mượt mà, hạn chế hiện tượng búa nước.

• Cam hành trình và bảng mạch: Định vị điểm ngắt điện chính xác ở trạng thái đóng hẳn hoặc mở hẳn.

• Bộ chỉ báo vị trí (Indicator): Thiết kế dạng kính trong suốt trên nắp bộ điện, giúp người vận hành kiểm tra được trạng thái OPEN hay CLOSE của van bằng mắt thường từ xa.

5. Nguyên lí làm việc của Van Bi Mặt Bích Điều Khiển Điện DN25

Cơ chế vận hành của van bi điện DN25 dựa trên nguyên lý chuyển hóa điện năng thành lực quay cơ học góc 90 độ:

• Chu trình Mở van: Khi hệ thống cấp nguồn điện vào cổng mở (Open) của bộ điện (Ví dụ model EOT05 hoặc EOT10), mô-tơ sẽ quay, truyền chuyển động qua hệ bánh răng giảm tốc xuống trục van làm quả bi inox xoay. Khi lỗ khoét của bi nằm song song, trùng khít hoàn toàn với lòng đường ống dẫn, dòng lưu chất được thông suốt hoàn toàn 100%. Khi đi hết hành trình mở góc 90 độ, công tắc hành trình tự động kích hoạt ngắt dòng điện.

• Chu trình Đóng van: Khi nguồn điện được đảo hướng cấp vào cổng đóng (Close), mô-tơ điện sẽ quay theo chiều ngược lại góc 90 độ. Trục van dẫn động bi xoay sao cho phần thành kín của quả bi chắn ngang dòng chảy. Đệm làm kín Teflon (PTFE) chịu áp lực ép chặt vào bề mặt quả bi tạo độ kín khít tuyệt đối. Khi đóng khít, công tắc hành trình hướng đóng sẽ tự ngắt điện cấp để bảo vệ động cơ.

6. Môi trường ứng dụng của Van Bi Mặt Bích Điều Khiển Điện DN25

Nhờ sự linh hoạt trong vật liệu sản xuất (gang, thép, inox, nhựa) phối hợp cùng đệm Teflon chịu nhiệt từ 0 đến 200 độ C, van làm việc bền bỉ trong nhiều môi trường lưu chất khác nhau:

• Hệ thống hơi nóng và khí nén: Phù hợp lắp đặt tại các đường ống của lò hơi, nồi hơi, thiết bị sấy nhờ dải chịu nhiệt cao của gioăng PTFE lên tới 200 độ C.

• Môi trường hóa chất ăn mòn mạnh: Phiên bản thân van bằng inox 304, inox 316 hoặc nhựa UPVC/CPVC ứng dụng xuất sắc cho các hệ thống dẫn axit, kiềm, nước biển, dung môi độc hại trong các nhà máy sản xuất hóa chất.

• Môi trường xử lý nước: Trạm bơm cấp nước sạch dân dụng, hệ thống lọc nước RO công nghiệp, nhà máy xử lý nước thải sinh hoạt.

• Ngành công nghiệp thực phẩm, dược phẩm: Đảm bảo độ sạch và an toàn vệ sinh cao nhờ kết cấu lòng van inox nhẵn mịn, không bám cặn bẩn trong quá trình dẫn sữa, nước giải khát, thuốc lỏng.

7. Hướng dẫn lắp đặt của Van Bi Mặt Bích Điều Khiển Điện DN25

Để van vận hành ổn định, không rò rỉ môi chất tại bích nối, quy trình lắp đặt cần tuân thủ nghiêm ngặt theo các bước kỹ thuật sau:

• Bước 1: Làm sạch đường ống: Vệ sinh, thổi sạch bụi bẩn, xỉ hàn, cát đá bám bên trong lòng ống dẫn phi 34mm và bề mặt bích nối trước khi đưa van vào vị trí.

• Bước 2: Cân chỉnh mặt bích: Đặt van vào giữa hai mặt bích đường ống sao cho mặt bích của van song song và đồng tâm với mặt bích ống. Đảm bảo tiêu chuẩn mặt bích của hai bên phải đồng nhất (Ví dụ cùng tiêu chuẩn JIS 10K hoặc PN16).

• Bước 3: Chèn đệm làm kín: Đặt gioăng đệm Teflon (PTFE) hoặc cao su chịu lực vào giữa hai mặt bích nhằm tăng độ kín khít cho mối nối.

• Bước 4: Siết bu-lông đều tay: Xỏ bu-lông qua các lỗ bích và tiến hành siết chặt từ từ theo quy tắc đối xứng (siết chéo góc nhau) để lực ép tản đều, tránh hiện tượng lệch bích làm rách gioăng đệm.

• Bước 5: Đấu nối nguồn điện: Mở nắp bộ điện, đấu nối dây nguồn (220V, 24V hoặc 380V) và dây tín hiệu theo đúng sơ đồ mạch điện được nhà sản xuất in bên trong nắp hộp điện. Sau khi đấu xong, siết chặt ốc cổ cáp để ngăn nước hoặc hơi ẩm xâm nhập vào khoang điện.

8. Những lỗi thường gặp và cách khắc phục của Van Bi Mặt Bích Điều Khiển Điện DN25

Trong quá trình vận hành lâu dài, hệ thống có thể xuất hiện một số sự cố cơ điện nhỏ. Quý khách có thể tự xử lý nhanh theo hướng dẫn dưới đây:

• Mô-tơ điện có nguồn nhưng van không xoay:

  • Nguyên nhân: Do nguồn điện cấp bị sụt áp, đấu sai dây tín hiệu; hoặc lòng van bị kẹt dị vật cứng (xỉ hàn, đá sạn) làm quả bi bị bó cứng, mô-tơ không đủ lực kéo gây kẹt dòng cơ học.

  • Cách khắc phục: Sử dụng đồng hồ đo áp kiểm tra lại nguồn điện đầu vào và sơ đồ đấu nối dây. Nếu kẹt rác, cần cô lập dòng chảy, tháo van ra khỏi đường ống để kiểm tra và loại bỏ dị vật.

• Rò rỉ lưu chất ở vị trí cổ trục van:

  • Nguyên nhân: Gioăng làm kín cổ trục (O-ring) bị mài mòn, chai cứng sau thời gian dài chịu dải nhiệt độ cao từ 0 đến 200 độ C.

  • Cách khắc phục: Tiến hành siết thêm đai ốc ép gioăng cổ trục hoặc liên hệ tháo van để thay mới gioăng đệm cổ.

• Van đóng mở không hết hành trình góc 90 độ:

  • Nguyên nhân: Cam hành trình bên trong bộ điện bị xê dịch vị trí cài đặt ban đầu hoặc hệ thống bánh răng bị mòn gãy.

  • Cách khắc phục: Mở nắp bộ điện, nới lỏng ốc hãm của cam hành trình và điều chỉnh lại góc ngắt điện cho chính xác theo góc vuông mở/đóng của lòng bi cơ học, sau đó siết chặt lại vít hãm cam.

9. Van Duy Thành chuyên cung cấp Van Bi Mặt Bích Điều Khiển Điện DN25

Nếu anh đang tìm kiếm giải pháp tự động hóa tối ưu cho hệ thống đường ống công trình của mình, Van Duy Thành tự hào là đơn vị uy tín hàng đầu cung cấp sản phẩm van bi mặt bích điều khiển điện DN25 chất lượng cao trên toàn quốc. Chúng tôi phân phối đa dạng chủng loại vật liệu cùng đầy đủ các mã bộ điện thông minh như EOT05-O-DS-K2, EOT10, EOT20, EOT60.

Mua hàng tại Van Duy Thành, quý khách luôn được cam kết:

• Sản phẩm chính hãng 100%, nhập khẩu trực tiếp với đầy đủ chứng chỉ CO, CQ.

• Chính sách bảo hành chính hãng lên tới 12 tháng, hỗ trợ đổi mới lỗi từ nhà sản xuất.

• Giá thành cạnh tranh nhất thị trường, mức chiết khấu cực sâu cho các dự án và nhà thầu công trình.

• Đội ngũ kỹ thuật hỗ trợ tận tình từ khâu tư vấn lựa chọn cấu hình, lắp đặt đến bảo dưỡng trọn đời.
