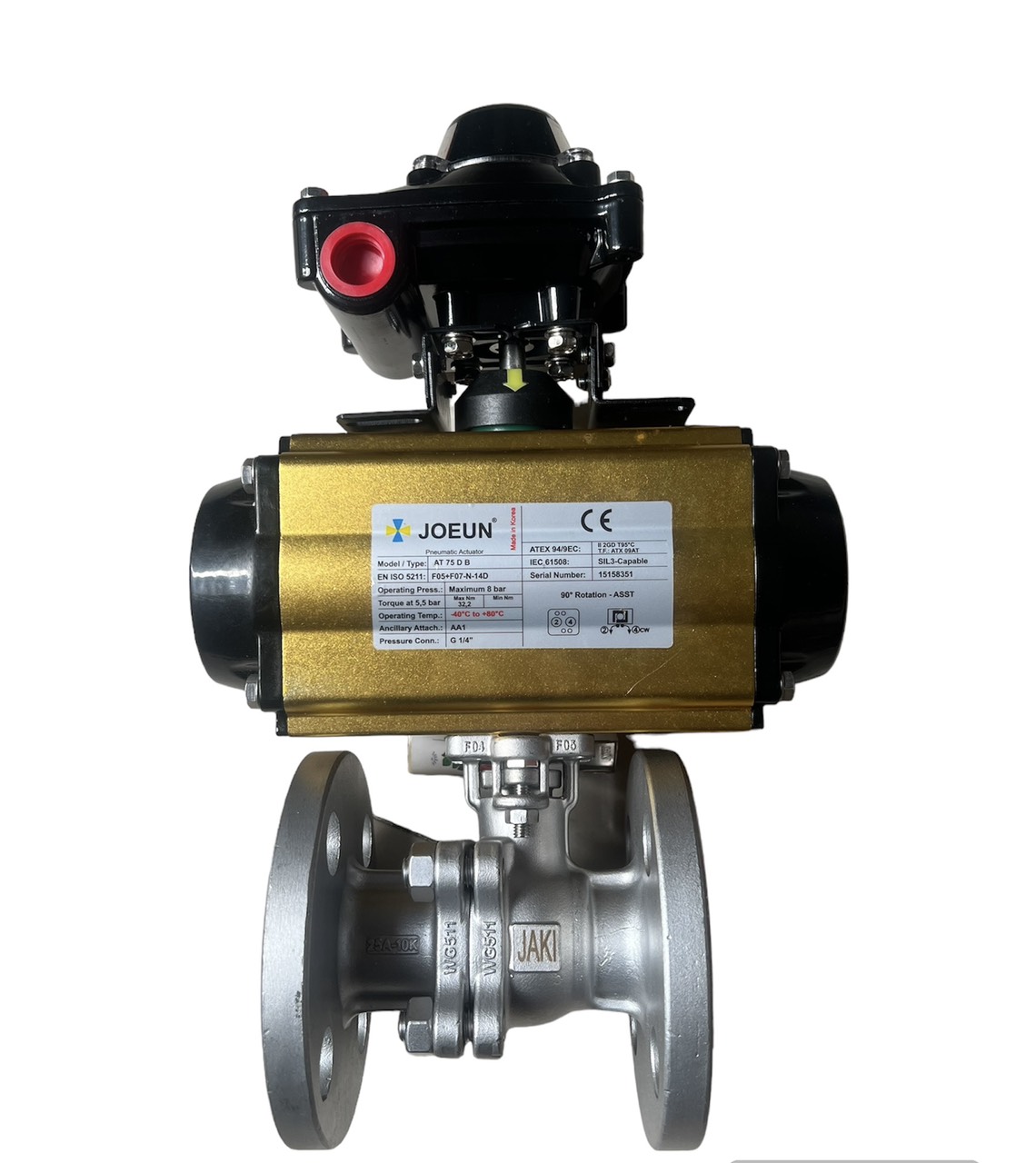

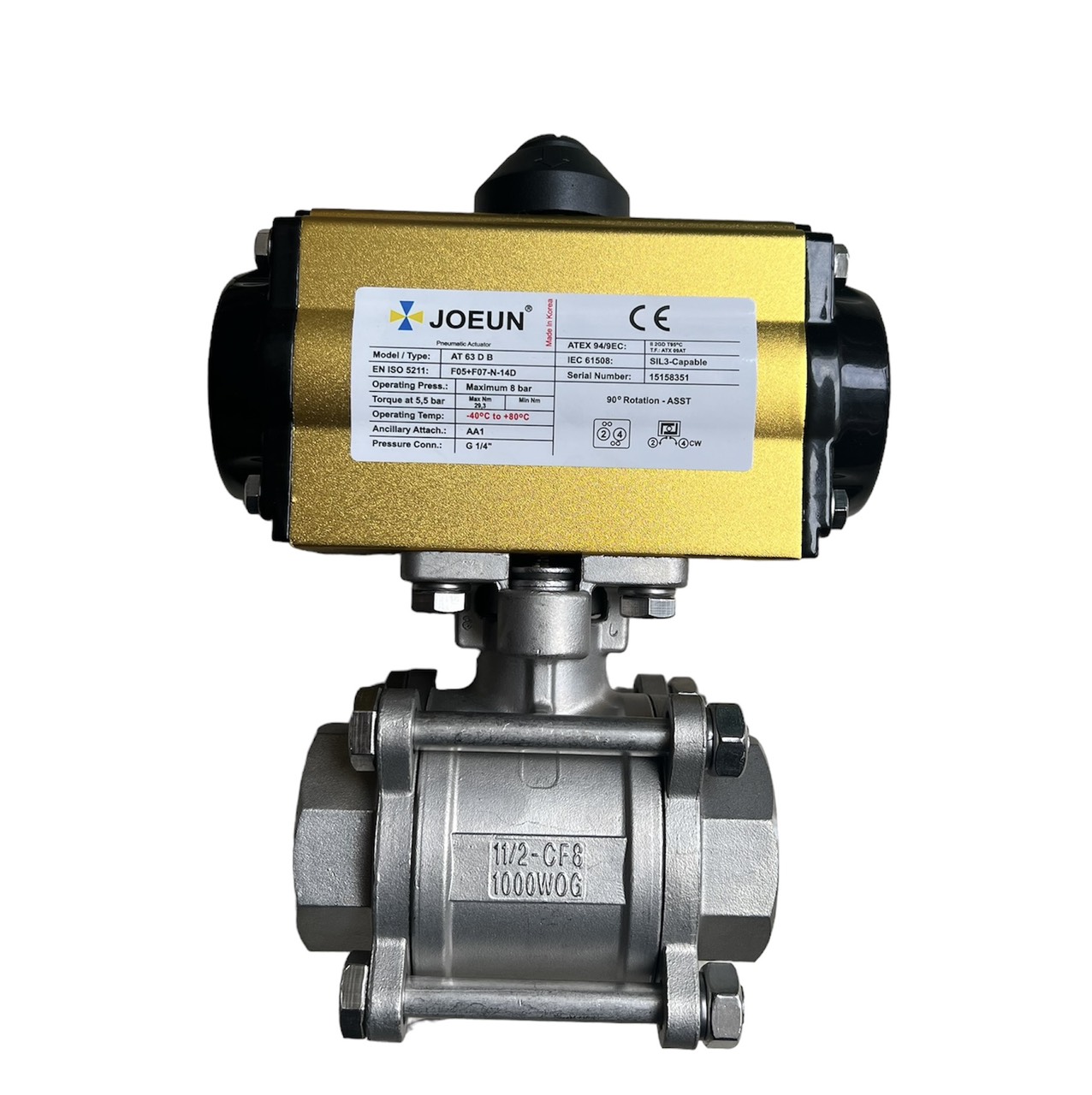

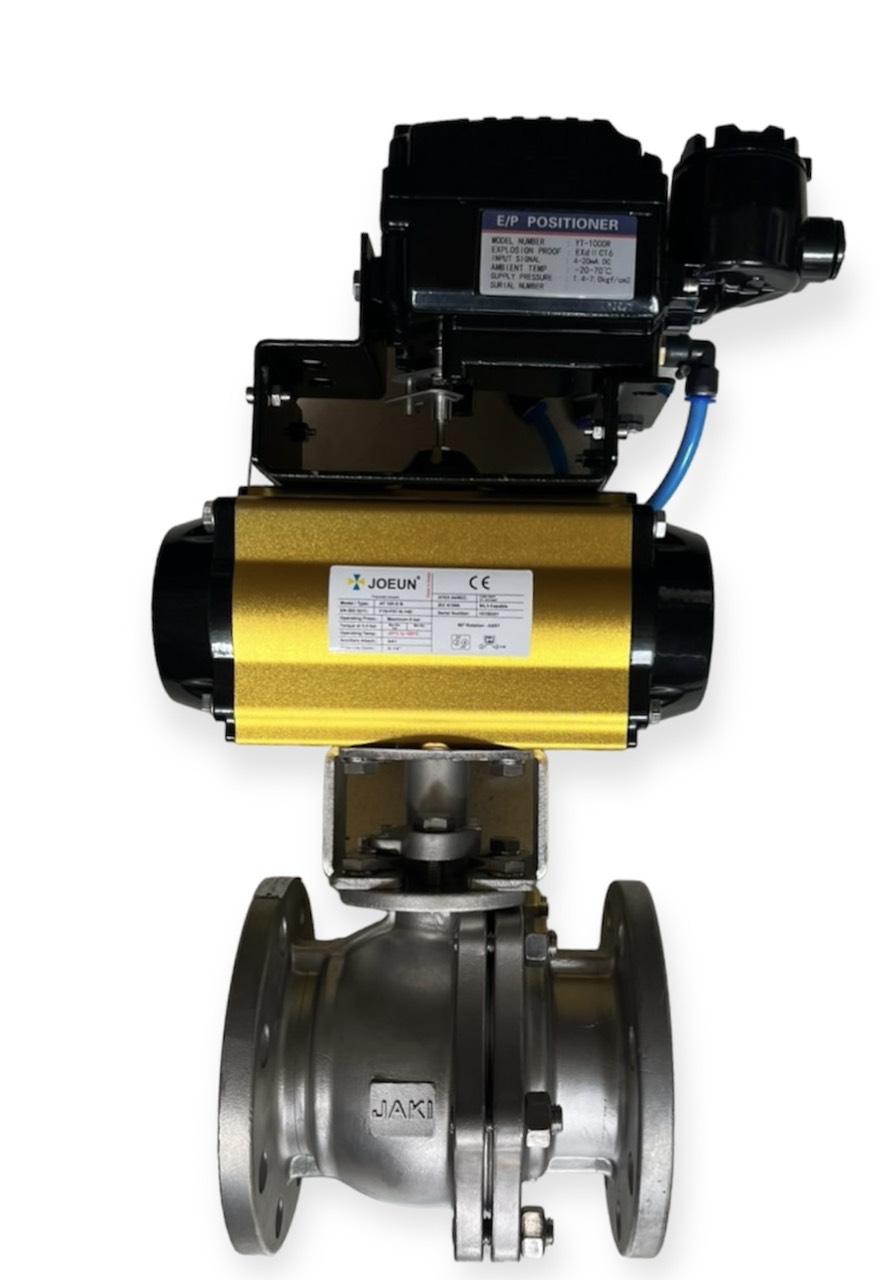

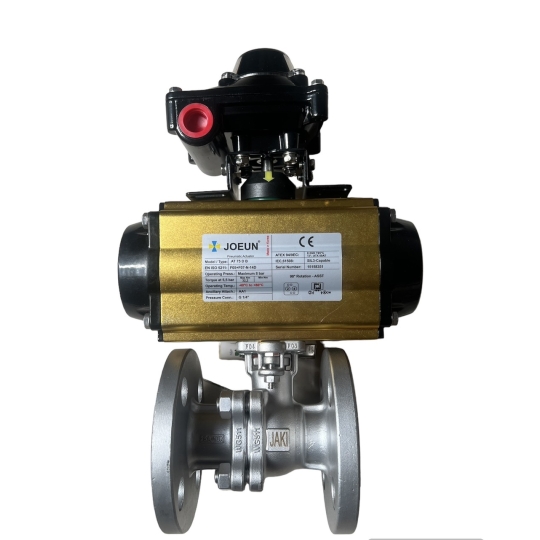

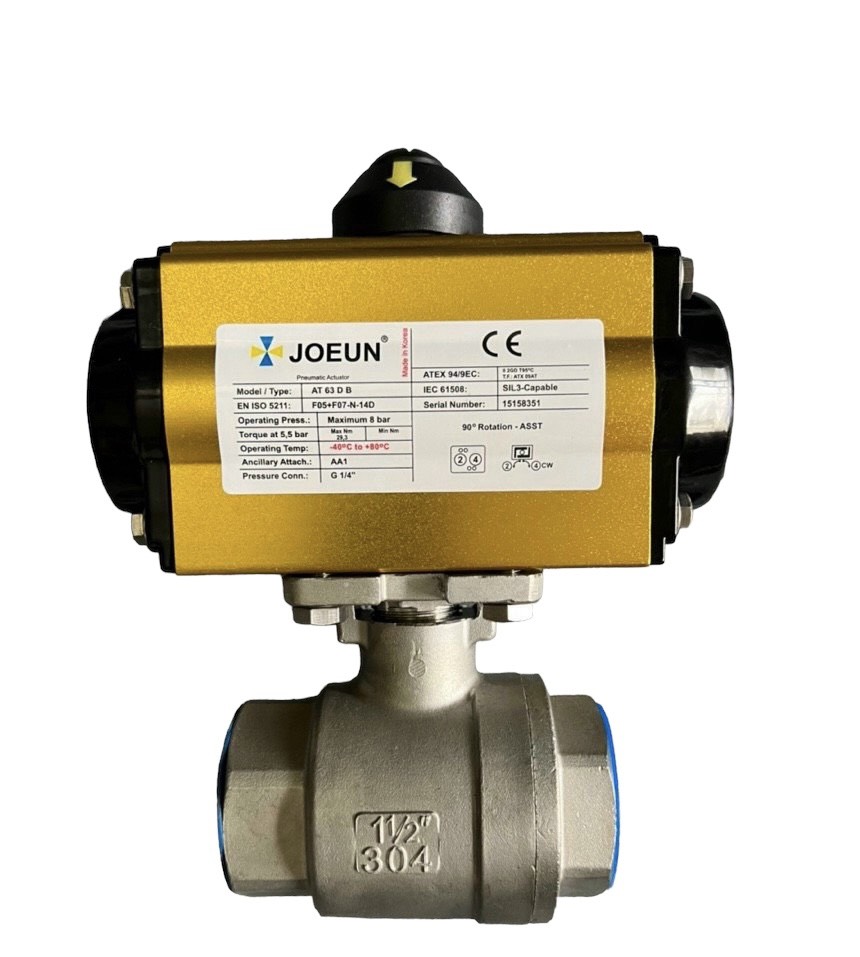

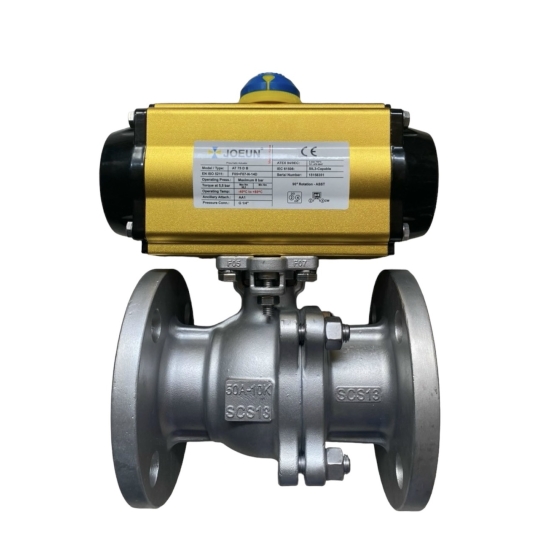

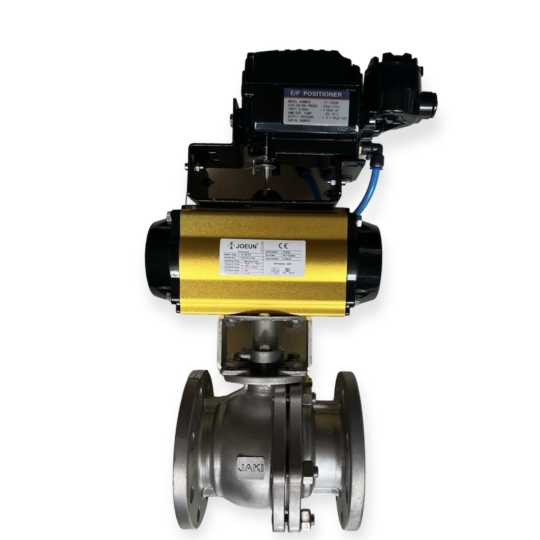

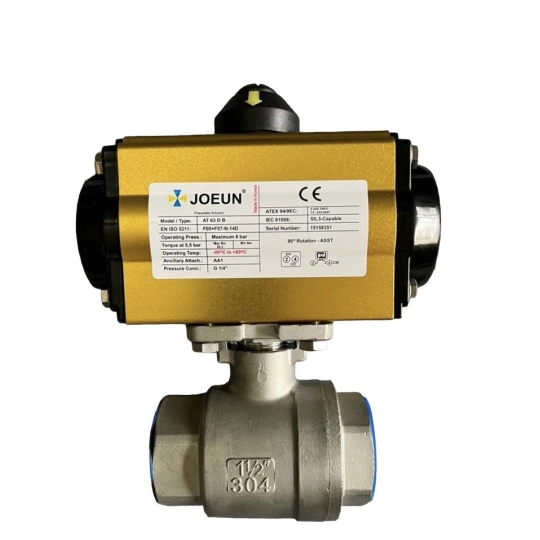

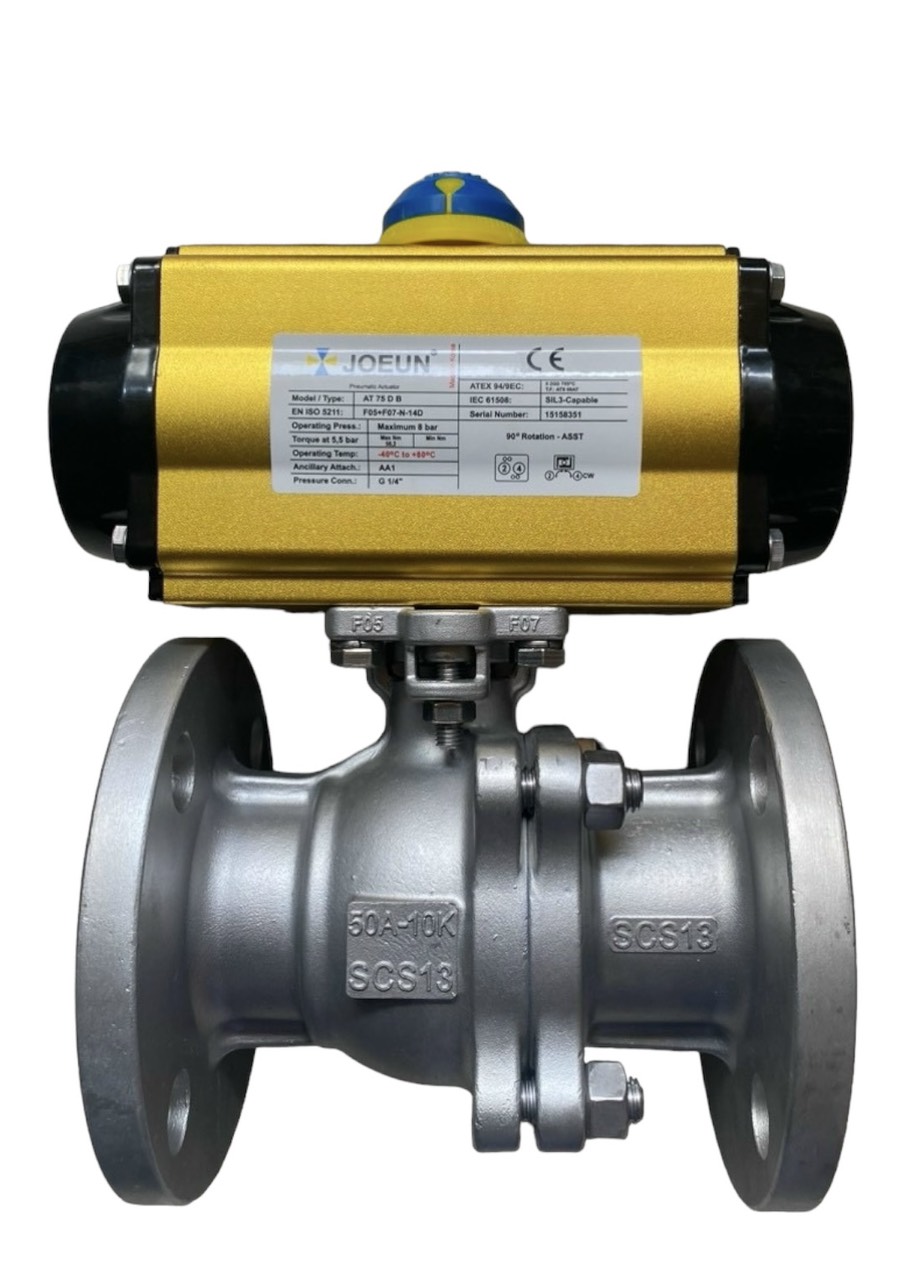

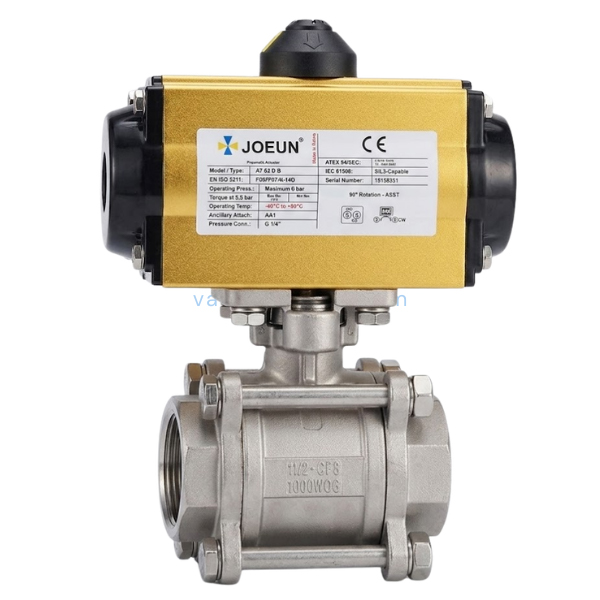

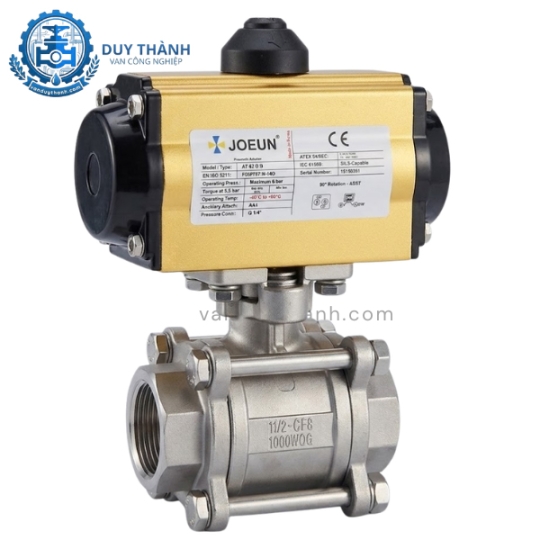

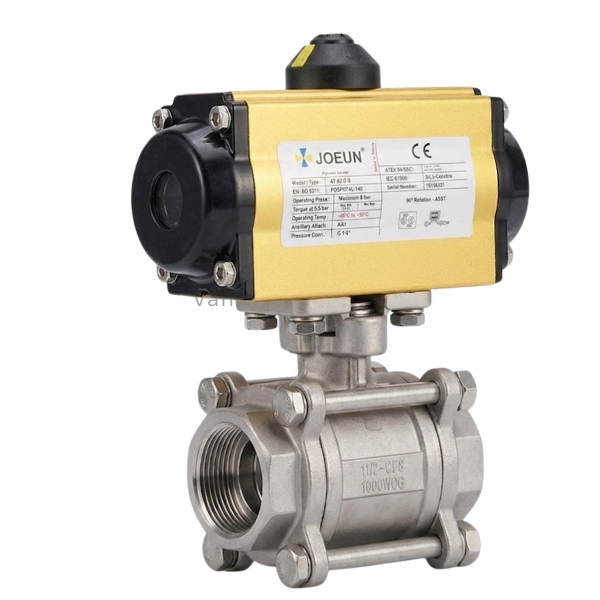

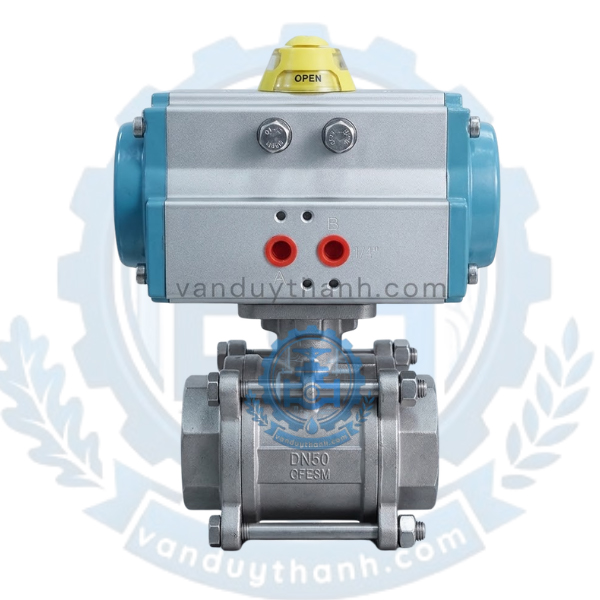

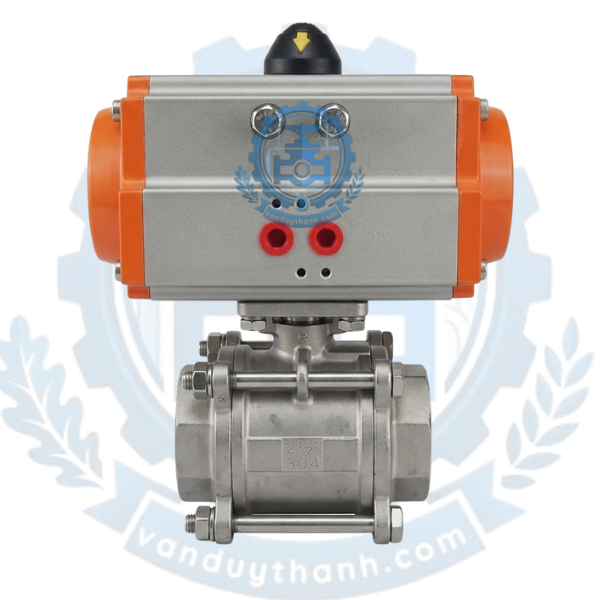

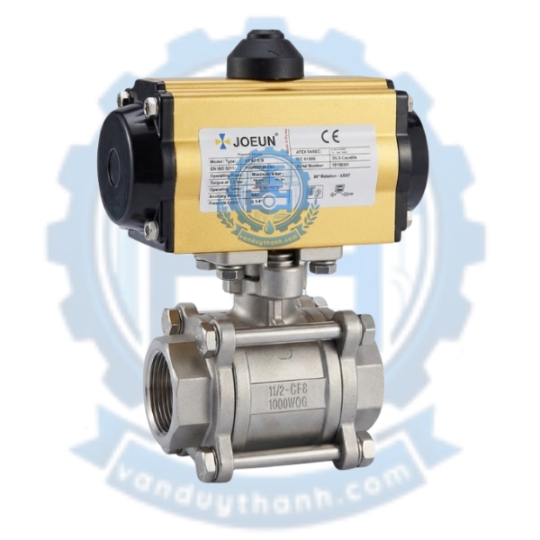

Van Bi 3pc Inox 304 Đóng Mở Khí Nén DN15 - DN100

Van Bi 3pc Inox 304 Đóng Mở Khí Nén: Giải Pháp Tự Động Hóa Linh Hoạt & Bền Bỉ

Trong các hệ thống công nghiệp hiện đại yêu cầu sự linh hoạt cao trong bảo trì và vận hành tự động, Van bi 3pc Inox 304 đóng mở khí nén là lựa chọn hàng đầu. Với thiết kế ba thân (3-piece) đặc trưng phối hợp cùng bộ truyền động khí nén mạnh mẽ, sản phẩm không chỉ đảm bảo khả năng đóng mở tức thì mà còn cực kỳ dễ dàng trong việc tháo lắp, bảo dưỡng. Tại Van Duy Thành, chúng tôi cung cấp dòng van này với sự cam kết về chất lượng và độ bền vượt trội cho mọi công trình.

1. Tính năng của van bi 3pc inox 304 đóng mở khí nén

Van bi 3pc inox 304 đóng mở khí nén là dòng van công nghiệp cao cấp, sở hữu nhiều tính năng vượt trội nhờ sự kết hợp giữa vật liệu chống ăn mòn và bộ chuyển động tự động hóa:

• Tự động hóa hoàn toàn: Thay vì vận hành bằng tay gạt truyền thống, van sử dụng áp lực khí nén giúp quá trình đóng mở diễn ra nhanh chóng (chỉ từ 1 - 2 giây), thích hợp cho các hệ thống vận hành từ xa hoặc dây chuyền tự động.

• Thiết kế 3 thân (3-Piece) linh hoạt: Đây là tính năng cơ động nhất của dòng van này. Cấu tạo thân chia làm 3 phần độc lập giúp người dùng dễ dàng tháo rời phần thân giữa để bảo trì, thay thế gioăng cao su hoặc vệ sinh lòng van mà không cần phải cắt hay tháo toàn bộ đường ống hai bên.

• Độ bền cơ học và chịu tải cao: Với chất liệu inox 304, van có khả năng chống oxy hóa tuyệt đối, bề mặt luôn sáng bóng và không bị hoen gỉ trong môi trường độ ẩm cao.

2. Tác dụng của van bi 3pc inox 304 đóng mở khí nén

Trong các hệ thống đường ống công nghiệp hiện đại, dòng van này đóng vai trò điều tiết và kiểm soát lưu chất một cách tối ưu:

• Đóng cắt dòng lưu chất lưu thông: Van có khả năng chặn hoàn toàn hoặc mở góc tối đa 90º để dòng chất đi qua mà không làm giảm lưu lượng hay tụt áp suất đường ống nhờ thiết kế "full port" (lòng tâm van bằng kích thước ống).

• Đảm bảo an toàn hệ thống: Đối với dòng tác động đơn (có lò xo tự phản hồi), khi hệ thống gặp sự cố mất nguồn khí nén đột ngột, van sẽ tự động trở về trạng thái an toàn (thường là đóng hoàn toàn) để ngăn chặn rò rỉ hóa chất hoặc chất lỏng nguy hiểm.

• Tối ưu hóa chi phí nhân công: Việc tích hợp điều khiển khí nén giúp doanh nghiệp cắt giảm nhân lực vận hành trực tiếp tại các vị trí trên cao, môi trường độc hại hoặc không gian chật hẹp.

3. Thông số kỹ thuật của van bi 3pc inox 304 đóng mở khí nén

4. Cấu tạo của van bi 3pc inox 304 đóng mở khí nén

Sản phẩm là sự đồng bộ hoàn hảo của hai thành phần chính: Bộ truyền động khí nén (Pneumatic Actuator) và Cơ cấu van bi inox 3 thân (3-Piece Ball Valve).

4.1. Bộ điều khiển khí nén (Actuator)

Vỏ ngoài được đúc bằng hợp kim nhôm nguyên khối, phủ lớp sơn tĩnh điện hoặc anode hóa chống ăn mòn. Bên trong bao gồm:

• Piston chuyển động tịnh tiến.

• Trục răng truyền động (gắn liền với trục van).

• Hệ thống lò xo phản hồi (chỉ có ở dạng tác động đơn).

4.2. Thân van bi 3 mảnh (3-Piece Body)

Gồm 3 phần: Hai đầu kết nối cố định vào đường ống và một phần thân giữa chứa bi van. Ba phần này được ép chặt với nhau bằng hệ thống bu lông và đai ốc chịu lực cao.

4.3. Quả bi (Ball) và Trục (Stem)

Được làm từ inox 304 gia công cơ khí chính xác, có lỗ xuyên tâm. Khi trục xoay, quả bi sẽ xoay theo để tạo góc đóng hoặc mở.

4.4. Gioăng làm kín (Seat & Seal)

Sử dụng vật liệu Teflon (PTFE) chịu nhiệt tốt, giúp van kín khít tuyệt đối khi đóng, không cho lưu chất rò rỉ qua trục hay thân van.

5. Nguyên lí làm việc của van bi 3pc inox 304 đóng mở khí nén

Nguyên lý hoạt động của thiết bị dựa trên việc chuyển hóa năng lượng áp lực của khí nén thành chuyển động quay 90º của trục van.

• Quy trình mở van: Khí nén được cấp vào bộ điều khiển qua cổng cấp khí. Áp lực khí nén đẩy piston dịch chuyển sang hai bên. Thông qua hệ thống bánh răng, chuyển động tịnh tiến của piston chuyển thành chuyển động quay của trục van một góc đúng 90º. Lúc này, lỗ xuyên tâm của bi van trùng với lòng đường ống, cho phép lưu chất đi qua tự do.

• Quy trình đóng van: * Đối với tác động kép: Khí nén sẽ được cấp vào cổng ngược lại để đẩy piston trở về vị trí ban đầu, xoay bi van một góc 90º để chắn ngang dòng chảy.

  • Đối với tác động đơn: Chỉ cần ngắt nguồn khí nén, lực đàn hồi cực mạnh của hệ thống lò xo bên trong sẽ tự động đẩy piston về vị trí ban đầu, đóng van lập tức.

6. Môi trường ứng dụng của van bi 3pc inox 304 đóng mở khí nén

Nhờ ưu điểm từ vật liệu inox 304 và khả năng đóng mở nhanh, dòng van này được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

• Ngành xử lý nước: Hệ thống cấp thoát nước sạch, xử lý nước thải công nghiệp, nước thải có chứa hóa chất nhẹ hoặc muối.

• Ngành hóa chất và dung môi: Nhà máy sản xuất hóa chất, xăng dầu, sơn, dung môi dệt nhuộm nhờ khả năng kháng ăn mòn cao của inox 304.

• Ngành thực phẩm và dược phẩm: Các dây chuyền sản xuất bia, nước giải khát, sữa, thiết bị y tế nhờ vật liệu an toàn sinh học, dễ vệ sinh vô trùng.

• Hệ thống khí nén, hơi nóng: Lò hơi, nồi hơi, hệ thống HVAC dẫn khí gas, hơi nước có nhiệt độ lên tới 180°C.

7. Hướng dẫn lắp đặt của van bi 3pc inox 304 đóng mở khí nén

Để van vận hành ổn định và kéo dài tuổi thọ, quá trình lắp đặt cần tuân thủ các bước kỹ thuật sau:

• Bước 1: Chuẩn bị và làm sạch: Vệ sinh sạch sẽ bên trong lòng ống và hai đầu van, loại bỏ hoàn toàn mạt sắt, bụi bẩn, băng tan thừa để tránh kẹt bi van.

• Bước 2: Định vị hướng lắp: Van bi không quy định hướng dòng chảy (có thể lắp đảo chiều), tuy nhiên cần ưu tiên vị trí lắp đặt sao cho thuận tiện cho việc đấu nối dây khí nén và bảo trì sau này.

• Bước 3: Tiến hành kết nối:

  • Dạng lắp ren: Dùng cao su non quấn vừa đủ quanh ren, vặn chặt vừa tay bằng mỏ lết. Không vặn quá lực làm nứt cổ ren.

  • Dạng lắp bích: Đặt gioăng đệm (gasket) giữa hai mặt bích, xỏ bu lông và siết đối xứng đều tay để đảm bảo lực ép đồng đều.

• Bước 4: Kết nối khí nén: Đấu nối ống dẫn khí vào bộ điều khiển thông qua van điện từ (Solenoid Valve) điều hướng khí nén.

• Bước 5: Thử nghiệm: Cấp khí chạy thử nghiệm không tải vài lần để kiểm tra hành trình đóng mở có mượt mà hay không trước khi xả lưu chất vào hệ thống.

8. Những lỗi thường gặp và cách khắc phục của van bi 3pc inox 304 đóng mở khí nén

9. Van Duy Thành chuyên cung cấp van bi 3pc inox 304 đóng mở khí nén

Van Duy Thành tự hào là đơn vị uy tín hàng đầu tại Việt Nam chuyên nhập khẩu và phân phối trực tiếp dòng sản phẩm Van bi 3pc inox 304 đóng mở khí nén từ các thương hiệu danh tiếng toàn cầu. Chúng tôi cam kết mang đến giải pháp tối ưu nhất cho hệ thống đường ống của bạn.

• Chất lượng đỉnh cao: Toàn bộ sản phẩm đều có đầy đủ chứng chỉ CO, CQ, đạt tiêu chuẩn quốc tế và được kiểm tra nghiêm ngặt trước khi xuất kho.

• Kho hàng lớn, đa dạng: Sẵn sàng cung ứng đầy đủ kích cỡ từ DN15 đến DN100 với số lượng lớn, đáp ứng tiến độ mọi dự án.

• Chính sách ưu việt: Bảo hành chính hãng 12 tháng, hỗ trợ tư vấn kỹ thuật trọn đời và giao hàng nhanh chóng trên toàn quốc.

Mọi yêu cầu báo giá và tư vấn kỹ thuật chuyên sâu, quý khách hàng vui lòng liên hệ ngay với chúng tôi:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com
