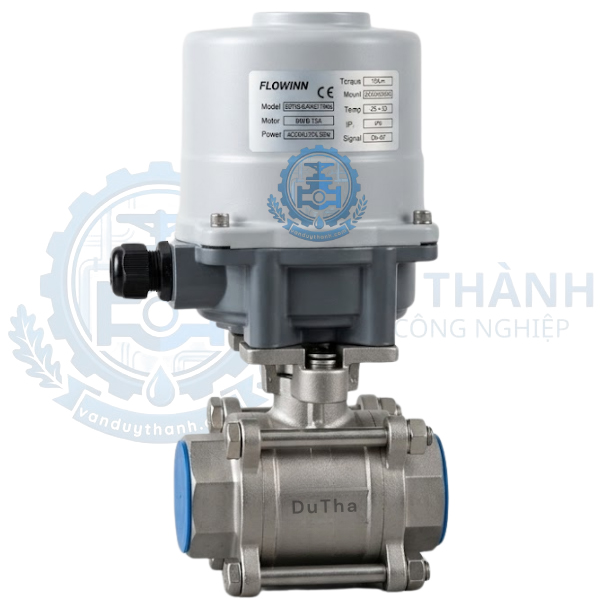

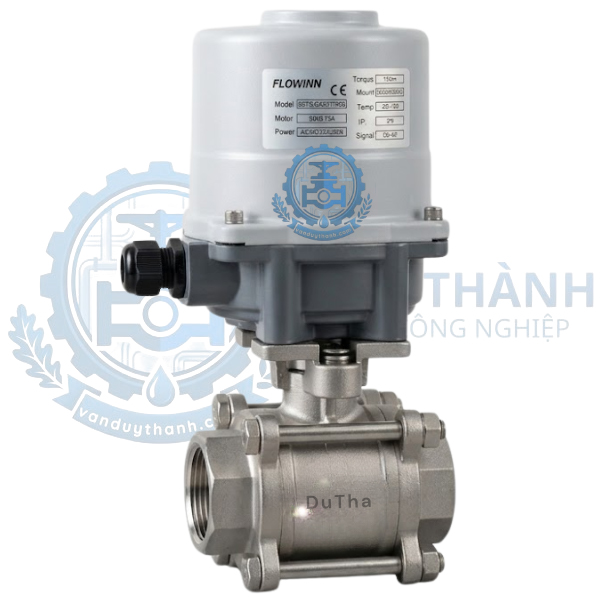

Van Bi Inox Điều Khiển Điện DN15, DN20, DN25

1. Tính năng của Van Bi Inox Điều Khiển Điện DN15, DN20, DN25

Các dòng van bi điều khiển điện kích cỡ DN15, DN20, DN25 tích hợp công nghệ điều khiển tự động hóa tiên tiến, mang lại hiệu suất vận hành tối ưu cho các hệ thống đường ống quy mô từ dân dụng đến công nghiệp. Sản phẩm sở hữu những tính năng vượt trội sau:

• Tự động hóa hoàn toàn chu trình: Chuyển đổi năng lượng điện thành cơ năng để đóng mở van thay thế phương pháp tay gạt truyền thống. Điều này giúp hệ thống vận hành chính xác tuyệt đối, giảm thiểu nhân công và thời gian quản lý trực tiếp tại hiện trường.

• Đa dạng phương thức điều khiển dòng chảy: Tùy thuộc vào yêu cầu kỹ thuật của hệ thống, người dùng có thể lựa chọn một trong hai dòng tính năng cốt lõi:

  • Kiểu điều khiển On/Off: Phù hợp cho các hệ thống chỉ cần đóng kín hoàn toàn hoặc mở hoàn toàn lưu chất tại góc quay 90 độ.

  • Kiểu điều khiển tuyến tính (Modulating): Sử dụng board mạch thông minh nhận tín hiệu analog 4-20mA hoặc 0-10V để điều chỉnh quả bi xoay theo các góc mịn, giúp tiết lưu và điều tiết chính xác lưu lượng dòng chảy qua ống.

• Cơ chế ngắt điện thông minh: Motor điện được tích hợp sẵn hệ thống công tắc hành trình bên trong. Khi van đạt trạng thái đóng hoàn toàn hoặc mở hoàn toàn, nguồn điện cấp vào motor sẽ tự động ngắt. Tính năng này giúp loại bỏ nguy cơ om điện, hạn chế tối đa việc sinh nhiệt gây cháy chập cuộn coil và giúp tiết kiệm điện năng đáng kể.

• Khả năng giám sát và điều khiển từ xa: Thiết bị dễ dàng kết nối với các hệ thống điều khiển trung tâm như PLC, SCADA, cho phép các kỹ sư giám sát trạng thái đóng/mở của hệ thống theo thời gian thực thông qua phòng điều khiển.

2. Tác dụng của Van Bi Inox Điều Khiển Điện DN15, DN20, DN25

Với các kích cỡ đường ống thông dụng là DN15 (phi 21mm), DN20 (phi 27mm) và DN25 (phi 34mm), dòng sản phẩm này đóng vai trò then chốt trong việc kiểm soát dòng lưu chất:

• Đóng ngắt và lưu thông dòng chảy định mức: Thiết kế lòng van bi có lỗ khoét bằng đường kính ống (Full Port) cho phép môi chất đi qua van một cách thẳng dòng, không bị sụt giảm áp suất hay cản trở dòng chảy khi van ở trạng thái mở hoàn toàn.

• Ngăn chặn sự cố búa nước (Water Hammer): Khác với van điện từ đóng mở ngay tức thì gây ra sự thay đổi áp suất đột ngột, bộ điều khiển điện của van bi mất khoảng 10 - 20 giây để hoàn thành chu trình. Chuyển động tịnh tiến êm ái này giúp bảo vệ các mối nối, co cút và đường ống không bị nứt vỡ do áp lực tăng đột biến.

• Đảm bảo an toàn lao động: Đối với các đường ống lắp đặt tại vị trí nguy hiểm, trên cao, không gian chật hẹp hoặc môi trường độc hại (như hóa chất, hơi nóng áp lực cao), van bi điện giúp người vận hành không phải tiếp xúc trực tiếp, đảm bảo an toàn tuyệt đối.

3. Thông số kỹ thuật của Van Bi Inox Điều Khiển Điện DN15, DN20, DN25

Dưới đây là bảng tổng hợp thông số kỹ thuật chi tiết của ba dòng kích cỡ van DN15, DN20, DN25 do Van Duy Thành cung cấp, giúp quý khách hàng dễ dàng đối chiếu với bản vẽ kỹ thuật:

4. Cấu tạo của Van Bi Inox Điều Khiển Điện DN15, DN20, DN25

Một bộ van bi điều khiển điện hoàn chỉnh được lắp ráp từ hai bộ phận cốt lõi có cấu trúc tách rời nhau nhưng liên kết đồng bộ qua trục truyền động:

4.1. Bộ truyền động điện (Electric Actuator)

Được coi là trung tâm đầu não điều khiển cơ học của van, cấu tạo bao gồm:

• Vỏ bộ điện: Làm bằng hợp kim nhôm hoặc nhựa đạt tiêu chuẩn IP67/IP68, giúp bảo vệ toàn bộ linh kiện điện tử bên trong khỏi tác động từ thời tiết và môi trường ẩm ướt.

• Mô tơ điện (Motor): Cuộn dây đồng sinh lực quay chính khi được cấp dòng điện phù hợp.

• Hệ thống bánh răng: Giúp giảm tốc độ quay từ motor và tăng lực mô-men xoắn chuyển tới trục van.

• Công tắc hành trình: Bộ phận giới hạn góc quay, tự ngắt nguồn khi van đóng/mở đủ 90 độ.

• Tay quay phụ (Manual Override): Thiết kế dạng trục lục lăng hoặc vô lăng phụ nhỏ, dùng để đóng mở thủ công bằng tay khi hệ thống xảy ra sự cố mất điện.

4.2. Phần thân van bi cơ học (Ball Valve)

Là bộ phận trực tiếp chịu áp lực và tiếp xúc với dòng môi chất trong ống phi 21, phi 27 hoặc phi 34:

• Thân van: Thiết kế dạng 2 ngã hoặc 3 ngã, chế tạo bằng đồng, inox, gang hoặc nhựa tùy loại môi chất. Hai đầu thiết kế tiện ren hoặc đúc mặt bích.

• Quả bi (Ball): Viên bi inox tròn được đục lỗ xuyên tâm. Khi lỗ khoét nằm dọc theo đường ống thì van mở, khi nằm vuông góc thì van đóng.

• Gioăng làm kín (Seat): Làm bằng Teflon (PTFE) hoặc cao su EPDM ốp chặt hai đầu quả bi để đảm bảo dòng chất không bị rò rỉ.

• Trục van (Stem): Thanh kim loại kết nối từ bộ điện xuống quả bi để truyền mô-men xoắn.

5. Nguyên lí làm việc của Van Bi Inox Điều Khiển Điện DN15, DN20, DN25

Thiết bị vận hành dựa trên nguyên lý chuyển động xoay một góc 90 độ của quả bi nằm trong thân van dưới tác động của motor điện:

• Chu trình mở van: Khi cấp điện vào chân mở (Open) theo sơ đồ mạch điện, motor sẽ khởi động và truyền lực qua hệ bánh răng giảm tốc tới trục van. Trục van xoay quả bi một góc 90 độ cho đến khi lỗ khoét xuyên tâm của quả bi trùng hoàn toàn với hướng của lòng ống. Lúc này van mở hoàn toàn, lưu chất lưu thông tự do. Công tắc hành trình chạm vấu ngắt điện, giữ cố định vị trí mở của van.

• Chu trình đóng van: Khi dòng điện được chuyển hướng cấp vào chân đóng (Close), motor sẽ quay ngược trở lại. Trục van truyền lực xoay quả bi góc 90 độ về vị trí ban đầu. Phần thành đặc của quả bi sẽ chắn ngang dòng chảy, kết hợp với gioăng làm kín PTFE ép chặt để chặn đứng dòng lưu chất. Công tắc hành trình đóng sẽ ngắt nguồn, kết thúc chu trình.

Đối với dòng van tuyến tính, thay vì chỉ quay hết hành trình 90 độ, bộ điện sẽ nhận tín hiệu điều khiển analog (ví dụ 4-20mA). Dòng điện này sẽ điều khiển motor xoay bi van ở các góc mở tùy ý từ 0° đến 90° nhằm mục đích điều tiết chính xác lượng môi chất đi qua.

6. Môi trường ứng dụng của Van Bi Inox Điều Khiển Điện DN15, DN20, DN25

Nhờ sự đa dạng về kích cỡ nhỏ gọn và vật liệu chế tạo phong phú, các dòng van này đáp ứng hoàn hảo yêu cầu kỹ thuật của nhiều môi trường khác nhau:

• Hệ thống cấp thoát nước và xử lý nước: Thích hợp cho hệ thống nước sạch dân dụng, hệ thống xử lý nước thải tòa nhà, khu công nghiệp. Các dòng van thân đồng, thân gang thường được ưu tiên lựa chọn cho môi trường này để tối ưu chi phí.

• Môi trường hóa chất, dung môi ăn mòn: Thân van làm bằng nhựa PVC/UPVC hoặc inox 316 cao cấp kết hợp gioăng làm kín PTFE chuyên dụng trong hệ thống đường ống dẫn axit, kiềm, muối, nước biển hoặc dung dịch tẩy rửa mà không sợ bị ăn mòn rỉ sét.

• Ngành thực phẩm, dược phẩm, y tế: Dòng van bi inox vi sinh kết nối kẹp clamp đạt chuẩn vệ sinh an toàn cao, bề mặt đánh bóng chuyên dụng cho nhà máy bia, sữa, nước ngọt, sản xuất dược phẩm.

• Hệ thống hơi nóng, lò hơi, xăng dầu: Thân van bằng thép đúc hoặc inox chịu nhiệt độ cao lên tới 220°C và áp lực lớn 40Bar, ứng dụng an toàn cho các đường ống dẫn hơi nóng, khí nén áp lực cao, xăng dầu, gas đốt.

7. Hướng dẫn lắp đặt của Van Bi Inox Điều Khiển Điện DN15, DN20, DN25

Để van hoạt động ổn định, tránh các hiện tượng rò rỉ và tăng tuổi thọ sử dụng cho bộ điện, quy trình lắp đặt cần tuân thủ nghiêm ngặt theo các bước sau:

• Bước 1: Vệ sinh hệ thống: Làm sạch lòng đường ống dẫn (phi 21, phi 27 hoặc phi 34), loại bỏ hoàn toàn bụi bẩn, xỉ hàn, mạt sắt bám dính để ngăn ngừa nguy cơ kẹt bi hoặc rách gioăng khi van vận hành.

• Bước 2: Định vị và gá van: Đưa van lên vị trí lắp đặt. Cần lưu ý không gian phía trên bộ điện phải thông thoáng để dễ dàng bảo dưỡng, đấu nối dây.

• Bước 3: Thực hiện kết nối:

  • Đối với kiểu lắp ren (DN15 - DN25): Quấn băng tan (cao su non) quanh ren ống, siết chặt vừa lực bằng mỏ lết để tránh làm vỡ cổ ren (nhất là đối với van đồng hoặc nhựa).

  • Đối với kiểu lắp bích: Đặt gioăng đệm cao su hoặc Teflon vào giữa mặt bích van và bích ống, tiến hành xỏ bulông và siết đều tay theo hình so le đối xứng để lực ép được cân bằng.

• Bước 4: Đấu nối tủ điện: Mở nắp hộp bảo vệ bộ điện. Tiến hành đấu dây nguồn và dây tín hiệu theo đúng sơ đồ mạch điện được nhà sản xuất in phía trong nắp hộp. Chú ý siết chặt các đầu cốt và siết chặt đầu luồn dây điện chống nước bên ngoài hộp điện.

• Bước 5: Chạy thử nghiệm: Sử dụng tay quay phụ xoay thử vài chu trình xem cơ cấu cơ học có bị kẹt không. Sau đó đóng nắp hộp điện, cấp điện nguồn để chạy thử nghiệm đóng mở tự động On/Off 3 - 5 lần trước khi đưa lưu chất vào chạy chính thức.

8. Những lỗi thường gặp và cách khắc phục của Van Bi Inox Điều Khiển Điện DN15, DN20, DN25

Trong quá trình vận hành lâu năm, thiết bị có thể xảy ra một số sự cố ngoài ý muốn. Dưới đây là các lỗi phổ biến và cách khắc phục nhanh chóng:

• Van đóng không kín, bị rò rỉ lưu chất ra ngoài:

  • Nguyên nhân: Do nguồn nước chứa nhiều tạp chất, cặn bẩn bám dính vào bề mặt quả bi hoặc làm trầy xước, rách gioăng làm kín PTFE. Một nguyên nhân khác là do công tắc hành trình bị lệch góc, khiến van chưa đóng hết 90 độ.

  • Cách khắc phục: Tháo van ra khỏi đường ống, tiến hành vệ sinh lòng van và quả bi. Nếu gioăng làm kín đã bị mòn rách, cần thay thế gioăng mới. Tiến hành nới lỏng và căn chỉnh lại ốc định vị công tắc hành trình về đúng góc đóng hoàn toàn.

• Cấp nguồn điện nhưng motor không hoạt động:

  • Nguyên nhân: Đứt dây dẫn cấp nguồn, đấu nối sai sơ đồ mạch điện, sụt áp hệ thống hoặc cháy cuộn coil motor do hoạt động quá tải lâu ngày. Ngoài ra, bi van bị kẹt cứng do tạp chất cũng làm motor không xoay được.

  • Cách khắc phục: Dùng đồng hồ vạn năng kiểm tra lại nguồn điện cấp tại các đầu cực. Dùng tay quay phụ xoay thử xem van cơ có bị kẹt cứng hay không. Nếu phát hiện cuộn mô tơ có mùi khét hoặc bo mạch bị chập cháy, cần liên hệ Van Duy Thành để thay thế linh kiện bộ điện mới.

• Bộ điều khiển điện bị đọng nước, ẩm ướt bo mạch bên trong:

  • Nguyên nhân: Ốc bắt nắp hộp điện siết không chặt, gioăng cao su của nắp bị lệch hoặc điểm luồn dây điện hướng ngược lên trời khiến nước mưa chảy theo dây lọt vào trong hộp điện.

  • Cách khắc phục: Ngắt nguồn điện ngay lập tức để tránh chập cháy, tháo nắp bộ điện ra và dùng máy sấy tóc sấy khô hoàn toàn bo mạch và các linh kiện điện tử. Khi lắp lại, đặt lại gioăng cao su ngay ngắn, siết chặt ốc nắp và quay đầu luồn dây hướng xuống dưới.

9. Van Duy Thành chuyên cung cấp Van Bi Inox Điều Khiển Điện DN15, DN20, DN25

Nếu quý khách hàng đang tìm kiếm một đơn vị cung cấp dòng sản phẩm van bi điều khiển điện DN15, DN20, DN25 uy tín, chất lượng và đầy đủ giấy tờ pháp lý cho công trình, Van Duy Thành chính là sự lựa chọn hàng đầu.

Chúng tôi tự hào là đơn vị phân phối các dòng van công nghiệp, van điều khiển tự động hóa nhập khẩu trực tiếp từ các quốc gia có nền công nghiệp phát triển như Hàn Quốc, Đài Loan, Nhật Bản, Trung Quốc. Lựa chọn mua hàng tại Van Duy Thành, quý khách sẽ nhận được những cam kết vàng:

• Sản phẩm chính hãng 100%, cung cấp đầy đủ chứng chỉ CO, CQ chứng minh nguồn gốc xuất xứ rõ ràng.

• Hàng sẵn kho số lượng lớn với đầy đủ chất liệu (inox, đồng, nhựa, gang) sẵn sàng đáp ứng mọi tiến độ công trình.

• Chính sách bảo hành chính hãng kéo dài 12 tháng, lỗi 1 đổi 1 nhanh chóng nếu có sai sót từ nhà sản xuất.

• Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ tư vấn giải pháp, tính toán thông số và hướng dẫn đấu nối mạch điện 24/7.

• Giá thành cạnh tranh nhất thị trường cùng chính sách chiết khấu thương mại cực tốt cho nhà thầu, đại lý.

Mọi yêu cầu tư vấn kỹ thuật và nhận báo giá chi tiết cho các model van bi điều khiển điện DN15, DN20, DN25, xin vui lòng liên hệ ngay với Van Duy Thành qua phương thức sau:
