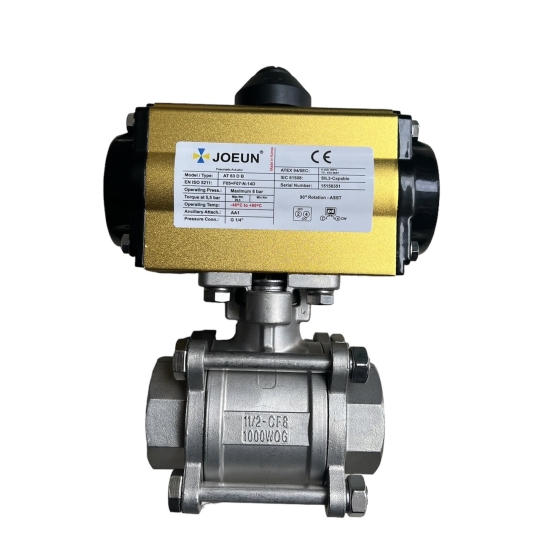

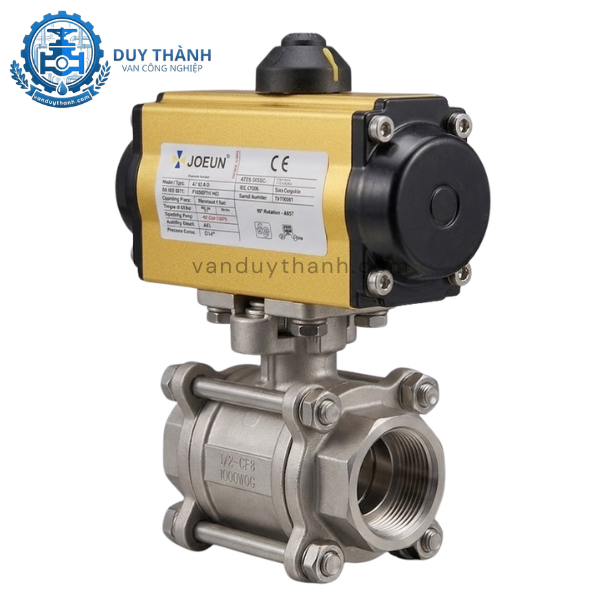

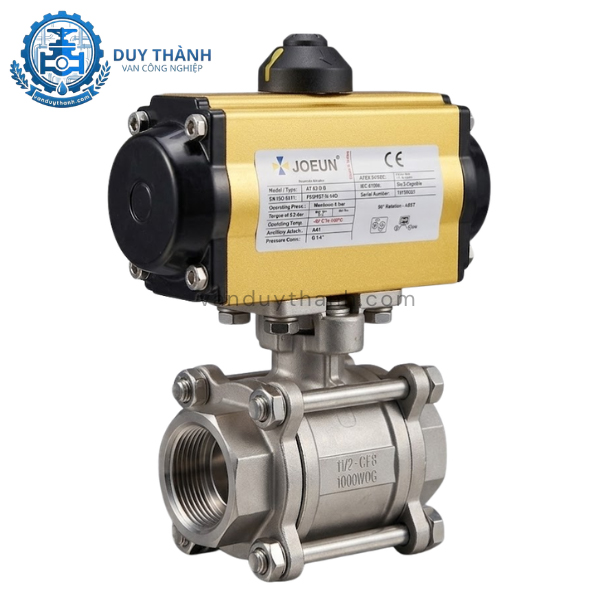

Van Bi Inox 304 Đóng Mở Khí Nén Nối Ren Phi 21, 27, 34, 42, 49 - 114

Trong thời đại tự động hóa, việc tối ưu hóa quy trình kiểm soát chất lỏng ở các đường ống vừa và nhỏ là rất quan trọng. Van bi inox 304 đóng mở khí nén nối ren (từ Phi 21 đến Phi 114) là dòng van công nghiệp tự động thông minh được ưa chuộng nhất hiện nay. Sự kết hợp giữa thân van bi inox 304 nhỏ gọn, chống ăn mòn và bộ điều khiển bằng áp lực khí nén mạnh mẽ giúp van có khả năng đóng ngắt dòng chảy chỉ trong tích tắc. Với kiểu lắp ren tiện lợi, sản phẩm là giải pháp thay thế hoàn hảo cho các loại van cơ gạt tay ở những vị trí chật hẹp hoặc môi trường độc hại mà con người khó tiếp cận.

1. Tính năng của van bi inox 304 đóng mở khí nén ren

Sản phẩm nổi bật với các tính năng kỹ thuật vượt trội, khắc phục được nhiều nhược điểm của dòng van điện:

• Hành trình đóng mở siêu tốc: Thời gian phản hồi chỉ từ 1 - 2 giây, giúp cắt dòng lưu chất ngay lập tức, ngăn ngừa tối đa sự cố tràn hoặc thất thoát.

• Lòng van Full Bore tối ưu: Thiết kế lỗ khoét quả bi bằng đúng đường kính lòng ống, hoàn toàn không gây cản trở dòng chảy và không làm sụt giảm áp suất hệ thống.

• Chống chịu môi trường khắc nghiệt: Thân inox 304 cứng cáp, chịu được va đập, không bị rỉ sét do oxy hóa từ môi trường bên ngoài lẫn dòng môi chất bên trong.

• Bộ khí nén đạt tiêu chuẩn IP67: Vỏ ngoài bằng hợp kim nhôm sơn phủ tĩnh điện chống bám bụi và kháng nước tốt, cho phép thiết bị hoạt động ổn định ở cả môi trường ngoài trời hay độ ẩm cao.

2. Tác dụng của van bi inox 304 đóng mở khí nén ren

Thiết bị mang lại những công dụng thực tế quan trọng trong hệ thống đường ống tự động hóa:

• Đóng ngắt và chuyển hướng lưu chất từ xa: Kết nối trực tiếp với tủ điện PLC hoặc van điện từ khí nén (Solenoid Valve) giúp người vận hành điều khiển đóng/mở van chỉ bằng một nút nhấn tại phòng trung tâm.

• Tăng độ an toàn cho hệ thống: Nhờ cơ chế đóng mở bằng khí nén hoàn toàn tự nhiên, van loại bỏ 100% rủi ro chập cháy, nổ do điện, bảo vệ an toàn cho toàn bộ phân xưởng.

3. Cấu tạo chi tiết của van bi inox 304 đóng mở khí nén ren

Sản phẩm được lắp ráp đồng bộ từ hai khối bộ phận chính:

3.1. Phần van bi inox 304 cơ học (Ball Valve)

• Thân van bi: Được đúc từ inox 304 (SUS304), thiết kế hai đầu ren trong sâu giúp bắt chặt vào đường ống. Cấu tạo có thể là dạng 2 thân (2PC) hoặc 3 thân (3PC) dễ tháo rời.

• Bi van (Quả cầu): Inox 304 được gia công bóng như gương, đục lỗ xuyên tâm để lưu chất đi qua.

• Gioăng đệm làm kín: Làm từ vật liệu PTFE (Teflon) chịu ma sát tốt, bọc khít quanh quả bi giúp van không bao giờ bị rò rỉ chất lỏng.

3.2. Phần bộ truyền động khí nén (Pneumatic Actuator)

• Xylanh và Piston kép: Nằm bên trong buồng khí, có nhiệm vụ tiếp nhận áp lực khí nén để chuyển động tịnh tiến sang hai bên.

• Trục răng truyền lực: Biến chuyển động tịnh tiến của piston thành chuyển động xoay 90° của trục van.

• Hệ thống lò xo đàn hồi (đối với dòng tác động đơn): Có chức năng phản hồi tự động đưa van về trạng thái đóng/mở ban đầu khi mất áp lực khí nén đột ngột.

4. Thông số kỹ thuật chi tiết của van bi inox 304 đóng mở khí nén ren

5. Nguyên lí làm việc của van bi inox 304 đóng mở khí nén ren

Tùy vào kiểu tác động của bộ truyền động khí nén mà van có nguyên lý vận hành đôi chút khác biệt:

• Nguyên lý Tác động kép (Double Acting): Bộ khí nén có 2 cổng vào. Khi cấp khí nén vào cổng A, áp lực đẩy 2 piston ra xa, làm xoay trục van 90° ngược chiều kim đồng hồ → Van Mở. Để đóng van, ta cấp khí nén vào cổng B, áp lực đẩy piston thu vào trong, xoay trục van ngược lại 90° → Van Đóng.

• Nguyên lý Tác động đơn (Spring Return): Bộ khí nén chỉ có 1 cổng cấp khí. Khi cấp khí vào, áp lực đẩy piston ra để Mở van, đồng thời ép chặt các lò xo lại. Khi ta ngắt nguồn khí nén hoặc hệ thống gặp sự cố mất điện/mất khí tổng, lực đàn hồi cực mạnh của lò xo sẽ tự động đẩy piston trở lại vị trí cũ → Van tự động Đóng ngay lập tức để bảo vệ đường ống.

6. Môi trường ứng dụng thực tế của sản phẩm

Nhờ sự linh hoạt, kích thước nhỏ gọn và vật liệu inox trơ cao cấp, dòng van bi ren khí nén này xuất hiện phổ biến trong:

• Hệ thống xử lý nước: Trạm lọc nước sạch dân dụng, đường ống xử lý nước thải sinh hoạt và công nghiệp tại các khu chế xuất.

• Dây chuyền thực phẩm & đồ uống: Các hệ thống chiết rót tự động, đường dẫn nước ngọt, bia, sữa, rượu nhờ đặc tính inox 304 không độc hại, dễ sục rửa vệ sinh.

• Hệ thống lò hơi, nồi hơi: Các đường ống dẫn hơi nóng áp suất trung bình với nhiệt độ làm việc liên tục dưới 180°C.

• Ngành hóa chất và dệt nhuộm: Vận hành tốt trong môi trường chứa dung môi hữu cơ, hóa chất tẩy rửa loãng hoặc xăng dầu, gas.

7. Phân loại và chọn sản phẩm đúng mục đích sử dụng

Để hệ thống vận hành trơn tru và không lãng phí chi phí đầu tư, quý khách cần lưu ý bảng đối chiếu quy đổi kích thước ren sau:

7.1. Bảng tra cứu kích cỡ Phi sang DN và kích thước Inch

• Đường ống Phi 21mm → Chọn van kích cỡ DN15 (1/2")

• Đường ống Phi 27mm → Chọn van kích cỡ DN20 (3/4")

• Đường ống Phi 34mm → Chọn van kích cỡ DN25 (1")

• Đường ống Phi 42mm → Chọn van kích cỡ DN32 (1.1/4")

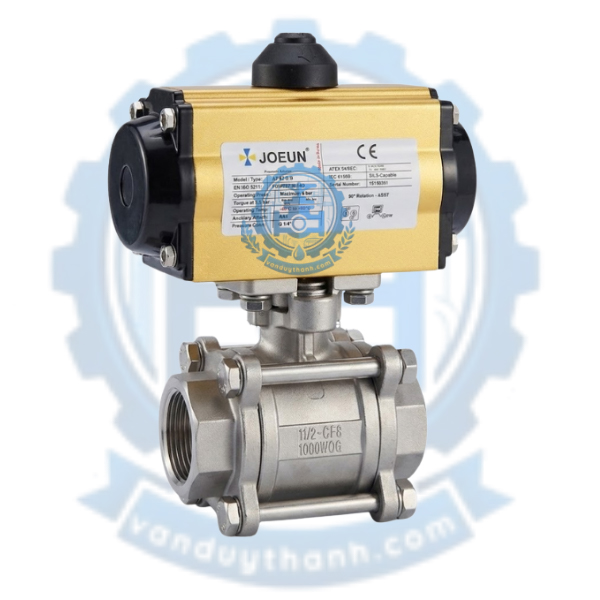

• Đường ống Phi 49mm → Chọn van kích cỡ DN40 (1.1/2")

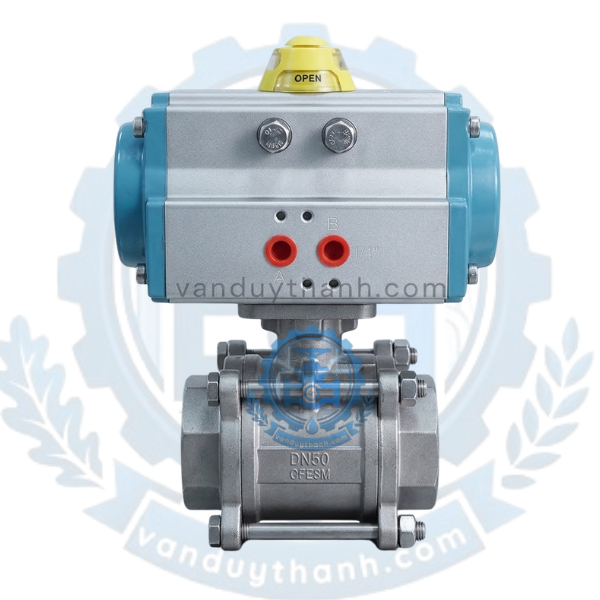

• Đường ống Phi 60mm → Chọn van kích cỡ DN50 (2")

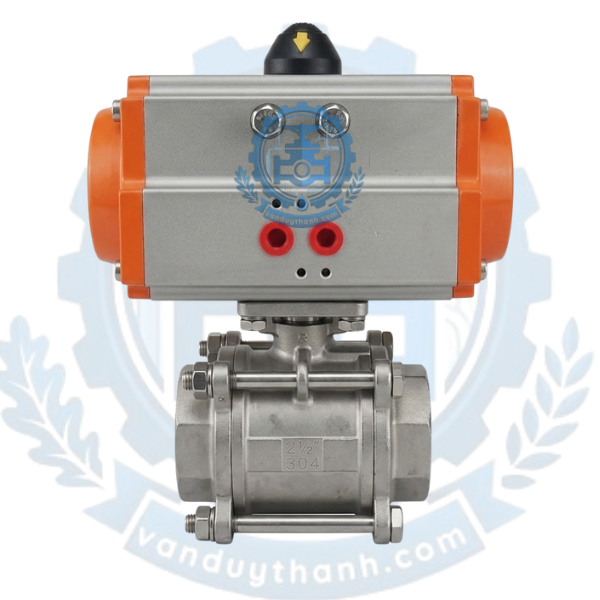

• Đường ống Phi 76mm → Chọn van kích cỡ DN65 (2.1/2")

• Đường ống Phi 90mm → Chọn van kích cỡ DN80 (3")

• Đường ống Phi 114mm → Chọn van kích cỡ DN100 (4")

7.2. Lựa chọn dạng cấu tạo thân van bi

• Dạng 2 thân (2 mảnh): Phù hợp cho các hệ thống phổ thông, lắp đặt nhanh, giá thành rẻ.

• Dạng 3 thân (3 mảnh): Phù hợp cho hệ thống cần bảo trì liên tục. Thiết kế này cho phép bạn tháo rời phần thân giữa chứa quả bi để thay thế gioăng mà không cần tháo hai đầu ren đã kết nối cố định với đường ống.

8. Van Duy Thành chuyên cung cấp van bi inox 304 đóng mở khí nén ren chính hãng

Nếu quý khách đang tìm kiếm một đơn vị cung cấp dòng van bi ren điều khiển khí nén chất lượng cao, Van Duy Thành chính là câu trả lời hoàn hảo. Chúng tôi tự hào mang đến cho khách hàng:

• Cam kết chất lượng 100%: Toàn bộ thân van bi đều được đúc từ inox 304 chuẩn chất lượng, đi kèm bộ khí nén chính hãng đầy đủ giấy tờ CO, CQ chứng minh nguồn gốc.

• Đa dạng mẫu mã, luôn sẵn số lượng lớn: Đầy đủ các size từ Phi 21 đến Phi 114 tại kho, sẵn sàng đóng gói giao hàng hỏa tốc đến tận chân công trình.

• Chính sách ưu đãi vượt trội: Giá thành cạnh tranh nhất thị trường, chiết khấu sâu cho các nhà thầu dự án và bảo hành lỗi 1 đổi 1 lên tới 12 tháng.

Liên hệ ngay với Van Duy Thành để nhận catalogue chi tiết và bảng báo giá tốt nhất hôm nay:

• Hotline, Zalo: 0945.400.333
