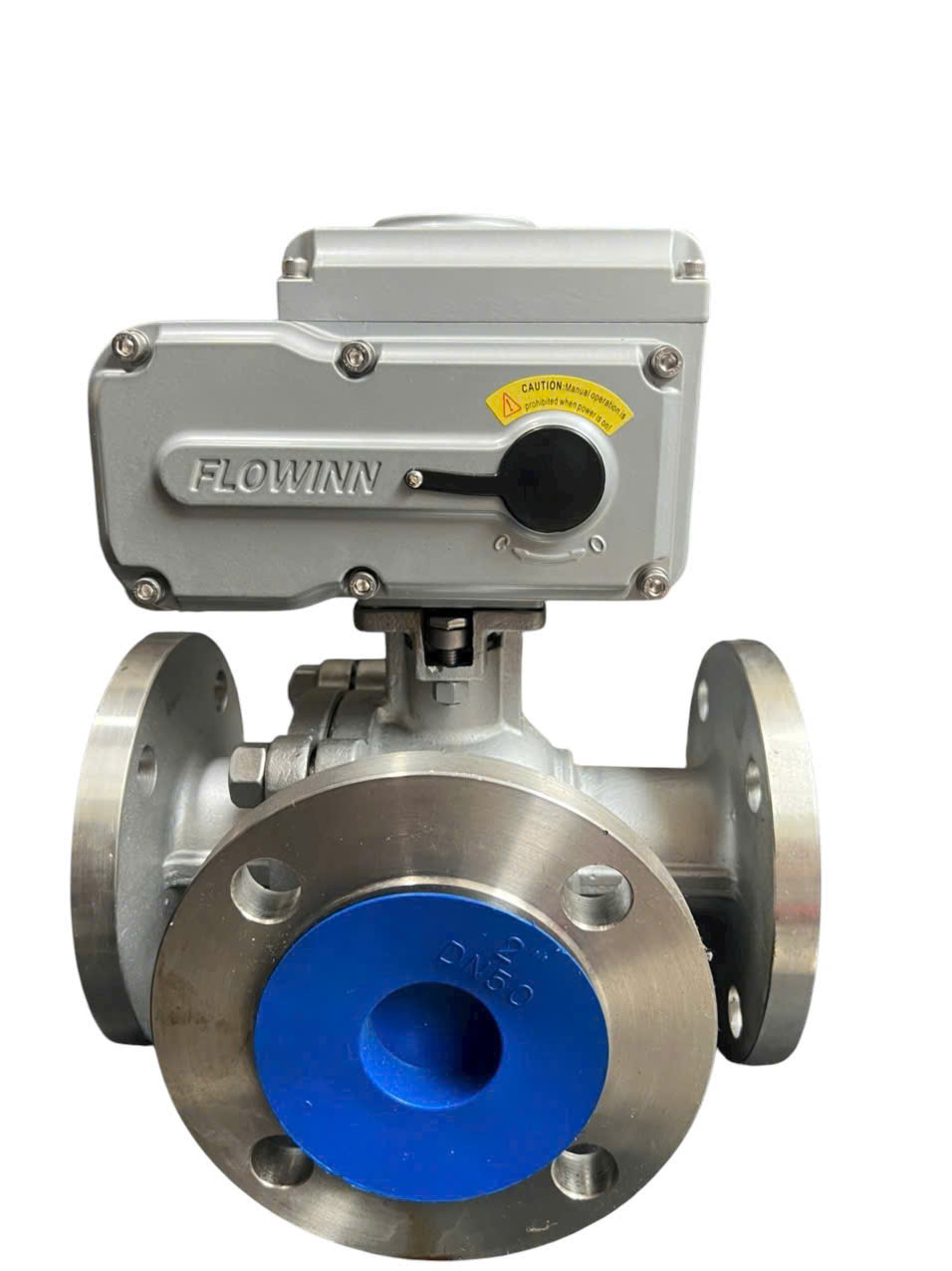

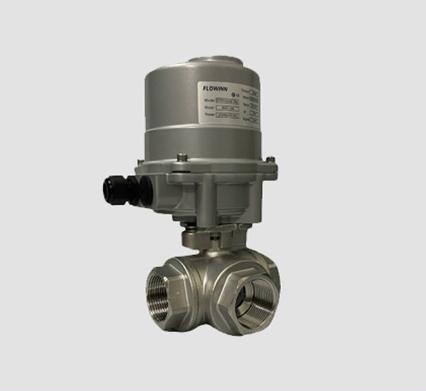

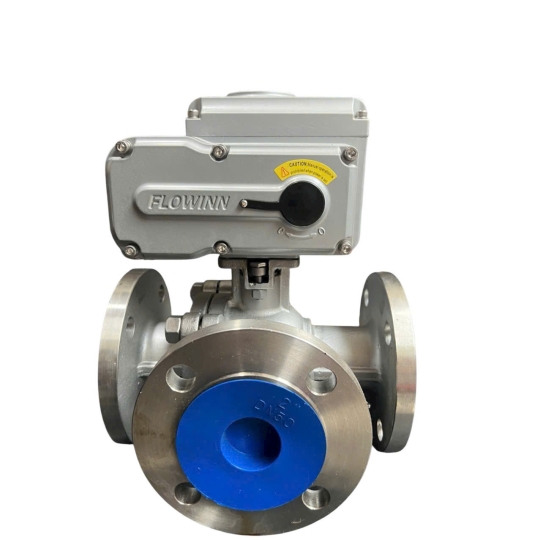

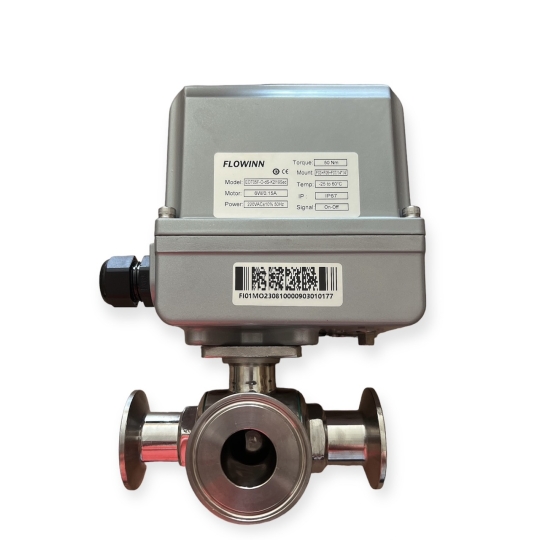

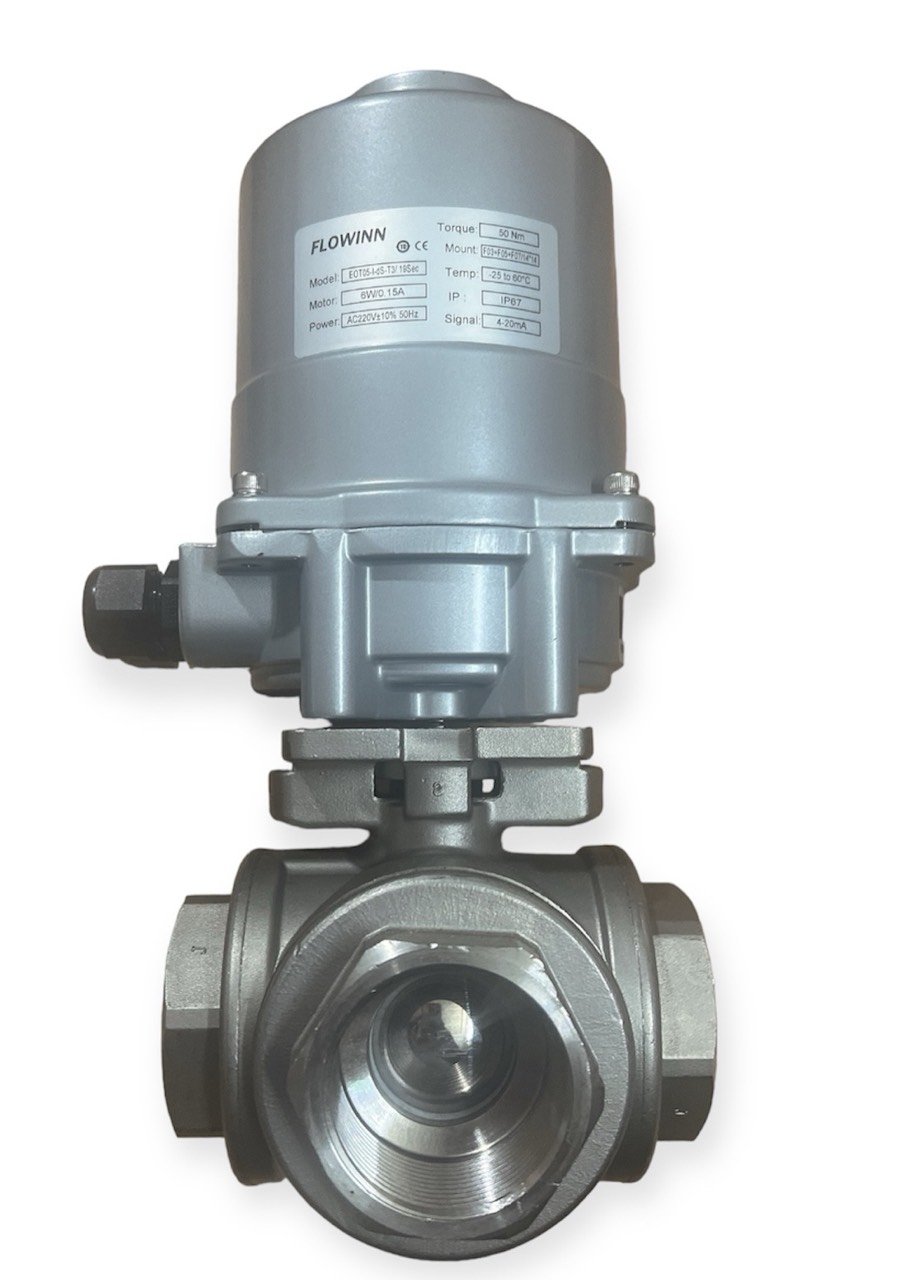

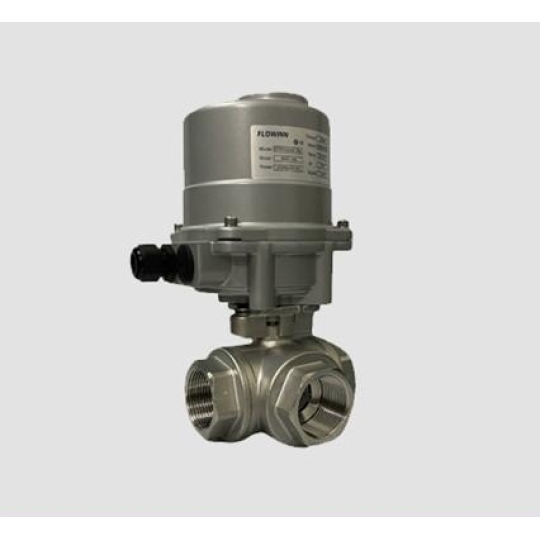

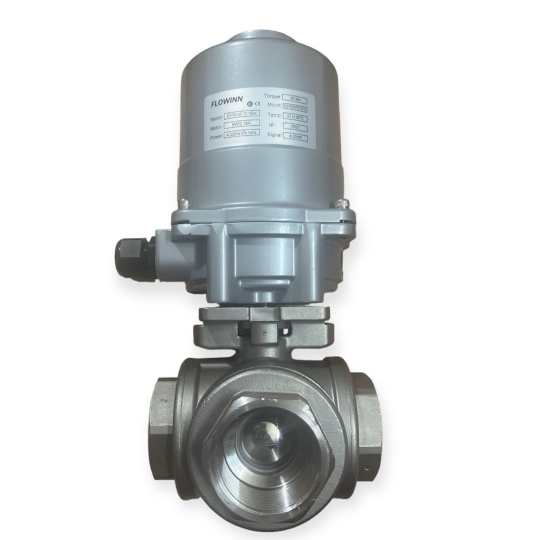

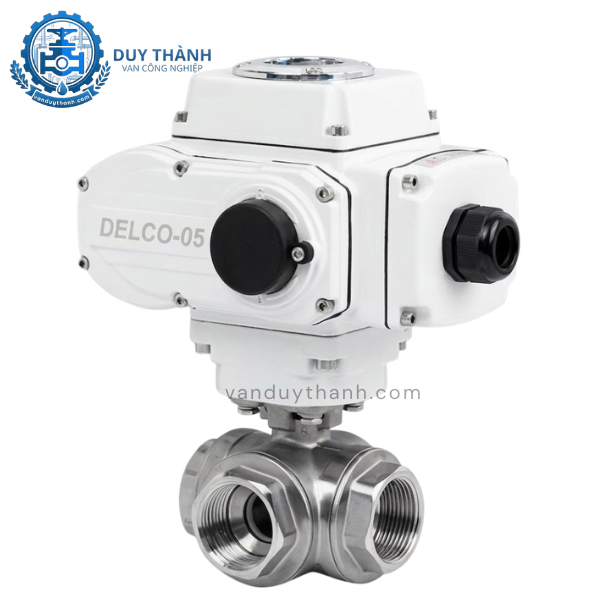

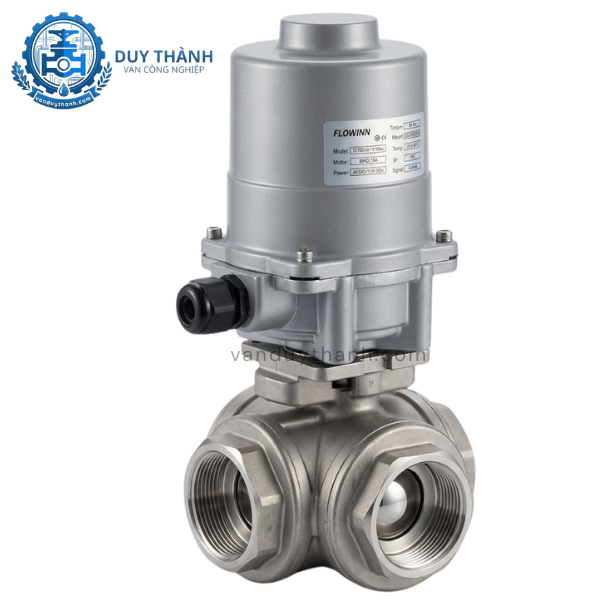

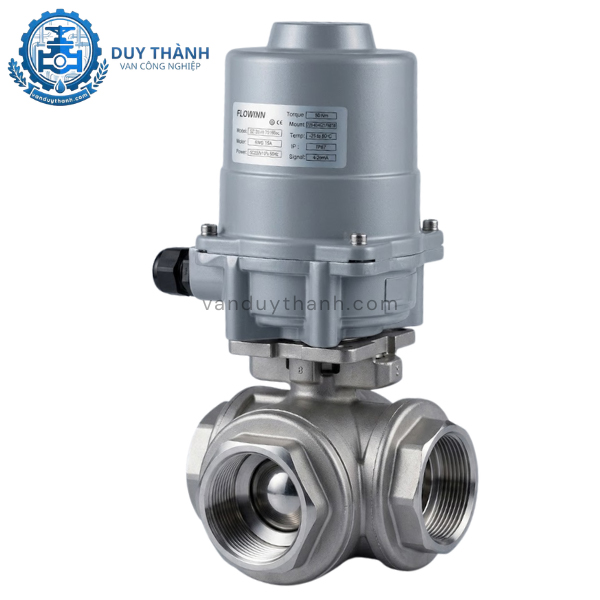

Van Bi 3 Ngả Inox Đóng Mở Điện Tuyến Tính
Van bi 3 ngả inox đóng mở điện tuyến tính là giải pháp tự động hóa cao cấp, kết hợp giữa thân van Inox 304 bền bỉ và bộ truyền động điện EOT05-I-dS-T3 hiện đại. Thiết bị sử dụng tín hiệu điều khiển 4-20mA để điều tiết chính xác góc mở của bi van, cho phép phân phối hoặc chuyển hướng dòng chất lỏng theo tỷ lệ mong muốn. Với lực xoắn mạnh mẽ 50Nm và nguồn cấp AC220V, van vận hành ổn định trong các hệ thống công nghiệp khắt khe. Khả năng chịu nhiệt lên tới 180°C nhờ gioăng PTFE và tiêu chuẩn bảo vệ IP67 giúp thiết bị hoạt động an toàn trong môi trường ẩm ướt hoặc bụi bẩn. Thiết kế 3 ngả dạng T-port hoặc L-port linh hoạt cùng kiểu lắp ren tiêu chuẩn giúp việc lắp đặt và tích hợp vào hệ thống trở nên dễ dàng, hiệu quả.
Van bi 3 ngả Inox đóng mở điện tuyến tính không chỉ là một thiết bị cơ khí thông thường mà là một hệ thống kiểm soát dòng chảy thông minh. Những tính năng nổi bật giúp sản phẩm này trở thành lựa chọn hàng đầu bao gồm:
Khả năng điều tiết vô cấp (Tuyến tính): Sử dụng tín hiệu 4-20mA, van có khả năng dừng ở bất kỳ vị trí nào trong hành trình 0º - 90º. Điều này cho phép người vận hành kiểm soát lưu lượng chất lỏng hoặc khí theo tỷ lệ phần trăm chính xác, đáp ứng hoàn hảo các yêu cầu về pha trộn hoặc định lượng.
Vật liệu Inox 304 vượt trội: Thân van được đúc từ thép không gỉ 304 giúp chống lại sự ăn mòn của hóa chất, oxy hóa từ môi trường và đảm bảo tính thẩm mỹ cũng như độ bền cơ học cao trong suốt vòng đời sản phẩm.
Động cơ mạnh mẽ và tin cậy: Model EOT05-I-dS-T3 cung cấp lực xoắn lên tới 50Nm, đảm bảo van vận hành mượt mà ngay cả trong điều kiện áp suất cao mà không gặp tình trạng kẹt bi.
Khả năng bảo vệ ưu việt: Với tiêu chuẩn IP67, thiết bị có thể làm việc dưới trời mưa hoặc trong môi trường ẩm ướt mà không lo ngại vấn đề chập cháy hay hỏng hóc bảng mạch điều khiển bên trong.
Sự xuất hiện của dòng van này trong hệ thống đường ống mang lại nhiều lợi ích thiết thực về cả kỹ thuật lẫn kinh tế:
Chuyển hướng dòng chảy linh hoạt: Cho phép chuyển đổi lưu chất từ một đường ống vào sang một trong hai đường ống ra khác nhau (dạng L) hoặc phân phối đồng thời (dạng T).
Tự động hóa hoàn toàn quy trình: Nhờ khả năng nhận tín hiệu từ PLC hoặc các bộ điều khiển trung tâm, van giúp loại bỏ hoàn toàn việc vận hành thủ công, giảm thiểu sai sót do con người và tối ưu hóa năng suất lao động.
Kiểm soát nhiệt độ và nồng độ: Trong các hệ thống trộn, van đóng vai trò điều chỉnh tỷ lệ giữa dòng nóng/lạnh hoặc giữa dung dịch đậm đặc/dung môi để đạt được thông số đầu ra mong muốn một cách ổn định nhất.
Tiết kiệm không gian lắp đặt: Thay vì sử dụng tổ hợp nhiều van đơn và phụ kiện kết nối phức tạp, một chiếc van 3 ngả điện tuyến tính có thể thực hiện đa nhiệm vụ, giúp hệ thống gọn gàng và dễ bảo trì hơn.
Bảng thông số chi tiết hỗ trợ khách hàng trong việc lựa chọn thiết bị phù hợp với yêu cầu hệ thống:
| Đặc tính kỹ thuật | Thông số chi tiết |
| Model bộ điều khiển | EOT05-I-dS-T3 |
| Nguồn điện cấp | AC220V (50/60Hz) |
| Tín hiệu điều khiển | 4-20mA (Analog) |
| Lực xoắn đầu ra | 50Nm |
| Tiêu chuẩn bảo vệ | IP67 (Chống nước và bụi) |
| Chất liệu thân van | Inox 304 (Thép không gỉ) |
| Gioăng làm kín | PTFE (Teflon chịu nhiệt) |
| Nhiệt độ làm việc | 0°C đến 180°C |
| Dạng bi van | L-Port hoặc T-Port |
| Kiểu kết nối | Lắp ren chuẩn công nghiệp (BSPT/NPT) |
| Áp lực làm việc | PN16 - PN64 |
| Xuất xứ | Đài Loan, Hàn Quốc, Trung Quốc (Tùy chọn) |
Van Bi 3 Ngả Inox Đóng Mở Điện được thiết kế theo dạng mô-đun hóa, giúp việc thay thế và bảo trì từng phần trở nên cực kỳ đơn giản.
Được coi là "đầu não" điều khiển toàn bộ hoạt động của van:
Vỏ động cơ: Chế tạo từ hợp kim nhôm sơn tĩnh điện, bảo vệ các linh kiện điện tử bên trong.
Bảng mạch thông minh: Tiếp nhận tín hiệu analog 4-20mA và so sánh với vị trí hiện tại của van để đưa ra lệnh xoay chính xác.
Hệ thống bánh răng truyền động: Chuyển hóa chuyển động quay của motor thành lực kéo trục van.
Bộ hiển thị vị trí: Giúp người quan sát nhận biết van đang mở ở bao nhiêu phần trăm thông qua màn hình hoặc cơ cấu chỉ thị cơ học.
Tiếp xúc trực tiếp với môi chất lưu thông:
Thân van 3 cửa: Thiết kế dạng chữ T, cho phép kết nối 3 đầu ống với nhau.
Bi van (Ball): Có lỗ khoét dạng chữ L hoặc chữ T bên trong viên bi Inox.
Gioăng làm kín PTFE: Đệm giữa thân van và bi, có hệ số ma sát cực thấp và khả năng chịu hóa chất tuyệt vời.
Cơ chế vận hành của thiết bị dựa trên việc điều khiển góc quay của bi van thông qua năng lượng điện:
Giai đoạn nhận lệnh: Hệ thống điều khiển (PLC/DCS) gửi tín hiệu dòng điện 4-20mA đến bộ Actuator. Ví dụ: Tín hiệu 12mA tương ứng với yêu cầu mở van ở góc 45º.
Giai đoạn vận hành: Motor điện bắt đầu quay, thông qua hệ thống bánh răng để xoay trục van. Trong quá trình quay, bộ phản hồi (Potentiometer) sẽ gửi tín hiệu vị trí về bảng mạch.
Giai đoạn dừng: Khi bi van đạt đúng góc mở tương ứng với tín hiệu đầu vào, mạch điện sẽ ngắt nguồn motor, van đứng yên tại vị trí đó.
Chuyển hướng dòng chảy: Tùy vào dạng bi (L hay T), lưu chất sẽ được chuyển từ cửa chính sang các cửa nhánh hoặc trộn lẫn theo tỷ lệ góc mở mà người dùng đã thiết lập.
Với vật liệu Inox 304 và khả năng chịu nhiệt cao, van bi 3 ngả điện tuyến tính được sử dụng rộng rãi trong các ngành:
Hệ thống cấp thoát nước: Điều chỉnh lượng hóa chất châm vào bể xử lý hoặc điều phối dòng nước trong các trạm bơm.
Sản xuất thực phẩm và đồ uống: Dùng trong các dây chuyền sản xuất sữa, nước giải khát, bia rượu – nơi yêu cầu sự sạch sẽ và chống ăn mòn cao.
Ngành hơi nóng và nồi hơi: Nhờ gioăng PTFE chịu nhiệt 180°C, van vận hành tốt trong các đường ống dẫn hơi bão hòa hoặc nước nóng công nghiệp.
Nhà máy hóa chất: Vận chuyển dung dịch axit nhẹ, kiềm, dung môi và các loại hóa chất có tính xâm thực trung bình.
Hệ thống HVAC: Điều tiết lưu lượng nước nóng/lạnh cho các hệ thống điều hòa trung tâm quy mô lớn.
Để đảm bảo hiệu suất và tuổi thọ, quá trình lắp đặt cần tuân thủ các bước kỹ thuật sau:
Kiểm tra nguồn điện tại vị trí lắp đặt có đúng AC220V như yêu cầu của bộ điện không.
Đảm bảo đường ống sạch sẽ, không có xỉ hàn hay tạp chất để tránh làm hỏng gioăng làm kín.
Lắp đặt cơ khí: Sử dụng băng tan (cao su non) quấn đều vào đầu ren ống, siết chặt van vào đường ống theo đúng hướng phân phối lưu chất mong muốn.
Đấu nối điện: Mở nắp bộ điều khiển, đấu dây nguồn và dây tín hiệu 4-20mA theo sơ đồ đấu nối (Wiring Diagram). Lưu ý sử dụng dây cáp chống nhiễu cho tín hiệu 4-20mA để đảm bảo độ chính xác.
Cài đặt thông số: Tiến hành test nhanh bằng cách cấp tín hiệu từ thấp đến cao (4mA, 12mA, 20mA) để kiểm tra hành trình đóng mở của van.
Kiểm tra độ kín: Cho lưu chất chạy qua và quan sát các mối nối ren cũng như độ kín tại các cửa van khi đóng.
Định kỳ kiểm tra bộ điện để đảm bảo không có hơi ẩm xâm nhập.
Bôi trơn các khớp nối cơ khí nếu cần thiết để giảm tải cho động cơ.
Khi tìm kiếm giải pháp điều khiển dòng chảy chất lượng cao, Van Duy Thành là địa chỉ tin cậy hàng đầu cho quý khách hàng. Chúng tôi cam kết mang đến những giá trị tốt nhất thông qua sản phẩm van bi 3 ngả điện tuyến tính:
Sản phẩm chính hãng: Toàn bộ thiết bị đều có giấy tờ chứng nhận xuất xứ (CO) và chất lượng (CQ) đầy đủ, đảm bảo thông số kỹ thuật đúng như công bố.
Tư vấn chuyên sâu: Van Duy Thành không chỉ bán hàng mà còn hỗ trợ khách hàng tính toán, lựa chọn model và sơ đồ điều khiển tối ưu nhất cho hệ thống.
Kho hàng sẵn có: Chúng tôi luôn dự trữ số lượng lớn các dòng van bi điện với đa dạng kích cỡ, sẵn sàng giao hàng nhanh chóng trên toàn quốc.
Chính sách hậu mãi vượt trội: Bảo hành dài hạn, hỗ trợ kỹ thuật tận nơi và chính sách đổi trả linh hoạt là lời cam kết về uy tín của Van Duy Thành.
- Hãy liên hệ ngay với Van Duy Thành để nhận được báo giá ưu đãi và sự hỗ trợ kỹ thuật chuyên nghiệp nhất cho dự án của bạn!

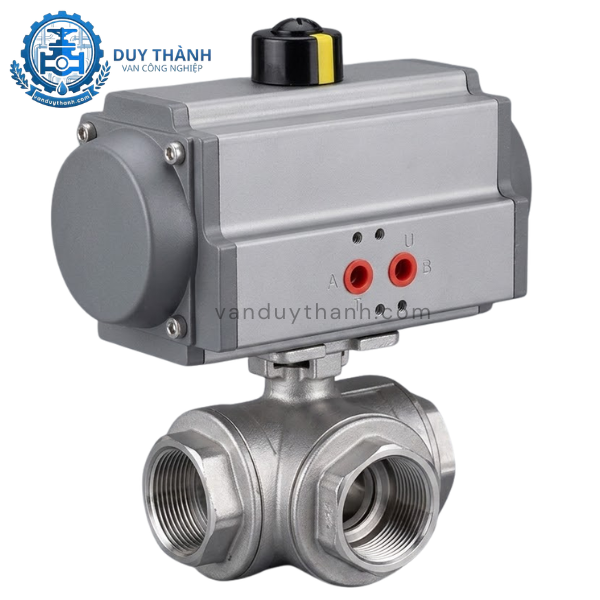

⇒ XEM THÊM : Van Bi Inox 304 Ren 3 Ngả Khí Nén
