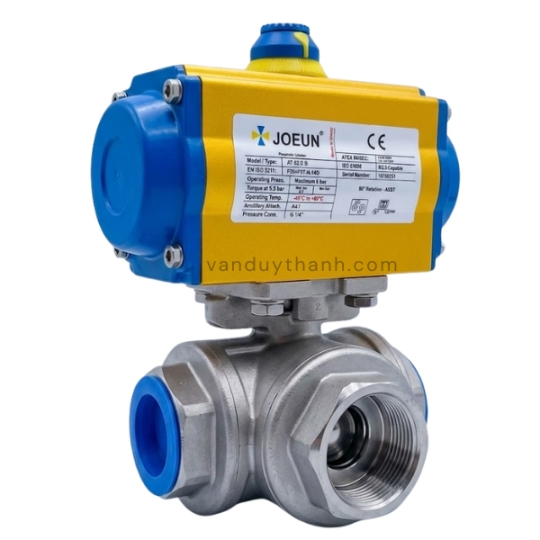

Van Bi Inox 3 Ngả Điều Khiển Khí Nén
Van bi inox 3 ngả điều khiển khí nén là thiết bị tự động hóa cao cấp, chuyên dùng để phân nhánh hoặc trộn dòng môi chất trong các hệ thống đường ống phức tạp. Với chất liệu inox 304/316 siêu bền, sản phẩm sở hữu khả năng chịu áp lực vận hành vượt trội lên đến 63bar và dải nhiệt độ làm việc lý tưởng từ -10°C đến 220°C nhờ gioăng làm kín Teflon (PTFE) chịu nhiệt. Điểm cốt lõi của dòng van này là cấu tạo bi van dạng chữ L (chuyển hướng) hoặc chữ T (phân phối/trộn dòng), vận hành chính xác thông qua bộ truyền động khí nén với hai chế độ: đóng mở hoàn toàn (ON/OFF) hoặc điều tiết theo góc (Tuyến tính). Sản phẩm hỗ trợ cả kết nối lắp ren gọn nhẹ và lắp bích chắc chắn, đáp ứng linh hoạt mọi yêu cầu kỹ thuật trong các môi trường nước, khí nén, hơi nóng và gas công nghiệp.
Van bi inox 3 ngả điều khiển khí nén không chỉ đơn thuần là một thiết bị đóng ngắt mà còn là một bộ điều phối dòng chảy thông minh. Những tính năng ưu việt của dòng sản phẩm này bao gồm:
Khả năng điều hướng đa dạng: Với thiết kế 3 cửa, van cho phép dòng chảy đi qua các ngả khác nhau mà không cần lắp đặt nhiều van đơn lẻ, giúp tiết kiệm không gian và chi phí vật tư.
Vận hành tự động tốc độ cao: Bộ truyền động khí nén giúp thời gian chuyển trạng thái diễn ra nhanh chóng, đảm bảo tính liên tục và chính xác cho các quy trình sản xuất tự động hóa.
Độ bền và tính ổn định cao: Chất liệu inox kết hợp với công nghệ đúc chính xác giúp van chịu được va đập thủy lực và sự ăn mòn từ môi trường bên ngoài lẫn môi chất bên trong.
Tương thích hệ thống linh hoạt: Van tích hợp tiêu chuẩn kết nối đa dạng từ ren đến mặt bích, dễ dàng lắp đặt vào cả hệ thống cũ và mới.
Sự xuất hiện của van bi 3 ngả trong hệ thống mang lại những lợi ích vận hành cốt yếu:
Phân luồng dòng chảy (Dạng chữ L): Tác dụng chính là chuyển hướng môi chất từ một lối vào sang một trong hai lối ra, giúp linh hoạt trong việc cấp liệu cho các bồn chứa hoặc dây chuyền khác nhau.
Trộn hoặc chia dòng (Dạng chữ T): Cho phép thông cả 3 cửa để trộn hai dòng môi chất thành một hoặc chia một dòng chính thành hai dòng phụ đồng thời.
Tăng cường an toàn vận hành: Thay thế việc vận hành bằng tay tại những vị trí nguy hiểm, đảm bảo an toàn cho nhân viên kỹ thuật và ngăn ngừa các sự cố tràn hoặc thất thoát môi chất.
Để đảm bảo lựa chọn đúng model phù hợp với thông số thiết kế của hệ thống, quý khách có thể tham khảo bảng thông số chi tiết dưới đây:
| Đặc tính kỹ thuật | Chi tiết thông số |
| Kích cỡ | DN15 – DN50 |
| Vật liệu thân van | Inox 304, Inox 316 (CF8, CF8M) |
| Chất liệu bi & trục | Inox 304 / 316 |
| Gioăng làm kín | Teflon (PTFE) chịu nhiệt cao |
| Kiểu thiết kế bi | Dạng chữ L hoặc Dạng chữ T |
| Áp lực làm việc | PN16, PN25, PN40, PN63 (Max 63bar) |
| Nhiệt độ làm việc | -10°C ~ 220°C |
| Áp lực khí nén điều khiển | 2 bar ~ 8 bar |
| Chế độ hoạt động | Đóng mở ON/OFF Khí nén hoặc Tuyến tính (4-20mA) |
| Kiểu kết nối | Lắp ren (NPT, BSPT) hoặc Lắp bích (JIS, ANSI, DIN) |
| Xuất xứ | Đài Loan, Hàn Quốc, Trung Quốc |
Cấu tạo của thiết bị là sự kết hợp cơ khí chính xác, bao gồm hai phần tách biệt nhưng hoạt động đồng nhất:
Vỏ thân van: Được đúc từ inox đặc, có 3 cửa kết nối. Tùy theo nhu cầu áp suất mà thân van được thiết kế theo tiêu chuẩn lắp ren hoặc mặt bích.
Bi van (Quả bi): Là bộ phận quan trọng nhất, được khoét lỗ theo dạng chữ L hoặc chữ T. Bề mặt bi được đánh bóng gương để giảm lực ma sát khi tiếp xúc với gioăng.
Gioăng (Seat): Làm bằng Teflon cao cấp, bao quanh các cửa của bi van để đảm bảo độ kín khít tuyệt đối khi đóng ngã.
Vỏ bộ khí: Thường làm bằng hợp kim nhôm sơn tĩnh điện chống oxy hóa.
Piston và lò xo: Piston di chuyển nhờ áp lực khí nén, đối với loại tác động đơn sẽ có thêm hệ thống lò xo tự hồi vị.
Trục truyền động: Kết nối trực tiếp với trục của van bi để truyền lực quay.
Van điện từ (Solenoid Valve): Dùng để phân phối luồng khí nén vào bộ điều khiển.
Công tắc giới hạn (Limit Switch Box): Báo trạng thái đóng/mở về phòng điều khiển trung tâm.
Van hoạt động dựa trên cơ chế xoay 90 độ của bi van dưới tác động của lực khí nén.
Đối với dòng bi chữ L:
Khi bộ điều khiển khí nén vận hành, trục van sẽ quay một góc 90 độ. Ở vị trí ban đầu, dòng chảy đi từ cổng 1 sang cổng 2. Sau khi xoay, cổng 2 bị đóng lại và dòng chảy được chuyển hướng hoàn toàn sang cổng 3. Đây là giải pháp chuyển hướng dòng chảy đơn giản và hiệu quả nhất.
Đối với dòng bi chữ T:
Dòng chữ T mang lại nhiều sự kết hợp hơn. Nó có thể cho phép dòng chảy đi qua cả 3 cửa cùng lúc hoặc đóng bất kỳ một cửa nào. Điều này cực kỳ hữu ích cho việc trộn hai nguồn nguyên liệu khác nhau vào một đường ống chính hoặc ngược lại.
Cơ chế đóng mở:
ON/OFF: Van chỉ hoạt động ở hai trạng thái biên (đóng ngắt hoàn toàn các ngả).
Tuyến tính: Nhờ bộ định vị Positioner nhận tín hiệu 4-20mA, bi van có thể dừng ở các góc độ bất kỳ để tiết lưu lưu lượng chảy qua các ngả theo tỷ lệ mong muốn.
Sản phẩm là lựa chọn hàng đầu cho các môi trường yêu cầu khắt khe về kỹ thuật và độ sạch:
Hệ thống xử lý nước và hóa chất: Nhờ vật liệu inox chống ăn mòn, van được dùng để phân phối dòng nước thải, nước sạch hoặc các dung dịch axit, kiềm nhẹ.
Ngành thực phẩm và đồ uống: Đáp ứng tiêu chuẩn vệ sinh, dùng trong các dây chuyền chiết rót rượu, bia, sữa hoặc nước giải khát.
Hệ thống hơi nóng và lò hơi: Khả năng chịu nhiệt 220°C cho phép van hoạt động tốt trong các đường ống dẫn hơi bão hòa, sấy công nghiệp.
Ngành xăng dầu và khí Gas: Tính năng phòng chống cháy nổ tuyệt vời của hệ điều khiển khí nén giúp van an toàn trong môi trường dễ cháy.
Để van vận hành ổn định và kéo dài tuổi thọ, quy trình lắp đặt cần thực hiện đúng các bước sau:
Vệ sinh đường ống: Đảm bảo lòng ống không còn xỉ hàn, cát đá để tránh làm trầy xước bi van và rách gioăng Teflon khi vận hành.
Kiểm tra hướng dòng chảy: Đối với van 3 ngả, việc xác định đúng cổng vào (Inlet) và các cổng ra (Outlet) theo sơ đồ chữ L hoặc T là cực kỳ quan trọng.
Lắp đặt kết nối:
Lắp ren: Sử dụng băng tan (cao su non) quấn quanh đầu ren ống, siết vừa đủ lực để tránh làm nứt cổ ren thân van.
Lắp bích: Đặt gioăng đệm (đệm làm kín) giữa mặt bích van và bích ống, siết bu lông đối xứng để lực ép đều.
Cấp nguồn khí: Kết nối dây hơi vào bộ actuator. Lưu ý áp lực khí cấp phải nằm trong dải cho phép (thường là 3-8 bar).
Cân chỉnh và chạy thử: Thực hiện đóng mở không tải vài lần để kiểm tra độ phản hồi của van và tín hiệu báo về tủ điện.
Nếu bạn đang tìm kiếm giải pháp phân phối dòng chảy tự động cho dự án của mình, Van Duy Thành là đối tác chiến lược mà bạn có thể tin tưởng.
Cam kết chính hãng: Toàn bộ sản phẩm được nhập khẩu trực tiếp từ Đài Loan, Hàn Quốc và Trung Quốc với đầy đủ giấy tờ CO, CQ, đảm bảo nguồn gốc minh bạch.
Kho hàng sẵn có: Chúng tôi luôn dự trữ số lượng lớn các dòng van bi 3 ngả từ lắp ren đến lắp bích, sẵn sàng giao hàng nhanh chóng trên toàn quốc.
Tư vấn kỹ thuật chuyên sâu: Với am hiểu về tiêu chuẩn JIS, ANSI, DIN và các dòng actuator điện/khí nén, đội ngũ của chúng tôi sẽ giúp bạn chọn đúng thiết bị tối ưu nhất về công năng và chi phí.
Bảo hành dài hạn: Van Duy Thành áp dụng chính sách bảo hành 12-24 tháng, hỗ trợ kỹ thuật tận nơi và xử lý mọi yêu cầu bảo trì một cách nhanh chóng nhất.
- Hãy liên hệ ngay với Van Duy Thành để nhận tư vấn giải pháp và báo giá cạnh tranh nhất cho dòng van bi inox 3 ngả điều khiển khí nén!
