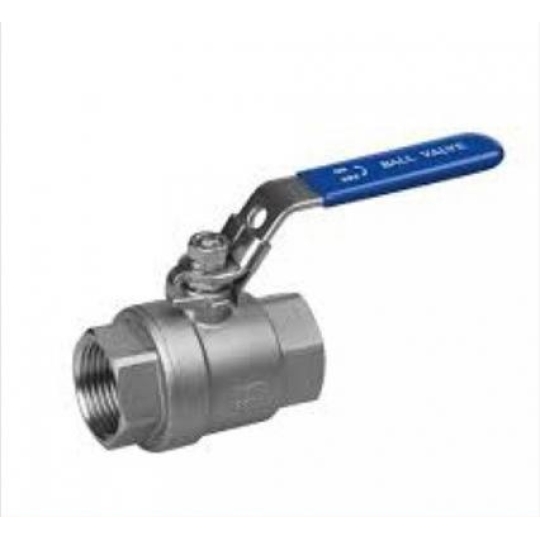

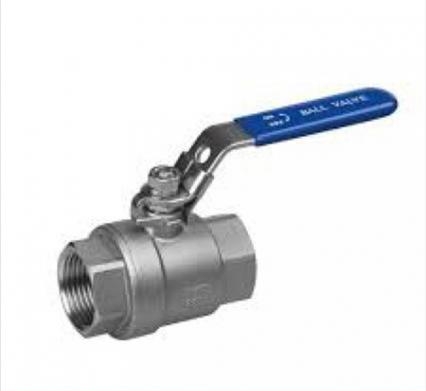

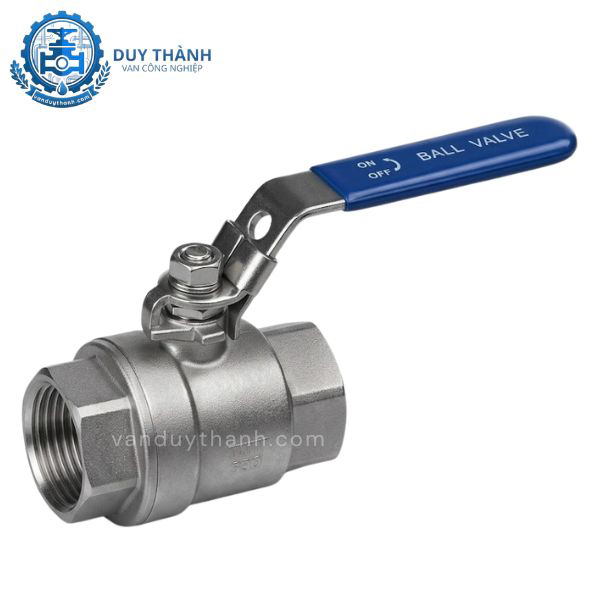

Van Bi Inox 2 Mảnh, 2pc Có Tay Khóa DN8 - DN100

1. Tính năng của Van Bi Inox 2 Mảnh, 2pc Có Tay Khóa DN8 - DN100

Van bi inox 2 mảnh có tay khóa (2PC Latching Lock Ball Valve) là một trong những dòng van cơ học phổ thông nhưng đóng vai trò vô cùng quan trọng trên các đường ống áp lực vừa và nhỏ. Thiết bị sở hữu những đặc tính kỹ thuật ưu việt:

• Chốt khóa an toàn chống thao tác sai (Locking Device): Điểm cải tiến đắt giá nhất của dòng van này là phần tay gạt được tích hợp thêm một lẫy khóa cơ học. Chốt này giúp cố định tay gạt ở hai vị trí đóng hoàn toàn hoặc mở hoàn toàn, ngăn chặn tuyệt đối tình trạng người lạ, trẻ em vô tình va quệt làm thay đổi trạng thái van, hoặc ngăn sự phá hoại trong các khu vực vận hành công cộng.

• Kết cấu thân 2 mảnh (2-Piece Body) chịu lực: Thân van được cấu thành từ hai phần tách biệt kết nối với nhau bằng ren keo kiên cố. Kết cấu 2PC này giúp lòng van đạt thiết kế Full Bore (lỗ bóng lớn bằng đường kính ống), giúp dòng lưu chất di chuyển qua đạt lưu lượng tối đa mà không bị sụt áp.

• Khả năng chống oxy hóa tối ưu: Toàn bộ các bộ phận chịu tải từ thân van, viên bi rỗng bên trong cho đến trục ty và ê-cu ốc vít đều làm bằng thép không gỉ chất lượng cao (SUS304 hoặc SUS316). Nhờ đó, van không bị han rỉ, không bị ăn mòn rỗ bề mặt bởi các tác nhân thời tiết và hóa chất loãng.

• Đệm làm kín Teflon 100%: Lớp đệm Seat bằng PTFE có hệ số ma sát cực thấp, giúp tay gạt vận hành êm ái, nhẹ nhàng, đồng thời chịu được nhiệt độ cao mà không bị co ngót hay biến dạng dẻo.

2. Tác dụng của Van Bi Inox 2 Mảnh, 2pc Có Tay Khóa DN8 - DN100

Trong các công trình xây dựng dân dụng lẫn dây chuyền công nghiệp tự động, dòng van bi 2 mảnh có tay khóa inox mang lại những ứng dụng thực tiễn rất cao:

• Cô lập dòng chảy nhanh chóng: Với cơ chế quay góc đúng 90°, van cho phép đóng ngắt dòng chất lỏng hoặc khí nén ngay lập tức, hỗ trợ đắc lực trong các tình huống khẩn cấp cần khóa chặn môi chất để xử lý sự cố.

• Đảm bảo an toàn quy trình kiểm soát: Tại các nhà máy hóa chất, trạm khí nén hoặc hệ thống gas trung tâm, việc khóa chốt an toàn giúp kỹ thuật viên yên tâm bảo dưỡng đoạn ống phía sau mà không sợ có người vô tình mở van gây tai nạn lao động.

• Duy trì độ tinh khiết cho môi chất: Vật liệu inox 304/316 hoàn toàn trơ về mặt hóa học, không giải phóng ion kim loại hay tạp chất độc hại vào lưu chất, giúp bảo toàn độ sạch cho nguồn nước uống hoặc dung dịch thực phẩm.

3. Thông số kỹ thuật của Van Bi Inox 2 Mảnh, 2pc Có Tay Khóa DN8 - DN100

4. Cấu tạo của Van Bi Inox 2 Mảnh, 2pc Có Tay Khóa DN8 - DN100

Mặc dù có thiết kế nhỏ gọn, sản phẩm lại có kết cấu cơ khí rất chặt chẽ, bao gồm các bộ phận chính sau:

4.1. Thân van 2 mảnh (Main Body & Adapter)

• Gồm mảnh thân chính chứa quả bi và một mảnh nắp ren phụ ghép nối lại với nhau. Thân van được đúc áp lực từ inox, thành van dày dặn, chịu được áp suất nén 1000 WOG và lực vặn ren mạnh.

4.2. Quả bi inox rỗng tâm (Rotary Ball)

• Là một viên bi tròn bằng inox 304/316 được khoan một lỗ xuyên tâm có đường kính bằng với lòng ống. Bề mặt viên bi được đánh bóng gương hoàn hảo nhằm giảm thiểu lực ma sát tiếp xúc và tăng độ kín khít khi ép vào gioăng.

4.3. Vòng đệm làm kín kép (PTFE Seats & Thrust Washer)

• Bao gồm hai vòng đệm PTFE ôm khít lấy hai mặt của quả bi để chặn dòng chảy, kết hợp với các vòng đệm cổ (Stem Packing) ngăn không cho chất lỏng rò rỉ ngược lên trên ty van.

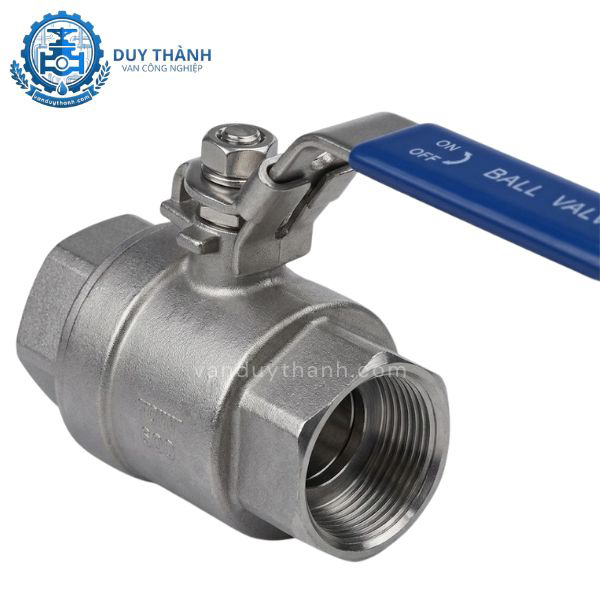

4.4. Trục van và Bộ tay gạt có chốt khóa (Stem & Locking Handle)

• Trục van bằng inox truyền lực xoay từ tay gạt xuống quả bi. Phần tay gạt được bọc một lớp nhựa PVC màu xanh hoặc đỏ giúp cầm nắm êm tay, phía dưới tay gạt có gá một miếng bát inox di động (chốt khóa) để gài vào vấu cố định trên cổ van.

5. Nguyên lí làm việc của Van Bi Inox 2 Mảnh, 2pc Có Tay Khóa DN8 - DN100

Dòng van này vận hành dựa trên nguyên lý xoay chuyển góc của quả bi để thông hoặc chặn dòng chảy:

• Thao tác mở van: Người vận hành dùng ngón tay bóp/nhấc chốt gài an toàn trên tay gạt lên để giải phóng tay gạt khỏi vấu hãm trên cổ van. Sau đó, gạt tay một góc 90° sao cho tay gạt nằm song song với chiều đường ống. Lúc này, trục van xoay quả bi làm lỗ rỗng của bi trùng khớp với lòng thân van, dòng lưu chất được thông suốt hoàn toàn. Khi buông tay, chốt khóa sẽ tự động sập vào rãnh mở để cố định vị trí.

• Thao tác đóng van: Người vận hành tiếp tục nhấc chốt khóa an toàn và gạt tay ngược lại một góc 90° sao cho tay gạt nằm vuông góc với đường ống. Trục van xoay quả bi khiến phần thành đặc của bi quay ra chặn đứng dòng chảy, ép chặt vào gioăng Teflon PTFE để chống rò rỉ. Chốt khóa sẽ sập xuống vấu hãm đóng để khóa chặt van.

6. Môi trường ứng dụng của Van Bi Inox 2 Mảnh, 2pc Có Tay Khóa DN8 - DN100

Nhờ ưu điểm vật liệu inox cao cấp chống rỉ và khả năng khóa an toàn tuyệt đối, van bi 2 thân tay khóa là sự lựa chọn tối ưu trong các hệ thống:

• Hệ thống khí nén áp lực cao và Gas công nghiệp: Ứng dụng kiểm soát đường ống dẫn khí nén, khí CO2, Nitơ, Gas (LPG) tại các xưởng cơ khí, nhà máy chế tạo yêu cầu chốt khóa để tránh công nhân thao tác nhầm lẫn.

• Đường ống hóa chất và dung môi: Kiểm soát dòng chảy của các loại hóa chất nhẹ, axit loãng, kiềm, nước mặn, nước biển (đặc biệt đối với dòng van chất liệu Inox 316).

• Ngành chế biến thực phẩm và dược phẩm: Sử dụng trên các đường ống dẫn nước sạch, rượu bia, nước ngọt, sữa, các hệ thống pha chế dược phẩm nhờ đặc tính sạch sẽ, dễ vệ sinh của inox.

• Hệ thống cấp thoát nước tòa nhà và PCCC: Lắp đặt tại các vị trí đầu nguồn, hộp kỹ thuật, đường ống nước sinh hoạt dân dụng hoặc các nhánh đường ống cứu hỏa nhỏ.

7. Hướng dẫn lắp đặt và khắc phục những lỗi thường gặp của Van Bi Inox 2 Mảnh, 2pc Có Tay Khóa DN8 - DN100

7.1. Hướng dẫn quy trình lắp đặt chuẩn kỹ thuật

Để đảm bảo van không bị rò rỉ tại các bước ren kết nối, kỹ thuật viên cần tuân thủ các bước lắp đặt sau:

1. Làm sạch đầu ren ống: Dùng giẻ lau sạch các mạt sắt, bụi bẩn hoặc dầu mỡ bám trên ren ngoài của đường ống nối.

2. Sử dụng băng keo non (băng tan) đúng cách: Quấn băng cao su non quanh ren ngoài của ống theo chiều kim đồng hồ từ 15 đến 20 vòng để tạo độ dày làm kín. Không quấn quá dày vì có thể làm bửa ren trong của van inox khi siết.

3. Siết van bằng dụng cụ phù hợp: Vặn van vào ống bằng tay trước, sau đó dùng mỏ lết hoặc kìm cá sấu siết chặt vừa đủ lực. Nên ngậm mỏ lết vào phần đầu bục lục giác của van ngay sát đầu ống nối để tránh làm biến dạng phần thân giữa của van.

4. Kiểm tra khoảng không của tay khóa: Khi lắp đặt, cần tính toán khoảng trống xung quanh để tay gạt có thể xoay đủ góc 90° và người vận hành có thể dễ dàng dùng tay bóp chốt khóa an toàn.

7.2. Các lỗi thường gặp và phương pháp xử lý nhanh

• Lỗi rò rỉ nước ở chân ren kết nối:

  • Nguyên nhân: Quấn băng keo non quá mỏng hoặc siết ren chưa tới góc kịch; hoặc ren bị lệch răng trong quá trình vặn.

  • Khắc phục: Tháo van ra, cạo sạch lớp băng keo cũ, kiểm tra xem ren có bị cháy hay móp không, sau đó quấn lại lớp băng keo non mới dày dặn hơn và siết chặt lại.

• Lỗi rò rỉ lưu chất ở cổ trục van (ty van):

  • Nguyên nhân: Sau một thời gian dài đóng mở, các vòng đệm đè cổ ty bị lỏng hoặc mài mòn, khiến áp suất đẩy lưu chất rò ngược lên trên.

  • Khắc phục: Tháo đai ốc giữ tay gạt ra, dùng mỏ lết nhỏ siết nhẹ con ốc ép cổ van (Gland Nut) phía dưới xuống khoảng 1/4 vòng để nén chặt lại gioăng PTFE cổ.

• Lỗi chốt khóa bị kẹt, không bóp/nhấc lên được:

  • Nguyên nhân: Van lắp ở ngoài trời lâu ngày bị bụi bẩn, cát đá bám vào khe hở của thanh khóa lẫy, hoặc lò xo hãm bên trong tay gạt bị rỉ sét do dính nước mưa.

  • Khắc phục: Xịt dung dịch chống rỉ RP7 vào các khớp của tay khóa, bóp nhả liên tục để bụi bẩn trôi ra ngoài. Nếu lò xo bị gãy, có thể tháo tay gạt ra để thay thế tay gạt mới.

8. Van Duy Thành chuyên cung cấp Van Bi Inox 2 Mảnh, 2pc Có Tay Khóa DN8 - DN100 chính hãng

Công ty Van Duy Thành tự hào là đơn vị uy tín hàng đầu chuyên phân phối trực tiếp dòng sản phẩm Van Bi Inox 2 Mảnh, 2pc Có Tay Khóa chính hãng từ các nền công nghiệp hàng đầu như Hàn Quốc, Đài Loan, Trung Quốc. Lựa chọn mua hàng tại Van Duy Thành, quý khách hàng hoàn toàn yên tâm bởi:

• Chất lượng chuẩn mực: Sản phẩm đúc inox 304/316 chuẩn ly, bề mặt xử lý tinh xảo, đầy đủ chứng chỉ chất lượng (CQ) và chứng nhận xuất xứ (CO) đi kèm theo từng lô hàng.

• Kho hàng sẵn số lượng lớn: Chúng tôi luôn lưu kho đầy đủ các size từ DN8, DN15 cho đến DN100 để cung ứng ngay lập tức cho các công trình dân dụng lẫn dự án nhà máy công nghiệp quy mô.

• Giá sỉ cạnh tranh tối đa: Nhờ lợi thế nhập khẩu trực tiếp không qua trung gian, Van Duy Thành mang đến chính sách giá thành tối ưu nhất cho các đơn vị thương mại, nhà thầu thi công cơ điện (M&E) và chủ đầu tư.

• Tư vấn kỹ thuật tận tâm: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ quý khách lựa chọn đúng chủng loại van, kích cỡ và vật liệu phù hợp nhất với môi chất hệ thống đường ống.

Quý khách hàng có nhu cầu nhận catalog kỹ thuật hoặc bảng báo giá ưu đãi thương mại tốt nhất cho sản phẩm Van Bi Inox 2 Mảnh, 2pc Có Tay Khóa DN8 - DN100, xin vui lòng liên hệ trực tiếp với Van Duy Thành qua thông tin sau:
