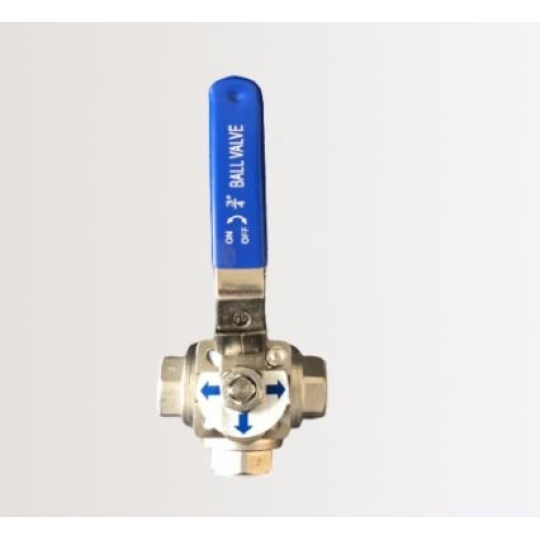

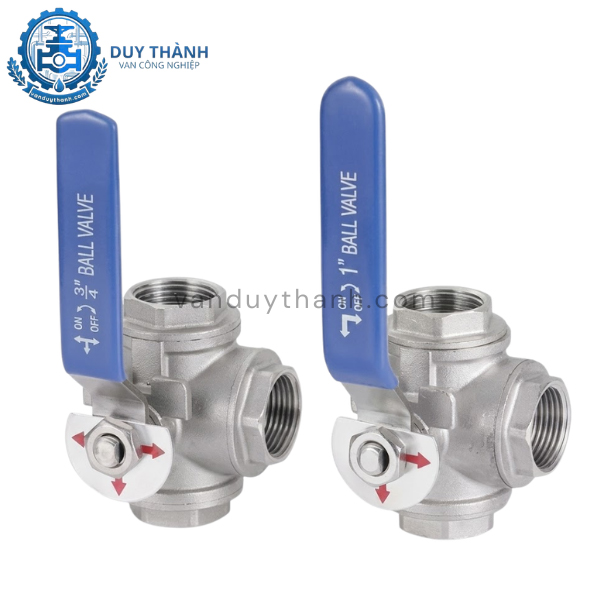

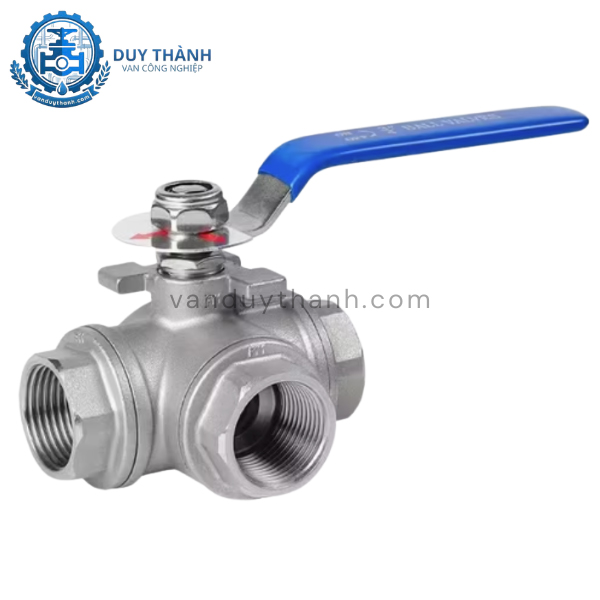

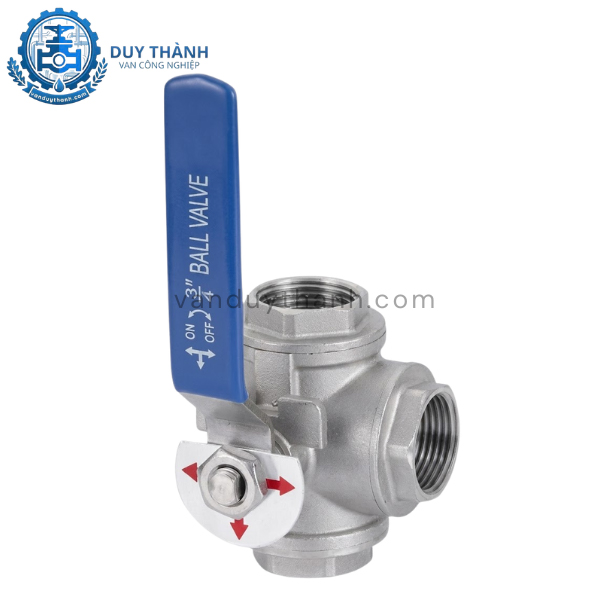

Van Bi 3 Ngả Kiểu T Inox Jaki 01

1. Tính năng của van bi 3 ngả kiểu T Inox Jaki 01

Van bi 3 ngả kiểu T (T-Port) Inox Jaki 01 là dòng van đặc thù với khả năng tùy biến dòng chảy cực kỳ linh hoạt. Những tính năng nổi bật giúp sản phẩm này chiếm ưu thế trên thị trường bao gồm:

• Khả năng điều phối đa hướng: Khác với dòng chữ L (chỉ chuyển hướng), dòng chữ T có thể cho phép lưu chất đi qua cả 3 cửa cùng một lúc hoặc kết nối hai cửa bất kỳ, mang lại sự chủ động hoàn toàn trong việc phân phối hoặc trộn dòng lưu chất.

• Vật liệu Inox cao cấp: Thân van được đúc từ Inox 304 hoặc Inox 316. Đặc tính này giúp van duy trì độ bóng sáng, không bị hoen gỉ trong môi trường độ ẩm cao hoặc tiếp xúc với các hóa chất có tính ăn mòn mạnh.

• Thiết kế chịu áp suất và nhiệt độ cao: Van được gia công chính xác để chịu được áp suất danh định cao và dải nhiệt độ rộng, đảm bảo không bị biến dạng hay kẹt bi trong suốt quá trình sử dụng lâu dài.

• Vận hành nhẹ nhàng: Tay gạt được bọc nhựa cách nhiệt và thiết kế tối ưu lực xoay, giúp người vận hành có thể chuyển trạng thái van một cách nhanh chóng mà không tốn nhiều sức lực.

2. Tác dụng của van bi 3 ngả kiểu T Inox Jaki 01

Trong một hệ thống đường ống hiện đại, van bi 3 ngả Jaki 01 không chỉ đơn thuần là thiết bị đóng ngắt mà còn đóng vai trò như một bộ điều khiển trung tâm:

Phân chia và trộn dòng lưu chất

Tác dụng lớn nhất của kiểu lỗ chữ T là khả năng "mix" (trộn) các dòng lưu chất từ hai nguồn khác nhau vào một đường ống chung hoặc phân chia một dòng chính thành hai dòng phụ để cấp cho các nhánh sản xuất khác nhau.

Tiết kiệm không gian và chi phí lắp đặt

Thay vì phải sử dụng nhiều van bi 2 ngả và các khớp nối chữ T (Teens) phức tạp, việc sử dụng duy nhất một chiếc van bi 3 ngả giúp hệ thống trở nên gọn gàng hơn, giảm bớt số lượng mối nối ren, từ đó hạn chế tối đa nguy cơ rò rỉ tại các điểm kết nối.

Điều hướng linh hoạt

Sản phẩm cho phép người dùng thay đổi hướng đi của dòng chảy theo nhiều kịch bản khác nhau chỉ bằng thao tác xoay tay gạt 90 độ hoặc 180 độ, phù hợp cho các hệ thống tuần hoàn hoặc hệ thống yêu cầu xả thải xen kẽ.

3. Thông số kỹ thuật của van bi 3 ngả kiểu T Inox Jaki 01

Để hệ thống vận hành an toàn, việc nắm rõ các chỉ số kỹ thuật là điều bắt buộc đối với các kỹ sư:

4. Cấu tạo của van bi 3 ngả kiểu T Inox Jaki 01

Sản phẩm được cấu tạo từ các bộ phận chất lượng cao, đảm bảo tính đồng bộ và bền bỉ:

• Thân van (Body): Được đúc dày dặn từ inox với 3 cửa (port) kết nối ren. Thân van 3 ngả thường có kích thước lớn hơn van 2 ngả cùng size để chứa khoang bi xoay đặc thù.

• Bi van kiểu T (T-Ball): Đây là "trái tim" của van. Quả bi inox được khoét 3 lỗ thông nhau tạo thành hình chữ T. Tùy vào góc xoay của bi mà các cửa sẽ thông với nhau theo các sơ đồ khác nhau.

• Trục van (Stem): Kết nối giữa tay gạt và quả bi. Trục van được gia công từ inox cường độ cao để chống vặn xoắn khi vận hành ở áp suất lớn.

• Hệ thống gioăng (Seats & Seals): Bao gồm gioăng làm kín bi và gioăng trục van. Vật liệu PTFE giúp giảm ma sát, cho phép van đóng mở mượt mà và kín khít tuyệt đối.

• Tay gạt điều khiển: Thiết kế dạng đòn bẩy, có chốt định vị góc xoay giúp người dùng dễ dàng xác định vị trí các cửa đang thông nhau.

5. Nguyên lí làm việc của van bi 3 ngả kiểu T Inox Jaki 01

Nguyên lý hoạt động dựa trên sự thay đổi vị trí lỗ khoét chữ T của quả bi so với 3 cửa trên thân van:

1. Vị trí 1: Cửa 1, cửa 2 và cửa 3 cùng thông nhau. Dòng chảy từ một cửa sẽ được phân phối ra hai cửa còn lại hoặc ngược lại.

2. Vị trí 2 (Xoay 90 độ): Van có thể đóng hoàn toàn một cửa bất kỳ và chỉ cho phép dòng chảy lưu thông giữa hai cửa còn lại theo dạng góc vuông hoặc đường thẳng.

3. Vị trí 3: Chuyển đổi hoàn toàn hướng dòng chảy từ nhánh này sang nhánh kia.

Nhờ cấu tạo lỗ chữ T, dòng van này mang lại khả năng tùy biến cao hơn hẳn dòng chữ L (vốn chỉ có thể thông 2 cửa cùng lúc).

6. Môi trường ứng dụng của van bi 3 ngả kiểu T Inox Jaki 01

Với ưu thế về vật liệu và cơ chế vận hành, van bi Jaki 01 xuất hiện phổ biến trong nhiều môi trường:

Công nghiệp thực phẩm và đồ uống

Sử dụng trong các dây chuyền sản xuất sữa, nước giải khát, rượu bia để phân chia nguyên liệu vào các bồn chứa khác nhau mà vẫn đảm bảo tiêu chuẩn vệ sinh an toàn thực phẩm nhờ bề mặt inox vi sinh.

Hệ thống xử lý nước và hóa chất

Ứng dụng trong các nhà máy xử lý nước thải, hệ thống cấp nước sạch hoặc các đường ống dẫn hóa chất nồng độ cao. Inox 316 đặc biệt hữu hiệu khi tiếp xúc với các dung dịch có tính axit hoặc kiềm.

Ngành hơi nóng và lò hơi

Nhờ gioăng PTFE chịu nhiệt đến 180°C, van hoạt động ổn định trong các hệ thống dẫn hơi nóng, dầu nóng dùng trong sấy khô công nghiệp hoặc dệt nhuộm.

7. Hướng dẫn lắp đặt van bi 3 ngả kiểu T Inox Jaki 01

Lắp đặt đúng kỹ thuật là yếu tố then chốt để tránh rò rỉ và hỏng hóc sớm:

• Làm sạch đường ống: Trước khi lắp, cần thổi sạch bụi bẩn, cát đá hoặc mạt sắt bên trong ống. Những tạp chất này nếu lọt vào van sẽ làm trầy xước quả bi và gioăng cao su.

• Sử dụng băng tan (Cao su non): Quấn một lượng vừa đủ băng tan quanh đầu ren theo chiều kim đồng hồ để đảm bảo mối nối ren kín khít.

• Xác định hướng dòng chảy: Trước khi siết chặt, cần kiểm tra sơ đồ thông dòng của kiểu T để đặt tay gạt và các hướng cửa đúng theo yêu cầu của hệ thống.

• Siết lực vừa đủ: Sử dụng mỏ lết vừa vặn để siết van vào ống. Tránh dùng lực quá mạnh có thể làm vỡ nứt các mối nối ren hoặc làm biến dạng thân van.

• Kiểm tra sau lắp đặt: Mở dòng chảy thử nghiệm và quan sát các điểm nối. Thử thao tác đóng mở van vài lần để đảm bảo tay gạt không bị vướng vào các thiết bị xung quanh.

8. Van Duy Thành là đơn vị chuyên cung cấp van bi 3 ngả kiểu T Inox Jaki 01

Việc lựa chọn một đơn vị cung cấp uy tín quyết định đến 90% sự ổn định của hệ thống công nghiệp. Van Duy Thành tự hào là điểm đến tin cậy của các nhà thầu và đơn vị thi công trên toàn quốc.

Tại Van Duy Thành, chúng tôi mang đến cho quý khách hàng:

• Sản phẩm chính hãng Jaki: Đảm bảo 100% về nguồn gốc xuất xứ, đạt các tiêu chuẩn kiểm định quốc tế khắt khe nhất.

• Chất lượng kiểm soát nghiêm ngặt: Mọi sản phẩm trước khi giao đến tay khách hàng đều được đội ngũ kỹ thuật của Van Duy Thành kiểm tra về độ kín áp và chất lượng hoàn thiện bề mặt.

• Giá thành tối ưu: Chúng tôi cam kết mức giá cạnh tranh nhất thị trường nhờ mối quan hệ đối tác trực tiếp với các nhà sản xuất lớn.

• Hỗ trợ kỹ thuật chuyên nghiệp: Không chỉ bán hàng, Van Duy Thành còn đồng hành cùng khách hàng trong việc tư vấn sơ đồ lắp đặt, lựa chọn vật liệu inox 304 hay 316 sao cho phù hợp và tiết kiệm chi phí nhất.

Hãy đến với Van Duy Thành để trải nghiệm dịch vụ cung ứng vật tư ngành nước chuyên nghiệp, nhanh chóng và tận tâm!
