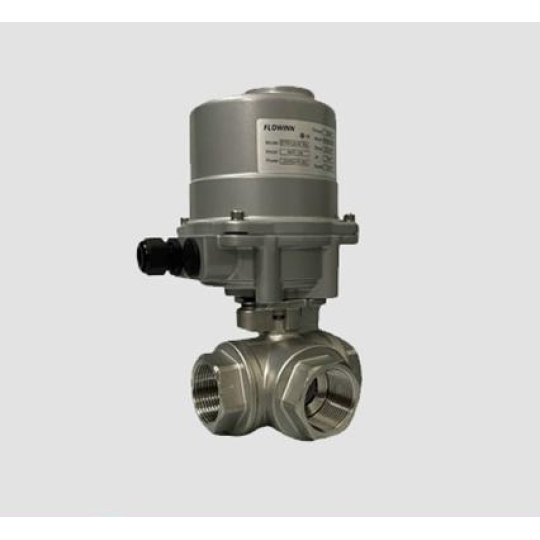

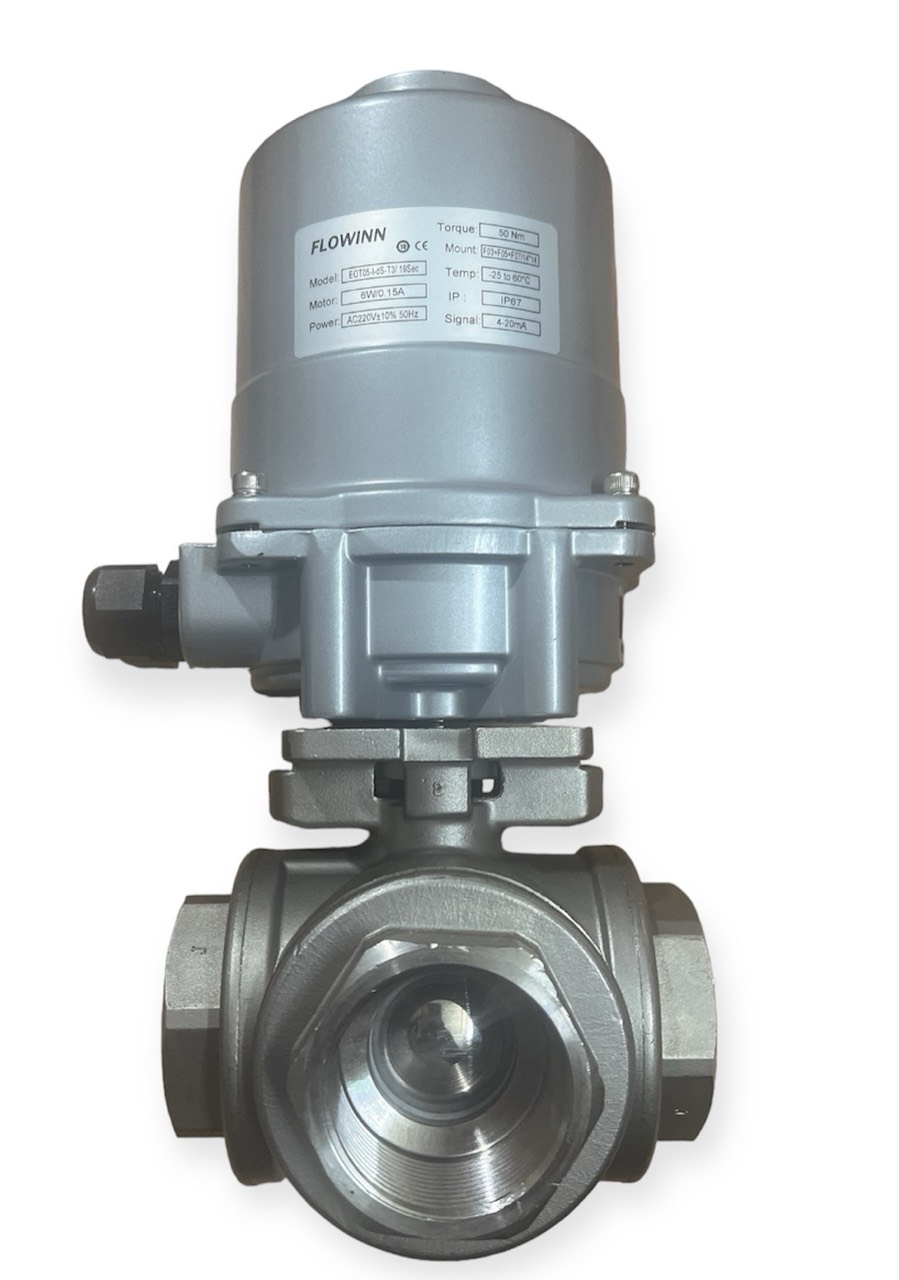

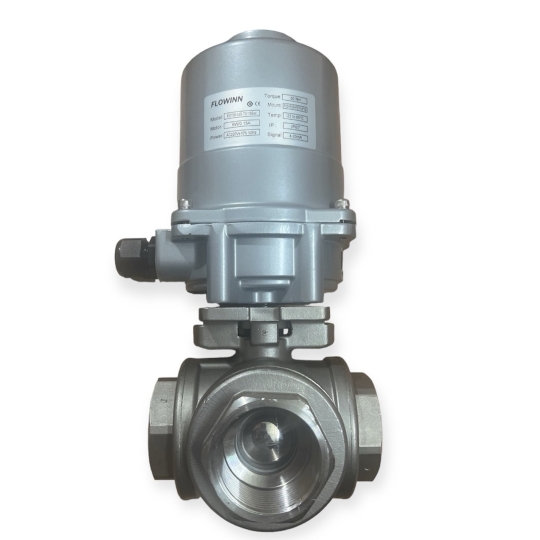

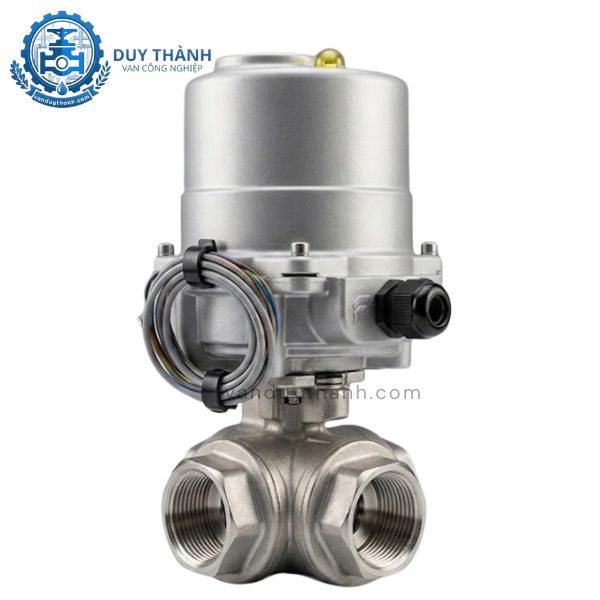

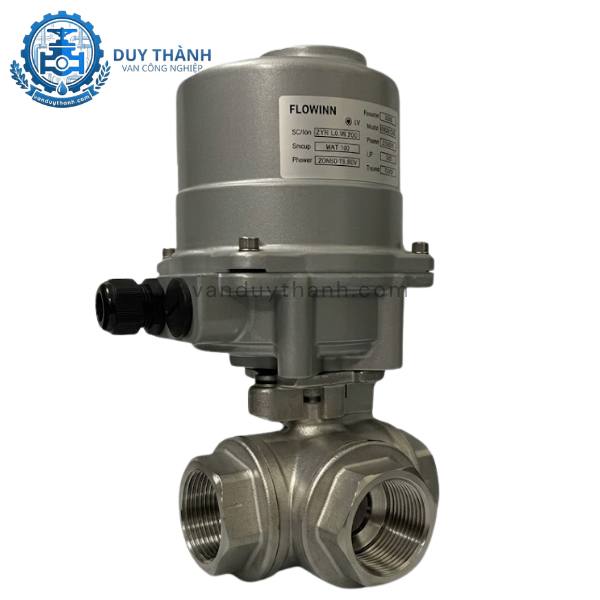

Van Bi 3 Cửa Đóng Mở Tín Hiệu Điện 4-20mA
Van bi 3 cửa đóng mở tín hiệu điện 4-20mA là giải pháp điều tiết dòng chảy thông minh, kết hợp giữa thân van Inox 304 bền bỉ và bộ truyền động điện EOT05-I-dS-T3 hiện đại. Với khả năng điều khiển tuyến tính theo tỷ lệ, thiết bị cho phép người dùng kiểm soát chính xác góc mở của bi van, từ đó phân phối hoặc chuyển hướng dòng chất lỏng một cách linh hoạt. Sản phẩm vận hành trên nguồn điện AC220V, cung cấp lực xoắn mạnh mẽ lên đến 50Nm, đảm bảo hoạt động ổn định trong các môi trường khắc nghiệt với nhiệt độ lên tới 180°C. Thiết kế đạt tiêu chuẩn bảo vệ IP67 giúp van chống nước và bụi tuyệt đối, phù hợp cho cả lắp đặt trong nhà và ngoài trời. Với hai dạng cấu tạo bi T-Port hoặc L-Port và kiểu kết nối ren tiện lợi, đây là lựa chọn hàng đầu cho các hệ thống tự động hóa công nghiệp.
Van bi 3 cửa điều khiển điện tuyến tính 4-20mA không chỉ là một thiết bị đóng ngắt thông thường mà còn là một bộ điều khiển lưu lượng tinh vi. Những tính năng ưu việt của sản phẩm bao gồm:
Điều khiển chính xác theo tỷ lệ: Sử dụng tín hiệu analog 4-20mA, thiết bị cho phép dừng bi van tại bất kỳ vị trí nào trong hành trình $90^{\circ}$. Điều này giúp người vận hành có thể điều chỉnh lưu lượng dòng chảy theo tỷ lệ phần trăm chính xác thay vì chỉ đóng hoặc mở hoàn toàn.
Độ bền vượt trội với Inox 304: Toàn bộ thân van được chế tạo từ thép không gỉ 304, mang lại khả năng chống oxy hóa, chống ăn mòn hóa học và duy trì độ bóng sáng trong thời gian dài sử dụng.
Vận hành thông minh và an toàn: Động cơ điện Model EOT05-I-dS-T3 tích hợp hệ thống bảo vệ quá nhiệt và công tắc hành trình, giúp ngăn chặn tình trạng kẹt van gây hư hỏng motor.
Khả năng chịu nhiệt và áp suất cao: Nhờ sự kết hợp giữa thân inox vững chắc và gioăng làm kín PTFE, van có thể làm việc ổn định trong dải nhiệt độ từ 0°C đến 180°C mà không bị rò rỉ hay biến dạng.
Trong các hệ thống đường ống công nghiệp phức tạp, việc sử dụng van bi 3 cửa mang lại những lợi ích chiến lược:
Thay vì phải sử dụng nhiều van 2 ngã kết hợp, một chiếc van bi 3 cửa có thể thay thế hoàn toàn nhiệm vụ chuyển hướng dòng chất lưu từ một nguồn vào hai lối ra hoặc ngược lại. Điều này giúp thu gọn hệ thống và giảm thiểu chi phí đầu tư.
Với dòng van tuyến tính, bạn có thể điều chỉnh góc mở của bi van để pha trộn hai dòng lưu chất khác nhau theo một tỷ lệ nhất định trước khi đưa đến công đoạn tiếp theo. Đây là chức năng cực kỳ quan trọng trong ngành hóa chất và thực phẩm.
Van cho phép kết nối trực tiếp với các thiết bị đầu não như PLC, cảm biến áp suất hoặc cảm biến nhiệt độ. Hệ thống sẽ tự động điều chỉnh góc mở của van dựa trên dữ liệu thực tế, giúp quy trình sản xuất diễn ra liên tục mà không cần sự can thiệp thủ công của con người.
Dưới đây là bảng thông số kỹ thuật chi tiết của dòng van bi 3 cửa điều khiển điện tuyến tính do Van Duy Thành cung cấp:
| Đặc tính | Thông số chi tiết |
| Model động cơ | EOT05-I-dS-T3 |
| Điện áp nguồn | AC220V (50/60Hz) |
| Tín hiệu điều khiển | 4-20mA (Tuyến tính) |
| Lực xoắn (Torque) | 50Nm |
| Cấp bảo vệ | IP67 (Chống nước, bụi tuyệt đối) |
| Chất liệu thân van | Inox 304 (Thép không gỉ) |
| Gioăng làm kín | PTFE (Teflon) |
| Dạng bi van | L-Port hoặc T-Port |
| Nhiệt độ làm việc | 0°C ~ 180°C |
| Kiểu kết nối | Lắp ren chuẩn công nghiệp |
| Áp lực làm việc | 16 bar - 64 bar (Tùy size) |
Sản phẩm là sự hợp nhất giữa hai bộ phận chính: Thiết bị truyền động điện (Actuator) và Thân van bi cơ học.
Đây là "bộ não" của thiết bị, model EOT05-I-dS-T3 bao gồm:
Vỏ bảo vệ: Được đúc từ hợp kim nhôm chịu lực, sơn phủ tĩnh điện chống ăn mòn.
Bảng mạch thông minh: Tiếp nhận tín hiệu 4-20mA và xử lý lệnh đóng mở.
Hệ thống bánh răng: Giúp chuyển đổi vòng quay motor thành lực xoắn 50Nm mạnh mẽ.
Tay quay phụ: Cho phép vận hành bằng tay khi gặp sự cố mất điện đột ngột.
Bi van (Ball): Có cấu tạo rỗng bên trong với hình dáng chữ L hoặc chữ T, quyết định hướng đi của dòng chảy.
Trục van (Stem): Kết nối bi van với bộ điện, thường được làm từ Inox cường độ cao.
Gioăng (Seat): Làm từ PTFE nguyên chất, đảm bảo van đóng khít hoàn toàn, không có sự thẩm thấu chéo giữa các cửa van.
Nguyên lý hoạt động của dòng van này dựa trên sự tương tác giữa tín hiệu analog và góc quay cơ khí.
Ở trạng thái này, van chỉ cho phép dòng chảy đi từ cửa này sang một trong hai cửa còn lại. Khi động cơ quay, viên bi sẽ xoay để đóng cửa này và mở cửa kia, giúp chuyển hướng dòng chảy nhanh chóng.
Dạng chữ T linh hoạt hơn, có thể cho phép dòng chảy thông suốt cả 3 cửa cùng lúc hoặc đóng bớt 1 cửa để phân phối dòng chảy.
Khi hệ thống cấp tín hiệu 4mA, van sẽ ở trạng thái đóng hoàn toàn (hoặc vị trí mặc định). Khi tín hiệu tăng dần lên 12mA (tương đương 50%), bộ điện sẽ điều khiển motor quay bi van một góc $45^{\circ}$. Tương tự, tại tín hiệu 20mA, van sẽ mở tối đa $90^{\circ}$. Mạch phản hồi bên trong động cơ sẽ liên tục gửi tín hiệu về trung tâm để xác nhận vị trí hiện tại của van, đảm bảo tính chính xác tuyệt đối.
Với đặc tính chống ăn mòn và chịu nhiệt, sản phẩm được ứng dụng rộng rãi trong các môi trường:
Ngành xử lý nước: Hệ thống lọc nước thải, nước cấp, nơi cần chuyển hướng dòng chảy giữa các bể chứa hoặc trộn hóa chất xử lý.
Ngành thực phẩm và đồ uống: Dây chuyền sản xuất nước giải khát, bia rượu nhờ tính vệ sinh an toàn thực phẩm của Inox 304.
Hệ thống lò hơi, nồi hơi: Điều tiết dòng hơi nóng hoặc nước nóng có nhiệt độ cao lên đến 180°C.
Công nghiệp hóa chất: Vận chuyển các dung dịch axit nhẹ, bazo hoặc các loại dung môi trong nhà máy sản xuất sơn, nhựa.
Hệ thống điều hòa không khí (HVAC): Điều khiển dòng nước lạnh hoặc nóng trong các tòa nhà lớn để tiết kiệm năng lượng.
Việc lắp đặt đúng kỹ thuật sẽ giúp van hoạt động bền bỉ và tránh các lỗi phát sinh:
Kiểm tra hướng dòng chảy: Xác định đúng kiểu bi (L hoặc T) để bố trí các đường ống vào/ra cho chính xác theo sơ đồ vận hành.
Vệ sinh đường ống: Trước khi lắp, cần thổi sạch bụi bẩn, xỉ hàn bên trong ống để tránh làm trầy xước gioăng PTFE và bi van.
Lắp đặt cơ khí: Quấn băng tan (cao su non) vào đầu ren, siết chặt van vào ống. Lưu ý không siết quá mạnh làm biến dạng đầu ren inox.
Đấu nối điện: Mở nắp bộ điện EOT05, đấu dây theo sơ đồ sơ đồ (thường dán trong nắp). Đảm bảo nguồn điện ổn định AC220V và dây tín hiệu 4-20mA được bọc chống nhiễu.
Cài đặt và chạy thử: Cấp điện và cấp tín hiệu thấp nhất đến cao nhất để kiểm tra hành trình van. Quan sát xem van có bị rung lắc hay rò rỉ tại các đầu kết nối hay không.
Tại thị trường Việt Nam, Van Duy Thành đã khẳng định được vị thế là nhà cung cấp giải pháp van công nghiệp và tự động hóa hàng đầu. Khi lựa chọn sản phẩm của chúng tôi, quý khách hàng hoàn toàn yên tâm bởi:
Chất lượng đảm bảo: Mọi sản phẩm đều được kiểm tra kỹ thuật nghiêm ngặt trước khi xuất kho, đảm bảo đúng model EOT05 và chất liệu Inox 304 chuẩn.
Giải pháp tối ưu: Chúng tôi không chỉ bán van, mà còn tư vấn giải pháp giúp hệ thống của bạn vận hành hiệu quả nhất với chi phí tiết kiệm nhất.
Chính sách hậu mãi chu đáo: Bảo hành chính hãng 12 tháng, hỗ trợ kỹ thuật 24/7 và luôn sẵn có linh kiện thay thế.
Giá cả cạnh tranh: Với lợi thế là đơn vị nhập khẩu trực tiếp, Van Duy Thành cam kết mang đến mức giá tốt nhất cho các dự án và đại lý trên toàn quốc.
Quý khách hàng có nhu cầu về van bi 3 cửa điều khiển điện tuyến tính 4-20mA, hãy liên hệ ngay với Van Duy Thành để được hỗ trợ kỹ thuật và nhận báo giá ưu đãi nhất. Chúng tôi luôn sẵn sàng đồng hành cùng sự thành công của bạn!
