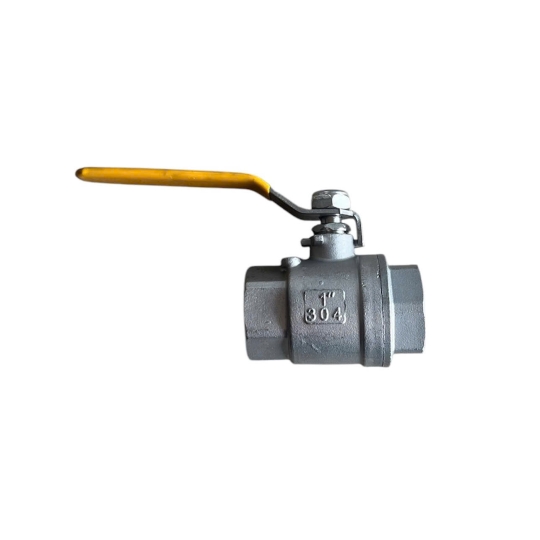

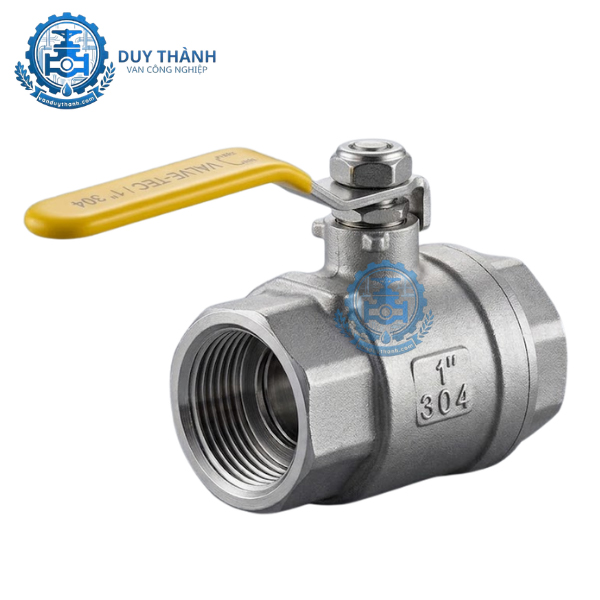

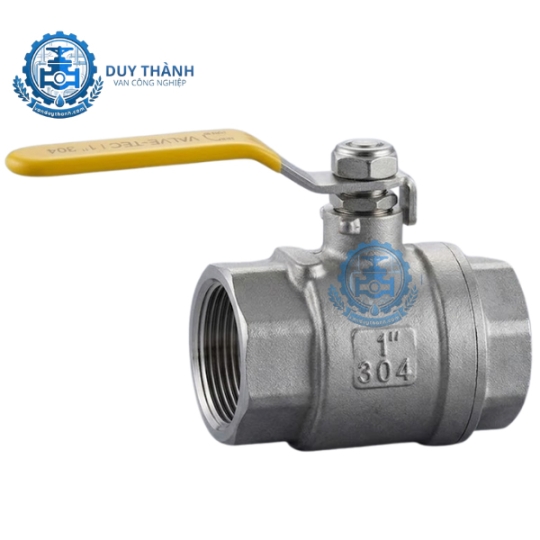

Van Bi 2PC Inox 304 Nối Ren Tay Gạt AFBV DN15 - DN100

Trong các hệ thống đường ống công nghiệp và dân dụng hiện đại, việc kiểm soát lưu chất một cách an toàn, nhanh chóng và không rò rỉ là yếu tố tiên quyết. Tự hào là nhà cung cấp thiết bị vật tư ngành nước uy tín hàng đầu, Van Duy Thành xin giới thiệu dòng sản phẩm Van Bi 2PC Inox 304 Nối Ren Tay Gạt AFBV DN15 - DN100.

Đây là dòng van công nghiệp cao cấp sở hữu cấu trúc 2 mảnh (2 pieces) độc lập, kết hợp cùng chất liệu thép không gỉ SS304 (CF8) thượng hạng. Sản phẩm đạt tiêu chuẩn chịu áp lực cao lên tới 1000 PSI, mang lại giải pháp vận hành bền bỉ vượt trội cho mọi hệ thống từ nước, khí nén cho đến hóa chất ăn mòn.

1. Tính năng của van bi 2PC inox 304 AFBV

Van bi 2 mảnh tay gạt của thương hiệu AFBV được tích hợp nhiều tính năng công nghệ cơ khí hiện đại giúp tối ưu hóa hiệu suất vận hành:

• Thiết kế Full Port (Full Bore): Đường kính lỗ bi hoàn toàn bằng với đường kính trong của ống dẫn. Tính năng này giúp dòng lưu chất đi qua mượt mà, giảm thiểu tổn thất áp suất và tốc độ dòng chảy gần như bằng 0, ngăn hiện tượng sụt áp tại các điểm nút.

• Khả năng chống oxy hóa tuyệt đối: Toàn bộ thân van, bi và trục được đúc từ Inox 304, giúp bề mặt sản phẩm luôn sáng bóng, không bị gỉ sét hay hoen ố bởi thời tiết hoặc lưu chất đặc thù.

• Vận hành nhanh chóng và nhẹ nhàng: Cơ chế tay gạt đóng mở chỉ bằng một góc quay 90° giúp người vận hành thao tác nhanh, kiểm soát tức thì dòng chảy.

• Độ kín khít tối đa: Sự kết hợp giữa các mảnh thân ren và gioăng PTFE cao cấp ngăn chặn tuyệt đối hiện tượng rò rỉ lưu chất ra môi trường bên ngoài.

2. Tác dụng của van bi 2PC inox 304 AFBV

Khác với các dòng van cổng (gate valve) hay van cầu (globe valve) chủ yếu dùng để điều tiết tuyến tính, van bi inox 304 tay gạt đóng vai trò là một thiết bị khóa/ngắt dòng chảy (On/Off) cực kỳ hiệu quả:

• Cô lập phân đoạn hệ thống: Giúp ngắt hoàn toàn một nhánh đường ống khi cần bảo trì, sửa chữa thiết bị phía sau (như máy bơm, đồng hồ nước, van một chiều) mà không làm ảnh hưởng đến toàn bộ hệ thống lớn.

• Bảo vệ an toàn đường ống: Đóng ngắt nhanh dòng chất lỏng hoặc khí trong các trường hợp xảy ra sự cố khẩn cấp, giảm thiểu thiệt hại thất thoát vật tư.

• Đảm bảo vệ sinh nguồn lưu chất: Với đặc tính trơ về mặt hóa học của Inox 304, van không sản sinh tạp chất, bảo vệ độ tinh khiết cho nguồn nước sinh hoạt hoặc nguyên liệu thực phẩm.

3. Cấu tạo chi tiết của van bi 2PC inox 304 AFBV

Khác với dòng van 1 mảnh (1PC) giá rẻ bị bóp nhỏ lỗ bi (Reduce Port), cấu tạo van bi 2PC AFBV gồm 2 phần thân tách biệt được kết nối với nhau bằng các ren chịu lực chịu áp. Bản vẽ cấu tạo chi tiết bao gồm các bộ phận cốt lõi sau:

• Thân van (Body & Cap): Chia làm 2 phần (thân chính ôm trọn bi van và phần nắp nối). Chất liệu chế tạo từ thép đúc tiêu chuẩn ASTM A351 CF8 (Inox 304) có khả năng chịu lực va đập cơ học lớn.

• Bi van (Ball): Một quả cầu bằng inox 304 được đục lỗ xuyên tâm. Bề mặt bi được gia công cơ khí chính xác và đánh bóng hoàn hảo để giảm ma sát tối đa với gioăng.

• Trục van (Stem): Làm bằng inox 304/316, là bộ phận truyền mô-men xoắn từ tay gạt xuống để xoay bi van. Trục được thiết kế hệ thống chống bung (Anti-blowout stem) nhằm đảm bảo an toàn khi áp suất đường ống tăng cao đột ngột.

• Gioăng làm kín (Seat & Packing): Gồm bộ đệm bi và đệm trục làm bằng nhựa PTFE (Teflon). Nhựa PTFE có hệ số ma sát cực thấp, chịu nhiệt độ cao và kháng hầu hết các loại hóa chất.

• Tay gạt (Handle): Làm bằng hợp kim inox dày dặn, bên ngoài bọc một lớp nhựa dẻo cách nhiệt và chống trượt, giúp người dùng cầm nắm dễ dàng.

4. Thông số kỹ thuật chi tiết của sản phẩm

Dưới đây là bảng thông số kỹ thuật chuẩn kích thước và vật liệu của dòng van bi 2 mảnh inox 304 nối ren AFBV đang được phân phối chính hãng tại kho Van Duy Thành:

5. Nguyên lý làm việc của van bi 2PC inox 304 AFBV

Van hoạt động dựa trên nguyên lý xoay chuyển tâm của viên bi thép bên trong thân van dưới tác động ngoại lực từ tay gạt:

• Trạng thái Mở hoàn toàn (Open): Khi ta gạt tay van nằm song song với đường ống dẫn, trục van sẽ xoay bi van sao cho lỗ khoét xuyên tâm của bi trùng khít với hướng dòng chảy. Lưu chất đi qua van một cách tối đa mà không gặp bất kỳ vật cản nào.

• Trạng thái Đóng hoàn toàn (Close): Khi gạt tay van một góc 90° sao cho tay gạt nằm vuông góc với đường ống, trục van sẽ xoay bi van đi 90°. Lúc này, phần thành đặc của quả cầu bi sẽ quay ra chặn đứng dòng lưu chất, đồng thời ép chặt vào đệm làm kín PTFE để ngăn nước/khí rò rỉ qua bên kia.

6. Môi trường ứng dụng thực tế của van bi 2PC inox 304 AFBV

Nhờ các đặc tính cơ lý hóa ưu việt từ vật liệu inox 304 cao cấp, thiết bị này được ứng dụng cực kỳ rộng rãi trong nhiều môi trường khắt khe:

• Hệ thống cấp thoát nước: Dùng trong đường ống nước sạch sinh hoạt, nước kinh doanh thương mại và các nhà máy xử lý nước thải tập trung có chứa hóa chất nồng độ nhẹ.

• Hệ thống hơi nóng và khí nén: Phù hợp cho đường ống dẫn khí nén áp lực cao trong nhà xưởng, lò hơi, nồi hơi công nghiệp (Steam) nhờ khả năng chịu nhiệt độ lên đến 232°C.

• Ngành công nghiệp thực phẩm và dược phẩm: Đạt chuẩn an toàn vệ sinh cho các dây chuyền sản xuất nước giải khát, bia rượu, sữa, và chế biến thuốc.

• Ngành hóa chất và dầu khí: Dẫn các dung môi, dầu nhẹ, gas (LPG), dung dịch axit-kiềm loãng mà không sợ bị ăn mòn hay xâm thực bề mặt kim loại.

7. Phân loại và chọn sản phẩm đúng mục đích sử dụng

Để hệ thống vận hành an toàn và tiết kiệm chi phí đầu tư, quý khách hàng cần phân loại và lựa chọn model van dựa trên các tiêu chí sau:

Lựa chọn theo kích thước đường ống (DN)

• Bạn cần xác định chính xác kích thước định danh (DN) hoặc phi (mm) của đường ống dẫn. Ví dụ: Ống nhựa/sắt Φ 21mm chọn DN15, Ống Φ 34mm chọn DN25, và Ống lớn Φ 60mm chọn DN50.

Lựa chọn theo tiêu chuẩn bước ren

• Ren NPT: Thường dùng cho các hệ thống ống tiêu chuẩn Mỹ, yêu cầu độ kín khít siêu cao bằng ren côn.

• Ren BSPT/BSP: Phổ biến tại thị trường Việt Nam và các tiêu chuẩn châu Á, châu Âu (ren song song hoặc ren côn nhẹ), dễ dàng quấn thêm cao su non (băng tan) khi lắp đặt.

Lựa chọn theo cấu trúc thân van

• Nếu hệ thống đòi hỏi lưu lượng chảy tối đa và áp suất cao, dòng 2PC AFBV là sự lựa chọn tối ưu nhất. Nếu cần tháo rời vệ sinh thường xuyên phần ruột van, khách hàng có thể cân nhắc thêm dòng van 3 thân (3PC).

8. Van Duy Thành chuyên cung cấp van bi 2PC Inox 304 AFBV chính hãng

Quý khách hàng đang tìm kiếm một đơn vị phân phối các dòng van công nghiệp AFBV uy tín, đầy đủ giấy tờ, CO/CQ cùng mức giá cạnh tranh nhất? Van Duy Thành chính là địa chỉ tin cậy của bạn.

Chúng tôi cam kết:

• Sản phẩm nhập khẩu chính hãng thương hiệu AFBV 100%.

• Hàng luôn sẵn kho số lượng lớn từ kích cỡ DN15 đến DN100, đáp ứng nhanh tiến độ công trình.

• Chính sách bảo hành dài hạn lên đến 12 tháng, đổi trả linh hoạt nếu có lỗi từ nhà sản xuất.

• Đội ngũ kỹ thuật viên giàu kinh nghiệm, tư vấn giải pháp lắp đặt tối ưu và tiết kiệm nhất.

Để nhận ngay bảng báo giá chiết khấu thương mại tốt nhất ngày hôm nay, xin vui lòng liên hệ trực tiếp với chúng tôi qua các kênh sau:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com

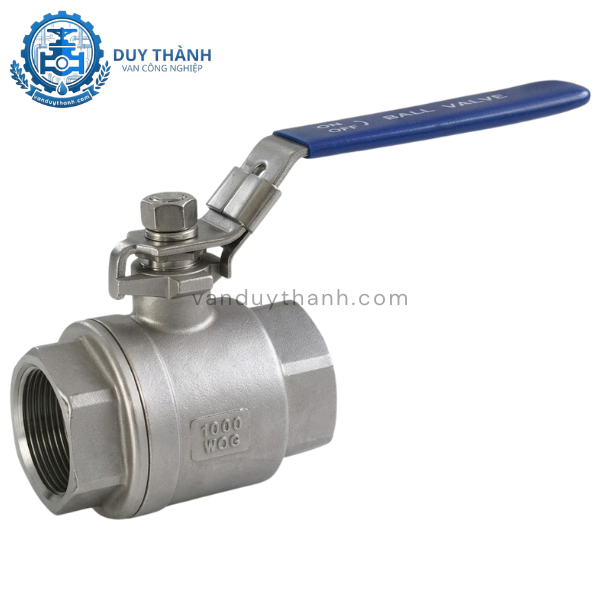

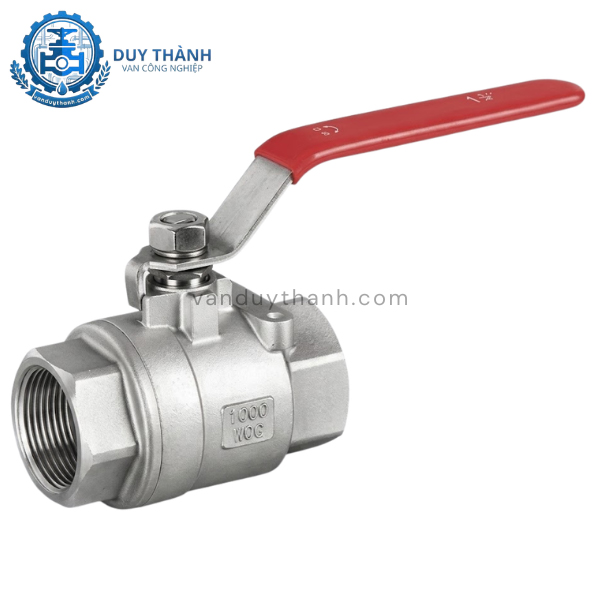

► XEM THÊM: Van Bi 2pc Inox 304 Nối Ren Khóa Tay
