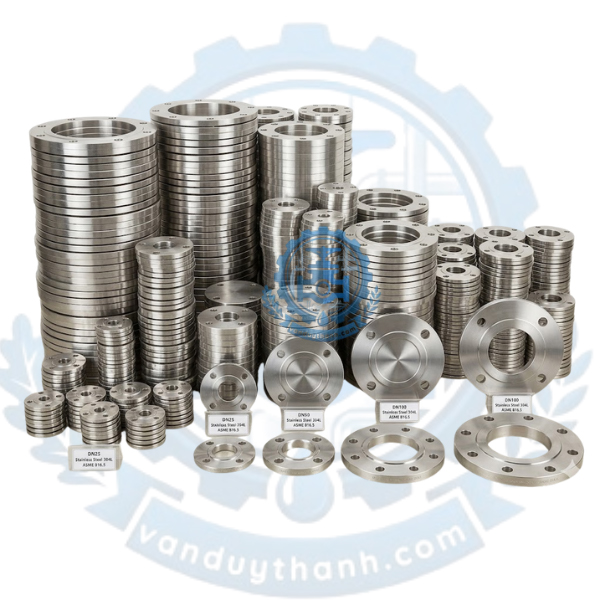

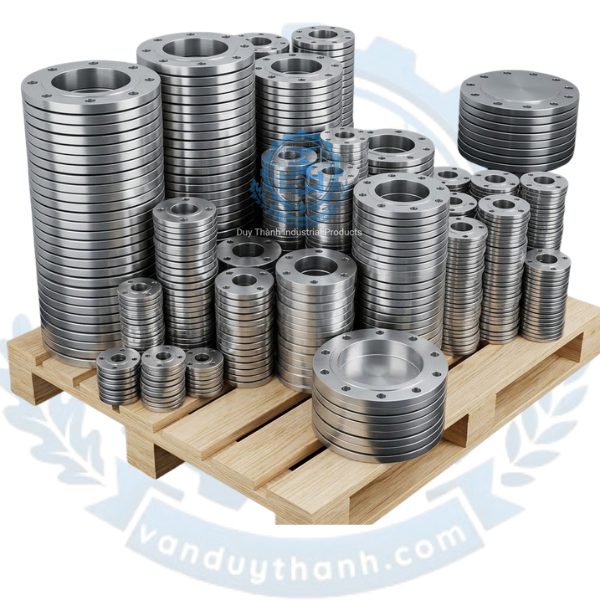

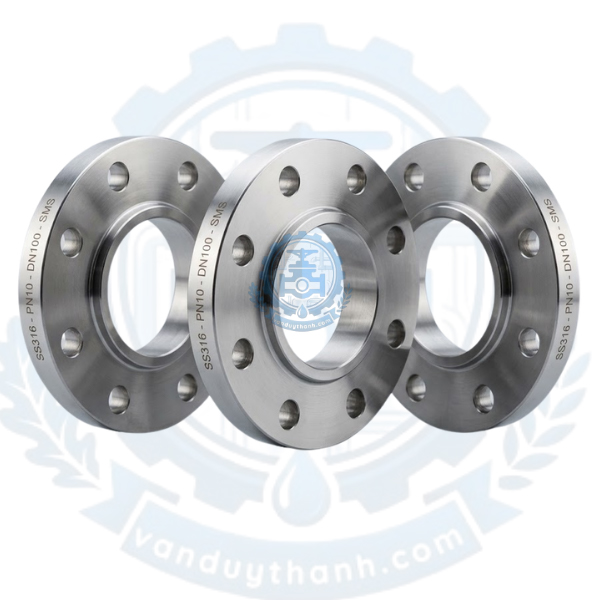

Mặt Bích Inox 304 Tiêu Chuẩn BS, JIS, ANSI, DIN

1. Tính năng của Mặt Bích Inox 304 Tiêu Chuẩn BS, JIS, ANSI, DIN

Mặt bích inox 304 sở hữu những đặc tính cơ lý nổi bật nhờ vào thành phần hóa học tối ưu (chứa khoảng 18% Crom và 8% Niken). Dưới đây là các tính năng vượt trội giúp dòng sản phẩm này trở thành lựa chọn hàng đầu trong ngành công nghiệp đường ống:

• Chống ăn mòn và oxy hóa tuyệt vời: Khả năng kháng lại sự ăn mòn từ môi trường axit, kiềm, hóa chất và nước muối vô cùng mạnh mẽ. Sản phẩm không bị gỉ sét theo thời gian, đảm bảo độ tinh khiết cho dòng lưu chất bên trong.

• Chịu nhiệt độ và áp lực cao: Mặt bích inox 304 hoạt động bền bỉ trong môi trường nhiệt độ cao lên đến 400°C và chịu được áp lực làm việc lớn mà không bị biến dạng hay nứt vỡ.

• Độ bền cơ học tốt: Sản phẩm có độ cứng cao, khả năng chịu lực va đập dẻo dai, giúp hệ thống đường ống luôn duy trì được kết cấu định hình vững chắc.

• Bề mặt thẩm mỹ, dễ vệ sinh: Với độ bóng sáng tự nhiên, sản phẩm rất khó bám bẩn, dễ lau chùi, đáp ứng hoàn hảo các tiêu chuẩn khắt khe về vệ sinh an toàn.

2. Tác dụng của Mặt Bích Inox 304 Tiêu Chuẩn BS, JIS, ANSI, DIN

Trong thiết kế và thi công hệ thống đường ống, mặt bích inox 304 đóng vai trò là mắt xích liên kết tối quan trọng với các tác dụng cụ thể như:

• Kết nối các phân đoạn đường ống: Giúp liên kết hai đoạn ống lại với nhau một cách chắc chắn và kín kẽ thông qua hệ thống bu lông gắn kết.

• Liên kết ống với thiết bị ngoại vi: Đây là cầu nối trung gian để lắp đặt các loại van công nghiệp (van cổng, van bi, van bướm), máy bơm, đồng hồ đo lưu lượng hoặc các thiết bị phụ trợ khác vào hệ thống.

• Tối ưu hóa quá trình bảo trì: Việc sử dụng kết nối bích giúp kỹ sư dễ dàng tháo rời các đoạn ống hoặc thiết bị để vệ sinh, sửa chữa, thay thế mà không cần phải cắt cắt hay phá hủy cấu trúc ống như phương pháp hàn chết.

• Điều hướng và chặn dòng lưu chất: Đối với dòng mặt bích mù (bích đặc), tác dụng chính của nó là bịt kín đầu ống, kết thúc đường ống một cách an toàn tại các vị trí chờ mở rộng trong tương lai.

3. Thông số kỹ thuật của Mặt Bích Inox 304 Tiêu Chuẩn BS, JIS, ANSI, DIN

4. Cấu tạo của Mặt Bích Inox 304 Tiêu Chuẩn BS, JIS, ANSI, DIN

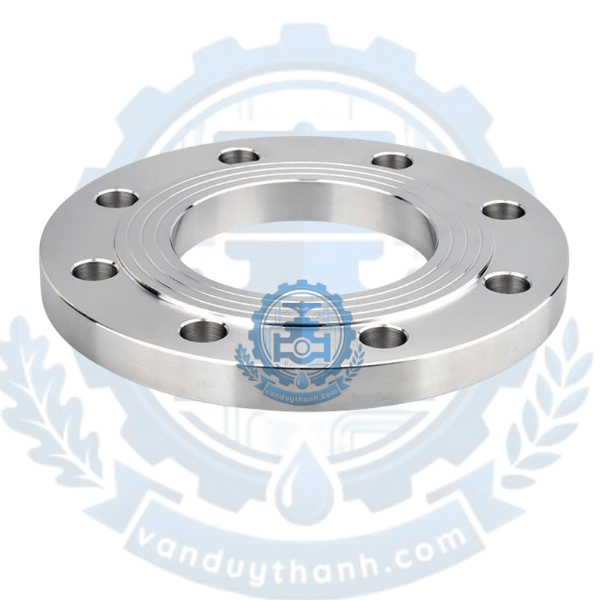

Mặt bích inox 304 có cấu tạo nhìn qua khá đơn giản nhưng được gia công cơ khí chính xác đến từng mm. Một sản phẩm tiêu chuẩn bao gồm các bộ phận cốt lõi sau:

4.1. Thân mặt bích

Là khối inox tròn phẳng được đúc hoặc gia công áp lực từ phôi inox 304 nguyên khối. Thân bích quyết định độ dày, đường kính ngoài và khả năng chịu tải áp lực của sản phẩm.

4.2. Lỗ tâm bích (Đối với bích rỗng và bích ren)

• Bích rỗng: Lỗ tâm có đường kính lớn hơn đường kính ngoài của ống một chút để đút lọt ống vào bên trong và tiến hành hàn kết nối.

• Bích ren: Lỗ tâm được tiện các vòng ren tiêu chuẩn (NPT hoặc PT) để xoáy trực tiếp vào đầu ống ren mà không cần hàn.

• Lưu ý: Đối với bích mù, phần tâm này hoàn toàn đặc phẳng để chặn dòng.

4.3. Các lỗ bu lông (Bolt Holes)

Các lỗ nhỏ được khoan đối xứng xung quanh rìa mặt bích. Số lượng lỗ (4, 8, 12, 16 lỗ...) và đường kính lỗ phụ thuộc hoàn toàn vào kích thước danh nghĩa (DN) và tiêu chuẩn áp lực (BS, JIS, ANSI, DIN) của bích nhằm định vị bu lông siết chặt hai mặt bích lại với nhau.

4.4. Bề mặt làm kín (Gasket Face)

Là phần bề mặt tiếp xúc trực tiếp với gioăng làm kín. Có thể là dạng mặt phẳng (Flat Face - FF) hoặc mặt có gờ lồi (Raised Face - RF) giúp tăng cường độ kín khít khi siết bu lông.

5. Nguyên lí làm việc của Mặt Bích Inox 304 Tiêu Chuẩn BS, JIS, ANSI, DIN

Nguyên lý vận hành của hệ thống mặt bích dựa trên cơ chế ép phẳng định vị và tạo độ kín cơ học.

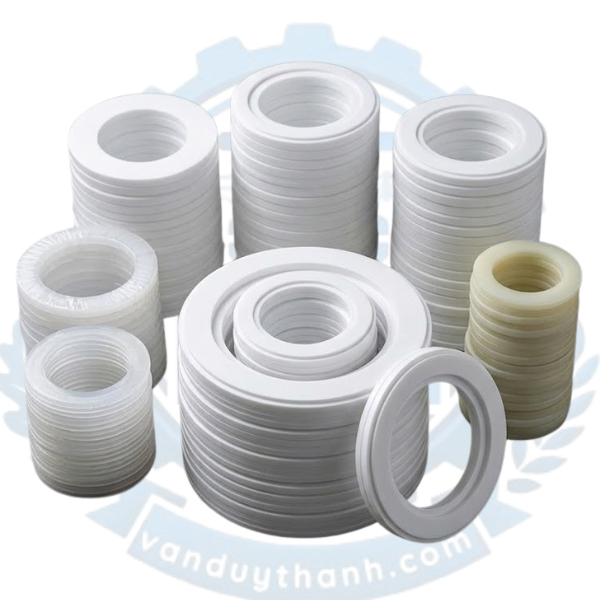

Khi hai mặt bích được đặt đối diện nhau (giữa hai đầu ống hoặc giữa ống và van), một vòng gioăng làm kín (gasket) bằng cao su, teflon (PTFE) hoặc gioăng kim loại sẽ được đặt ở giữa bề mặt tiếp xúc của chúng. Hệ thống bu lông và đai ốc xuyên qua các lỗ bu lông xung quanh sẽ được siết lực đều theo hình ngôi sao. Lực siết này ép chặt hai mặt bích lại với nhau, nén chặt vòng gioăng ở giữa điền đầy vào các khoảng hở vi mô trên bề mặt bích. Từ đó, tạo ra một mối nối khép kín tuyệt đối, ngăn không cho lưu chất (nước, hóa chất, khí gas) rò rỉ ra môi trường bên ngoài ngay cả khi hệ thống vận hành dưới áp lực và nhiệt độ cực cao.

6. Môi trường ứng dụng của Mặt Bích Inox 304 Tiêu Chuẩn BS, JIS, ANSI, DIN

Nhờ tính trơ hóa học và độ bền vượt trội của vật liệu inox 304, dòng mặt bích này được ứng dụng rộng rãi trong các môi trường công nghiệp khắt khe nhất:

• Ngành hóa chất và hóa dầu: Các nhà máy lọc dầu, hệ thống dẫn axit, kiềm, dung môi và các chất ăn mòn cao.

• Ngành thực phẩm và dược phẩm: Đường ống chế biến sữa, bia, nước giải khát, hệ thống sản xuất thuốc y tế nhờ đặc tính an toàn vệ sinh, dễ tiệt trùng.

• Ngành xử lý nước: Hệ thống xử lý nước thải công nghiệp chứa nhiều tạp chất hóa học, nhà máy xử lý nước mặn, nước lợ hoặc hệ thống cung cấp nước sạch đô thị.

• Ngành đóng tàu và hàng hải: Đường ống dẫn dầu, dẫn nước biển trên các tàu biển, giàn khoan dầu khí ngoài khơi, nơi chịu sự ăn mòn liên tục của muối biển.

7. Hướng dẫn lắp đặt của Mặt Bích Inox 304 Tiêu Chuẩn BS, JIS, ANSI, DIN

Quy trình lắp đặt đúng kỹ thuật quyết định đến độ bền và tính an toàn của toàn bộ hệ thống đường ống. Các bước thực hiện tiêu chuẩn bao gồm:

• Bước 1: Chuẩn bị và kiểm tra: Vệ sinh sạch sẽ bề mặt làm kín của hai mặt bích, loại bỏ bụi bẩn, ba bớ dính trên mối ren hoặc lòng ống. Kiểm tra xem tiêu chuẩn của 2 mặt bích đã đồng bộ với nhau chưa (Ví dụ: Bích JIS phải lắp với bích JIS).

• Bước 2: Căn chỉnh đồng tâm: Đặt hai mặt bích đối diện và song song với nhau. Đảm bảo các lỗ bu lông trùng khớp tắp, không được để lệch tâm hoặc vặn vẹo ống.

• Bước 3: Đặt gioăng làm kín: Đặt tấm gioăng đệm (đệm cao tư, PTFE hoặc gioăng chì) vào chính giữa hai mặt bích một cách cân đối.

• Bước 4: Xỏ bu lông: Thoa một lớp mỡ bôi trơn lên ren bu lông rồi xỏ qua các lỗ.

• Bước 5: Siết lực bu lông: Tiến hành siết đai ốc bằng tay trước, sau đó dùng cờ lê lực để siết chặt. Nguyên tắc quan trọng: Phải siết theo sơ đồ đối xứng (hình chữ X hoặc ngôi sao), siết từ từ từng vòng một (tăng dần 30%, 60%, rồi 100% lực) để lực ép phân bố đều lên gioăng, tránh hiện tượng vênh bích gây rò rỉ.

8. Những lỗi thường gặp và cách khắc phục của Mặt Bích Inox 304 Tiêu Chuẩn BS, JIS, ANSI, DIN

Trong quá trình vận hành, hệ thống mặt bích có thể gặp một số sự cố nhỏ. Dưới đây là các lỗi phổ biến và giải pháp xử lý nhanh chóng:

• Hiện tượng rò rỉ lưu chất tại mối nối:

  • Nguyên nhân: Do siết bu lông không đều, lệch tâm; gioăng đệm bị rách, mòn hoặc chọn sai vật liệu gioăng; bề mặt bích bị trầy xước sâu.

  • Cách khắc phục: Xả áp lực hệ thống, nới lỏng bu lông, kiểm tra và thay thế gioăng đệm mới phù hợp. Thực hiện siết lại bu lông theo đúng sơ đồ đối xứng với lực siết chuẩn.

• Hiện tượng kẹt bu lông, gỉ kẹt đai ốc:

  • Nguyên nhân: Không sử dụng mỡ bôi trơn khi lắp đặt hoặc do tác động của môi trường oxy hóa lâu ngày.

  • Cách khắc phục: Sử dụng dung dịch tẩy gỉ sét chuyên dụng (như RP7), để ngấm rồi tháo ra. Khi lắp lại bắt buộc phải bôi mỡ chịu nhiệt chịu gỉ lên ren bu lông.

• Nứt, vỡ hoặc biến dạng mặt bích:

  • Nguyên nhân: Siết bu lông quá lực cho phép, hoặc hệ thống bị rung lắc, giãn nở nhiệt quá mức mà không có khớp nối mềm bù trừ.

  • Cách khắc phục: Thay thế mặt bích mới. Lắp đặt thêm các khớp nối mềm cao su hoặc khớp nối giãn nở inox để triệt tiêu lực rung lắc và co giãn nhiệt của đường ống.

9. Van Duy Thành chuyên cung cấp Mặt Bích Inox 304 Tiêu Chuẩn BS, JIS, ANSI, DIN

Nếu quý khách hàng đang tìm kiếm một đơn vị cung ứng mặt bích inox 304 uy tín, chất lượng cao với đầy đủ chứng chỉ CO, CQ thì Van Duy Thành chính là đối tác chiến lược tin cậy hàng đầu.

Chúng tôi cam kết mang đến những sản phẩm đạt chuẩn chất lượng quốc tế nghiêm ngặt, mẫu mã đa dạng cùng chính sách giá thành cạnh tranh nhất thị trường. Đội ngũ kỹ thuật viên giàu kinh nghiệm của Van Duy Thành luôn sẵn sàng tư vấn, hỗ trợ giải pháp tối ưu nhất cho công trình của bạn.

Để nhận báo giá chi tiết và ưu đãi tốt nhất, vui lòng liên hệ ngay với chúng tôi:
