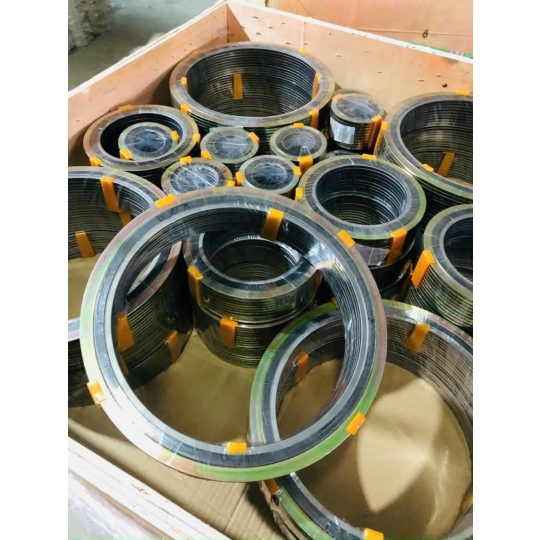

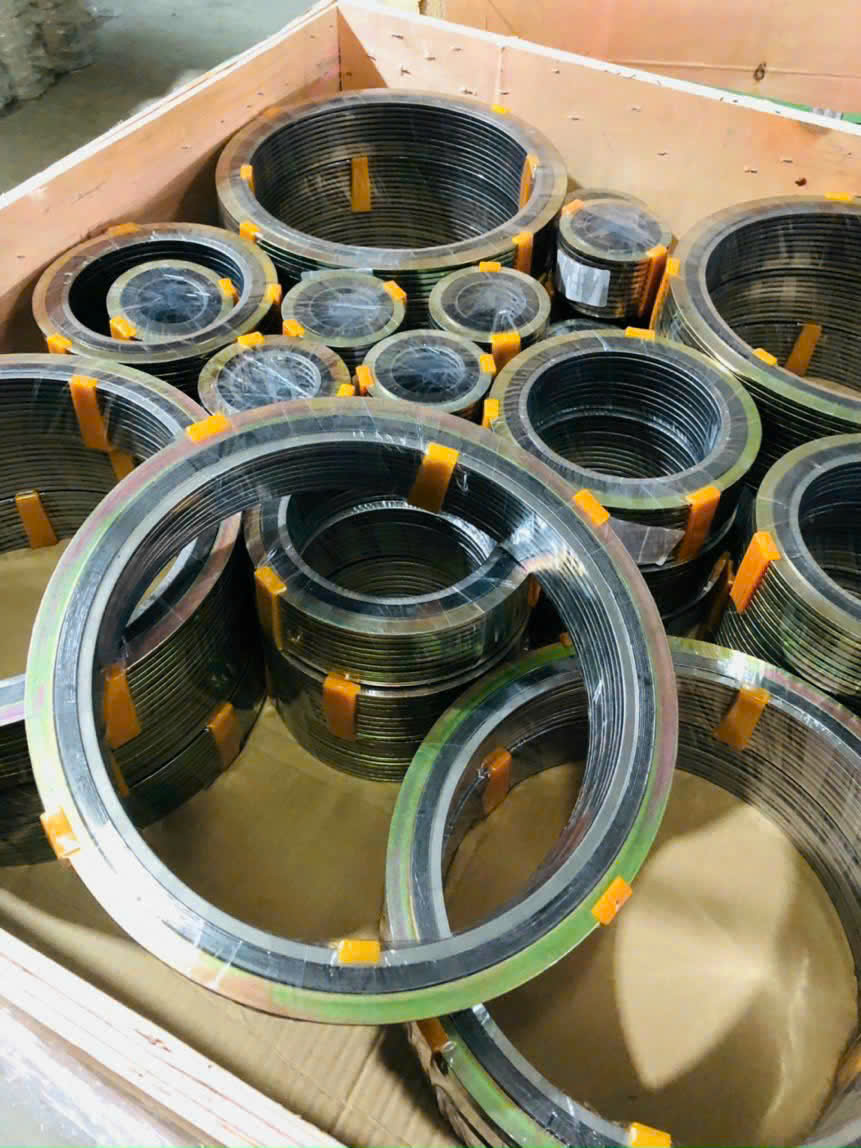

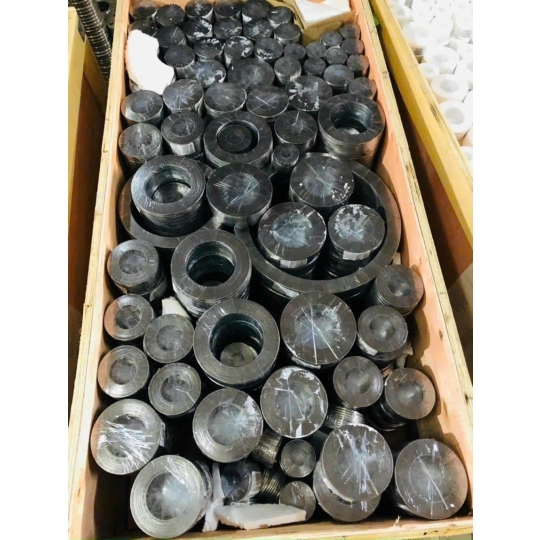

Gioăng Chì Mặt Bích PN16

1. Tính năng của Gioăng Chì Mặt Bích PN16

Gioăng chì mặt bích PN16 (gioăng Graphite gia cố lõi inox) được đánh giá là một trong những giải pháp làm kín đáng tin cậy nhất hiện nay cho các hệ thống đường ống công nghiệp hệ DIN/EN nhờ sở hữu các tính năng cơ lý vượt trội:

• Khả năng chịu nhiệt độ và áp suất cao đồng thời: Không giống như gioăng cao su hay PTFE bị giới hạn ở dải nhiệt độ thấp, gioăng chì PN16 có thể chịu đựng được sức nóng liên tục lên đến 650º C và áp lực vận hành 16 Bar một cách bền bỉ mà không bị nóng chảy hay biến dạng kết cấu.

• Độ bền cơ học cao nhờ lõi gia cố: Lớp xương bọc bằng inox (304/316) nằm chính giữa dải than chì giúp gioăng gia tăng giới hạn bền kéo, chống chịu tốt trước hiện tượng ứng suất nén bóp cực lớn từ bu lông và ngăn ngừa nguy cơ gioăng bị xé rách do áp lực dòng chảy.

• Tính kháng hóa chất ưu việt: Vật liệu graphite có tính trơ hóa học gần như tuyệt đối, giúp vòng đệm chống chịu tốt trước sự xâm thực, ăn mòn của các loại axit đậm đặc, kiềm mạnh, hydrocacbon và các loại dung môi công nghiệp.

• Độ đàn hồi phục hồi xuất sắc: Gioăng chì có khả năng tự co giãn và bù đắp khoảng trống cơ học rất tốt, giúp duy trì trạng thái bít kín ngay cả khi hệ thống xảy ra hiện tượng rung chấn hoặc sốc nhiệt đột ngột.

2. Tác dụng của Gioăng Chì Mặt Bích PN16

Trên các hệ thống đường ống dẫn chịu tiêu chuẩn áp lực PN16, gioăng chì đóng vai trò là "chốt chặn cuối cùng" bảo vệ an toàn cho công trình:

• Làm kín tuyệt đối khớp nối bích: Tác dụng cốt lõi của gioăng chì là điền đầy vào các rãnh vân, vết xước vi mô hoặc độ gồ ghề trên bề mặt hai mặt bích kim loại khi siết bu lông. Quá trình này tạo nên một vách ngăn kín khít, chặn đứng hoàn toàn hiện tượng rò rỉ lưu chất (đặc biệt là hơi nóng, khí độc, dầu nhiệt) ra ngoài môi trường.

• Bảo vệ tuổi thọ mặt bích: Đóng vai trò là lớp đệm trung gian mềm dẻo, giúp phân phối đều lực nén từ bu lông lên bề mặt bích, giảm bớt các ứng suất cục bộ có thể gây cong vênh bích khi hệ thống vận hành.

• Tối ưu hóa công tác bảo trì: Với đặc tính chống bám dính tự nhiên của graphite chất lượng cao, gioăng không bị rách nát dính chặt vào kim loại sau thời gian dài sử dụng, giúp kỹ sư dễ dàng vệ sinh bích và thay mới một cách nhanh chóng.

3. Thông số kỹ thuật của Gioăng Chì Mặt Bích PN16

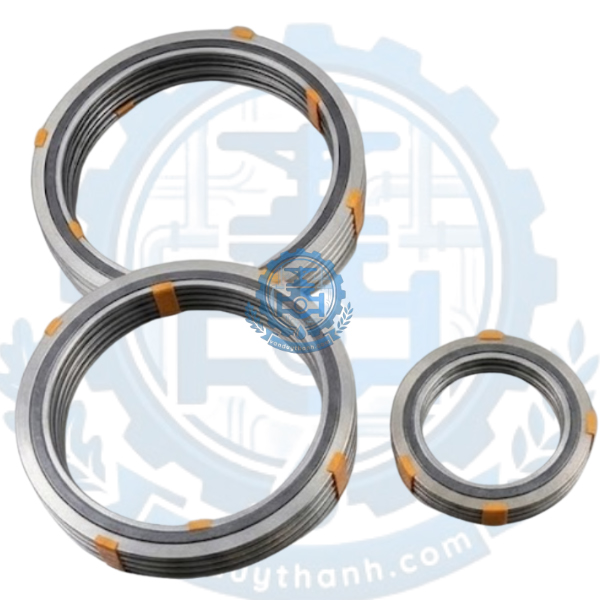

4. Cấu tạo của Gioăng Chì Mặt Bích PN16

Sản phẩm được thiết kế với cấu trúc đa lớp thông minh nhằm tận dụng ưu điểm của cả hai loại vật liệu:

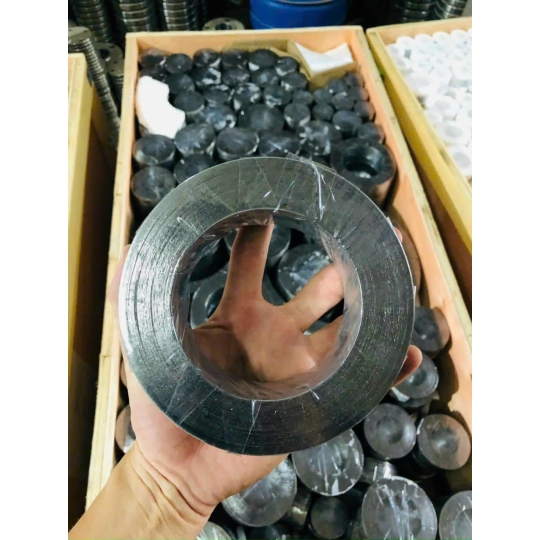

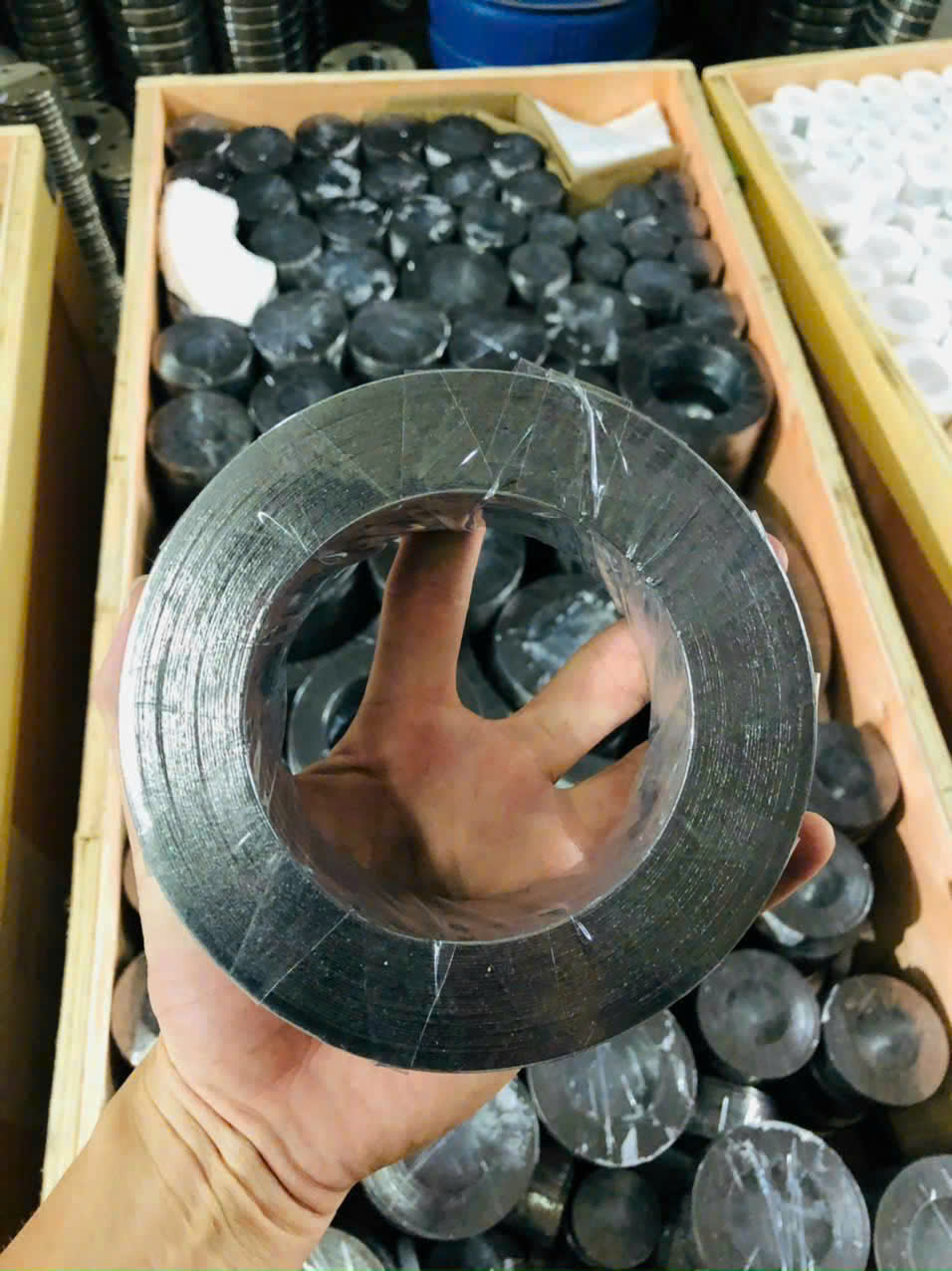

4.1. Lớp than chì bề mặt (Graphite Layers)

Là hai lớp màng than chì trần tinh khiết bọc ở mặt trên và mặt dưới của gioăng. Do đặc tính mềm, xốp và có độ dẻo cao, hai lớp này sẽ trực tiếp tiếp xúc và ép chặt vào bề mặt bích, chịu trách nhiệm chính trong việc len lỏi và điền đầy các khuyết tật để làm kín.

4.2. Lớp cốt thép gia cố (Inox Core)

Nằm ở vị trí trung tâm, được kẹp chặt bởi hai lớp than chì. Lớp này thường là một tấm lá inox 304 hoặc inox 316 có độ dày từ 0.05 mm - 0.1 mm. Tấm inox này có thể được chế tạo dưới dạng phẳng, dập răng cưa hoặc đục lỗ gai (tanged). Cốt inox đóng vai trò như bộ khung xương, giúp gioăng định hình, tăng khả năng chịu áp lực PN16 và chống lại lực xé của dòng chảy áp suất cao.

4.3. Phân loại kiểu dáng hình học

• Dạng RF (Raised Face): Vòng đệm trơn phẳng hình vành khăn, không có lỗ bu lông. Khi lắp đặt, gioăng nằm gọn inside vòng tròn được tạo bởi các thanh bu lông bích PN16.

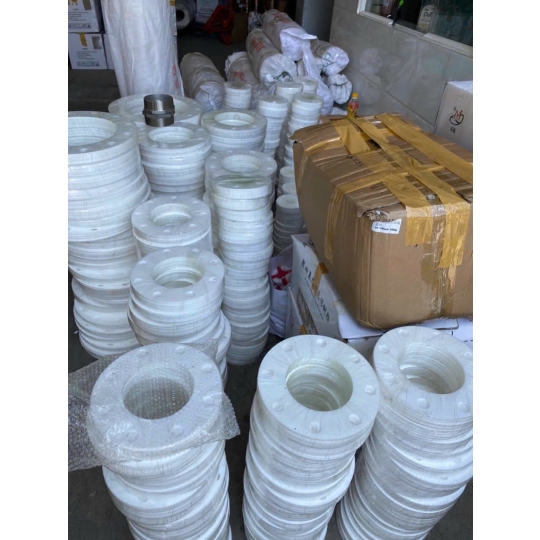

• Dạng FF (Full Face): Vòng đệm bản rộng bao phủ toàn bộ bề mặt mặt bích. Trên thân gioăng được dập sẵn các lỗ tròn đồng tâm trùng khớp hoàn toàn với số lượng và kích thước lỗ bu lông của tiêu chuẩn bích PN16 tương ứng (Ví dụ: kích cỡ DN50 PN16 có 4 lỗ bu lông, DN100 PN16 có 8 lỗ bu lông,...).

5. Nguyên lí làm việc của Gioăng Chì Mặt Bích PN16

Nguyên lý hoạt động của gioăng chì dựa trên cơ chế biến dạng dẻo có kiểm soát của vật liệu than chì dưới tác động của mô-men xoắn lực siết bu lông:

• Khi đặt gioăng chì vào giữa hai mặt bích tiêu chuẩn PN16 và tiến hành siết chặt các bu lông đai ốc, lực ép cơ học cực lớn sẽ ép hai bề mặt bích kim loại cứng đè chặt lên gioăng chì.

• Dưới ứng suất nén này, lớp than chì mềm ở bề mặt sẽ bị ép chặt và xảy ra hiện tượng biến dạng dẻo. Các phân tử graphite sẽ tự động len lỏi, điền đầy hoàn toàn vào các rãnh vân, vết xước vi mô hoặc các điểm lồi lõm trên bề mặt bích kim loại.

• Trong lúc đó, lớp cốt lõi inox ở giữa sẽ chịu ứng suất kéo, đóng vai trò neo giữ và cố định không cho lớp chì bị trượt, tràn hoặc "chảy" ra ngoài biên dạng của mặt bích dưới áp lực 16 Bar. Kết quả là tạo nên một cấu trúc liên kết khép kín, cô lập hoàn toàn lưu chất bên trong lòng ống dẫn.

6. Môi trường ứng dụng của Gioăng Chì Mặt Bích PN16

Nhờ sự bền bỉ tuyệt vời trước nhiệt độ cao và áp lực hệ PN16, gioăng chì là phụ kiện làm kín bắt buộc trong nhiều môi trường công nghiệp nặng:

• Hệ thống hơi nước (Steam) và Lò hơi: Sử dụng tại các khớp nối mặt bích của đường ống dẫn hơi quá nhiệt, nồi hơi công nghiệp, thiết bị trao đổi nhiệt, bẫy hơi nơi có nhiệt độ và áp suất cao liên tục.

• Hệ thống dẫn dầu truyền nhiệt (Hot Oil): Ứng dụng trong các chu trình dẫn dầu nóng tuần hoàn của nhà máy dệt nhuộm, nhà máy chế biến gỗ, hóa chất nơi môi chất có nhiệt độ thường xuyên vượt ngưỡng 300º C.

• Ngành công nghiệp lọc hóa dầu và Khí hóa lỏng: Đường ống dẫn truyền các dung môi hữu cơ, hydrocacbon, xăng dầu thô đòi hỏi tiêu chuẩn chống rò rỉ nghiêm ngặt và chống cháy nổ tuyệt đối.

• Hệ thống khí xả nhiệt độ cao: Đường ống dẫn khí thải của các động cơ diesel công suất lớn, lò đốt, nhà máy nhiệt điện.

7. Hướng dẫn lắp đặt của Gioăng Chì Mặt Bích PN16

Vì than chì có đặc tính giòn cơ học khi chưa được nén ép, quy trình lắp đặt cần được thực hiện cẩn thận theo các bước sau để tránh làm hư hỏng gioăng:

• Bước 1: Làm sạch bề mặt bích: Sử dụng bàn chải sắt hoặc dụng cụ chuyên dụng cạo sạch hoàn toàn các lớp cặn bám, rỉ sét hoặc mảnh gioăng cũ còn dính trên hai bề mặt mặt bích kim loại. Bề mặt bích phải đảm bảo khô ráo và phẳng sạch.

• Bước 2: Kiểm tra gioăng chì: Đảm bảo gioăng mới đúng kích cỡ tiêu chuẩn PN16 (khớp thông số với mặt bích). Thao tác cầm nắm nhẹ nhàng, tuyệt đối không uốn cong hoặc làm gập nếp gioăng vì sẽ gây nứt vỡ, bong tróc lớp graphite bên ngoài.

• Bước 3: Đặt định tâm gioăng: Đặt gioăng chì vào giữa hai mặt bích PN16. Đối với dạng gioăng RF, phải căn chỉnh cho gioăng nằm đồng tâm tuyệt đối với lòng ống dẫn. Đối với dạng FF, căn chỉnh cho các lỗ trên gioăng trùng khớp hoàn toàn với các lỗ bu lông trên bích.

• Bước 4: Siết bu lông đối xứng: Xỏ bu lông và vặn đai ốc bằng tay để định vị. Sau đó, dùng cờ lê lực tiến hành siết bu lông theo sơ đồ đối xứng (hình ngôi sao) qua ít nhất 3 vòng tăng dần lực (Vòng 1 siết 30% lực, vòng 2 siết 60% lực, vòng 3 siết 100% lực tối đa theo tiêu chuẩn). Việc này giúp gioăng chì biến dạng phẳng đều, không bị dập lệch một bên gây rò rỉ.

8. Những lỗi thường gặp và cách khắc phục của Gioăng Chì Mặt Bích PN16

• Gioăng bị nứt vỡ hoặc bong tách lớp chì ngay khi lắp đặt:

  • Nguyên nhân: Do người thợ làm gập cong gioăng trong quá trình thao tác; hoặc siết một bu lông quá mạnh ngay từ đầu làm lực ép dồn cục bộ vào một điểm gây dập nát lớp chì và gãy cốt inox.

  • Khắc phục: Cần thay thế gioăng mới. Khi lắp đặt phải giữ phẳng gioăng và tuân thủ tuyệt đối kỹ thuật siết bu lông đối xứng tăng dần lực.

• Xuất hiện hiện tượng rò rỉ môi chất sau khi hệ thống chạy thử nhiệt độ cao:

  • Nguyên nhân: Do hiện tượng tự nới lỏng cơ học của hệ thống bu lông đai ốc khi gặp nhiệt độ cao (bu lông bị giãn nở nhiệt làm sụt giảm lực ép nén lên bề mặt gioăng chì).

  • Khắc phục: Khi hệ thống đường ống đạt đến nhiệt độ vận hành ổn định, kỹ sư cần tiến hành siết nóng lại (hot-tightening) các bu lông mặt bích với một lực vừa đủ để tái duy trì ứng suất nén liên tục lên gioăng.

• Rò rỉ lưu chất do chọn sai tiêu chuẩn kích thước hệ bích:

  • Nguyên nhân: Lắp nhầm gioăng tiêu chuẩn Mỹ ANSI hoặc tiêu chuẩn Nhật JIS (10K/20K) vào mặt bích hệ DIN/PN16, dẫn đến việc gioăng không che phủ đúng bề mặt làm kín hoặc bị lệch tâm lỗ bu lông.

  • Khắc phục: Kiểm tra kỹ thông số ký hiệu được đúc hoặc khắc trên vành mặt bích đường ống và lựa chọn đúng sản phẩm gioăng chì tiêu chuẩn PN16 tương ứng.

9. Van Duy Thành chuyên cung cấp Gioăng Chì Mặt Bích PN16

Để các hệ thống đường ống hơi nóng, dầu nhiệt và hóa chất áp lực cao của nhà máy vận hành an toàn, liên tục và không gặp sự cố, việc lựa chọn phụ kiện làm kín chất lượng cao là yếu tố kiên quyết. Van Duy Thành tự hào là đơn vị uy tín hàng đầu chuyên nhập khẩu, gia công và phân phối dòng sản phẩm Gioăng Chì Mặt Bích PN16 tiêu chuẩn quốc tế.

Lựa chọn hợp tác cùng Van Duy Thành, quý khách hàng sẽ nhận được những giá trị vững chắc:

• Chất lượng nguyên liệu đỉnh cao: Toàn bộ gioăng được chế tạo từ tấm graphite tinh khiết cao gia cố cốt inox chịu lực tốt, đầy đủ chứng chỉ chất lượng CO, CQ từ các nhà sản xuất uy tín.

• Năng lực gia công hiện đại: Bên cạnh các kích cỡ đúc sẵn tiêu chuẩn từ DN15 đến DN500, chúng tôi sở hữu hệ thống máy cắt kỹ thuật số CNC tiên tiến, sẵn sàng gia công cắt dập gioăng chì theo mọi bản vẽ chi tiết, độ dày và kích thước phi tiêu chuẩn theo yêu cầu riêng biệt của công trình.

• Chính sách giá gốc tại kho: Mức giá cạnh tranh tối ưu, chiết khấu thương mại hấp dẫn cho các đơn vị thầu thi công cơ điện, nhà máy xí nghiệp và các dự án lắp đặt lò hơi trên toàn quốc. Giao hàng nhanh chóng, hỗ trợ kỹ thuật tận tình 24/7.

Mọi yêu cầu tư vấn kích thước và nhận báo giá ưu đãi tốt nhất, xin vui lòng liên hệ:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com

►XEM THÊM: Gioăng Chì Mặt Bích PN10
