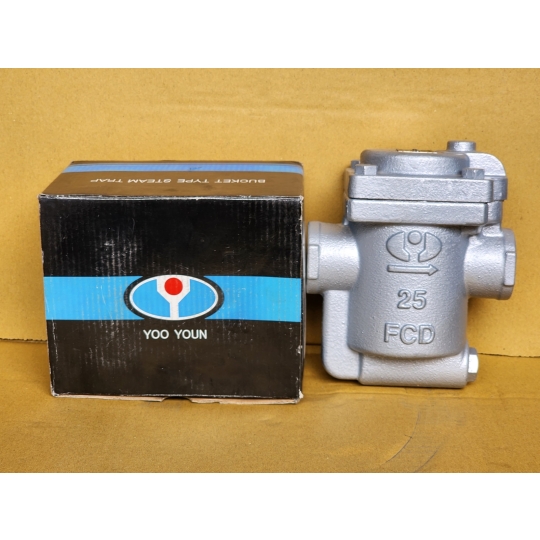

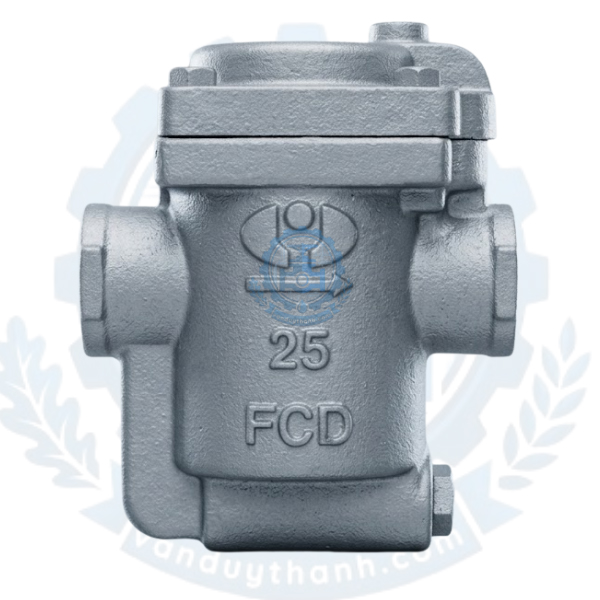

​​​​​​​Bẫy Hơi Phao TBK-1S

1. Tính năng của Bẫy Hơi Phao TBK-1S

Bẫy hơi phao TBK-1S là dòng thiết bị cao cấp đến từ thương hiệu YNV (Hàn Quốc), được thiết kế chuyên biệt cho các hệ thống hơi nóng công nghiệp. Sản phẩm sở hữu những tính năng vượt trội giúp tối ưu hóa lượng nhiệt năng:

• Xả nước ngưng liên tục: Khác với bẫy hơi đồng tiền xả theo chu kỳ, TBK-1S vận hành dựa trên mực nước ngưng thực tế, cho phép xả mịn và liên tục mà không gây dao động áp suất trong hệ thống.

• Tích hợp bộ xả khí tự động: Bên trong bẫy hơi được trang bị một capsule nhiệt tĩnh (Xả khí phụ). Bộ phận này giúp loại bỏ hoàn toàn không khí và các khí không ngưng ra ngoài trong quá trình khởi động hệ thống, ngăn ngừa hiện tượng "khóa khí" (Air binding).

• Khả năng chịu áp và nhiệt cao: Với vật liệu chế tạo từ gang dẻo và thép không gỉ chất lượng cao, thiết bị hoạt động bền bỉ ở nhiệt độ lên tới 220°C.

• Thiết kế nhỏ gọn, linh hoạt: Sản phẩm có các tùy chọn kết nối ren hoặc mặt bích, giúp kỹ sư dễ dàng lựa chọn phương án lắp đặt phù hợp cho từng layout đường ống cụ thể.

2. Tác dụng của ​​​​​​​Bẫy Hơi Phao TBK-1S

Trong một hệ thống hơi (Steam system), nước ngưng xuất hiện là điều không thể tránh khỏi do sự tổn thất nhiệt trên đường ống. Bẫy hơi phao TBK-1S đóng vai trò là "người gác cổng" thông minh với các tác dụng cốt lõi:

• Tách nước ngưng tối đa, giữ lại hơi nóng: Thiết bị tự động xả sạch nước ngưng ngay khi chúng vừa xuất hiện, đảm bảo nguồn hơi đi vào các thiết bị tiêu thụ luôn là hơi khô, đạt hiệu suất truyền nhiệt cao nhất.

• Bảo vệ hệ thống khỏi hiện tượng thủy kích (Water Hammer): Nước ngưng tích tụ với vận tốc cao có thể phá hủy đường ống, van và các thiết bị đo lường. TBK-1S triệt tiêu nguy cơ này bằng cách giải phóng nước liên tục.

• Tiết kiệm nhiên liệu và chi phí: Bằng việc ngăn chặn tuyệt đối tình trạng rò rỉ hơi sống (Steam loss), bẫy hơi giúp doanh nghiệp tiết kiệm lượng lớn nhiên liệu đốt cho lò hơi, tối ưu hóa chi phí vận hành.

3. Thông số kỹ thuật của ​​​​​​​Bẫy Hơi Phao TBK-1S

Dưới đây là bảng thông số kỹ thuật chi tiết của sản phẩm được tổng hợp theo tiêu chuẩn nhà sản xuất YNV:

4. Cấu tạo của ​​​​​​​Bẫy Hơi Phao TBK-1S

Bẫy hơi phao TBK-1S có cấu tạo cơ khí chính xác, bao gồm các bộ phận chính sau:

• Thân van và nắp van (Body & Cover): Được làm bằng gang dẻo GCD450, chịu được áp lực lớn và va đập cơ học. Phần nắp có thể tháo rời để vệ sinh và bảo dưỡng các chi tiết bên trong mà không cần tháo toàn bộ bẫy ra khỏi đường ống.

• Quả phao ly tâm (Ball Float): Làm từ inox SUS304 rỗng, có trọng lượng được tính toán kỹ lưỡng để nổi lên hoặc chìm xuống theo mực nước ngưng.

• Cơ cấu đòn bẩy và van xả (Lever & Valve Seat): Liên kết trực tiếp giữa quả phao và nút van. Khi phao nâng lên, cơ cấu đòn bẩy sẽ kéo nút van ra khỏi ghế van để mở cổng xả.

• Bộ xả khí nhiệt tĩnh (Thermostatic Air Vent): Nằm ở phía trên cùng của bẫy, hoạt động dựa trên sự co giãn của một capsule chứa chất lỏng nhạy nhiệt, giúp xả khí trời khi hệ thống mới vận hành.

5. Nguyên lí làm việc của ​​​​​​​Bẫy Hơi Phao TBK-1S

Nguyên lý vận hành của TBK-1S hoàn toàn tự động và dựa trên sự chênh lệch khối lượng riêng giữa nước và hơi nước:

1. Giai đoạn khởi động: Khi hệ thống bắt đầu chạy, không khí lạnh và nước ngưng ban đầu tràn vào bẫy. Lúc này, bộ xả khí nhiệt tĩnh ở trạng thái mở do nhiệt độ thấp, cho phép không khí thoát ra ngoài nhanh chóng.

2. Giai đoạn xả nước ngưng: Nước ngưng dâng lên trong thân bẫy làm quả phao inox nổi lên. Thông qua cơ chế đòn bẩy, nút van được kéo mở ra, nước ngưng bị áp suất hệ thống đẩy ra ngoài qua lỗ xả.

3. Giai đoạn đóng dòng: Khi nước ngưng được xả hết, mực nước hạ xuống làm quả phao hạ theo, đóng chặt lỗ xả trước khi hơi nóng kịp thoát ra. Đồng thời, khi hơi nóng (nhiệt độ cao) chạm vào bộ xả khí phụ, capsule giãn nở và đóng chặt đường xả khí, ngăn hơi thất thoát. Quá trình này lặp đi lặp lại một cách tuần hoàn và mượt mà.

6. Môi trường ứng dụng của ​​​​​​​Bẫy Hơi Phao TBK-1S

Nhờ khả năng xả lưu lượng lớn và liên tục, bẫy hơi phao TBK-1S là sự lựa chọn hàng đầu trong các môi trường:

• Hệ thống sấy công nghiệp: Lò sấy nông sản, sấy gỗ, sấy vải trong nhà máy dệt nhuộm đòi hỏi lượng nhiệt ổn định và không được tích nước trong giàn sấy.

• Thiết bị trao đổi nhiệt (Heat Exchangers): Các bộ trao đổi nhiệt dạng tấm hoặc dạng ống chùm, nơi mà việc duy trì bề mặt truyền nhiệt khô ráo là yếu tố quyết định hiệu suất.

• Ngành thực phẩm và giải khát: Hệ thống nồi nấu tiệt trùng, hệ thống chưng cất rượu, bia, nước ngọt.

• Nhà giặt công nghiệp: Sử dụng cho các máy ủi lô, máy sấy form quần áo công suất lớn.

7. Hướng dẫn lắp đặt ​​​​​​​Bẫy Hơi Phao TBK-1S

Để bẫy hơi hoạt động chính xác và đạt tuổi thọ tối đa, việc lắp đặt cần tuân thủ các nguyên tắc kỹ thuật sau:

• Vị trí và hướng lắp: Bẫy hơi phao bắt buộc phải lắp theo phương ngang (Horizontal). Hãy đảm bảo mũi tên dập nổi trên thân van chỉ đúng theo hướng dòng chảy của lưu chất.

• Vệ sinh đường ống: Trước khi lắp đặt, cần thổi xả sạch toàn bộ xỉ hàn, rác và cặn bẩn trong đường ống để tránh làm nghẹt van.

• Lắp đặt thiết bị phụ trợ: * Nên lắp một van một chiều phía sau bẫy hơi nếu đường nước ngưng đi lên cao hoặc hòa vào đường ống chung để tránh hiện tượng nước tràn ngược.

  • Lắp thêm một Y lọc (Y-Strainer) phía trước bẫy hơi để giữ lại cặn bẩn cơ học.

• Không gian bảo dưỡng: Chừa khoảng trống hợp lý xung quanh bẫy để thuận tiện cho việc tháo nắp bảo dưỡng định kỳ.

8. Những lỗi thường gặp và cách khắc phục của ​​​​​​​Bẫy Hơi Phao TBK-1S

Trong quá trình vận hành lâu năm, bẫy hơi có thể gặp một số sự cố. Dưới đây là cách nhận biết và xử lý:

• Bẫy hơi xả ra hơi sống liên tục (Lỗi rò rỉ):

  • Nguyên nhân: Do cặn bẩn, xỉ hàn bám vào ghế van (valve seat) khiến van không thể đóng kín, hoặc quả phao bị thủng/móp làm mất lực nổi.

  • Cách khắc phục: Khóa van chặn, tháo nắp bẫy hơi để vệ sinh sạch sẽ phần ghế van. Nếu quả phao bị biến dạng hoặc thủng, cần tiến hành thay thế phao mới.

• Bẫy không xả nước ngưng (Hệ thống bị lạnh, tích nước):

  • Nguyên nhân: Lỗ xả bị tắc nghẽn hoàn toàn bởi rác, hoặc áp suất hệ thống vượt quá áp suất chênh lệch tối đa cho phép của bẫy.

  • Cách khắc phục: Tháo bẫy hơi, thông tắc lỗ xả và kiểm tra lại áp suất vận hành thực tế của đường ống xem có phù hợp với thông số của model TBK-1S hay không.

• Hiện tượng khóa khí (Air Binding):

  • Nguyên nhân: Bộ xả khí nhiệt tĩnh (capsule) bên trong bị hỏng hoặc mất đi tính đàn hồi.

  • Cách khắc phục: Thay thế bộ capsule xả khí phụ bên trong nắp van.

9. Van Duy Thành chuyên cung cấp ​​​​​​​Bẫy Hơi Phao TBK-1S

Công ty Van Duy Thành tự hào là đơn vị uy tín hàng đầu tại Việt Nam chuyên nhập khẩu và phân phối dòng sản phẩm bẫy hơi phao TBK-1S chính hãng YNV Hàn Quốc. Với nhiều năm kinh nghiệm trong ngành thiết bị nhiệt và van công nghiệp, chúng tôi cam kết mang đến cho Quý khách hàng:

• Sản phẩm chính hãng 100%, đầy đủ chứng chỉ CO, CQ từ nhà sản xuất.

• Hàng lưu kho số lượng lớn, sẵn sàng đáp ứng tiến độ của mọi công trình.

• Đội ngũ kỹ thuật viên giàu kinh nghiệm, tư vấn giải pháp tối ưu và tiết kiệm nhất.

• Chính sách bảo hành dài hạn, hỗ trợ giao hàng toàn quốc nhanh chóng.
