Van Giảm Áp Hơi Gang Nối Ren TL15 DN15 - DN50

Trong các hệ thống lò hơi, nồi hơi và mạng lưới đường ống dẫn hơi nhiệt độ cao phục vụ sản xuất công nghiệp, áp suất hơi nóng từ lò trung tâm luôn được duy trì ở mức rất lớn để đảm bảo hiệu suất truyền tải từ xa. Tuy nhiên, tại các thiết bị tiêu thụ cuối như buồng hấp, hệ thống sấy, hay dây chuyền tiệt trùng, mức áp suất này bắt buộc phải hạ xuống một giá trị thấp hơn và cố định để bảo vệ an toàn thiết bị cũng như tối ưu hóa nhiệt năng. Sự ra đời của dòng van giảm áp hơi gang nối ren TL15 DN15 - DN50 chính là giải pháp công nghệ hoàn hảo đáp ứng chính xác yêu cầu này. Sản phẩm này (thường được kỹ sư gọi là van điều áp hơi nóng) vận hành tự động bằng cơ chế màng lò xo đối trọng, tự động điều chỉnh độ mở để khống chế áp suất hơi đầu ra luôn ổn định. Được cung cấp chính hãng bởi Van Duy Thành, dòng van giảm áp hơi nóng model TL15 sở hữu thân gang dày dặn chịu nhiệt vượt trội, kết nối ren linh hoạt, là sự lựa chọn uy tín hàng đầu cho các hệ thống nhiệt năng hiện đại.

1. Ưu điểm nổi bật của van giảm áp hơi gang nối ren TL15

Dòng sản phẩm van giảm áp hơi bằng gang TL15 khẳng định vị thế vượt trội so với các đối thủ trên thị trường nhờ các đặc tính cơ lý bền bỉ:

• Chịu nhiệt độ cao tuyệt vời: Khác với các dòng van giảm áp nước thông thường sử dụng màng cao su, model TL15 sử dụng hệ thống màng và đĩa van hoàn toàn bằng thép không gỉ cường độ cao, cho phép thiết bị hoạt động ổn định trong môi trường hơi bão hòa với nhiệt độ lên đến 220°C mà không bị biến dạng hay suy giảm tính năng.

• Thân gang dẻo chịu áp lực lớn: Thân van được đúc dày dặn từ vật liệu gang dẻo, phủ sơn chịu nhiệt chịu lực tốt, giúp giảm thiểu tối đa hiện tượng nứt vỡ do sốc nhiệt hoặc hiện tượng búa nước cơ học trong hệ thống đường ống hơi.

• Khả năng điều chỉnh áp suất tinh vi: Thiết kế cơ khí của TL15 mang lại độ nhạy áp suất cực cao. Van phản ứng gần như tức thì với sự thay đổi của lưu lượng tiêu thụ ở đầu ra, giữ áp suất làm việc luôn ở mức lý tưởng, tránh làm gián đoạn quy trình sấy hấp.

• Kết nối ren nhỏ gọn, tiện lợi: Với dải kích cỡ từ DN15 đến DN50, van sử dụng kết nối ren trong tiêu chuẩn, giúp việc lắp đặt tại các không gian hẹp của cụm máy móc trở nên dễ dàng, giảm chi phí vật tư mặt bích và phụ kiện kết nối đính kèm.

• Tiết kiệm năng lượng tối đa: Bằng việc duy trì áp suất hơi ở mức vừa đủ cho nhu cầu công nghệ, van giúp giảm lượng tiêu thụ hơi bão hòa, tiết kiệm nhiên liệu đốt cho lò hơi trung tâm một cách đáng kể.

2. Cấu tạo chi tiết của van giảm áp hơi gang nối ren TL15

Để vận hành bền bỉ trong môi trường hơi nóng khắc nghiệt, dòng van điều áp hơi nóng TL15 được cấu thành từ các module linh kiện cao cấp được gia công chế tạo tinh vi:

2.1. Thân van và Nắp van (Body & Bonnet)

• Được đúc bằng gang dẻo chịu nhiệt cao. Khoang thân van được thiết kế với biên dạng khí động học để dòng hơi đi qua mượt mà, hạn chế sự sụt áp do ma sát. Hai đầu gia công ren tiêu chuẩn từ DN15 - DN50.

2.2. Đĩa van chính và Bệ van (Main Valve & Seat)

• Được chế tạo từ thép không gỉ inox 304 hoặc Inox 316 gia công bóng bề mặt để đạt độ kín khít tuyệt đối khi đóng kín. Bệ van được thiết kế đặc biệt chống lại hiện tượng xói mòn do tốc độ dòng hơi cao di chuyển qua.

2.3. Màng van chịu nhiệt (Diaphragm)

• Là bộ phận quan trọng nhất nhận diện áp suất phản hồi từ đầu ra. Màng van của dòng TL15 làm bằng các lá inox xếp lớp đàn hồi, chịu được nhiệt độ cao trên 200°C liên tục, không bị rách hay chai cứng như các dòng màng cao su thông thường.

2.4. Lò xo điều áp (Adjustment Spring)

• Được chế tạo từ thép hợp kim chịu nhiệt có độ đàn hồi cao, không bị mỏi cơ học dưới tác động của nhiệt độ cao lan truyền từ thân van. Lò xo tạo lực đẩy liên tục tác động ngược chiều với áp suất hơi đầu ra.

2.5. Vít điều chỉnh áp suất (Adjusting Screw)

• Nằm ở đỉnh trên cùng của van, được bảo vệ bởi một nắp chụp ren chống bụi. Bằng cách dùng cờ lê xoay vít này, người vận hành có thể dễ dàng siết hoặc nới lò xo để thay đổi áp suất đầu ra theo thông số cài đặt mong muốn.

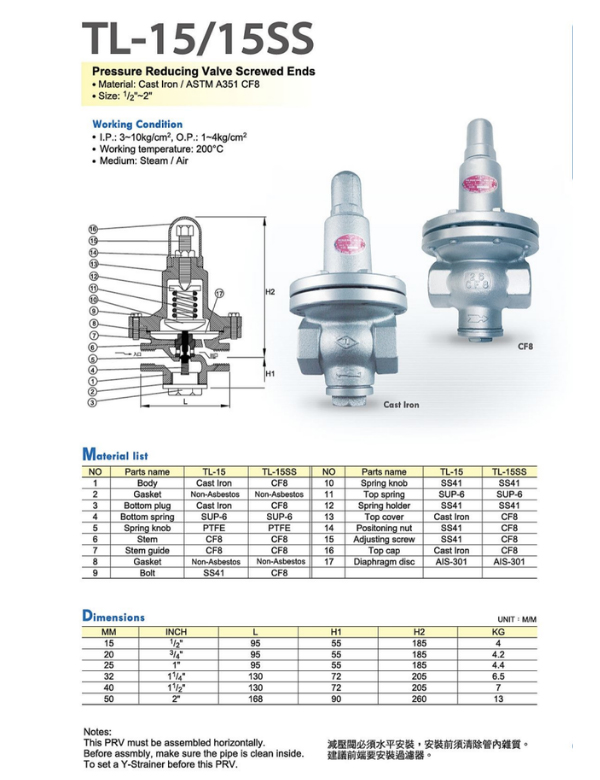

3. Thông số kỹ thuật chi tiết của sản phẩm

Bảng dữ liệu kỹ thuật tiêu chuẩn của dòng van giảm áp hơi gang nối ren TL15 hỗ trợ quá trình thiết kế, lắp đặt và nghiệm thu công trình:

4. Nguyên lý hoạt động của van điều áp hơi nóng

Van giảm áp hơi gang TL15 vận hành theo cơ chế tự động điều chỉnh độ mở dựa trên sự cân bằng lực giữa áp suất hơi đầu ra và lực đàn hồi của lò xo:

• Trạng thái Mở ban đầu: Khi chưa có hơi vào hệ thống, lực đẩy xuống của lò xo điều áp sẽ ép màng van và trục van đi xuống, đẩy đĩa van chính mở ra hoàn toàn.

• Trạng thái Điều tiết áp suất: Khi mở van chặn cấp hơi, hơi bão hòa áp lực cao đi từ đầu vào qua khe hở của đĩa van sang đầu ra. Đồng thời, một phần hơi ở đầu ra sẽ theo một đường dẫn nội bộ (pilot passage) lọt vào khoang chứa phía dưới màng van, tạo lực đẩy màng van hướng lên trên. Khi áp suất hơi đầu ra tăng lên đạt đến mức cài đặt, lực đẩy ngược này sẽ cân bằng với lực ép xuống của lò xo. Đĩa van sẽ dừng ở một vị trí mở vừa đủ để khống chế lượng hơi đi qua, giữ áp suất đầu ra cố định ở mức mong muốn (ví dụ 3 bar).

• Trạng thái Đóng kín (Hệ thống ngừng dùng hơi): Khi tất cả các thiết bị tiêu thụ hơi ở phía sau đóng lại, áp suất khoang đầu ra tăng nhẹ. Lực ép dưới màng van thắng hoàn toàn lực lò xo, đẩy màng van lên cao nhất và kéo đĩa van đóng chặt vào bệ. Dòng hơi bị chặn hoàn toàn, ngăn hiện tượng tăng áp tĩnh ở đầu ra.

Khuyến nghị kỹ thuật từ chuyên gia quốc tế: Hệ thống giảm áp hơi nước hoạt động theo nguyên lý cơ học nhạy cảm. Để van không bị mài mòn nhanh do các giọt nước ngưng tụ di chuyển tốc độ cao (hiện tượng xói mòn do nước - Wet Steam Erosion), bắt buộc phải lắp đặt một bẫy hơi tách nước (Steam Trap) phía trước cụm van giảm áp để loại bỏ toàn bộ nước ngưng, đảm bảo chỉ có hơi bão hòa khô đi qua van.

5. Ứng dụng thực tế của van giảm áp hơi gang TL15 DN15 - DN50

Nhờ khả năng kiểm soát áp suất hơi nóng vô cùng chính xác cùng dải kích cỡ ren tiện lợi từ DN15 đến DN50, sản phẩm này xuất hiện ở rất nhiều hệ thống nhiệt công nghiệp nặng và nhẹ:

• Hệ thống lò hấp, tiệt trùng: Sử dụng trong các nhà máy sản xuất thực phẩm, đồ hộp, nhà máy dược phẩm, nơi cần giảm áp hơi từ 8 bar xuống 1.5 - 2 bar để hấp chín hoặc tiệt trùng sản phẩm ở nhiệt độ tiêu chuẩn.

• Hệ thống sấy công nghiệp: Lắp đặt trên đường hơi cấp cho các tháp sấy, lô sấy của nhà máy dệt nhuộm, nhà máy sản xuất giấy, bao bì gỗ nhằm khống chế nhiệt độ sấy ổn định thông qua kiểm soát áp suất hơi.

• Ngành giặt là công nghiệp: Cấp hơi nóng ổn định cho các máy là ủi ga giường, máy sấy quần áo công suất lớn tại các khách sạn, bệnh viện.

• Nhà máy chế biến cao su, lốp xe: Điều tiết áp suất hơi bão hòa cấp vào các khuôn lưu hóa cao su, đảm bảo nhiệt độ ép khuôn luôn chuẩn xác theo công thức định hình sản phẩm.

6. Hướng dẫn phân loại và chọn sản phẩm phù hợp

Để tối ưu chi phí và đảm bảo van hoạt động ở dải hiệu suất tốt nhất, quý khách hàng cần căn cứ vào các tiêu chí phân loại và kỹ thuật thực tế sau:

6.1. Phân loại theo dải điều chỉnh của Lò xo

• Van giảm áp hơi TL15 thường được trang bị các dải lò xo khác nhau tùy theo áp suất đầu ra mong muốn. Ví dụ: Lò xo dải thấp (0.5 – 4 bar), lò xo dải trung bình (3.5 – 7 bar) hoặc lò xo dải cao (6.5 – 10 bar). Quý khách cần thông báo chính xác áp suất đầu ra mong muốn để Van Duy Thành lắp đặt đúng dải lò xo, tránh tình trạng lò xo quá cứng không thể chỉnh áp thấp hoặc quá mềm không thể lên áp cao.

6.2. Hướng dẫn tính toán và lựa chọn kích cỡ van chính xác

• Đối với hơi nước bão hòa, tuyệt đối không chọn kích cỡ van giảm áp dựa theo kích thước ống có sẵn. Việc chọn van quá lớn (Oversized) sẽ khiến đĩa van luôn hoạt động sát bệ van, dòng hơi tốc độ cao đi qua khe hẹp sẽ gây mài mòn bệ van rất nhanh và tạo tiếng rít lớn.

• Kỹ thuật viên của Van Duy Thành sẽ tính toán size van dựa trên: Áp suất đầu vào, Áp suất đầu ra mong muốn và Lưu lượng hơi tiêu thụ thực tế (kg/h). Đôi khi hệ thống ống dẫn là DN40 nhưng size van giảm áp tối ưu chỉ là DN25.

7. Hướng dẫn lắp đặt và bảo dưỡng đúng kỹ thuật

Việc tuân thủ quy trình lắp đặt và bảo dưỡng định kỳ là điều kiện tiên quyết để cụm van giảm áp hơi vận hành an toàn, ngăn ngừa sự cố búa nước nguy hiểm.

7.1. Cấu trúc cụm van giảm áp hơi chuẩn kỹ thuật

Để van hoạt động hoàn hảo, một cụm van giảm áp hơi tiêu chuẩn quốc tế cần được lắp đặt theo thứ tự các thiết bị sau trên đường ống dẫn:

1. Van chặn đầu vào (Van cầu inox hoặc gang) dùng để đóng ngắt cách ly hệ thống khi bảo dưỡng.

2. Lọc chữ Y (Y-Strainer) lắp lưới lọc bằng inox để giữ lại xỉ hàn, cặn rỉ đường ống, tránh kẹt đĩa van.

3. Bộ tách nước ngưng tụ và Bẫy hơi để xả toàn bộ nước ngưng, đảm bảo hơi khô vào van giảm áp.

4. Đồng hồ đo áp suất đầu vào để theo dõi áp lực nguồn cấp.

5. Van giảm áp hơi gang TL15 đóng vai trò trung tâm điều áp.

6. Đồng hồ đo áp suất đầu ra để giám sát và căn chỉnh mức áp suất sau khi giảm.

7. Van an toàn (Safety Valve) lắp sau van giảm áp để xả hơi khẩn cấp ra ngoài nếu chẳng may van giảm áp gặp sự cố kẹt, bảo vệ các thiết bị phía sau không bị nổ vỡ do quá áp.

8. Van chặn đầu ra để cô lập phía sau cụm điều áp.

7.2. Quy trình căn chỉnh và bảo dưỡng định kỳ

• Quy trình căn chỉnh áp: Trước khi cấp hơi, nới lỏng vít chỉnh trên đỉnh van ngược chiều kim đồng hồ đến khi lỏng tay. Mở từ từ van chặn đầu vào để hơi nóng sấy nóng đường ống dẫn dần dần (tránh sốc nhiệt). Mở van chặn đầu ra nhẹ. Tiến hành xoay vít chỉnh theo chiều kim đồng hồ, nhìn vào đồng hồ áp suất đầu ra cho đến khi kim đồng hồ đạt đúng giá trị mong muốn (ví dụ 3 bar) thì dừng lại và siết đai ốc khóa của vít chỉnh.

• Bảo dưỡng định kỳ: Định kỳ 3 - 6 tháng cần tháo lưới lọc chữ Y phía trước để vệ sinh sạch sẽ tạp chất bám. Nếu phát hiện hiện tượng rò rỉ hơi ở cổ van hoặc áp suất đầu ra tự động tăng cao bằng áp suất đầu vào khi không dùng hơi, cần khóa van chặn, xả hết áp suất hơi nóng, tháo nắp van để kiểm tra màng inox và lau sạch cặn bám bệ van.

Van Duy Thành chuyên cung cấp van giảm áp hơi gang nối ren TL15 chính hãng

Đến với Van Duy Thành, Quý khách hàng hoàn toàn yên tâm về chất lượng sản phẩm và dịch vụ kỹ thuật chuyên sâu:

• Hàng nhập khẩu chính hãng model TL15 cao cấp, đầy đủ chứng chỉ chất lượng CO, CQ.

• Luôn sẵn hàng số lượng lớn đầy đủ dải kích cỡ từ DN15 đến DN50 tại kho.

• Giá thành cực kỳ cạnh tranh cùng chính sách chiết khấu tốt cho các đơn vị thầu cơ điện, lò hơi.

• Đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ tính toán size van theo lưu lượng hơi thực tế, bảo hành chính hãng 12 tháng.
