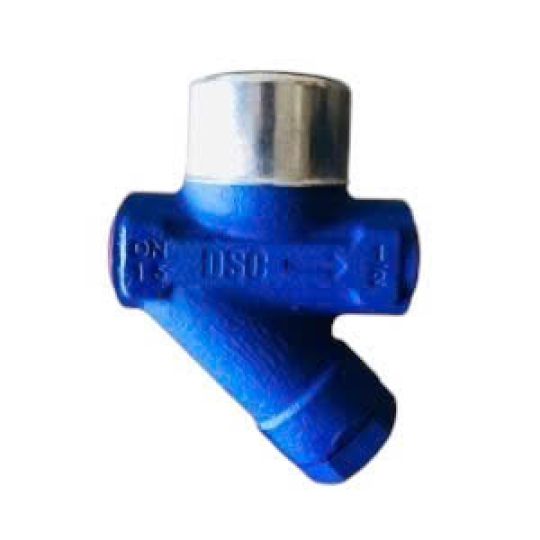

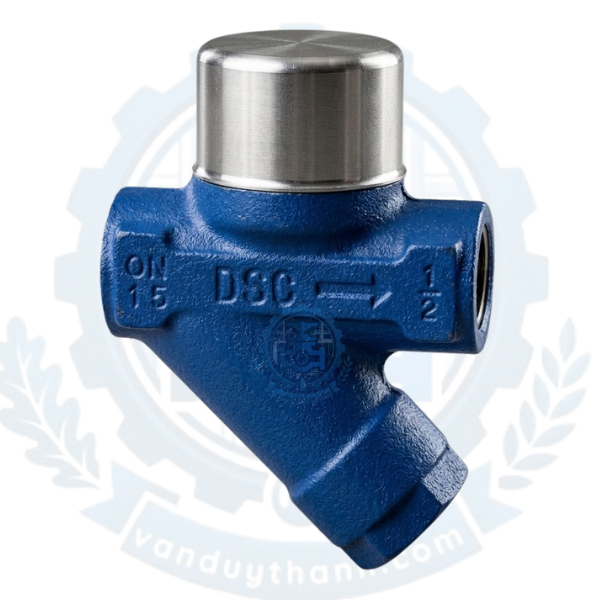

Bẫy Hơi Đồng Tiền PN40 TD35

1. Tính năng của Bẫy Hơi Đồng Tiền PN40 TD35

Bẫy hơi đồng tiền PN40 TD35 (Thermodynamic Steam Trap) là thiết bị tự động phân tách và xả nước ngưng trên hệ thống hơi, sở hữu nhiều tính năng kỹ thuật nổi bật:

• Vận hành động lực học thông minh: Van hoạt động hoàn toàn dựa vào sự chênh lệch vận tốc và áp suất giữa hơi nóng và nước ngưng, không cần phao hay cảm biến cơ học phức tạp.

• Chịu áp lực và nhiệt độ cực cao: Tiêu chuẩn áp lực PN40 cho phép van hoạt động an toàn ở những hệ thống hơi có áp suất lên tới 40 bar và ngưỡng nhiệt độ tiệm cận 400 độ C.

• Thiết kế siêu nhỏ gọn: Với cấu trúc tối giản sử dụng một đĩa van di động hình đồng tiền, thiết bị tiết kiệm không gian lắp đặt đáng kể so với dòng bẫy hơi dạng phao hay gàu đảo.

• Tích hợp lưới lọc cặn nội bộ: Nhiều phiên bản TD35 được thiết kế tích hợp sẵn một lưới lọc inox bên trong thân van, giúp bảo vệ đĩa đồng tiền không bị kẹt bởi xỉ hàn hoặc cặn bám.

2. Tác dụng của Bẫy Hơi Đồng Tiền PN40 TD35

Trong các hệ thống truyền tải nhiệt bằng hơi nước, bẫy hơi đồng tiền TD35 đóng vai trò then chốt giúp tối ưu hóa hiệu suất năng lượng:

• Xả nước ngưng, giữ lại hơi nóng: Khi hơi nước chuyển động trong đường ống sẽ bị mất nhiệt và ngưng tụ thành nước. Bẫy hơi có tác dụng xả toàn bộ lượng nước ngưng này ra ngoài để giữ cho khoang chứa luôn ngập tràn hơi nóng khô.

• Ngăn ngừa hiện tượng búa nước trong đường hơi: Nếu nước ngưng tụ tích tụ quá nhiều, dòng hơi chuyển động với tốc độ cao sẽ đẩy khối nước đi với vận tốc cực lớn, va đập phá hủy đường ống và các thiết bị đo lường. TD35 triệt tiêu nguy cơ này từ sớm.

• Tăng hiệu suất truyền nhiệt: Lớp nước ngưng bám trên thành ống hoặc thiết bị trao đổi nhiệt sẽ đóng vai trò như một lớp cách nhiệt làm giảm hiệu suất đun nấu, sấy hấp. Xả sạch nước ngưng giúp hệ thống gia nhiệt nhanh hơn, tiết kiệm nhiên liệu đốt cho lò hơi.

3. Thông số kỹ thuật của Bẫy Hơi Đồng Tiền PN40 TD35

4. Cấu tạo của Bẫy Hơi Đồng Tiền PN40 TD35

Cấu tạo cơ khí của dòng bẫy hơi TD35 hướng đến sự tối giản để tăng độ bền, chỉ bao gồm một vài bộ phận cốt lõi:

4.1. Thân van và Nắp van

Được đúc hoặc rèn từ thép chịu lực, chịu nhiệt độ cao (như thép A105 hoặc inox). Thân van có thiết kế các đường dẫn định hình gồm cổng vào, cổng ra và buồng áp suất phía trên.

4.2. Đĩa van đồng tiền (Disc)

Là một miếng kim loại mỏng, hình tròn phẳng làm bằng thép không gỉ được mài phẳng tuyệt đối ở hai mặt. Đây là bộ phận chuyển động duy nhất trong van, nằm tự do trong buồng áp suất ngay trên ghế van.

4.3. Ghế van (Seat)

Vùng tiếp xúc trực tiếp với đĩa đồng tiền, được gia công chính xác với độ nhẵn cao tạo thành hai vòng tròn đồng tâm nhằm đảm bảo độ kín khít tuyệt đối khi đĩa van ép xuống, không cho hơi thất thoát.

4.4. Nắp đậy bảo vệ (Cap)

Vặn chặt vào thân van để tạo thành một buồng áp suất kín phía trên đĩa đồng tiền. Nắp van cũng đóng vai trò là buồng chứa hơi điều khiển để đóng/mở đĩa van.

5. Nguyên lí làm việc của Bẫy Hơi Đồng Tiền PN40 TD35

Bẫy hơi đồng tiền TD35 vận hành tự động theo định luật Bernoulli về động lực học chất lưu:

• Giai đoạn xả nước ngưng: Khi nước ngưng hoặc không khí có nhiệt độ thấp đi vào bẫy hơi, do độ nhớt lớn và vận tốc di chuyển thấp, chúng dễ dàng đẩy đĩa đồng tiền nâng lên và thoát ra ngoài qua cổng xả.

• Giai đoạn đóng (Giữ hơi): Khi nước ngưng xả hết, hơi nóng áp lực cao tràn vào van. Do hơi có vận tốc di chuyển cực lớn đi qua khe hẹp dưới đĩa van, nó tạo ra một vùng áp suất thấp bên dưới đĩa (theo định luật Bernoulli). Đồng thời, một phần hơi lọt lên buồng không gian phía trên nắp tạo ra áp suất ép đĩa đi xuống. Sự chênh lệch áp suất này lập tức đẩy đĩa đồng tiền đóng sập xuống ghế van, chặn đứng hơi nóng không cho thất thoát.

• Chu kỳ lặp lại: Khi lượng hơi ở buồng trên nắp dần nguội đi và ngưng tụ lại do tổn thất nhiệt ra môi trường, áp suất phía trên giảm xuống. Lúc này, nước ngưng mới tích tụ ở đầu vào có áp lực lớn hơn sẽ lại đẩy đĩa đồng tiền lên để tiếp tục chu kỳ xả.

6. Môi trường ứng dụng của Bẫy Hơi Đồng Tiền PN40 TD35

Thiết bị đặc biệt phù hợp cho các vị trí xả nước ngưng trên đường ống trục chính hoặc các thiết bị áp lực cao:

• Hệ thống đường ống chính dẫn hơi: Lắp đặt dọc theo tuyến ống phân phối hơi nóng từ lò hơi đến các xưởng sản xuất để xả nước ngưng tụ đường trục.

• Thiết bị sấy công nghiệp: Dùng trong các lò sấy gỗ, sấy nông sản, sấy vải sợi yêu cầu lượng hơi khô liên tục để đạt nhiệt độ sấy tối ưu.

• Ngành công nghiệp hóa chất và lọc dầu: Sử dụng trong các chu trình bọc nhiệt đường ống dẫn dầu, dẫn hóa chất tránh hiện tượng đông đặc.

• Nhà máy thực phẩm, bia rượu: Ứng dụng trong các nồi nấu tiệt trùng, hệ thống lò hấp gia nhiệt công suất lớn.

7. Hướng dẫn lắp đặt của Bẫy Hơi Đồng Tiền PN40 TD35

Lắp đặt đúng kỹ thuật giúp bẫy hơi xả nước êm ái, tránh bị kẹt và kéo dài tuổi thọ đĩa van:

• Bước 1: Lắp đúng phương hướng: Bẫy hơi đồng tiền TD35 hoạt động tốt nhất khi được lắp đặt trên đoạn ống nằm ngang, mặt nắp van hướng thẳng lên trời để đĩa đồng tiền chuyển động theo phương thẳng đứng.

• Bước 2: Lắp đặt thiết bị bổ trợ: Nên lắp một Y lọc cặn ở ngay phía trước bẫy hơi để ngăn chặn xỉ hàn, rỉ sét lọt vào làm xước đĩa và ghế van. Lắp thêm một van một chiều ở đầu ra nếu nước ngưng được thu hồi về đường ống chung.

• Bước 3: Làm sạch đường ống trước khi cho chạy thử: Mở van bypass xả sạch toàn bộ cặn bẩn trong đường ống trước khi cho dòng hơi đi qua bẫy hơi lần đầu tiên.

• Bước 4: Cách nhiệt cho nắp van: Tránh bọc cách nhiệt quá kín phần nắp của bẫy hơi vì nó cần tản nhiệt một lượng nhỏ ra không khí để hơi ở buồng trên ngưng tụ, giúp van mở ra xả nước theo chu kỳ.

8. Những lỗi thường gặp và cách khắc phục của Bẫy Hơi Đồng Tiền PN40 TD35

• Bẫy hơi xả liên tục không ngắt (Rò rỉ hơi nghiêm trọng):

  • Nguyên nhân: Đĩa đồng tiền hoặc bề mặt ghế van bị xước, mòn do cặn bẩn cọ xát, khiến van không thể đóng khít. Hoặc đĩa van bị kẹt ở vị trí mở do cặn bám.

  • Cách khắc phục: Khóa đường hơi, tháo nắp bảo vệ ra để kiểm tra. Vệ sinh sạch buồng van. Nếu đĩa hoặc bệ van bị xước sâu, phải tiến hành thay đĩa mới hoặc thay cụm bẫy hơi.

• Bẫy hơi không xả nước ngưng (Hệ thống bị lạnh):

  • Nguyên nhân: Lưới lọc phía trước hoặc lưới lọc trong thân van bị tắc nghẽn hoàn toàn do rác; hoặc hiện tượng "air binding" (kẹt không khí áp lực cao trong buồng van).

  • Cách khắc phục: Tháo lưới lọc ra súc rửa sạch sẽ. Đối với lỗi kẹt khí, mở hé van xả khí hoặc nới lỏng nắp van một chút để giải phóng áp suất khí kẹt.

• Van đóng mở liên tục với tần suất quá nhanh (Hiện tượng Rapid Cycling):

  • Nguyên nhân: Thường xảy ra khi bẫy hơi bị ảnh hưởng bởi gió lạnh hoặc mưa lạnh trực tiếp tác động lên nắp van, làm hơi ở buồng trên ngưng tụ quá nhanh.

  • Cách khắc phục: Thiết kế mũ che hoặc hộp bảo vệ cơ học bên ngoài bẫy hơi nếu lắp đặt ngoài trời.

9. Van Duy Thành chuyên cung cấp Bẫy Hơi Đồng Tiền PN40 TD35

Van Duy Thành là đơn vị chuyên nhập khẩu trực tiếp và phân phối dòng sản phẩm bẫy hơi đồng tiền PN40 TD35 từ các quốc gia công nghiệp phát triển. Chúng tôi mang đến những thiết bị đạt tiêu chuẩn kỹ thuật khắt khe, cam kết vận hành bền bỉ dưới áp lực cao, đầy đủ giấy tờ CO, CQ chứng minh nguồn gốc xuất xứ rõ ràng.

Đội ngũ kỹ thuật của Van Duy Thành luôn sẵn sàng tư vấn giải pháp bẫy hơi tối ưu nhất cho hệ thống nhiệt của quý khách.
