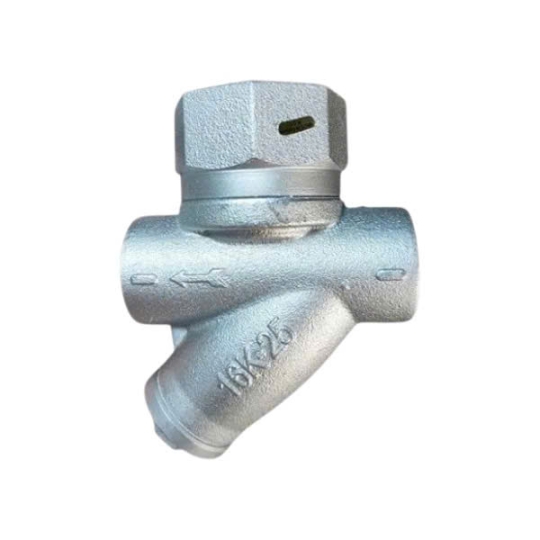

Bẫy Hơi Đồng Tiền Nối Ren TL-63

Bẫy Hơi Đồng Tiền Nối Ren TL-63 Tung Lung: Giải Pháp Tối Ưu Cho Hệ Thống Nhiệt

Trong các hệ thống đường ống dẫn hơi nóng (steam), việc xử lý nước ngưng là bài toán sống còn để đảm bảo hiệu suất nhiệt và an toàn thiết bị. Bẫy hơi đồng tiền nối ren TL-63 từ thương hiệu Tung Lung (Đài Loan) là một trong những dòng bẫy hơi dạng nhiệt động (Thermodynamic Steam Trap) được ưa chuộng nhất hiện nay. Với thiết kế tinh gọn, khả năng vận hành bền bỉ và hiệu quả tách nước vượt trội, TL-63 chính là "người gác cổng" tin cậy cho mọi lò hơi công nghiệp.

1. Tính năng của Bẫy Hơi Đồng Tiền Nối Ren TL-63

Bẫy hơi đồng tiền TL-63 được thiết kế để giải quyết những thách thức khắt khe nhất trong môi trường hơi bão hòa và hơi quá nhiệt. Những tính năng tiêu biểu giúp dòng sản phẩm này chiếm ưu thế trên thị trường bao gồm:

• Khả năng làm việc liên tục: Thiết kế nhiệt động lực học cho phép bẫy hơi hoạt động ổn định mà không cần sự can thiệp thủ công, tự động xả nước ngưng ngay khi chúng xuất hiện trong hệ thống.

• Độ bền vật liệu cao: Sự kết hợp giữa thân gang đúc chịu lực và lưới lọc Inox 304 giúp thiết bị chống lại sự mài mòn của dòng hơi áp lực cao và sự ăn mòn hóa học của nước ngưng.

• Chịu được hiện tượng búa nước: Khác với các dòng bẫy hơi dạng phao dễ bị hư hỏng bởi va đập thủy lực, cấu tạo đĩa đồng tiền của TL-63 cực kỳ cứng cáp, chịu được các xung lực mạnh trong đường ống.

• Thiết kế tích hợp thông minh: Việc tích hợp sẵn lưới lọc (Strainer) bên trong thân van giúp bảo vệ các bộ phận chuyển động khỏi rác bẩn và xỉ hàn, kéo dài tuổi thọ vận hành đáng kể.

2. Tác dụng của Bẫy Hơi Đồng Tiền Nối Ren TL-63

Sự hiện diện của bẫy hơi TL-63 trong hệ thống không chỉ đơn thuần là một phụ kiện, mà nó đóng vai trò quyết định đến hiệu kinh tế của toàn bộ quy trình sản xuất:

Loại bỏ nước ngưng và khí không ngưng

Nước ngưng tụ trên đường ống tạo ra một lớp màng cản trở sự truyền nhiệt, đồng thời gây ra hiện tượng búa nước nguy hiểm. TL-63 giúp loại bỏ hoàn toàn lượng nước này, đảm bảo hơi đến thiết bị tiêu thụ luôn là hơi khô nhất.

Ngăn chặn thất thoát hơi nóng (Steam Loss)

Một bẫy hơi chất lượng kém có thể làm thất thoát một lượng lớn hơi tươi ra ngoài môi trường. TL-63 với cơ chế đóng khít nhanh chóng giúp giữ lại hơi nóng bên trong hệ thống cho đến khi nó nhường nhiệt và ngưng tụ thành nước, từ đó tối ưu hóa chi phí nhiên liệu cho lò hơi.

Tăng tuổi thọ hệ thống đường ống

Bằng cách giảm thiểu sự ăn mòn do nước đọng và loại bỏ các va đập thủy lực, bẫy hơi giúp bảo vệ các van chặn, đồng hồ đo và các thiết bị trao đổi nhiệt khác khỏi hỏng hóc sớm.

3. Thông số kỹ thuật của Bẫy Hơi Đồng Tiền Nối Ren TL-63

Để đảm bảo lựa chọn đúng thiết bị phù hợp với yêu cầu kỹ thuật, quý khách hàng có thể tham khảo bảng thông số chi tiết của model TL-63 dưới đây:

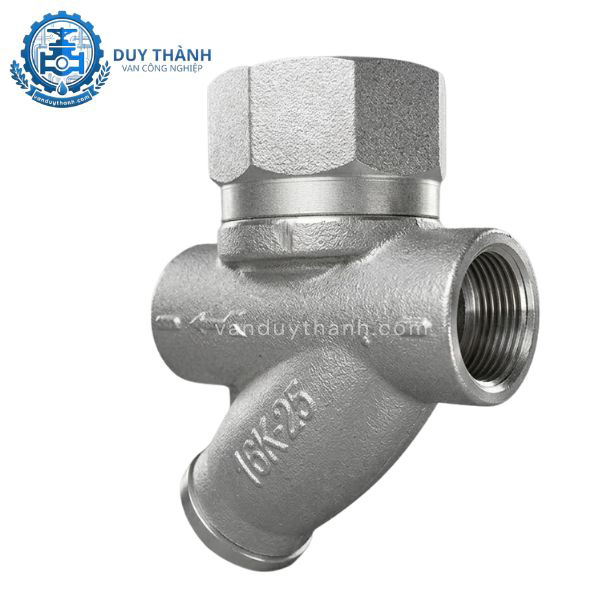

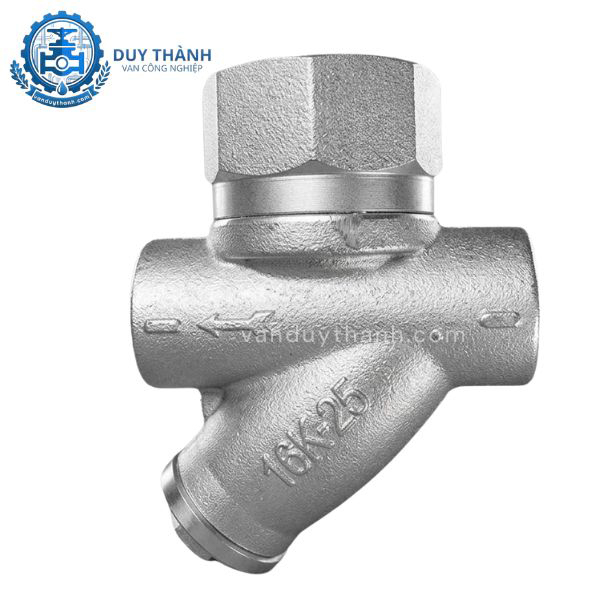

4. Cấu tạo của Bẫy Hơi Đồng Tiền Nối Ren TL-63

Cấu trúc của TL-63 tuân theo nguyên lý tối giản nhưng hiệu quả, bao gồm các thành phần cơ bản sau:

Thân bẫy (Body)

Được đúc bằng gang với khả năng chịu áp lực lên tới 16 bar. Thân van có hai buồng: buồng vào chứa lưới lọc và buồng xả nơi chứa đĩa van đồng tiền.

Đĩa van (Disc)

Đây là bộ phận duy nhất di chuyển trong bẫy hơi, có hình dáng giống như một đồng xu. Đĩa van được làm từ Inox cao cấp, được mài phẳng bề mặt để đảm bảo độ kín khít tuyệt đối khi áp sát vào ghế van.

Lưới lọc tích hợp (Internal Strainer)

Làm từ Inox 304 với các lỗ lọc siêu nhỏ. Bộ phận này nằm ngay tại đường vào của hơi nóng, giúp ngăn chặn cặn bẩn xâm nhập vào buồng đĩa, tránh gây kẹt hoặc làm trầy xước bề mặt làm kín.

Nắp chụp (Cap)

Có tác dụng cố định đĩa van và tạo ra một khoang áp suất phía trên đĩa. Thiết kế của nắp chụp ảnh hưởng trực tiếp đến tốc độ đóng mở của bẫy hơi.

5. Nguyên lí làm việc của Bẫy Hơi Đồng Tiền Nối Ren TL-63

Bẫy hơi TL-63 hoạt động dựa trên định luật Bernoulli về vận tốc và áp suất của dòng lưu chất. Quá trình này diễn ra qua 3 giai đoạn chính:

1. Giai đoạn xả khí và nước ngưng: Khi hệ thống bắt đầu vận hành, nước ngưng và khí không ngưng lạnh đi vào bẫy hơi. Áp lực của chúng đẩy đĩa van lên cao, cho phép lưu chất đi qua và thoát ra ngoài qua lỗ xả.

2. Giai đoạn đóng bẫy: Khi nước ngưng hết, hơi nóng bắt đầu đi vào. Do hơi nóng có vận tốc rất cao, khi đi qua khe hẹp dưới đĩa van, áp suất tĩnh tại đó giảm xuống. Đồng thời, một phần hơi đi vào khoang phía trên đĩa van và ngưng tụ chậm hơn, tạo áp suất đẩy đĩa van xuống ép chặt vào ghế van. Bẫy hơi đóng lại, ngăn không cho hơi thoát ra.

3. Giai đoạn mở lại: Khi hơi nóng phía trên nắp chụp mất nhiệt và ngưng tụ, áp suất phía trên giảm đi. Lúc này, nước ngưng mới tích tụ ở phía dưới sẽ lại đẩy đĩa van lên, bắt đầu một chu kỳ xả mới.

6. Môi trường ứng dụng của Bẫy Hơi Đồng Tiền Nối Ren TL-63

Nhờ tính linh hoạt và khả năng chịu áp 16 bar, model TL-63 được ứng dụng rộng rãi trong nhiều lĩnh vực:

• Ngành dệt may và da giày: Sử dụng trên các đường ống cấp hơi cho máy sấy, máy ủi, và các bồn nhuộm vải.

• Ngành thực phẩm và đồ uống: Lắp đặt trong hệ thống tiệt trùng, nồi nấu cao áp và các dây chuyền chế biến thực phẩm cần hơi khô.

• Ngành dược phẩm: Đảm bảo hơi sạch và khô cho các thiết bị chưng cất và sấy khô dược liệu.

• Hệ thống sưởi ấm công nghiệp: Sử dụng trong các bộ trao đổi nhiệt, dàn sưởi bằng hơi nước trong các nhà máy khu công nghiệp.

• Bình tách ẩm: Đóng vai trò là thiết bị xả nước ngưng dưới đáy các bộ tách nước trên đường ống chính.

7. Hướng dẫn lắp đặt Bẫy Hơi Đồng Tiền Nối Ren TL-63

Việc lắp đặt đúng cách chiếm 50% độ bền và hiệu quả của bẫy hơi. Dưới đây là các lưu ý từ chuyên gia Van Duy Thành:

Vị trí và hướng lắp đặt

• Lắp đặt nằm ngang: Bẫy hơi đồng tiền TL-63 hoạt động tốt nhất khi được lắp theo phương nằm ngang với nắp chụp hướng lên trên. Điều này giúp đĩa van di chuyển tự nhiên và thoát nước ngưng triệt để.

• Khoảng cách: Nên lắp bẫy hơi ở vị trí thấp nhất của đoạn ống cần xả nước ngưng, và cách xa thiết bị tiêu thụ hơi khoảng 1 mét để nước ngưng có không gian tập trung.

Quy trình thi công

• Vệ sinh đường ống: Trước khi lắp bẫy, cần thổi sạch bụi bẩn, xỉ hàn trong ống để tránh làm tắc lưới lọc ngay khi vừa vận hành.

• Sử dụng băng tan (Cao su non): Vì là kết nối ren, cần quấn băng tan đúng chiều và đủ độ dày để đảm bảo kín khít tại áp suất 16 bar.

• Lắp van chặn (Isolation Valve): Nên lắp van chặn phía trước và phía sau bẫy hơi cùng một đường bypass để thuận tiện cho việc bảo trì, sửa chữa mà không cần dừng hệ thống.

8. Van Duy Thành là đơn vị chuyên cung cấp Bẫy Hơi Đồng Tiền Nối Ren TL-63 uy tín

Với nhiều năm kinh nghiệm trong lĩnh vực thiết bị nhiệt và phụ kiện đường ống, Van Duy Thành tự hào là đối tác tin cậy cung cấp dòng sản phẩm bẫy hơi Tung Lung chính hãng từ Đài Loan.

• Chất lượng cam kết: Sản phẩm TL-63 đạt tiêu chuẩn kiểm định nghiêm ngặt, 100% hàng mới với đầy đủ giấy tờ CO, CQ từ nhà sản xuất.

• Sẵn kho số lượng lớn: Chúng tôi luôn dự phòng đầy đủ các kích cỡ từ DN15 đến DN50, sẵn sàng giao hàng nhanh chóng cho các dự án và đại lý trên toàn quốc.

• Giá thành cạnh tranh: Là đơn vị nhập khẩu trực tiếp, Van Duy Thành mang đến mức giá tối ưu nhất, giúp khách hàng tiết kiệm chi phí đầu tư.

• Tư vấn kỹ thuật chuyên sâu: Đội ngũ kỹ sư của chúng tôi không chỉ bán hàng mà còn tư vấn giải pháp, hỗ trợ tính toán lưu lượng để bạn chọn được size bẫy hơi phù hợp nhất với hệ thống.

• Chế độ hậu mãi tận tâm: Chính sách bảo hành dài hạn và hỗ trợ kỹ thuật trọn đời sản phẩm.

Quý khách hàng đang tìm kiếm giải pháp xử lý nước ngưng hiệu quả cho hệ thống của mình, hãy liên hệ ngay với Van Duy Thành để được tư vấn và nhận báo giá tốt nhất cho Bẫy hơi đồng tiền nối ren TL-63!
