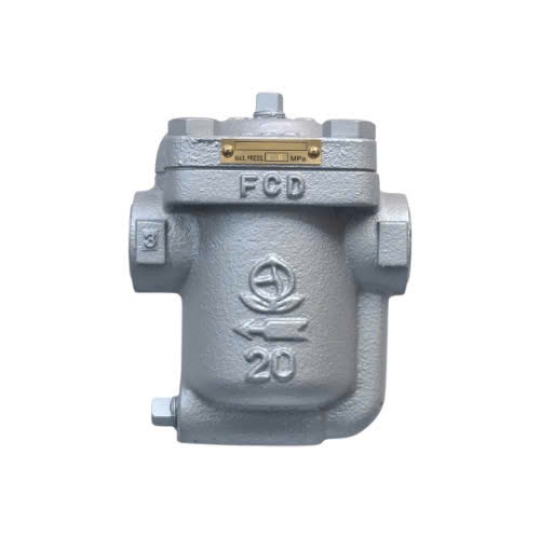

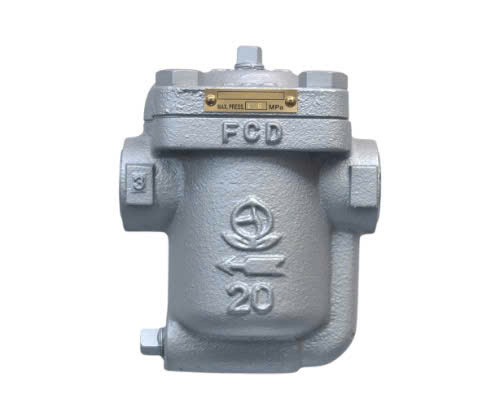

Bẫy Hơi Phao Nối Ren Ak-1h Venn
Bẫy hơi phao nối ren AK-1H Venn là dòng thiết bị cao cấp đến từ Nhật Bản, được thiết kế chuyên biệt để tách nước ngưng tụ ra khỏi đường ống hơi mà không làm thất thoát hơi nóng. Tính năng nổi bật nhất của sản phẩm chính là cơ chế phao cơ học (Ball Float) kết hợp với bộ xả khí tự động bằng nhiệt tĩnh (Air Vent), giúp hệ thống khởi động nhanh và vận hành êm ái. Với thân được chế tạo từ gang dẻo chịu lực, AK-1H có khả năng làm việc ổn định ở áp suất tối đa 1.0 MPa (10 Bar) và nhiệt độ lên tới 220°C. Kiểu kết nối ren tiêu chuẩn giúp việc lắp đặt trở nên linh hoạt trong các không gian hẹp. Đây là thiết bị không thể thiếu trong các bộ trao đổi nhiệt, máy sấy và hệ thống lò hơi công nghiệp, giúp tối ưu hóa hiệu suất truyền nhiệt và bảo vệ đường ống khỏi hiện tượng búa nước.
Bẫy hơi phao (Ball Float Steam Trap) mã AK-1H của thương hiệu Venn - Nhật Bản được biết đến là một trong những giải pháp hàng đầu trong việc quản lý năng lượng nhiệt. Sản phẩm sở hữu những tính năng kỹ thuật vượt trội:
Xả nước ngưng liên tục: Khác với các dòng bẫy hơi đồng tiền xả theo chu kỳ, bẫy hơi phao AK-1H xả nước ngưng ngay lập tức khi chúng xuất hiện. Điều này giúp bề mặt trao đổi nhiệt luôn khô ráo, tối đa hóa hiệu suất truyền nhiệt.
Tích hợp bộ xả khí tự động (Built-in Air Vent): Thiết bị sử dụng một bộ phận giãn nở nhiệt tĩnh bên trong để xả sạch không khí và các khí không ngưng trong giai đoạn khởi động hệ thống. Điều này ngăn chặn tình trạng "kẹt khí" (Air binding) vốn là nguyên nhân gây chậm trễ quá trình làm nóng.
Khả năng chịu áp lực và độ bền cơ học: Được đúc từ gang dẻo FC hoặc FCD, thân bẫy hơi có kết cấu cực kỳ vững chắc, chống chịu tốt với sự thay đổi áp suất đột ngột và các tác động ngoại lực.
Vận hành êm ái, không rung giật: Cơ chế phao nâng hạ theo mực nước giúp quá trình xả diễn ra mượt mà, giảm thiểu tiếng ồn và hiện tượng búa nước trong đường ống xả.
Trong một hệ thống hơi bão hòa, sự tồn tại của nước ngưng tụ và không khí là kẻ thù số một. Bẫy hơi AK-1H đóng vai trò huyết mạch với các tác dụng cụ thể:
Nước ngưng đóng vai trò như một lớp màng cách nhiệt trên bề mặt trao đổi nhiệt. AK-1H giúp loại bỏ lớp màng này liên tục, đảm bảo hơi nóng tiếp xúc trực tiếp với bề mặt thiết bị, từ đó rút ngắn thời gian nấu hấp hoặc sấy khô sản phẩm.
Bẫy hơi Venn AK-1H có thiết kế bịt kín cực tốt, ngăn chặn hơi sống (Live steam) thoát ra ngoài. Theo tính toán công nghiệp, việc sử dụng bẫy hơi phao chất lượng cao có thể giúp doanh nghiệp tiết kiệm từ 10% đến 20% chi phí nhiên liệu đốt lò hơi hàng năm.
Nước ngưng tụ nếu tích tụ quá nhiều sẽ di chuyển với tốc độ cao trong đường ống, gây ra va đập thủy lực (búa nước). AK-1H triệt tiêu nguy cơ này, bảo vệ các van chặn, đồng hồ đo và các mối nối khỏi bị hư hại cơ học.
Dưới đây là bảng thông số kỹ thuật chi tiết giúp kỹ sư và nhà thầu lựa chọn model phù hợp:
| Đặc tính | Thông số chi tiết |
| Model | AK-1H |
| Thương hiệu | Venn (Nhật Bản) |
| Kích cỡ (Size) | DN15, DN20, DN25 (1/2", 3/4", 1") |
| Vật liệu thân | Gang dẻo (Cast Iron / Ductile Iron) |
| Cơ chế hoạt động | Phao cơ (Ball Float) |
| Áp suất làm việc | 0.01 ~ 1.0 MPa (1 ~ 10 Bar) |
| Nhiệt độ tối đa | 220°C |
| Kiểu kết nối | Nối ren tiêu chuẩn (Threaded) |
| Môi trường sử dụng | Hơi nóng (Steam), Nước ngưng (Condensate) |
| Bộ xả khí | Có sẵn bộ xả khí nhiệt tĩnh bên trong |
Cấu tạo của AK-1H là một sự tinh hoa trong kỹ thuật đúc và gia công chính xác của người Nhật. Thiết bị bao gồm các thành phần chính sau:
Phần vỏ ngoài được làm từ gang chịu nhiệt cao, bề mặt được xử lý chống ăn mòn. Thân bẫy hơi được thiết kế theo dạng khoang chứa rộng để chứa phao và tạo không gian cho nước ngưng tích tụ trước khi xả.
Làm bằng inox (thép không gỉ) cao cấp, có trọng lượng nhẹ và độ kín tuyệt đối. Phao là bộ phận cảm biến mực nước, tự động nổi lên hoặc hạ xuống theo lượng nước ngưng chảy vào bẫy.
Đòn bẩy kết nối phao với một viên bi hoặc đĩa van nhỏ để đóng/mở lỗ xả (Orifice). Khi phao nổi lên, đòn bẩy kéo van mở ra; khi phao hạ xuống, van đóng kín lỗ xả. Orifice thường được làm từ thép cứng để chống xói mòn bởi dòng chảy áp lực cao.
Nằm ở phần trên cùng của bẫy, bộ xả khí chứa một bộ phận nhạy cảm với nhiệt độ. Khi có không khí lạnh, nó mở ra để thoát khí; khi hơi nóng tràn đến, nó đóng lại để giữ hơi.
Nguyên lý hoạt động của AK-1H dựa trên sự khác biệt về khối lượng riêng giữa hơi nước và nước ngưng:
Giai đoạn bắt đầu: Khi hệ thống mới khởi động, không khí lạnh và nước ngưng ban đầu tràn vào bẫy. Bộ xả khí (Air vent) đang ở trạng thái mở sẽ đẩy toàn bộ không khí ra ngoài đường xả. Nước ngưng chảy vào làm phao nổi lên, kéo van mở ra để xả nước.
Giai đoạn vận hành: Khi hơi nóng bắt đầu đi vào bẫy, bộ xả khí gặp nhiệt độ cao sẽ giãn nở và đóng lại. Nước ngưng tiếp tục chảy vào khoang bẫy, duy trì mực nước khiến phao lơ lửng. Van sẽ mở ở một mức độ tương ứng với lượng nước ngưng đầu vào, tạo ra quá trình xả liên tục.
Giai đoạn đóng: Nếu lượng nước ngưng giảm xuống hoặc chỉ có hơi nóng trong bẫy, phao sẽ hạ xuống thấp nhất, kéo van đóng chặt lỗ xả. Nhờ thiết kế "Water Seal" (màn chắn nước), hơi nóng luôn bị giữ lại phía trên mực nước, không thể thoát ra ngoài.
Nhờ tính năng xả liên tục và chịu nhiệt tốt, AK-1H được ứng dụng rộng rãi trong:
Hệ thống trao đổi nhiệt: Các bộ heaters, bình ngưng, nơi yêu cầu nước ngưng phải được loại bỏ ngay lập tức để giữ ổn định nhiệt độ sản xuất.
Công nghiệp thực phẩm & đồ uống: Sử dụng trong các nồi nấu, hệ thống thanh trùng, tiệt trùng bằng hơi nước trực tiếp hoặc gián tiếp.
Ngành dệt nhuộm và giặt là: Các máy sấy công nghiệp, máy ép vải yêu cầu lượng hơi khô tuyệt đối để đảm bảo chất lượng bề mặt vật liệu.
Nhà máy giấy và bao bì: Các lô sấy trong dây chuyền sản xuất giấy cần bẫy hơi phao để kiểm soát nhiệt độ bề mặt lô cán.
Y tế và dược phẩm: Các nồi hấp tiệt trùng dụng cụ y tế và dây chuyền chiết xuất dược liệu.
Lắp đặt đúng kỹ thuật quyết định đến 90% tuổi thọ và hiệu quả của bẫy hơi. Quý khách cần lưu ý:
Vị trí lắp đặt: Bẫy hơi phao phải được lắp đặt theo phương nằm ngang (Horizontal), sao cho trục của phao song song với mặt đất. Không được lắp đứng hoặc nghiêng vì phao sẽ không thể nổi tự do.
Hướng dòng chảy: Quan sát mũi tên đúc nổi trên thân bẫy hơi để lắp đúng chiều dòng chảy từ đầu vào đến đầu ra.
Lắp đặt thiết bị phụ trợ:
Nên lắp một Y-Strainer (Lọc chữ Y) phía trước bẫy hơi để ngăn rác, xỉ hàn làm kẹt lỗ xả.
Lắp các van chặn phía trước và phía sau để thuận tiện cho việc tháo rời bảo trì.
Lắp một van kiểm tra (Check valve) ở đầu ra nếu nước ngưng được thu hồi về bồn chứa nằm ở vị trí cao hơn bẫy.
Vệ sinh hệ thống: Trước khi lắp bẫy vào, hãy thổi sạch đường ống bằng hơi hoặc khí nén để loại bỏ tạp chất cơ học.
Tại thị trường Việt Nam, Van Duy Thành tự hào là đơn vị uy tín chuyên phân phối dòng sản phẩm Bẫy hơi phao AK-1H Venn chính hãng Nhật Bản. Chúng tôi cam kết:
Chất lượng tuyệt đối: Hàng mới 100%, đầy đủ chứng chỉ CO (Chứng nhận xuất xứ) và CQ (Chứng nhận chất lượng).
Kho hàng sẵn có: Đầy đủ các kích cỡ DN15, DN20, DN25 phục vụ nhu cầu lắp mới và thay thế khẩn cấp.
Giá cả cạnh tranh: Chính sách giá ưu đãi cho đại lý và nhà thầu công trình.
- Liên hệ ngay với Van Duy Thành để được tư vấn và nhận báo giá bẫy hơi Venn AK-1H tốt nhất hiện nay!
