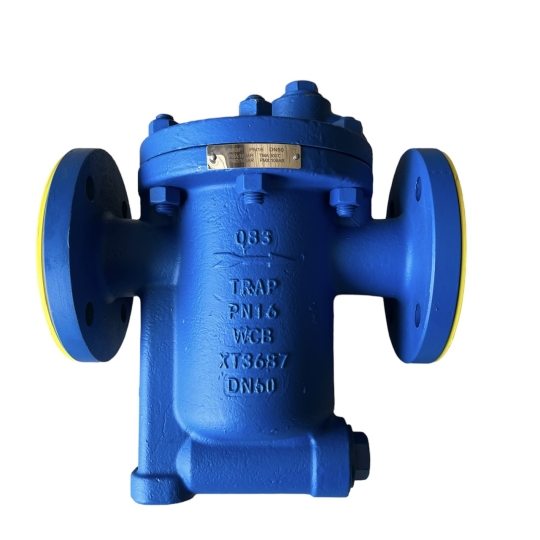

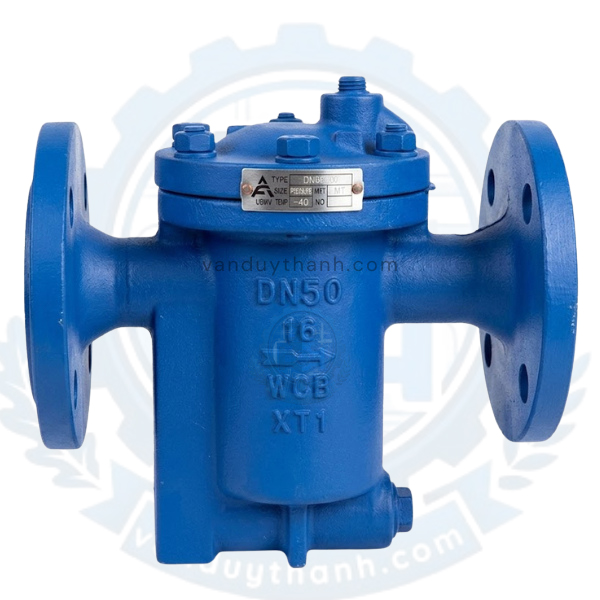

Bẫy Hơi Phao Mặt Bích PN16 881F

1. Tính năng của Bẫy Hơi Phao Mặt Bích PN16 881F

Bẫy hơi phao mặt bích PN16 881F là dòng bẫy hơi cơ học cao cấp, sở hữu nhiều tính năng vượt trội phục vụ cho các hệ thống nhiệt công nghiệp quy mô:

• Xả nước ngưng liên tục theo chu kỳ: Khác với dòng bẫy hơi đồng tiền xả theo từng hồi, bẫy hơi phao xả nước ngưng ngay khi nó vừa xuất hiện. Quá trình xả diễn ra liên tục và nhịp nhàng dựa theo mực nước ngưng thực tế bên trong thân van.

• Không phụ thuộc vào biến động áp suất: Tính năng vận hành cơ học dựa vào lực nổi của quả phao giúp van hoạt động chính xác cho dù áp suất hệ thống trồi sụt hay có sự chênh áp lớn.

• Tích hợp bộ xả khí nhiệt tĩnh thông minh: Bên trong bẫy hơi 881F được trang bị một hệ thống van xả khí tự động. Khi hệ thống mới khởi động, lượng không khí lạnh sẽ được đẩy ra ngoài một cách nhanh chóng, ngăn ngừa hiện tượng kẹt khí.

• Kết nối mặt bích PN16 chắc chắn: Thiết kế mối nối mặt bích giúp thiết bị chịu được độ rung lắc và áp lực dòng dòng tốt hơn, đồng thời hạn chế tối đa nguy cơ rò rỉ tại điểm liên kết.

2. Tác dụng của Bẫy Hơi Phao Mặt Bích PN16 881F

Trong các dây chuyền sản xuất sử dụng năng lượng hơi, model 881F đóng vai trò như một bộ điều tiết chu trình nhiệt với các tác dụng cốt lõi:

• Tối đa hóa hiệu suất trao đổi nhiệt: Bằng việc xả nước ngưng ngay lập tức, thiết bị giữ cho các khoang gia nhiệt của máy móc luôn ngập tràn hơi khô có nhiệt độ cao, rút ngắn thời gian nấu, sấy hoặc hấp sản phẩm.

• Tiết kiệm nhiên liệu vận hành lò hơi: Việc giữ lại toàn bộ hơi nóng và chỉ cho nước ngưng đi qua giúp giảm thiểu sự thất thoát năng lượng nhiệt, từ đó giảm lượng than, gas hoặc dầu cần đốt tại lò hơi trung tâm.

• Bảo vệ thiết bị khỏi búa nước thủy lực: Loại bỏ triệt để các túi nước ngưng tụ di chuyển tốc độ cao trong đường ống, bảo vệ an toàn cho các van điều khiển, đồng thời ngăn chặn hiện tượng ăn mòn rỗ bề mặt ống do nước đọng.

3. Thông số kỹ thuật của Bẫy Hơi Phao Mặt Bích PN16 881F

4. Cấu tạo của Bẫy Hơi Phao Mặt Bích PN16 881F

Cấu trúc cơ khí bên trong của bẫy hơi phao 881F đòi hỏi độ hoàn thiện và độ chính xác rất cao để đảm bảo quả phao nâng hạ tự do:

4.1. Thân và nắp bẫy hơi

Được đúc bằng gang dẻo chịu áp lực cao, thiết kế dạng bầu tròn để tạo không gian chứa nước ngưng và quả phao. Hai đầu đúc liền hai mặt bích kết nối ống dẫn.

4.2. Quả phao rỗng (Float Ball)

Làm bằng inox mỏng nhưng chịu lực tốt, hàn kín tuyệt đối để tạo độ nổi lớn khi ngâm trong nước. Quả phao được liên kết với một đòn bẩy cơ học.

4.3. Cơ cấu đòn bẩy và đĩa van (Lever & Valve Seat)

Hệ thống đòn bẩy truyền lực từ chuyển động nâng hạ của quả phao đến đĩa van nhỏ để đóng hoặc mở lỗ xả (ghế van) nằm ở đáy thiết bị.

4.4. Bộ xả khí tự động (Air Vent)

Là một cụm tấm lưỡng kim hoặc capsule nhiệt tĩnh nằm ở phía trên đỉnh của buồng van. Bộ phận này tự động co lại để xả không khí lạnh ra ngoài và nở ra để đóng kín khi gặp hơi nóng.

5. Nguyên lí làm việc của Bẫy Hơi Phao Mặt Bích PN16 881F

Bẫy hơi phao 881F vận hành hoàn toàn dựa trên nguyên lý lực đẩy Archimedes (lực nổi):

• Khi hệ thống khởi động: Không khí lạnh và nước ngưng tràn vào bẫy hơi. Bộ xả khí (Air Vent) đang mở giúp không khí thoát nhanh ra ngoài. Nước ngưng tụ dâng lên trong khoang chứa, đẩy quả phao nổi lên trên. Thông qua đòn bẩy, đĩa van mở ra, nước ngưng lập tức bị áp lực hơi đẩy ra ngoài qua cổng xả đáy.

• Khi hơi nóng tràn vào: Nhiệt độ tăng cao làm bộ xả khí tự động giãn nở và đóng chặt lại. Khi nước ngưng được xả hết, mực nước bên trong van hạ xuống, quả phao chìm xuống theo trọng lực. Đòn bẩy kéo đĩa van ép chặt vào ghế van, khóa chặt cổng xả để ngăn không cho hơi nóng thất thoát ra ngoài.

• Chu kỳ lặp lại: Nước ngưng mới tiếp tục chảy từ hệ thống vào buồng van, quả phao lại nổi lên và quá trình xả nước ngưng lại tiếp tục một cách tự động, nhịp nhàng.

6. Môi trường ứng dụng của Bẫy Hơi Phao Mặt Bích PN16 881F

Nhờ đặc tính xả lưu lượng nước ngưng lớn và liên tục, bẫy hơi phao mặt bích 881F là sự lựa chọn tối ưu cho:

• Thiết bị trao đổi nhiệt, bộ heater: Lắp đặt tại đầu ra của các dàn trao đổi nhiệt, nơi nước ngưng tụ sinh ra liên tục với khối lượng lớn.

• Hệ thống sấy công nghiệp: Dùng cho các lô sấy ngành giấy, lò sấy nhuộm ngành may mặc, sấy nông sản thực phẩm công suất cao.

• Nồi hấp tiệt trùng: Ứng dụng trong các thiết bị hấp tiệt trùng của ngành y tế, nhà máy sản xuất đồ hộp, thực phẩm đóng gói.

• Đường ống trục chính: Đặt tại các vị trí túi nước (pocket) trên các đường ống truyền tải hơi bão hòa PN16 chạy dài trong các khu công nghiệp.

7. Hướng dẫn lắp đặt của Bẫy Hơi Phao Mặt Bích PN16 881F

Lắp đặt dòng bẫy hơi phao cần tuân thủ nghiêm ngặt về phương hướng để quả phao không bị kẹt:

• Bước 1: Lắp đúng phương nằm ngang: Bẫy hơi phao mặt bích 881F bắt buộc phải lắp trên đoạn ống nằm ngang. Hướng mũi tên trên thân van phải trùng với chiều đi của dòng hơi, mặt nắp van chứa cụm cơ cấu phải nằm theo phương đứng để quả phao nổi lên hạ xuống chính xác.

• Bước 2: Lắp đặt thiết bị bảo vệ: Nên lắp một Van lọc chữ Y phía trước bẫy hơi để lọc sạch các mạt sắt, xỉ hàn. Nếu cặn bẩn lọt vào buồng van sẽ làm kẹt cơ cấu đòn bẩy hoặc xước đĩa van gây rò rỉ.

• Bước 3: Lắp đường Bypass (Đường nhánh): Khuyến khích thiết kế một đường ống chạy nhánh xung quanh bẫy hơi (lắp van cô lập) để khi cần tháo bẫy hơi ra bảo trì, hệ thống sấy vẫn có thể hoạt động tạm thời qua đường xả tay.

• Bước 4: Kết nối mặt bích: Đặt gioăng làm kín chịu nhiệt (gioăng chì hoặc gioăng teflon gia cường) vào giữa hai mặt bích, siết đều các bu lông đối xứng để đảm bảo độ khít tuyệt đối.

8. Những lỗi thường gặp và cách khắc phục của Bẫy Hơi Phao Mặt Bích PN16 881F

• Bẫy hơi bị rò rỉ hơi liên tục (Thất thoát năng lượng):

  • Nguyên nhân: Cặn bẩn bám vào ghế van làm đĩa van không đóng khít được; hoặc quả phao inox bị va đập dẫn đến móp méo, rách thủng khiến nước lọt vào trong phao (phao mất lực nổi, luôn chìm làm van mở).

  • Cách khắc phục: Khóa van chặn, tháo nắp bẫy hơi để vệ sinh bệ van. Nếu quả phao bị thủng nước lọt vào bên trong, bắt buộc phải thay quả phao mới.

• Hệ thống bị ngập nước ngưng, thiết bị sấy không nóng:

  • Nguyên nhân: Áp suất chênh lệch thực tế vượt quá mức chịu tải của bẫy hơi khiến lực đẩy không đủ mở đĩa van; hoặc cơ cấu đòn bẩy bên trong bị gãy, kẹt cơ học.

  • Cách khắc phục: Kiểm tra lại thông số áp lực đầu vào xem có đúng dải PN16 không. Tháo van ra kiểm tra cơ cấu đòn bẩy nội bộ, bôi trơn hoặc thay mới linh kiện kẹt.

• Lọt khí gây kẹt hệ thống (Air Binding):

  • Nguyên nhân: Bộ xả khí tự động (Air Vent) bên trong lâu ngày bị hỏng hoặc bị bám cặn vôi dẫn đến không thể mở ra để xả gió lạnh.

  • Cách khắc phục: Tháo cụm xả khí nhiệt tĩnh ra vệ sinh sạch sẽ bằng dung dịch tẩy cặn, nếu tấm lưỡng kim đã mất độ đàn hồi thì tiến hành thay thế.

9. Van Duy Thành chuyên cung cấp Bẫy Hơi Phao Mặt Bích PN16 881F

Van Duy Thành là đơn vị uy tín hàng đầu chuyên nhập khẩu trực tiếp và phân phối dòng sản phẩm bẫy hơi phao mặt bích PN16 881F chất lượng cao. Sản phẩm do chúng tôi cung cấp cam kết chính hãng 100%, có đầy đủ chứng chỉ CO, CQ từ nhà sản xuất, bảo hành dài hạn và giá thành cạnh tranh nhất thị trường.

Với đội ngũ kỹ thuật viên am hiểu sâu về hệ thống nhiệt hơi, Van Duy Thành sẵn sàng đồng hành hỗ trợ tư vấn giải pháp và lắp đặt tối ưu cho nhà máy của bạn.
