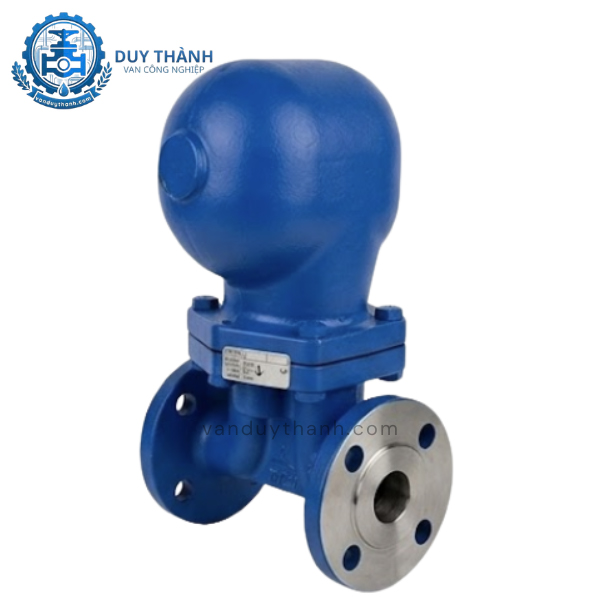

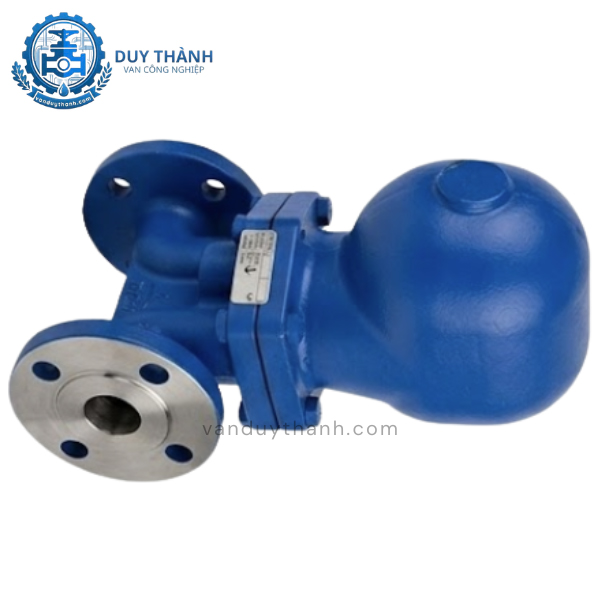

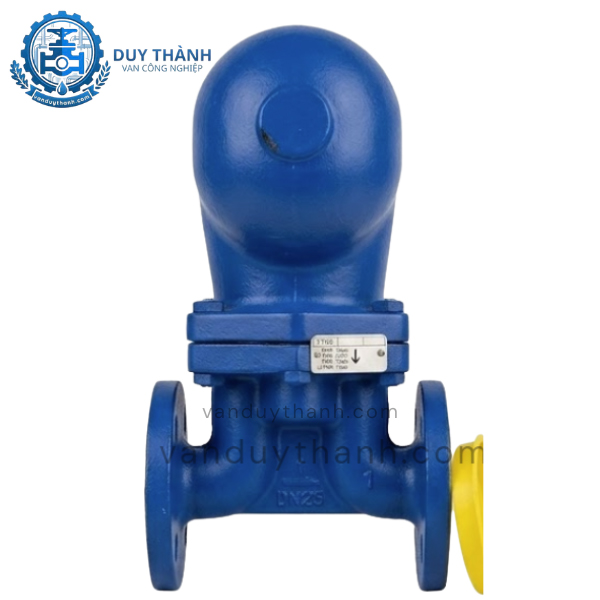

Bẫy Hơi Phao FT43 AFBV
Bẫy hơi phao FT43 AFBV là thiết bị xả nước ngưng liên tục, được chế tạo từ thép carbon cao cấp, mang lại khả năng chịu lực và độ bền vượt trội trong môi trường hơi nóng. Với cơ chế vận hành bằng phao cơ học, sản phẩm cho phép xả nước ngưng ngay khi vừa hình thành mà không gây thất thoát hơi nhiệt, tối ưu hóa hiệu suất năng lượng cho hệ thống. Thông số kỹ thuật chính bao gồm: Model FT43, thương hiệu AFBV, kết nối mặt bích tiêu chuẩn JIS 10K giúp lắp đặt chắc chắn và chống rò rỉ. Thiết bị vận hành ổn định trong dải nhiệt độ từ 0°C đến 200°C với áp suất làm việc tối đa đạt 10 bar. Đây là lựa chọn hàng đầu cho các ứng dụng lò hơi, bộ trao đổi nhiệt và các hệ thống đường ống hơi công nghiệp yêu cầu lưu lượng xả lớn và độ tin cậy cao.
Bẫy hơi phao FT43 AFBV nổi bật là một trong những dòng bẫy hơi cơ học (Mechanical Steam Traps) có hiệu suất làm việc ấn tượng nhất hiện nay. Điểm đặc trưng lớn nhất của dòng FT43 chính là khả năng xả nước ngưng liên tục. Khác với các dòng bẫy hơi đồng tiền vốn xả theo chu kỳ, bẫy hơi phao phản ứng ngay lập tức với sự thay đổi của lượng nước ngưng, giúp duy trì bề mặt trao đổi nhiệt khô ráo nhất có thể.
Sản phẩm được tích hợp bộ phận xả khí tự động (Air Vent). Tính năng này cực kỳ quan trọng trong giai đoạn khởi động hệ thống, giúp loại bỏ các khí không ngưng và không khí bên trong đường ống, ngăn chặn hiện tượng "khóa khí" (Air binding) vốn là nguyên nhân chính gây giảm hiệu suất nhiệt. Thân van làm từ thép carbon cung cấp khả năng chịu va đập thủy lực tốt, đảm bảo thiết bị không bị biến dạng dưới tác động của áp suất cao.
Trong một hệ thống nhiệt, sự xuất hiện của nước ngưng là điều không thể tránh khỏi. Nếu không được loại bỏ kịp thời, nước ngưng sẽ tạo ra các màng nước cản trở quá trình truyền nhiệt, đồng thời gây ra hiện tượng búa nước (Water hammer) cực kỳ nguy hiểm cho đường ống.
Bẫy hơi FT43 AFBV đóng vai trò là "người gác cổng" thông minh với các tác dụng chính:
Tối ưu hóa hiệu suất nhiệt: Bằng cách loại bỏ nước ngưng nhanh chóng, thiết bị đảm bảo hơi nóng tiếp xúc trực tiếp với bề mặt trao đổi nhiệt, giúp hệ thống đạt nhiệt độ yêu cầu nhanh hơn.
Tiết kiệm nhiên liệu: Cơ chế đóng kín của van khi có hơi nóng đi qua giúp ngăn chặn thất thoát hơi tươi (Live steam), giảm chi phí vận hành lò hơi đáng kể.
Bảo vệ thiết bị hạ nguồn: Giảm thiểu rủi ro ăn mòn và hư hỏng các thiết bị đo lường, van điều khiển nằm phía sau bẫy hơi do tác động của nước ngưng nén áp suất cao.
Dưới đây là bảng thông số chi tiết của model FT43 đến từ thương hiệu AFBV:
| Đặc tính kỹ thuật | Chi tiết thông số |
|---|---|
| Model | FT43 |
| Thương hiệu | AFBV |
| Chất liệu thân van | Thép carbon (Carbon Steel) |
| Kiểu kết nối | Mặt bích (Flanged) |
| Tiêu chuẩn kết nối | JIS 10K |
| Kích thước phổ biến | DN15, DN20, DN25, DN32, DN40, DN50 |
| Áp suất làm việc tối đa | 10 bar (1.0 MPa) |
| Nhiệt độ làm việc | 0°C ~ 200°C |
| Vật liệu phao & cơ cấu | Inox 304 / 316 |
| Môi trường sử dụng | Hơi nóng (Steam), Nước ngưng |
Bẫy hơi FT43 có cấu tạo tinh vi, kết hợp giữa sự bền bỉ của vỏ ngoài và độ chính xác của các chi tiết nội bộ.
Được đúc từ thép carbon chất lượng cao. Vật liệu này giúp van chịu được áp lực làm việc khắc nghiệt và có tuổi thọ cao hơn so với các dòng thân gang thông thường. Nắp van được kết nối với thân bằng các bu lông chịu lực, cho phép tháo rời dễ dàng để bảo trì mà không cần cắt bỏ van khỏi đường ống.
Quả phao là bộ phận trung tâm, thường được làm từ inox SUS304 để chống ăn mòn. Phao được gắn vào một đòn bẩy (Lever). Khi mực nước ngưng trong thân van dâng lên, phao sẽ nổi lên và thông qua đòn bẩy để mở nút van xả.
Đây là một màng giãn nở nhiệt hoặc bộ phận lưỡng kim. Khi hệ thống mới hoạt động và còn lạnh, bộ phận này mở để khí thoát ra. Khi hơi nóng đi vào, sự gia tăng nhiệt độ làm bộ phận này đóng lại, ngăn hơi thoát ra ngoài.
Được thiết kế chính xác để đảm bảo độ kín khít tuyệt đối khi van đóng và lưu lượng xả tối ưu khi van mở.
Nguyên lý hoạt động của FT43 dựa trên sự khác biệt về trọng lượng riêng giữa hơi nước và nước ngưng.
Giai đoạn bắt đầu: Khi hơi chưa đi vào, bộ phận xả khí tự động ở trạng thái mở. Không khí và các khí không ngưng sẽ bị đẩy ra ngoài qua lỗ xả khí.
Giai đoạn ngưng tụ: Nước ngưng chảy vào bẫy hơi, làm mực nước trong thân van dâng lên. Khi mực nước đủ cao, quả phao nổi lên kéo theo nút van mở ra, nước ngưng được áp suất hơi phía sau đẩy ra ngoài qua lỗ xả chính.
Giai đoạn chặn hơi: Khi nước ngưng được xả hết, quả phao hạ xuống theo mực nước và đóng chặt lỗ xả trước khi hơi nóng kịp thoát ra. Quá trình này diễn ra liên tục và nhịp nhàng, tạo ra dòng xả đều đặn thay vì xả ngắt quãng.
Nhờ vào khả năng xử lý lưu lượng nước ngưng lớn và độ bền cao, FT43 AFBV được ứng dụng rộng rãi trong nhiều lĩnh vực:
Hệ thống lò hơi (Boiler): Xả nước ngưng trên các đường ống chính và bộ tách nước.
Thiết bị trao đổi nhiệt (Heat Exchangers): Đảm bảo hiệu suất truyền nhiệt tối đa trong các dàn nóng, bình hâm nước.
Ngành công nghiệp thực phẩm & đồ uống: Sử dụng trong các nồi nấu, hệ thống tiệt trùng hơi nước.
Ngành dệt may & giấy: Hệ thống sấy khô bằng hơi nóng yêu cầu duy trì nhiệt độ ổn định.
Công nghiệp hóa chất: Các bồn chứa có gia nhiệt hơi nước cần kiểm soát nước ngưng nghiêm ngặt.
Để bẫy hơi hoạt động chính xác và đạt tuổi thọ cao nhất, quy trình lắp đặt cần tuân thủ các nguyên tắc kỹ thuật sau:
Bẫy hơi phao FT43 phải được lắp đặt theo phương nằm ngang (Horizontal). Quả phao bên trong cần chuyển động lên xuống theo chiều dọc để đóng mở chính xác.
Lắp đặt ở vị trí thấp nhất của đoạn đường ống cần thoát nước ngưng hoặc ngay sau thiết bị trao đổi nhiệt.
Vệ sinh sạch sẽ đường ống trước khi lắp để tránh xỉ hàn, cát đá làm kẹt lỗ xả hoặc hỏng quả phao.
Kiểm tra chiều mũi tên trên thân van; mũi tên phải chỉ theo chiều dòng chảy của nước ngưng.
Nên lắp đặt thêm một lọc chữ Y (Y-Strainer) phía trước bẫy hơi để ngăn chặn rác bẩn.
Nên lắp đặt các van chặn phía trước và phía sau bẫy hơi, cùng một đường ống bypass (đường nhánh) để có thể sửa chữa hoặc thay thế bẫy hơi mà không cần dừng toàn bộ hệ thống.
Định kỳ kiểm tra bộ phận xả khí và vệ sinh lưới lọc nếu có.
