5 tiêu chí giúp chọn van công nghiệp phù hợp với mọi hệ thống đường ống

Khi thiết kế hoặc bảo dưỡng một hệ thống đường ống, việc lựa chọn đúng loại van kiểm soát dòng chảy quyết định sự ổn định và an toàn vận hành của toàn bộ nhà máy. Chọn sai thiết bị có thể dẫn đến hiện tượng sụt áp, rò rỉ lưu chất độc hại hoặc gây hư hỏng hệ thống do quá áp. Hiểu được tầm quan trọng đó, Van Duy Thành luôn áp dụng quy trình kiểm tra nghiêm ngặt dựa trên các thông số kỹ thuật thực tế.

Bài viết này sẽ phân tích chi tiết cách chọn van công nghiệp phù hợp thông qua 5 tiêu chí cốt lõi, giúp bạn đưa ra quyết định chuẩn xác và tối ưu chi phí đầu tư.

1. Tiêu chí 1: Loại lưu chất (Môi chất vận hành)

Yếu tố đầu tiên trong cách chọn van công nghiệp phù hợp là xác định chính xác đặc tính vật lý và hóa học của lưu chất chạy qua đường ống. Mỗi trạng thái môi chất sẽ yêu cầu một cơ cấu đóng mở khác nhau để đảm bảo độ kín và độ bền cho thiết bị.

1.1. Lỏng, khí và hơi nóng (Steam)

Đối với nhóm môi chất thông dụng này, bạn có thể chọn van dựa trên trạng thái và nhiệt độ của dòng lưu chất:

• Chất lỏng thông thường (Nước cấp, nước thải): Các hệ thống này có thể sử dụng van cổng (gate valve) cho nhiệm vụ đóng mở hoàn toàn hoặc van bướm (butterfly valve) để tiết kiệm không gian lắp đặt.
• Hơi nóng (Steam): Đây là môi chất có nhiệt độ và áp suất cao, dễ gây mài mòn bề mặt làm kín (seat). Van cầu (globe valve) là lựa chọn thích hợp nhờ khả năng chịu nhiệt tốt và cơ cấu thiết kế giảm thiểu tối đa hiện tượng xâm thực.
• Khí nén, khí gas: Đòi hỏi thiết bị có độ kín khít cao để tránh thất thoát áp suất. Van bi (ball valve) đầu ren hoặc mặt bích với đệm làm kín bằng hợp chất polyme thường được ưu tiên nhờ khả năng ngắt dòng chảy nhanh bằng một góc 90 độ.

1.2. Hóa chất ăn mòn và thực phẩm

Đối với môi chất đặc thù nguy hiểm hoặc yêu cầu vệ sinh, bạn phải hãy chọn vật liệu bề mặt chống bám dính và chống ăn mòn:

• Hóa chất (Axit, kiềm, dung môi): Cần sử dụng van lót Teflon (PTFE/PFA) hoặc van màng (diaphragm valve) để cách ly phần cơ cấu kim loại bên trong với lưu chất ăn mòn.
• Thực phẩm và dược phẩm: Bắt buộc phải sử dụng van vi sinh làm từ vật liệu inox 316L, bề mặt được xử lý đạt độ nhám thấp nhằm chống vi khuẩn và mảng bám tích tụ.

2. Tiêu chí 2: Áp suất và nhiệt độ làm việc

Áp suất và nhiệt độ là hai yếu tố tác động trực tiếp đến giới hạn bền của vật liệu. Để có cách lựa chọn van đúng, người vận hành phải tham chiếu mối liên hệ giữa hai thông số này thông qua biểu đồ giới hạn áp suất - nhiệt độ (Pressure-Temperature Rating) của từng chủng loại vật liệu.

• Áp suất làm việc (Working Pressure): Cần xác định áp suất hoạt động bình thường và áp suất cực đại (peak pressure) của hệ thống. Các tiêu chuẩn mặt bích phổ biến cần áp dụng chính xác bao gồm PN10, PN16, PN25, PN40 theo tiêu chuẩn châu Âu hoặc Class 150, Class 300, Class 600 theo tiêu chuẩn Mỹ.
• Sự suy giảm cơ tính theo nhiệt độ: Một chiếc van chịu được áp suất 16 bar ở nhiệt độ 30°C sẽ bị giảm khả năng chịu áp khi nhiệt độ tăng lên 150°C. Khi nhiệt độ tăng, độ bền của vỏ kim loại và các vòng đệm (gioăng) sẽ giảm xuống rõ rệt.

Thông thường, các kỹ sư khuyến nghị chọn thiết bị có giới hạn chịu đựng cao hơn từ 15% đến 20% so với thông số vận hành thực tế của hệ thống để dự phòng các hiện tượng búa nước (water hammer) hoặc sốc nhiệt đột ngột.

3. Tiêu chí 3: Kích thước đường ống (DN)

Để xác định cách chọn van công nghiệp phù hợp, thông số kích thước danh nghĩa (Nominal Diameter - DN) đóng vai trò quyết định. Kích thước van phải đồng bộ với kích thước đường ống để đảm bảo lưu lượng và vận tốc dòng chảy thiết kế.

Người kỹ sư cần nắm rõ bảng quy đổi kích thước giữa ba hệ đo lường: Kích thước danh nghĩa (DN), Kích thước hệ Inch (") và Đường kính ngoài thực tế (mm):

Việc chọn đúng kích thước danh nghĩa giúp kiểm soát tổn thất áp suất (áp suất chênh lệch qua van) ở mức tối thiểu, tránh hiện tượng thắt nút cổ chai làm giảm hiệu suất của toàn hệ thống.

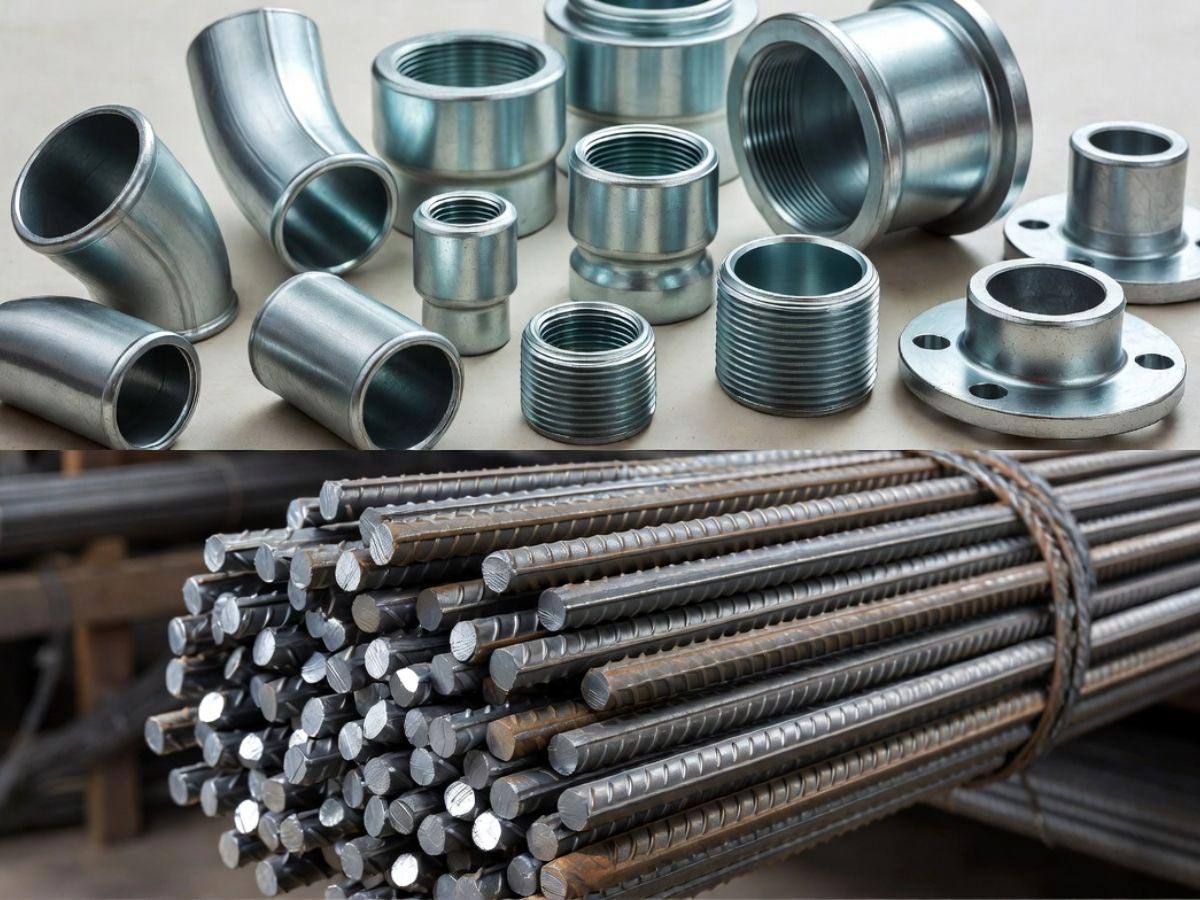

4. Tiêu chí 4: Vật liệu chế tạo (Body & Trim)

Vật liệu cấu tạo nên thân van (Body) và các chi tiết chuyển động bên trong (Trim) quyết định độ bền cơ học và khả năng chống chịu môi trường của thiết bị. Việc lựa chọn vật liệu phải dựa trên tiêu chuẩn kỹ thuật phối hợp với điều kiện kinh tế:

• Gang (Cast Iron/Ductile Iron): Thường sử dụng cho hệ thống nước sạch, hệ thống phòng cháy chữa cháy (PCCC) và hệ thống điều hòa thông gió (HVAC) ở điều kiện nhiệt độ bình thường.
• Thép carbon (WCB/WCC): Phù hợp cho các ứng dụng chịu áp suất cao và nhiệt độ cao như hệ thống lò hơi, dầu khí và năng lượng. Bạn có thể tham khảo thêm các đặc tính kỹ thuật khắt khe của vật liệu này tại Tiêu chuẩn ASME B16.34 của Hiệp hội Kỹ sư Cơ khí Hoa Kỳ.
• Thép không gỉ / Inox (SUS304, SUS316): Cung cấp khả năng chống ăn mòn hóa học tốt. Ứng dụng phổ biến trong nhà máy hóa chất, xử lý nước thải công nghiệp và chế biến thực phẩm.
• Đồng (Bronze/Brass): Thường được dùng để chế tạo các dòng van có kích thước nhỏ dưới DN50, lắp ren trong các hệ thống khí nén hoặc đường ống nước dân dụng.

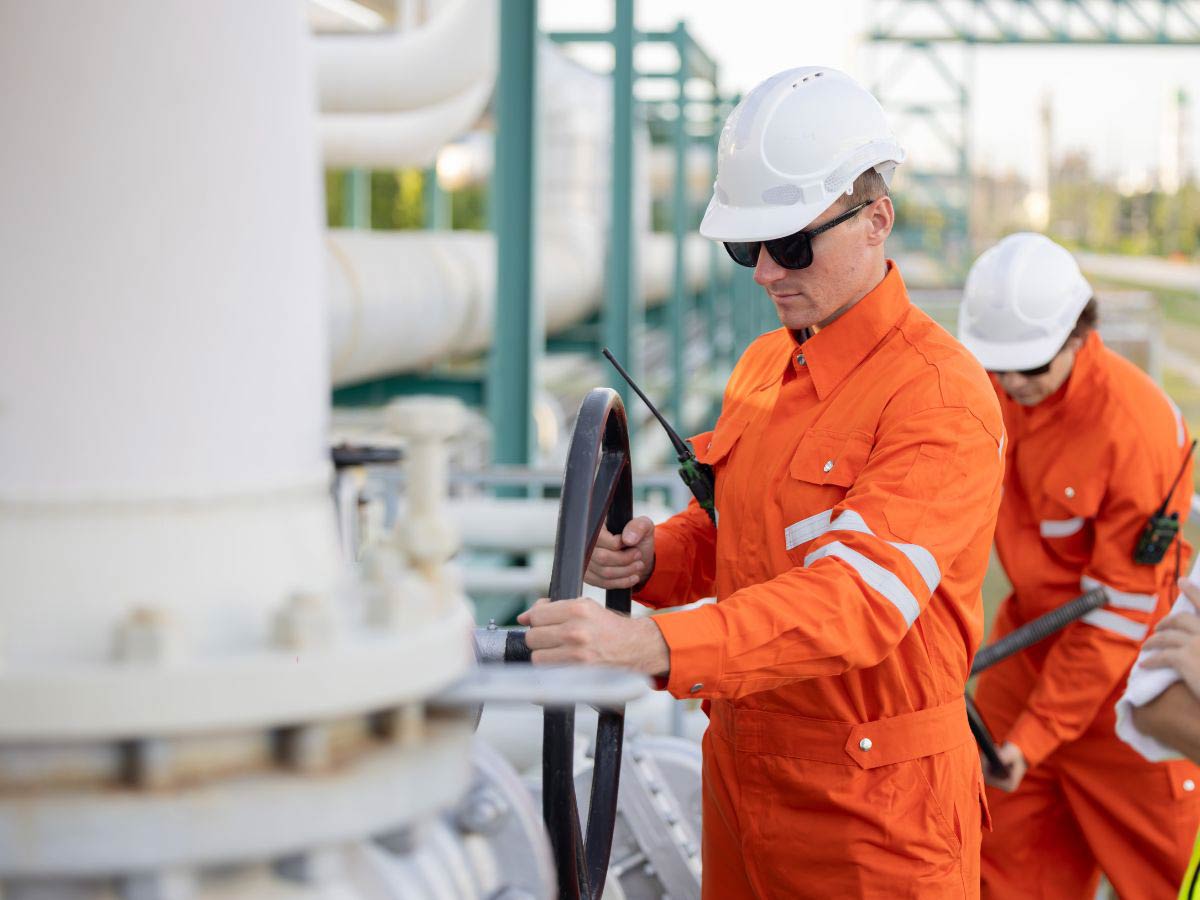

5. Tiêu chí 5: Kiểu điều khiển và vận hành

Tùy thuộc vào mức độ tự động hóa và vị trí lắp đặt của thiết bị trong nhà máy, phương thức vận hành van được chia thành hai nhóm chính:

• Vận hành thủ công (Manual): Sử dụng tay gạt cho các kích thước nhỏ hoặc tay quay vô lăng phối hợp hộp số cho các kích thước lớn. Phương thức này phù hợp cho các vị trí dễ tiếp cận, tần suất đóng mở thấp và không yêu cầu điều khiển từ xa.
• Vận hành tự động (Actuated): Gồm bộ truyền động bằng khí nén (Pneumatic Actuator) cho tốc độ đóng mở nhanh hoặc bộ truyền động bằng điện (Electric Actuator) cho khả năng điều tiết chính xác. Các thiết bị tự động này được kết nối trực tiếp với hệ thống điều khiển trung tâm (PLC/SCADA) để quản lý dây chuyền sản xuất tự động. Quy trình kiểm tra độ kín và áp suất thử nghiệm cho các dòng van này được thực hiện nghiêm ngặt theo tiêu chuẩn quốc tế, bạn có thể xem chi tiết thông số tại Tiêu chuẩn kiểm định van API 598 của Viện Dầu khí Hoa Kỳ.

6. Các lỗi phổ biến khi lắp đặt khiến van nhanh hỏng

Bên cạnh việc áp dụng chính xác cách chọn van công nghiệp phù hợp dựa trên các thông số thiết kế, quy trình lắp đặt tại hiện trường cũng quyết định trực tiếp đến tuổi thọ thực tế của thiết bị. Nhiều trường hợp van gặp sự cố ngay trong tuần đầu vận hành không phải do lỗi nhà sản xuất, mà xuất phát từ các sai sót trong kỹ thuật thi công. Để đảm bảo hệ thống vận hành ổn định, đội ngũ kỹ sư cần đặc biệt lưu ý ba sai lầm phổ biến dưới đây:

• Không làm sạch đường ống trước khi lắp đặt: Trong quá trình thi công và hàn cắt đường ống, các tạp chất như xỉ hàn, cát thạch anh, ba-via kim loại và rác công trình thường sót lại bên trong lòng ống. Khi hệ thống bắt đầu chạy thử tải, áp lực dòng chảy sẽ đẩy các tạp chất này đi qua van. Nếu tiến hành đóng van lúc này, các hạt rắn cứng sẽ bị kẹt vào giữa đĩa van và gioăng làm kín, gây ra hiện tượng trầy xước hoặc rách seat van ngay trong lần đóng mở đầu tiên, dẫn đến việc van bị rò rỉ vĩnh viễn.

• Siết bu-lông mặt bích không đều tay: Đối với các dòng van kết nối mặt bích, quy trình siết bu-lông bắt buộc phải thực hiện theo nguyên tắc đối xứng (hình ngôi sao) và sử dụng lực siết đồng đều. Việc siết lệch tâm hoặc quá lực ở một phía sẽ tạo ra ứng suất vặn xoắn nội tại tác động trực tiếp lên thân van. Hệ quả là làm biến dạng trục van dẫn đến kẹt ty, không thể đóng mở, hoặc nghiêm trọng hơn là gây nứt vỡ phần tai van đối với các dòng van làm bằng chất liệu gang đúc.

• Lắp đặt sai chiều dòng chảy quy định: Mỗi loại van được thiết kế cho các mục đích điều tiết hoặc ngăn dòng khác nhau đều có quy chuẩn kỹ thuật riêng về hướng đi của lưu chất. Đối với các dòng van một chiều, van cầu hoặc van cổng một chiều, nhà sản xuất luôn đúc nổi mũi tên chỉ hướng dòng chảy (Flow Arrow) trên thân van. Việc lắp đặt ngược hướng mũi tên này sẽ làm tê liệt hoàn toàn công năng của hệ thống, khiến lưu chất không thể lưu thông hoặc làm mất khả năng chặn dòng ngược, gây nguy hiểm cho các thiết bị đằng sau như máy bơm hoặc máy nén khí.

7. Bài toán về cách tối ưu chi phí vòng đời của các thiết bị van công nghiệp

Một sai lầm phổ biến khác của bộ phận thu mua vật tư là chỉ tập trung vào giá mua ban đầu của sản phẩm mà bỏ qua bài toán kinh tế dài hạn. Để đánh giá chính xác hiệu quả đầu tư khi tìm cách chọn van công nghiệp phù hợp, doanh nghiệp cần phân tích dựa trên Tổng chi phí sở hữu (Total Cost of Ownership - TCO). Chi phí thực tế của một chiếc van trong suốt vòng đời hoạt động tại nhà máy bao gồm ba thành phần cấu thành chính:

• Chi phí mua sắm ban đầu: Khoản chi phí này thực tế chỉ chiếm khoảng 20% đến 30% tổng ngân sách vận hành của thiết bị. Việc cố gắng cắt giảm tối đa chi phí mua ban đầu bằng cách chọn các sản phẩm không rõ nguồn gốc thường dẫn đến hệ quả tiêu cực ở các giai đoạn sau.

• Chi phí vận hành và bảo dưỡng định kỳ: Các dòng van giá rẻ thường có tần suất hỏng hóc cao, đòi hỏi phải thay thế gioăng làm kín, vòng đệm cổ ty hoặc bơm mỡ bôi trơn liên tục. Chi phí nhân công bảo trì và vật tư thay thế phát sinh định kỳ này sau vài năm sẽ vượt quá cả tiền mua van mới.

• Chi phí dừng máy ngoài kế hoạch (Downtime Cost): Đây là tổn thất nghiêm trọng nhất. Nếu lựa chọn van kém chất lượng dẫn đến sự cố hỏng hóc đột xuất giữa ca sản xuất, doanh nghiệp bắt buộc phải dừng toàn bộ dây chuyền nhà máy để kỹ thuật tiến hành cô lập và thay van. Chi phí thiệt hại do sản lượng bị gián đoạn, trễ tiến độ đơn hàng và chi phí khắc phục sự cố sẽ lớn hơn gấp nhiều lần giá trị của một chiếc van phân khúc cao cấp ngay từ đầu.

8. Các câu hỏi thường gặp (FAQ) về lựa chọn van công nghiệp

8.1. Làm thế nào để phân biệt van cổng ty nổi và ty chìm khi lựa chọn?

Van cổng ty nổi có phần trục van trồi lên phía trên khi mở, giúp người vận hành nhận biết trạng thái đóng hoặc mở của van trực quan bằng mắt thường nhưng yêu cầu không gian lắp đặt rộng. Ngược lại, van cổng ty chìm có trục van nằm cố định bên trong thân, giúp tối ưu diện tích, phù hợp cho không gian hẹp hoặc lắp đặt ngầm.

8.2. Tại sao không nên sử dụng van bi hoặc van cổng để điều tiết lưu lượng dòng chảy?

Van bi và van cổng được thiết kế tối ưu cho nhiệm vụ đóng hoặc mở hoàn toàn dòng chất lưu. Khi mở hé để tiết lưu, áp lực dòng chảy cục bộ tốc độ cao sẽ tác động liên tục vào bi van hoặc cánh van, gây ra hiện tượng xói mòn vật liệu và làm hỏng vòng đệm làm kín, dẫn đến việc van bị rò rỉ hoàn toàn trong những lần đóng tiếp theo.

8.3. Tiêu chuẩn mặt bích ANSI và DIN có lắp chung với nhau được không?

Không. Tiêu chuẩn ANSI (Mỹ) và DIN (Đức/Châu Âu) có sự khác biệt hoàn toàn về đường kính vòng tâm lỗ bu-lông, số lượng lỗ và độ dày mặt bích. Bạn bắt buộc phải chọn van có tiêu chuẩn mặt bích đồng nhất với tiêu chuẩn của đường ống hiện tại để lắp đặt vừa vặn và tránh rò rỉ.

8.4. Làm thế nào để chọn đúng loại van một chiều cho đường ống đứng?

Đối với đường ống lắp thẳng đứng có dòng chảy đi từ dưới lên, bạn phải sử dụng van một chiều lò xo (Spring check valve) hoặc van một chiều chữ ngã. Tuyệt đối không sử dụng van một chiều lá lật (Swing check valve) cho trục đứng vì trọng lực sẽ làm cánh van không thể tự đóng kín khi dòng chảy ngưng lại.

8.5. Làm sao để biết một chiếc van công nghiệp có đạt tiêu chuẩn chống cháy nổ hay không?

Bạn cần kiểm tra chứng chỉ API 607 hoặc ISO 10497 (tiêu chuẩn thử nghiệm kiểm tra khả năng chịu lửa của van) được nhà sản xuất cung cấp. Ngoài ra, đối với các dòng van điều khiển điện hoặc khí nén làm việc trong môi trường dễ cháy, thiết bị bắt buộc phải đạt chứng nhận chống cháy nổ ATEX hoặc IECEx.

Việc lựa chọn thiết bị cho hệ thống đường ống đòi hỏi sự tính toán chuẩn xác dựa trên các thông số kỹ thuật thực tế thay vì các giả định cảm tính. Nắm vững cách chọn van công nghiệp phù hợp từ yếu tố lưu chất, áp suất, nhiệt độ cho đến phương thức vận hành sẽ giúp doanh nghiệp bảo vệ hệ thống, kéo dài tuổi thọ thiết bị và giảm thiểu chi phí bảo dưỡng định kỳ. Van Duy Thành là đơn vị uy tín chuyên cung ứng van công nghiệp đạt tiêu chuẩn quốc tế. Nếu bạn đang tối ưu hệ thống đường ống cho nhà máy, hãy liên hệ với Van Duy Thành để được tư vấn chọn van miễn phí.
