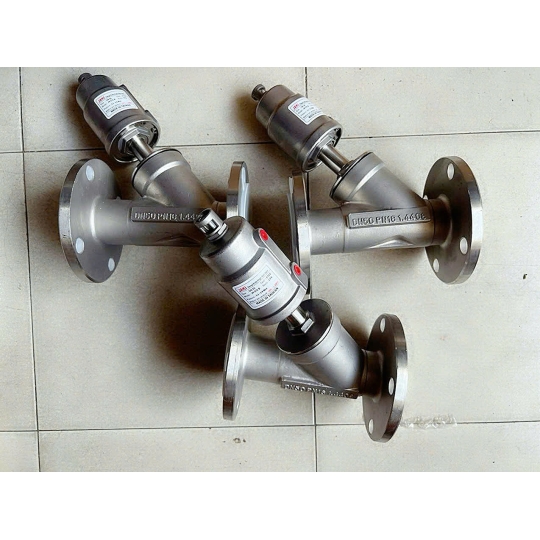

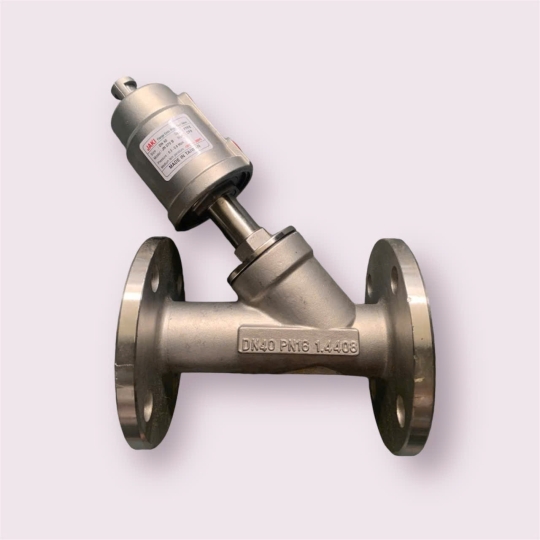

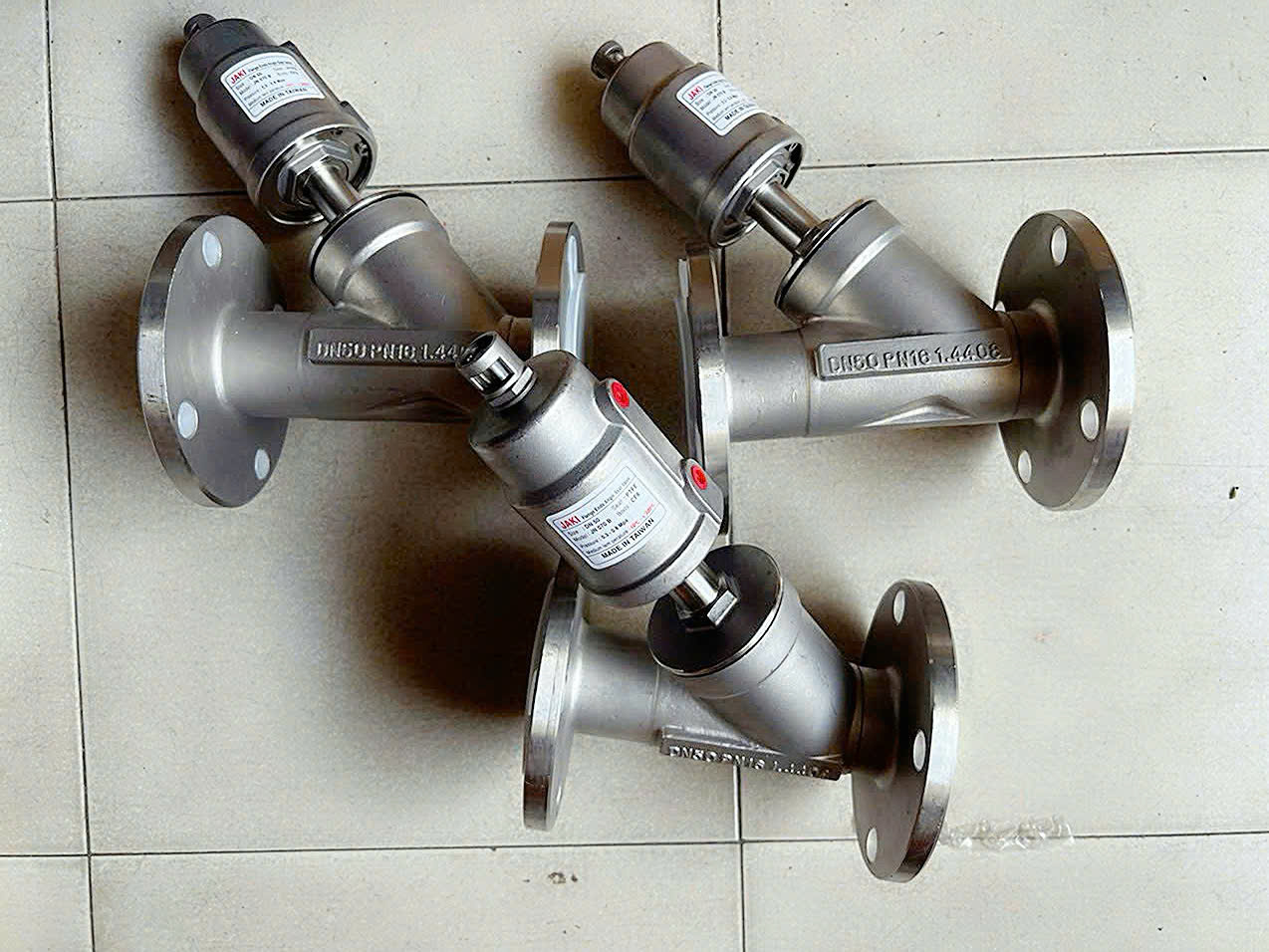

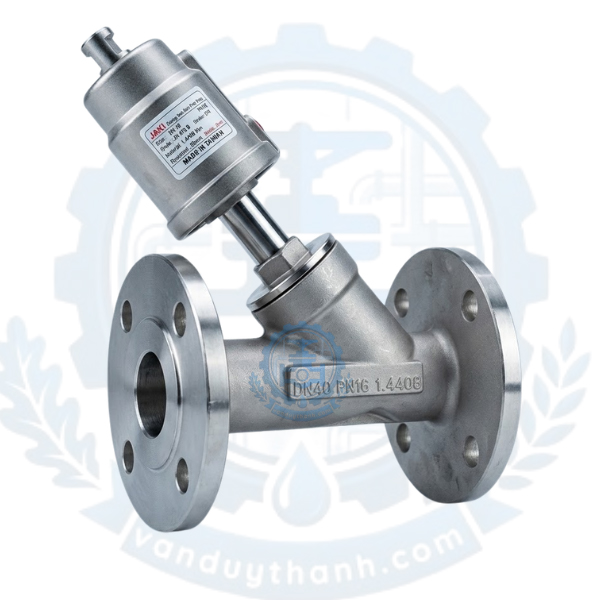

Van Xiên Mặt Bích Inox 304 DN65 Khí Nén Jaki Jn070b

1. Tính năng của Van Xiên Mặt Bích Inox 304 DN65 Khí Nén Jaki Jn070b

Van xiên mặt bích Inox 304 DN65 khí nén Jaki JN070B (hay còn gọi là van góc khí nén) sở hữu nhiều đặc tính vận hành vượt trội nhờ thiết kế cơ khí tối ưu và dây chuyền công nghệ hiện đại:

• Khả năng đóng mở siêu nhanh: Nhờ cơ chế truyền động bằng piston khí nén trực tiếp, van có khả năng chuyển trạng thái đóng sang mở (và ngược lại) chỉ trong vòng chưa đầy 1 giây, đáp ứng hoàn hảo các hệ thống yêu cầu độ chính xác cao về mặt thời gian.

• Lưu lượng dòng chảy tối ưu: Khác với van điều khiển dạng hình cầu thông thường, góc xiên hình chữ Y của van Jaki JN070B cho phép môi chất lưu thông thẳng hơn khi van mở hoàn toàn. Tính năng này giúp giảm thiểu lực ma sát, tăng lưu lượng tối đa và giảm hiện tượng sụt áp.

• Kháng ăn mòn và oxy hóa tuyệt đối: Toàn bộ phần thân van và bộ truyền động khí nén đều được đúc bằng inox 304 chất lượng cao, giúp thiết bị hoạt động bền bỉ trong môi trường ẩm ướt, hóa chất nhẹ, hoặc môi trường có tính ăn mòn cao.

• Chống hiện tượng búa nước: Thiết kế góc xiên đón đầu dòng chảy (đặc biệt ở chế độ dòng chảy dưới đĩa van) giúp triệt tiêu xung lực của dòng nước dội ngược khi đóng van đột ngột, hạn chế rung lắc đường ống.

2. Tác dụng của Van Xiên Mặt Bích Inox 304 DN65 Khí Nén Jaki Jn070b

Với kích cỡ danh nghĩa DN65 (sử dụng cho ống phi 76mm), sản phẩm đóng vai trò là cơ cấu chấp hành quan trọng với các tác dụng chính:

• Đóng cắt môi chất tự động: Van có tác dụng ngăn chặn hoàn toàn hoặc giải phóng dòng lưu chất đi qua đường ống thông qua tín hiệu áp suất khí nén điều khiển từ xa, thay thế hoàn toàn sức người.

• Hỗ trợ tự động hóa dây chuyền: Tích hợp linh hoạt với các thiết bị ngoại vi như van điện từ chia khí (Solenoit valve), công tắc hành trình (Limit switch box) để gửi tín hiệu về tủ điều khiển trung tâm PLC, giúp kiểm soát chu trình sản xuất một cách đồng bộ.

• Bảo vệ môi chất sạch: Bề mặt inox 304 được gia công nhẵn mịn, kết hợp gioăng làm kín PTFE không sinh tạp chất, có tác dụng bảo vệ dòng lưu chất không bị nhiễm khuẩn, cực kỳ cần thiết cho các ngành sản xuất thực phẩm và dệt nhuộm.

3. Thông số kỹ thuật của Van Xiên Mặt Bích Inox 304 DN65 Khí Nén Jaki Jn070b

4. Cấu tạo của Van Xiên Mặt Bích Inox 304 DN65 Khí Nén Jaki Jn070b

Model Jaki JN070B mặt bích được cấu thành từ hai khối bộ phận cơ khí chính nối liền với nhau:

4.1. Thân van xiên (Valve Body)

• Vỏ thân van: Đúc bằng inox 304 dạng chữ Y lệch góc 45 độ so với đường ống. Hai đầu được đúc sẵn mặt bích kết nối dày dặn.

• Đĩa van (Disc) và Gioăng (Seat): Đĩa van inox được gắn chặt với gioăng đệm PTFE phẳng, có nhiệm vụ ép chặt vào bệ đỡ để làm kín dòng chảy.

4.2. Bộ truyền động khí nén (Piston Actuator)

• Xylanh khí nén: Làm bằng inox 304, chứa piston và lò xo đàn hồi lực lớn (đối với dòng tác động đơn).

• Trục van (Stem): Thanh trục inox nối thẳng từ piston điều khiển xuống đĩa van dưới thân.

• Cổng cấp khí (Air Inlet): Chân ren để kết nối đầu nối nhanh khí nén và van điện từ.

• Trục chỉ báo (Indicator): Nằm ở đỉnh đầu khí nén, nhô lên khi van mở và thụt xuống khi van đóng để người vận hành nhận biết trạng thái bằng mắt thường.

5. Nguyên lí làm việc của Van Xiên Mặt Bích Inox 304 DN65 Khí Nén Jaki Jn070b

Van xiên Jaki JN070B thường hoạt động theo nguyên lý chuyển động tịnh tiến của piston dựa trên áp lực khí nén điều khiển. Ở dạng thường đóng (Single Acting - NC):

• Chu trình mở van: Khi cấp một lượng khí nén có áp lực từ 3 Bar - 8 Bar vào cổng cấp khí của xi lanh, áp lực khí nén sẽ thắng được lực nén của lò xo, đẩy piston dịch chuyển tịnh tiến đi lên. Piston kéo theo trục van và đĩa van rời khỏi bệ đỡ. Van chuyển sang trạng thái mở hoàn toàn, cho phép lưu chất đi qua đường ống DN65.

• Chu trình đóng van: Khi ta ngắt nguồn khí nén điều khiển (xả khí ra ngoài), áp lực khí bên trong xylanh mất đi. Lúc này, lực đàn hồi của lò xo sẽ ngay lập tức bung ra, đẩy piston và trục van dịch chuyển tịnh tiến đi xuống, ép chặt đĩa van vào bệ đỡ. Van quay trở lại trạng thái đóng hoàn toàn, chặn đứng dòng lưu chất.

6. Môi trường ứng dụng của Van Xiên Mặt Bích Inox 304 DN65 Khí Nén Jaki Jn070b

Nhờ khả năng chịu được dải nhiệt độ lên đến 180ºC và áp lực 1.6 MPa, van xiên mặt bích Jaki DN65 được ứng dụng rộng rãi trong các ngành:

• Hệ thống dệt nhuộm và giặt là công nghiệp: Van được dùng để đóng mở cấp hơi nóng (steam) và nước nóng cho các bồn nhuộm, máy giặt công nghiệp công suất lớn.

• Ngành sản xuất bao bì, hạt nhựa: Ứng dụng trên các đường ống cấp hơi nhiệt phục vụ cho máy đùn nhựa, máy ép xốp, máy làm bao bì carton.

• Ngành thực phẩm và giải khát: Lắp đặt trong dây chuyền sản xuất bia, sữa, nước ngọt, hệ thống CIP (vệ sinh tại chỗ) nhờ vật liệu inox 304 đạt tiêu chuẩn vệ sinh.

• Hệ thống xử lý nước và hóa chất: Sử dụng tại các nhà máy xử lý nước thải, đường ống dẫn dung môi, hóa chất nhờ tính năng kháng ăn mòn cực tốt của dòng van xiên Jaki.

7. Hướng dẫn lắp đặt của Van Xiên Mặt Bích Inox 304 DN65 Khí Nén Jaki Jn070b

Để van vận hành ổn định, tuổi thọ cao và không gặp lỗi rò rỉ, quy trình lắp đặt cần tuân thủ các bước sau:

• Bước 1: Vệ sinh đường ống: Xả sạch xỉ hàn, cát bẩn bên trong đường ống phi 76mm trước khi lắp van để tránh rác kẹt làm xước gioăng PTFE.

• Bước 2: Kiểm tra hướng dòng chảy: Quan sát mũi tên chỉ hướng được đúc nổi trên thân van xiên. Phải lắp đặt sao cho hướng mũi tên trùng với hướng di chuyển của dòng môi chất. (Thông thường với môi chất lỏng nên chọn kiểu dòng chảy đi dưới đĩa van để chống búa nước).

• Bước 3: Lắp đặt mặt bích: Đặt gioăng đệm mặt bích (gasket) chịu nhiệt thích hợp vào giữa mặt bích van và mặt bích ống. Xỏ bu lông và tiến hành siết đối xứng, đều tay theo hình ngôi sao để lực ép phẳng đều, tránh vênh bích.

• Bước 4: Kết nối hệ thống khí nén: Quấn băng tan vào chân ren van điện từ hoặc đầu nối nhanh, vặn chặt vào cổng cấp khí của đầu xi lanh van xiên. Đi dây hơi khí nén từ máy nén khí đến van.

• Bước 5: Vận hành thử nghiệm: Cấp khí nén để test thử van đóng mở khoảng 5-10 lần xem trục van di chuyển có mượt mà không, sau đó cho môi chất chạy qua để kiểm tra độ bít kín mặt bích.

8. Những lỗi thường gặp và cách khắc phục của Van Xiên Mặt Bích Inox 304 DN65 Khí Nén Jaki Jn070b

Trong quá trình vận hành lâu dài, van có thể gặp một số sự cố nhỏ do hao mòn hoặc tác động từ hệ thống:

• Van đóng không khít, lưu chất bị rò rỉ qua đầu ra:

  • Nguyên nhân: Có rác, cặn bẩn bám kẹt ở bệ van hoặc đĩa van; gioăng PTFE bị mòn, rách sau thời gian dài sử dụng.

  • Khắc phục: Tháo phần thân van ra kiểm tra và súc rửa cặn bẩn. Nếu gioăng đệm PTFE bị khuyết tật, mòn lệch thì cần thay thế gioăng mới.

• Van không hoạt động hoặc đóng mở rất chậm:

  • Nguyên nhân: Áp suất khí nén cấp vào đầu điều khiển không đủ (dưới 3 Bar); van điện từ chia khí bị cháy cuộn coi hoặc kẹt lõi; xi lanh bị hở gioăng piston bên trong.

  • Khắc phục: Kiểm tra lại đồng hồ đo áp suất khí nén tổng xem đã đạt từ 3 Bar - 8 Bar chưa. Kiểm tra van điện từ, nếu hỏng xi lanh cần thay thế bộ gioăng đệm piston bên trong.

• Rò rỉ môi chất ở phần cổ van (dưới đầu khí nén):

  • Nguyên nhân: Gioăng cổ trục van (V-ring packing) bị mòn do tần suất hoạt động đóng mở quá cao, làm môi chất từ thân van xì ngược lên trên.

  • Khắc phục: Tiến hành tháo đầu khí nén, thay thế bộ gioăng chèn cổ trục van để đảm bảo độ kín.
