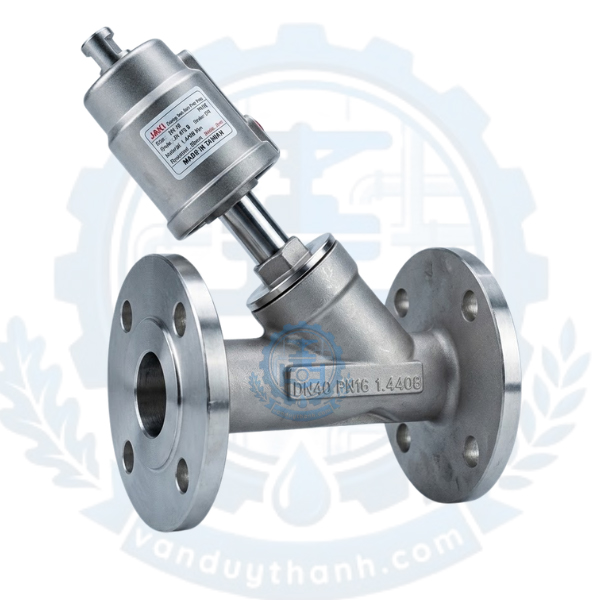

Van xiên mặt bích Inox 304 DN40 khí nén Jaki JN070B

1. Tính năng của Van Xiên Mặt Bích Inox 304 Dn40 Khí Nén Jaki Jn070b

Van xiên mặt bích Inox 304 DN40 khí nén Jaki JN070B sở hữu nhiều tính năng vượt trội, đáp ứng khắt khe các tiêu chuẩn kỹ thuật trong công nghiệp hiện đại:

• Tốc độ đóng mở cực nhanh: Nhờ sử dụng áp lực khí nén điều khiển trực tiếp lên piston, van có khả năng chuyển đổi trạng thái gần như ngay lập tức (dưới 1 giây), tối ưu hóa hiệu suất vận hành của hệ thống.

• Thiết kế góc xiên hạn chế tổn thất áp suất: Khác với van bi hay van cầu thông thường, góc xiên $45^\circ$ của thân van giúp dòng chảy đi qua mượt mà hơn, giảm thiểu tối đa lực cản và hiện tượng sụt áp dòng chảy.

• Khả năng chống búa nước (Anti-water hammer): Khi dòng chảy đi dưới đĩa van (với dạng hành trình ngược), van xiên Jaki JN070B giúp triệt tiêu xung lực của dòng chất lỏng, bảo vệ đường ống khỏi hiện tượng búa nước nguy hiểm.

• Độ bền cơ học và hóa học cao: Thân van đúc hoàn toàn từ Inox 304 giúp thiết bị chịu được va đập mạnh, không bị gỉ sét trong môi trường ẩm ướt hoặc tiếp xúc với hóa chất.

2. Tác dụng của Van Xiên Mặt Bích Inox 304 Dn40 Khí Nén Jaki Jn070b

Trong các hệ thống đường ống công nghiệp, model Jaki JN070B đóng vai trò là một thiết bị kiểm soát dòng chảy lưu chất với các tác dụng cốt lõi:

• Điều tiết và đóng ngắt dòng lưu chất tự động: Thay thế hoàn toàn các dòng van cơ vận hành bằng tay, kết nối linh hoạt với tủ điều khiển PLC, cảm biến nhiệt độ, cảm biến áp suất để vận hành tự động hóa.

• Kiểm soát an toàn cho môi trường nhiệt độ cao: Đặc biệt hiệu quả khi ứng dụng cho hệ thống hơi nóng (steam) và lò hơi, nơi các loại van điện từ thông thường dễ bị cháy cuộn coi do quá nhiệt.

• Đảm bảo vệ sinh an toàn sản xuất: Với chất liệu Inox 304 trơn nhẵn, van không sản sinh tạp chất, không làm biến đổi tính chất của lưu chất đi qua, đáp ứng tiêu chuẩn vệ sinh trong ngành thực phẩm và dược phẩm.

3. Thông số kỹ thuật của Van Xiên Mặt Bích Inox 304 Dn40 Khí Nén Jaki Jn070b

4. Cấu tạo của Van Xiên Mặt Bích Inox 304 Dn40 Khí Nén Jaki Jn070b

Để vận hành bền bỉ dưới áp lực lớn, van xiên khí nén Jaki JN070B được cấu thành từ các bộ phận chính sau:

Thân van (Valve Body)

Được đúc bằng Inox 304 theo hình chữ Y (góc xiên 45º). Hai đầu thân van được đúc liền dải mặt bích giúp kết nối chắc chắn với đường ống, chịu được độ rung lắc lớn mà không lo rò rỉ.

Bộ truyền động khí nén (Pneumatic Actuator)

Nằm ở phần đỉnh van, bao gồm vỏ bọc (bằng nhựa chịu lực chuyên dụng hoặc inox), bên trong chứa piston, lò xo đàn hồi và cửa cấp khí nén (1/4"). Đây là nơi tiếp nhận áp suất khí để sinh công cơ học.

Trục van (Stem) và Đĩa van (Disc)

• Trục van: Thanh kim loại Inox 304 truyền động lực từ piston xuống đĩa van.

• Đĩa van: Bộ phận trực tiếp chặn hoặc mở dòng chảy, được tích hợp gioăng PTFE mềm để đảm bảo độ kín khít tuyệt đối 100%, không bị rò rỉ lưu chất khi đóng van.

5. Nguyên lí làm việc của Van Xiên Mặt Bích Inox 304 Dn40 Khí Nén Jaki Jn070b

Van xiên Jaki JN070B hoạt động dựa trên nguyên lý chuyển động tịnh tiến của piston dưới tác động của áp lực khí nén. Chu trình vận hành cơ bản đối với dạng Thường đóng (NC) diễn ra như sau:

• Trạng thái đóng (Không có khí nén): Lực giãn của lò xo bên trong bộ truyền động liên tục đẩy piston và trục van xuống phía dưới. Đĩa van bị ép chặt vào ghế van, ngăn chặn hoàn toàn dòng lưu chất đi qua đường ống DN40.

• Trạng thái mở (Cấp khí nén): Khí nén với áp lực từ 3 bar - 8 bar được cấp vào buồng chứa thông qua một van điện từ chia khí (thường là van 3/2 hoặc 5/2). Áp lực khí nén lớn hơn lực nén của lò xo sẽ đẩy piston di chuyển đi lên. Trục van và đĩa van được kéo lên theo, tạo khoảng trống cho lưu chất lưu thông qua van một cách dễ dàng.

• Trạng thái đóng lại: Khi ngắt nguồn khí nén, lượng khí trong buồng thoát ra ngoài, lò xo lập tức bung ra đẩy piston về vị trí ban đầu, van đóng lại an toàn.

6. Môi trường ứng dụng của Van Xiên Mặt Bích Inox 304 Dn40 Khí Nén Jaki Jn070b

Nhờ sự kết hợp hoàn hảo giữa vật liệu Inox 304 và gioăng Teflon chịu nhiệt, sản phẩm được ứng dụng rộng rãi trong nhiều ngành công nghiệp:

• Ngành dệt nhuộm và giặt là công nghiệp: Sử dụng phổ biến để cấp xả hơi nóng, nước nóng nhiệt độ cao vào các bồn nhuộm, máy giặt công nghiệp.

• Hệ thống xử lý nước và hóa chất: Ứng dụng trong nhà máy xử lý nước thải, hệ thống cấp hóa chất lỏng có tính ăn mòn nhẹ nhờ đặc tính trơ của Inox 304.

• Ngành thực phẩm và bia rượu: Lắp đặt trên các đường ống truyền dẫn nước giải khát, sữa, cồn, hệ thống tiệt trùng CIP yêu cầu độ sạch khuẩn nghiêm ngặt.

• Nhà máy sản xuất bao bì, hạt nhựa, sản xuất giấy: Kiểm soát dòng hơi nhiệt bổ trợ cho quy trình sấy và tạo khuôn sản phẩm.

7. Hướng dẫn lắp đặt của Van Xiên Mặt Bích Inox 304 Dn40 Khí Nén Jaki Jn070b

Để van hoạt động ổn định và kéo dài tuổi thọ, quá trình lắp đặt cần tuân thủ các bước kỹ thuật sau:

Bước 1: Chuẩn bị và vệ sinh

• Vệ sinh sạch sẽ lòng đường ống DN40, loại bỏ hoàn toàn xỉ hàn, cát bụi hoặc tạp chất bám bên trong để tránh làm xước gioăng PTFE khi van hoạt động.

• Kiểm tra tiêu chuẩn mặt bích của đường ống xem có đồng nhất với mặt bích của van Jaki JN070B hay không.

Bước 2: Định hướng lắp đặt

• Quan sát mũi tên hướng dòng chảy (Arrow) được đúc nổi trên thân van. Lắp đặt sao cho hướng đi của lưu chất trùng với hướng mũi tên.

• Có thể lắp van theo chiều thẳng đứng hoặc nằm ngang, nhưng khuyến khích lắp bầu khí nén hướng lên trên để dễ bảo trì.

Bước 3: Cố định mặt bích

• Đặt gioăng làm kín (đệm gasket bằng cao thể hoặc teflon) vào giữa mặt bích đường ống và mặt bích van.

• Xỏ bu lông và tiến hành siết lực đối xứng đều tay để tránh hiện tượng vênh mặt bích gây rò rỉ chất lỏng.

Bước 4: Kết nối khí nén

• Kết nối ống dẫn khí nén vào cổng cấp khí trên bầu điều khiển thông qua đầu nối nhanh.

• Vận hành thử nghiệm không tải vài lần để kiểm tra độ nhạy đóng mở của van trước khi cho lưu chất chạy qua.

8. Những lỗi thường gặp và cách khắc phục của Van Xiên Mặt Bích Inox 304 Dn40 Khí Nén Jaki Jn070b

Trong quá trình vận hành lâu dài, van có thể gặp một số sự cố nhỏ. Bạn có thể tự kiểm tra và xử lý theo hướng dẫn dưới đây:

• Van không đóng hoặc không mở hết hành trình:

  • Nguyên nhân: Áp lực khí nén cấp vào bộ truyền động quá yếu (dưới 3 bar) hoặc lò xo bên trong bị kẹt, gãy.

  • Cách khắc phục: Kiểm tra lại đồng hồ áp suất của máy nén khí, đảm bảo duy trì từ 4 bar - 6 bar. Nếu do lò xo, cần tháo bầu khí nén để bảo dưỡng hoặc thay thế.

• Lưu chất bị rò rỉ ra ngoài đường ống khi van đã đóng hoàn toàn:

  • Nguyên nhân: Đĩa van bị dính rác, cặn bẩn xen vào giữa hoặc gioăng làm kín PTFE đã bị mòn, rách sau thời gian dài sử dụng.

  • Cách khắc phục: Tháo phần thân van ra để vệ sinh đĩa chặn. Nếu gioăng Teflon đã hỏng, tiến hành thay thế gioăng mới.

• Khí nén bị rò rỉ ở đầu bầu điều khiển:

  • Nguyên nhân: Gioăng cao su (O-ring) làm kín bên trong piston bầu khí nén bị lão hóa.

  • Cách khắc phục: Tháo bầu khí nén, thay thế O-ring mới và bôi thêm mỡ bôi trơn chuyên dụng.
