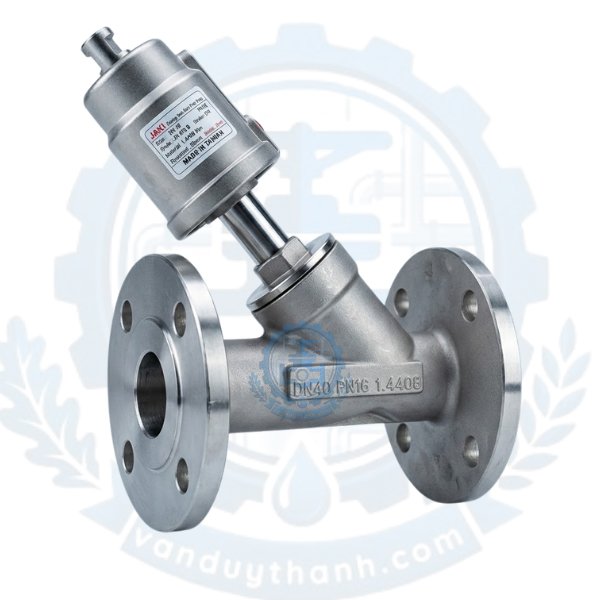

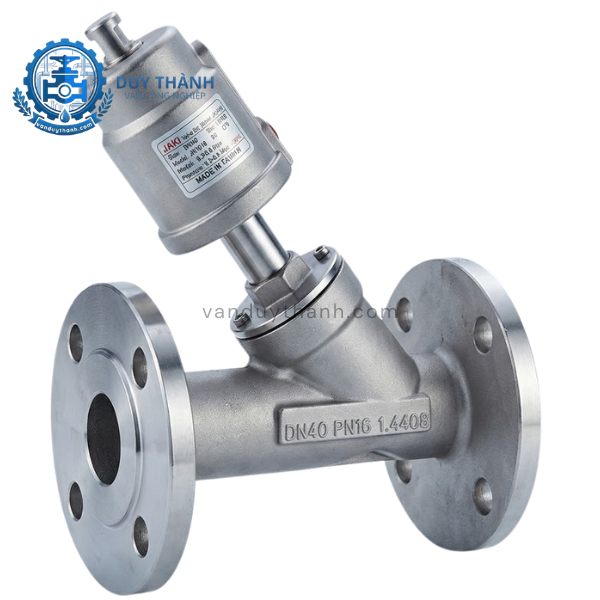

Van xiên mặt bích Inox 304 DN32 khí nén Jaki JN070B
Vật liệu cao cấp: Thân van bằng cấu trúc hợp kim chống ăn mòn Inox 304/316 kết hợp bộ điều khiển (Actuator) bằng Nhựa hoặc Inox, gioăng PTFE chịu nhiệt.
Vận hành tự động: Cơ chế tác động đơn (Single Acting), trạng thái thường đóng (NC), điều khiển đóng mở nhanh chóng bằng áp lực khí nén.
Dải kích cỡ linh hoạt: Kích thước danh nghĩa từ DN15 đến DN100, phổ biến nhất là model DN32 chuyên dụng cho đường ống phi 42mm.
Kết nối tiêu chuẩn: Mặt bích đa dạng đáp ứng đầy đủ các tiêu chuẩn kỹ thuật quốc tế như JIS 10K, DIN PN16 và BS.
Khả năng chịu tải cực cao: Chịu áp suất làm việc tối đa đạt 10bar và ngưỡng nhiệt độ vận hành rộng từ 0°C đến 200°C.
Ứng dụng đa năng: Chuyên dụng tối ưu cho hệ thống hơi nóng, nước sạch, hóa chất, dầu và khí gas.
Van xiên mặt bích Inox 304 DN32 khí nén Jaki JN070B là dòng van công nghiệp vận hành tự động bằng áp lực khí nén, sở hữu thiết kế góc xiên đặc trưng (chữ Y) giúp tối ưu hóa dòng chảy. Sản phẩm này nổi bật với hàng loạt tính năng ưu việt, đáp ứng các tiêu chuẩn khắt khe trong môi trường sản xuất hiện đại:
Khả năng lưu thông lưu chất tối ưu: Thiết kế thân van hình chữ Y tạo ra một góc chéo khoảng 45 độ so với trục đường ống. Cấu trúc này giúp giảm thiểu tối đa lực cản dòng chảy, hạn chế hiện tượng sụt áp và tạo ra lưu lượng dòng chảy lớn hơn đáng kể so với các dòng van chữ ngã (van cầu) truyền thống.
Độ bền cơ học và hóa học vượt trội: Nhờ được chế tạo từ vật liệu thép không gỉ SUS304 (hoặc SUS316 theo yêu cầu), van có khả năng chống oxy hóa, chống ăn mòn hóa học tốt và không bị han gỉ trong môi trường ẩm ướt hoặc tiếp xúc với hóa chất nhẹ.
Đóng mở nhanh và chính xác: Sử dụng áp lực khí nén để điều khiển piston, thiết bị cho khả năng đóng hoặc mở vị trí chỉ trong vòng một vài phần mười giây. Tốc độ này giúp hệ thống kiểm soát lưu lượng tức thời, ngăn chặn các sự cố quá áp.
Khả năng chịu nhiệt độ và áp suất cao: Van được trang bị đệm làm kín bằng vật liệu Teflon (PTFE) nguyên chất, cho phép thiết bị vận hành liên tục trong môi trường nhiệt độ cao lên đến 200°C và áp suất lên tới 10bar mà không bị biến dạng hay rò rỉ.
Trong các hệ thống tự động hóa công nghiệp, dòng van xiên khí nén Jaki JN070B đóng vai trò là cơ cấu chấp hành quan trọng với các tác dụng cốt lõi:
Điều khiển on/off tự động: Thay thế hoàn toàn thao tác vận hành thủ công bằng tay, cho phép kết nối với tủ điều khiển PLC, van điện từ chia khí để đóng ngắt dòng lưu chất từ xa.
Tiết kiệm không gian và chi phí: Thiết kế nhỏ gọn hơn van bi điều khiển khí nén cùng kích cỡ, giúp dễ dàng bố trí tại các vị trí chật hẹp trong nhà xưởng.
Bảo vệ an toàn hệ thống: Nhờ cơ chế thường đóng, khi hệ thống gặp sự cố mất nguồn khí nén đột ngột, lò xo bên trong bộ truyền động sẽ ngay lập tức đẩy đĩa van đóng lại, ngăn chặn lưu chất tràn ra ngoài hoặc gây nguy hiểm cho các thiết bị phía sau.
Thực tế lắp đặt tại các nhà máy cho thấy van xiên Jaki JN070B có độ thẩm mỹ cao với bề mặt inox được đánh bóng hoặc xử lý phun cát mịn, phần actuator vững chắc, các lỗ bắt bu lông trên mặt bích được gia công chuẩn xác tuyệt đối, tạo sự đồng bộ và chuyên nghiệp cho toàn bộ hệ thống đường ống.
Để thuận tiện cho việc tra cứu thông số khi thiết kế và bóc tách khối lượng vật tư, dưới đây là bảng thông số kỹ thuật chi tiết của dòng van xiên khí nén Jaki:
| Đặc tính kỹ thuật | Chi tiết thông số |
|---|---|
| Thương hiệu / Model | Jaki / JN070B |
| Kích cỡ danh nghĩa | DN32 (Tương đương ống Phi 42mm hoặc 1.1/4 inch) |
| Dải kích cỡ mở rộng | DN15, DN20, DN25, DN40, DN50, DN65, DN80, DN100 |
| Chất liệu thân van | Thép không gỉ Inox 304 (SUS304) hoặc Inox 316 (SUS316) |
| Chất liệu bộ truyền động | Nhựa cao cấp chịu lực hoặc Thép không gỉ Inox |
| Dạng tác động khí nén | Single Acting (Tác động đơn - Có lò xo tự hồi) |
| Trạng thái khi chưa cấp khí | NC (Normally Closed - Thường đóng) |
| Kiểu kết nối đường ống | Lắp bích tiêu chuẩn JIS 10K, DIN PN16, BS |
| Áp suất làm việc tối đa | 10 bar (1.0 MPa) |
| Áp suất khí nén điều khiển | 3 bar - 8 bar |
| Nhiệt độ môi chất làm việc | 0°C đến 200°C |
| Vật liệu gioăng làm kín | PTFE (Teflon) chịu nhiệt |
| Môi trường ứng dụng | Hơi nước nóng, nước, dầu, khí nén, gas, hóa chất |
| Xuất xứ sản phẩm | Đài Loan, Hàn Quốc, Trung Quốc |

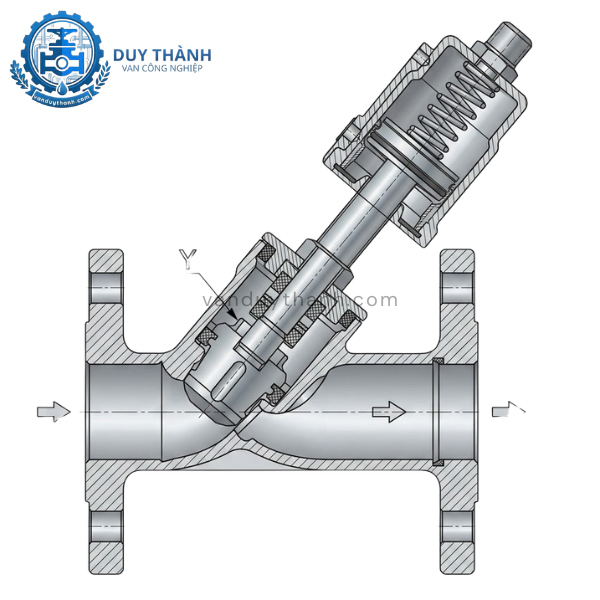

Về mặt cơ khí, van xiên khí nén Jaki JN070B được cấu thành từ hai khối bộ phận chính gắn liền với nhau thông qua trục khuỷu cố định:
Bộ phận truyền động khí nén (Actuator): Nằm ở phía trên, bao gồm vỏ bọc (bằng nhựa gia cường hoặc inox), piston bên trong, lò xo đàn hồi chịu lực cao và cổng cấp khí nén. Đây là nơi tiếp nhận áp lực khí để chuyển hóa thành động năng tịnh tiến.
Thân van chữ Y (Valve Body): Được đúc nguyên khối từ Inox 304, hai đầu đúc sẵn mặt bích dày dặn theo tiêu chuẩn kỹ thuật chỉ định. Bên trong chứa ghế van (valve seat) và đĩa van.
Trục van (Stem): Thanh kim loại bằng inox chịu lực cao kết nối trực tiếp piston của bộ truyền động với đĩa van bên dưới, truyền chuyển động tịnh tiến một cách chính xác.
Đĩa van và Gioăng làm kín (Disc & Seals): Đĩa van bằng inox phẳng gắn đệm đĩa bằng nhựa PTFE. Khi van đóng, gioăng PTFE này ép chặt vào ghế van, đảm bảo độ kín khít tuyệt đối 100%, không cho lưu chất rò rỉ qua góc xiên.
Van xiên mặt bích Jaki JN070B hoạt động dựa trên nguyên lý cơ-khí nén kết hợp với lực đàn hồi của lò xo tích hợp. Vì đây là dòng van tác động đơn thường đóng (NC), chu trình vận hành diễn ra như sau:
Khi hệ thống chưa cấp khí nén vào bộ truyền động, lực nén cực mạnh của lò xo bên trong bầu khí nén sẽ liên tục đẩy piston đi xuống. Piston thông qua trục van truyền lực ép chặt đĩa van và gioăng PTFE xuống ghế van. Lúc này, dòng lưu chất đi vào van sẽ bị chặn lại hoàn toàn, van giữ trạng thái đóng an toàn.
Khi ta cấp một lượng khí nén có áp lực từ 3bar đến 8bar vào cổng nạp khí của bộ truyền động, áp lực khí nén này sẽ thắng được lực nén của lò xo, đẩy piston di chuyển tịnh tiến lên phía trên. Trục van bị kéo lên theo, kéo đĩa van rời khỏi ghế van. Dòng lưu chất lập tức được thông suốt, đi qua thân van chữ Y một cách mượt mà với lực cản thấp nhất.
Khi ngừng cấp khí nén (hoặc xả khí nén ra ngoài thông qua van điện từ), áp lực khí bên trong bầu chọn giảm về 0. Lực đàn hồi giải phóng từ lò xo ngay lập tức đẩy piston và trục van đi xuống vị trí ban đầu, ép đĩa van lại gần và đóng chặt cửa van, kết thúc một chu kỳ làm việc.
Sự kết hợp hoàn hảo giữa vật liệu thép không gỉ SUS304 và gioăng chịu nhiệt Teflon giúp dòng van này trở thành lựa chọn hàng đầu cho nhiều môi trường công nghiệp đa dạng:
Hệ thống hơi nước nóng (Steam): Được ứng dụng cực kỳ phổ biến trong các lò hơi, nồi hơi, hệ thống sấy công nghiệp, nhà máy dệt nhuộm, giặt là, sấy nông sản nhờ khả năng chịu nhiệt độ liên tục lên đến 200°C.
Ngành sản xuất thực phẩm và đồ uống: Bề mặt inox 304 đạt chuẩn vệ sinh an toàn thực phẩm, thích hợp kiểm soát dòng chảy của nước giải khát, bia, sữa, nước mắm, dầu ăn mà không gây độc hại hay làm biến đổi mùi vị sản phẩm.
Hệ thống xử lý nước và hóa chất: Ứng dụng cho các đường ống cấp thoát nước sạch, xử lý nước thải công nghiệp, hay các đường ống dẫn dung dịch hóa chất, axit loãng, kiềm nhẹ nhờ đặc tính chống ăn mòn.
Ngành bao bì, giấy và đóng gói: Sử dụng khí nén điều khiển mở nhanh giúp van đáp ứng tốt tần suất đóng mở liên tục hàng nghìn lần mỗi ngày trong các dây chuyền máy bế hộp, máy làm giấy, hệ thống khí gas trung tâm.
Để đảm bảo van vận hành ổn định, tuổi thọ cao và không bị rò rỉ, quá trình lắp đặt cần tuân thủ nghiêm ngặt các bước sau:
Vệ sinh đường ống: Trước khi lắp, phải thổi sạch bụi bẩn, xỉ hàn, cát đá bên trong đường ống để tránh việc chúng kẹt vào gioăng làm kín gây rách gioăng.
Kiểm tra hướng dòng chảy: Quan sát mũi tên được đúc nổi trên thân van chữ Y. Phải lắp đặt sao cho hướng đi của lưu chất trùng với hướng mũi tên hướng dẫn.
Lắp đặt mặt bích và gioăng đệm: Đặt gioăng cao su chịu nhiệt hoặc gioăng PTFE vào giữa mặt bích đường ống và mặt bích van. Tiến hành xỏ bu lông và siết đối xứng, đều tay để tránh hiện tượng vênh mặt bích gây rò rỉ.
Kết nối nguồn khí: Cắm ống dẫn khí nén vào đúng cổng cấp khí của bộ truyền động. Nên lắp thêm bộ lọc khí nén phía trước để lọc sạch hơi nước và bụi bẩn trong nguồn khí điều khiển.
Van bị rò rỉ lưu chất khi đã đóng: Do có cặn bẩn, sỏi cát kẹt giữa đĩa van và ghế van, hoặc do gioăng PTFE bị mòn sau thời gian dài sử dụng. Cách sửa: Tháo thân van ra vệ sinh, nếu gioăng bị rách thì cần thay thế gioăng mới.
Van không mở hoặc mở không hết hành trình: Áp lực khí nén cấp vào bộ truyền động quá yếu (dưới 3bar), hoặc lò xo bên trong bị kẹt. Cách sửa: Kiểm tra lại áp suất máy nén khí, tăng áp lực khí điều khiển lên đúng mức quy định.
Khí nén bị rò rỉ ở đầu bầu khí nén: Do gioăng cao su làm kín piston bên trong bầu khí nén bị chai cứng, lão hóa. Cách sửa: Tháo bộ truyền động và thay thế vòng O-ring cao su bên trong piston.
Van Duy Thành là đơn vị uy tín hàng đầu chuyên nhập khẩu và phân phối trực tiếp dòng sản phẩm van xiên mặt bích Inox 304 DN32 khí nén Jaki JN070B chính hãng. Chúng tôi cam kết mang đến những sản phẩm mới 100%, đạt chuẩn kỹ thuật khắt khe, đầy đủ giấy tờ chứng nhận chất lượng xuất xứ. Duy Thành trực tiếp tư vấn chuyên sâu, khảo sát hệ thống kỹ thuật và bán hàng không qua trung gian, tối ưu hóa chi phí tốt nhất cho quý khách. Mọi sản phẩm bán ra đều được áp dụng chính sách bảo hành chính hãng từ 12 tháng nếu phát sinh lỗi từ nhà sản xuất, hỗ trợ kỹ thuật trọn đời chu đáo.
