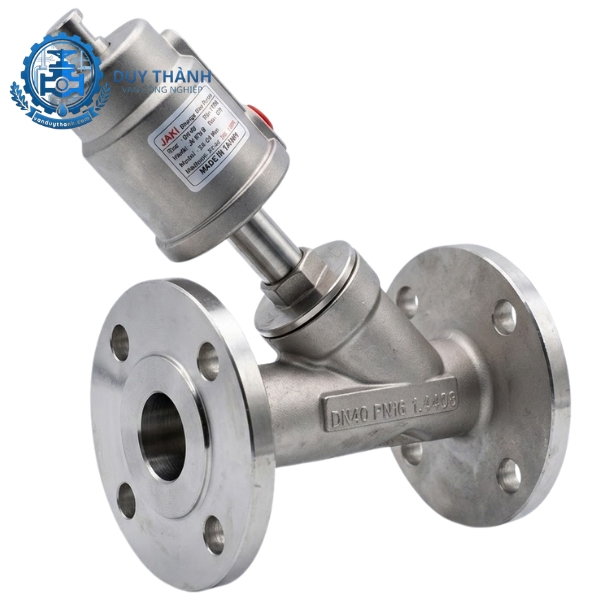

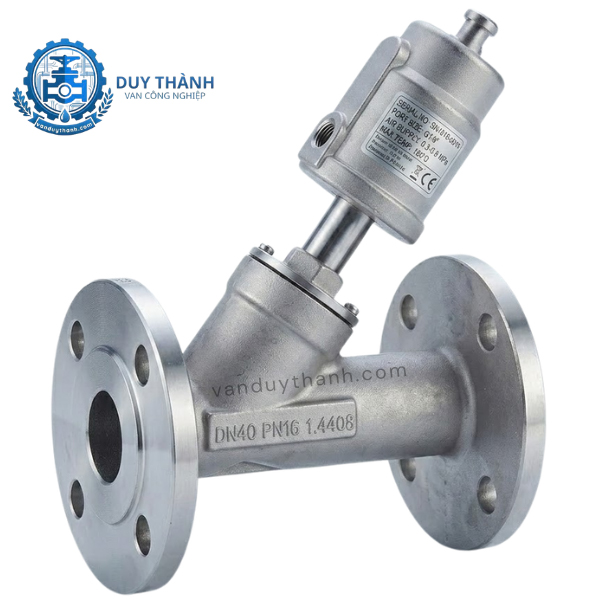

Van Xiên Mặt Bích Inox 304 Dn25 Khí Nén Jaki Jn070b

1. Tính năng của Van Xiên Mặt Bích Inox 304 Dn25 Khí Nén Jaki Jn070b

Van xiên mặt bích Inox 304 DN25 khí nén Jaki JN070B nổi bật với thiết kế góc chéo 45∘ đặc trưng. Cấu trúc dòng chảy này giúp giảm tối đa lực cản của lưu chất, tối ưu hóa lưu lượng và tốc độ dòng chảy đi qua van so với dòng van chữ ngã truyền thống.

• Vật liệu cao cấp: Thân van được đúc hoàn toàn từ Inox 304, mang lại khả năng chống oxy hóa, chống ăn mòn tuyệt vời và đảm bảo độ bóng sáng, thẩm mỹ cao trong suốt quá trình vận hành.

• Tốc độ đóng mở cực nhanh: Nhờ sử dụng bộ truyền động khí nén tác động đơn, van có khả năng phản hồi gần như ngay lập tức (dưới 1 giây) khi được cấp khí nén, giúp kiểm soát dòng chảy một cách chính xác.

• Độ kín khít tuyệt đối: Sự kết hợp giữa đĩa van inox và gioăng làm kín PTFE (Teflon) giúp van chịu được chu kỳ đóng mở liên tục lên đến hàng triệu lần mà không lo rò rỉ lưu chất.

2. Tác dụng của Van Xiên Mặt Bích Inox 304 Dn25 Khí Nén Jaki Jn070b

Trong các hệ thống đường ống công nghiệp, dòng van này đóng vai trò là "người gác cổng" tự động hóa, thực hiện các nhiệm vụ chiến lược:

Điều tiết và đóng ngắt dòng chảy tự động

Van được sử dụng để điều khiển việc lưu thông hoặc ngăn chặn dòng chảy của các môi chất như hơi nóng, nước hoặc hóa chất một cách tự động thông qua tủ điều khiển PLC hoặc van điện từ chia khí. Điều này giúp giảm thiểu tối đa sức lao động của con người và tăng tính chính xác cho hệ thống sản xuất.

Bảo vệ an toàn hệ thống

Với cơ chế "thường đóng" (NC), khi hệ thống gặp sự cố mất nguồn khí nén điều khiển, lò xo bên trong bầu khí nén sẽ lập tức đẩy ti van xuống để đóng chặt cửa van. Cơ chế này giúp ngăn chặn tình trạng thất thoát lưu chất nguy hiểm hoặc tràn áp, bảo vệ an toàn cho toàn bộ hệ thống phía sau.

3. Thông số kỹ thuật của Van Xiên Khí Nén Jaki Jn070b

Để giúp quý khách hàng dễ dàng đối chiếu với yêu cầu kỹ thuật của hệ thống, dưới đây là bảng tổng hợp thông số chi tiết của dòng sản phẩm Jaki JN070B:

4. Cấu tạo của Van Xiên Mặt Bích Inox 304 Dn25 Khí Nén Jaki Jn070b

Sản phẩm được thiết kế tối giản nhưng cực kỳ cơ học, bao gồm các bộ phận cốt lõi sau:

• Thân van (Valve Body): Thiết kế dạng chữ Y (xiên góc 45∘) bằng Inox 304, hai đầu đúc sẵn mặt bích để kết nối vững chắc với đường ống.

• Bộ truyền động khí nén (Actuator): Gồm vỏ bầu khí (nhựa hoặc inox), piston và một lò xo đàn hồi có độ cứng cao nằm bên trong.

• Trục van (Stem): Thanh kim loại kết nối piston điều khiển trực tiếp với đĩa van bên dưới, làm từ inox chịu lực tốt.

• Đĩa van và Gioăng làm kín (Disc & Seals): Đĩa van inox kết hợp gioăng PTFE chặn dòng lưu chất.

• Cổ van (Gland packing): Hệ thống gioăng cổ giúp ngăn chặn lưu chất rò rỉ ngược lên phía bầu khí nén.

5. Nguyên lí làm việc của Van Xiên Khí Nén Thường Đóng

Van vận hành hoàn toàn dựa trên sự chênh lệch áp lực giữa khí nén điều khiển và lực đàn hồi của lò xo:

1. Trạng thái đóng (Không cấp khí): Lò xo bên trong bộ truyền động luôn bung ra, tác dụng một lực đẩy mạnh lên piston. Piston truyền lực qua trục van, ép chặt đĩa van vào ghế van. Dòng lưu chất bị chặn đứng hoàn toàn.

2. Trạng thái mở (Khi cấp khí nén): Khí nén với áp lực từ 3-8 bar được cấp vào cửa nạp của bầu khí. Áp lực khí nén này lớn hơn lực nén của lò xo, đẩy piston di chuyển ngược lên trên. Trục van và đĩa van được kéo lên theo, tạo khoảng trống cho lưu chất đi qua với lưu lượng tối đa.

3. Trở lại trạng thái đóng: Khi ngắt nguồn khí điều khiển, lượng khí nén trong bầu thoát ra ngoài, lò xo lập tức giãn ra và đưa van về vị trí thường đóng ban đầu.

6. Môi trường ứng dụng của Van Xiên Mặt Bích Inox 304 Dn25 Khí Nén Jaki Jn070b

Nhờ vật liệu Inox 304 chịu nhiệt lên tới 200°C và kết nối mặt bích chịu rung lắc tốt, van xiên Jaki JN070B được ứng dụng rộng rãi trong:

• Hệ thống hơi nóng (Steam): Các lò hơi, nồi hơi, hệ thống giặt là công nghiệp, nhà máy dệt nhuộm và hấp sấy.

• Ngành thực phẩm và giải khát: Nhà máy bia, sữa, nước giải khát nhờ tính vệ sinh an toàn của vật liệu Inox 304.

• Xử lý hóa chất và dầu: Các môi trường có độ ăn mòn nhẹ, dung môi, dầu khí hoặc khí gas công nghiệp.

• Hệ thống cấp thoát nước: Nhà máy xử lý nước thải, hệ thống cấp nước sản xuất tự động.

7. Hướng dẫn lắp đặt Van Xiên Mặt Bích Inox 304 Dn25 Khí Nén Jaki Jn070b đúng kỹ thuật

Để van vận hành ổn định và đạt tuổi thọ tối đa, quy trình lắp đặt cần tuân thủ các bước sau:

• Bước 1: Vệ sinh đường ống: Làm sạch toàn bộ xỉ hàn, cát bụi bên trong ống trước khi lắp van để tránh làm rách gioăng Teflon.

• Bước 2: Xác định chiều dòng chảy: Quan sát mũi tên được đúc nổi trên thân van. Chiều mũi tên phải trùng với chiều đi của lưu chất.

• Bước 3: Đặt gioăng làm kín: Chèn gioăng cao su hoặc gioăng Teflon giữa mặt bích của van và mặt bích đường ống để đảm bảo độ kín.

• Bước 4: Siết bu lông: Xỏ bu lông và siết đều tay theo hình đối xứng (hình ngôi sao) để lực ép bích được cân bằng, tránh hiện tượng lệch bích gây rò rỉ.

• Bước 5: Kết nối khí nén: Lắp đường ống cấp khí nén vào bộ truyền động thông qua một van điện từ (thường là van 3/2 hoặc 5/2) để điều khiển đóng mở.

8. Những lỗi thường gặp và cách khắc phục

9. Van Duy Thành chuyên cung cấp Van Xiên Mặt Bích Inox 304 Dn25 Khí Nén Jaki Jn070b chính hãng

Nếu bạn đang tìm kiếm một giải pháp kiểm soát dòng chảy uy tín, chất lượng với giá thành cạnh tranh nhất, Van Duy Thành chính là điểm đến tin cậy của bạn.

Chúng tôi tự hào là đơn vị uy tín lâu năm chuyên nhập khẩu và phân phối dòng sản phẩm Van xiên mặt bích Inox 304 DN25 khí nén Jaki JN070B và các kích cỡ từ DN15 đến DN100. Đội ngũ kỹ thuật giàu kinh nghiệm của chúng tôi luôn sẵn sàng tư vấn giải pháp tối ưu nhất cho hệ thống của bạn.

• Cam kết chất lượng: Hàng chính hãng, mới 100%, đầy đủ giấy tờ chứng nhận.

• Chính sách ưu đãi: Hàng luôn có sẵn số lượng lớn tại kho, bảo hành dài hạn 12 tháng, giao hàng nhanh chóng toàn quốc.
