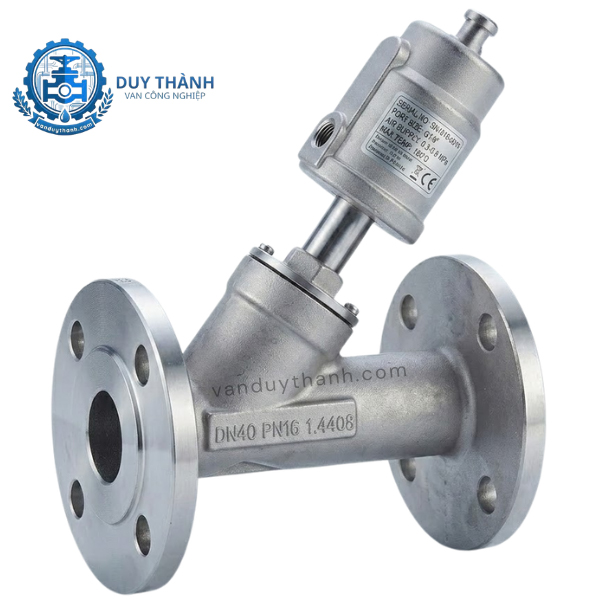

Van xiên mặt bích Inox 304 DN15 khí nén Jaki JN070B
Van xiên mặt bích Inox 304 DN15 khí nén Jaki JN070B là dòng van điều khiển tự động bằng áp lực khí nén hiệu suất cao, chuyên dụng cho các hệ thống đường ống công nghiệp. Thiết bị sở hữu tính năng tác động đơn (Single Acting) dạng thường đóng thông minh, tự động đóng kín bằng lực lò xo khi mất nguồn khí cấp để bảo vệ an toàn hệ thống. Với kích cỡ danh nghĩa DN15 kết nối mặt bích đa tiêu chuẩn như JIS 10K, DIN PN16 và BS, sản phẩm được chế tạo từ thân Inox 304/316 đúc dày dặn kết hợp bộ truyền động khí nén (Actuator) bằng nhựa bọc sợi thủy tinh hoặc Inox siêu bền. Thiết bị cho phép vận hành ổn định ở áp suất tối đa 10bar và dải nhiệt độ rộng từ 0 đến 200°C trong các môi trường hơi nóng, nước, dầu và khí gas.

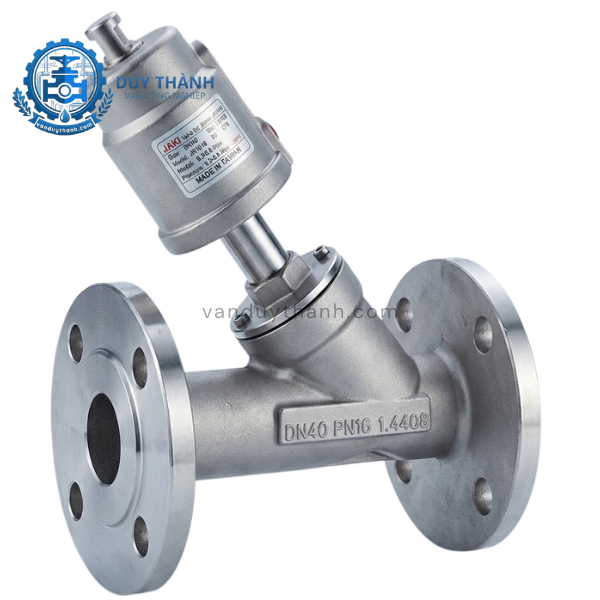

Van xiên khí nén (Angle Seat Valve) mã hiệu JN070B đến từ thương hiệu Jaki là một trong những giải pháp kiểm soát dòng chảy tự động ưu việt hàng đầu hiện nay. Sản phẩm được các kỹ sư cơ điện đánh giá cao nhờ tích hợp những đặc tính vận hành thông minh và độ nhạy truyền động vượt trội.
Thiết bị vận hành theo dạng Single Acting (Tác động đơn), có nghĩa là van chỉ cần một đường cấp khí nén để thực hiện hành trình mở. Nhờ lò xo phản hồi mạnh mẽ được tích hợp sẵn bên trong bộ truyền động, van luôn giữ ở trạng thái thường đóng (Normally Closed) khi không có khí nén nạp vào. Tính năng này đóng vai trò như một cơ chế an toàn tối phòng, tự động b bịt kín đường ống khi hệ thống gặp sự cố mất nguồn khí đột xuất, ngăn chặn việc lưu chất thất thoát ra ngoài.

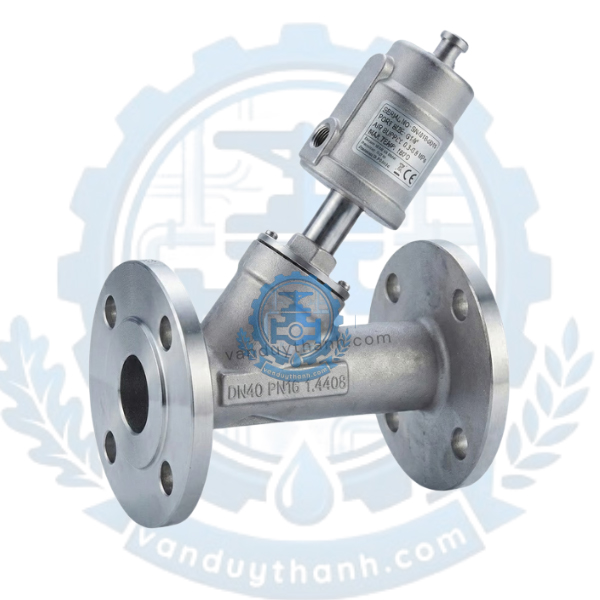

Khác với kết cấu vuông góc của van cầu thông thường, van xiên Jaki JN070B có góc nghiêng thân van tối ưu khoảng 45 độ. Thiết kế này giúp dòng lưu chất di chuyển qua van một cách mượt mà, giảm thiểu tối đa lực ma sát và hiện tượng xoáy lốc dòng chảy. Nhờ đó, áp lực đường ống hạ nguồn không bị sụt giảm nhiều, đồng thời tối đa hóa lưu lượng chất lỏng hoặc khí đi qua van trong cùng một đơn vị thời gian.
Nhờ sử dụng pit-tông khí nén chuyển động tịnh tiến trực tiếp, van xiên khí nén Jaki DN15 có tốc độ đáp ứng hành trình cực nhanh, chỉ mất từ 0.5 đến 1 giây cho một chu kỳ đóng hoặc mở. Khả năng phản xạ tức thì này làm cho van trở thành sự lựa chọn hoàn hảo cho các dây chuyền sản xuất tự động hóa có tần suất đóng ngắt liên tục lên tới hàng ngàn lần mỗi ngày mà không bị trễ hay mệt mỏi vật liệu.
Trong các tổ hợp máy móc ngành dệt nhuộm, bao bì, hóa chất và thực phẩm, van xiên khí nén DN15 Jaki JN070B đóng vai trò là một mắt xích chấp hành chính xác, mang lại nhiều lợi ích thực tiễn:
Tự động hóa hoàn toàn quy trình đóng ngắt: Van dễ dàng kết nối với các thiết bị điều khiển thông minh như van điện từ khí nén, công tắc hành trình, PLC hay cảm biến nhiệt độ để thực hiện việc đóng mở tự động theo chương trình lập sẵn, giải phóng sức lao động thủ công.
Chống hiện tượng búa nước hiệu quả: Thiết kế dòng lưu chất đi vào bên dưới đĩa van giúp lực cản của dòng chảy triệt tiêu bớt xung lực cơ học khi đĩa van hạ xuống. Tác dụng này giúp van đóng lại một cách êm ái, ngăn ngừa hiện tượng thủy kích (búa nước) gây rung giật hay làm nứt vỡ đường ống nhỏ.
Tiết kiệm không gian và tối ưu chi phí lắp đặt: Thiết bị tích hợp sẵn bầu khí nén gọn gàng ngay trên thân van, giúp việc bố trí layout đường ống trong các không gian chật hẹp của máy móc trở nên dễ dàng hơn nhiều so với việc dùng các loại van bi khí nén cồng kềnh.
Để phục vụ công tác bóc tách khối lượng và thầu dự án của các kỹ sư, Van Duy Thành xin tổng hợp bảng thông số kỹ thuật tiêu chuẩn của sản phẩm Jaki JN070B:
| Thuộc tính kỹ thuật | Chi tiết thông số kỹ thuật |
|---|---|
| Thương hiệu sản xuất | Jaki Valve |
| Model sản phẩm | JN070B |
| Kích thước danh nghĩa | DN15 (Phù hợp ống đường kính ngoài 21mm) |
| Vật liệu thân van | Thép không gỉ Inox 304 (hoặc tùy chọn Inox 316) |
| Vật liệu bộ truyền động | Nhựa kỹ thuật cao cấp hoặc Inox 304 |
| Cơ chế vận hành | Tác động đơn (Single Acting) - Thường đóng |
| Áp suất khí nén điều khiển | 3 bar đến 8 bar |
| Áp suất làm việc của lưu chất | Tối đa 10 bar (10 kgf/cm2) |
| Dải nhiệt độ làm việc | 0∘C đến +200∘C |
| Gioăng làm kín đĩa van | PTFE (Teflon) chịu nhiệt độ và hóa chất cao |
| Tiêu chuẩn mặt bích | Đa tiêu chuẩn: JIS 10K, DIN PN16, BS |
| Ứng dụng chuyên dụng | Hơi nóng, nước sạch, nước thải nhẹ, dầu, khí gas |

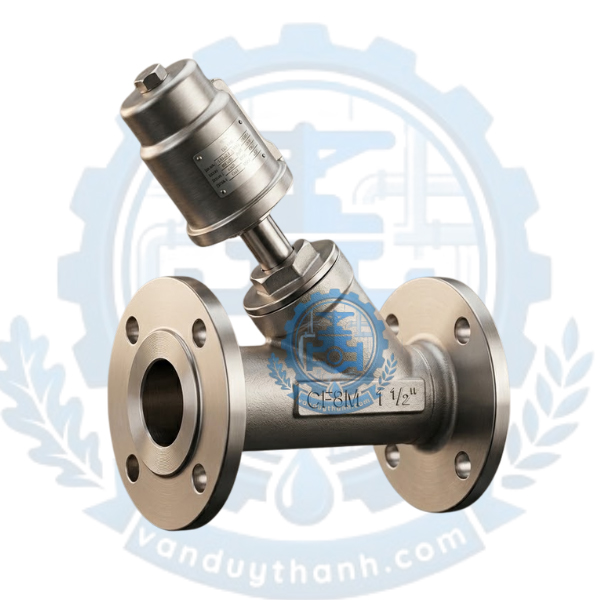

Sự bền bỉ vượt thời gian của van xiên Jaki JN070B DN15 đến từ kết cấu cơ khí chính xác, chia thành hai phần tách biệt rõ ràng nhưng phối hợp nhịp nhàng:
Thân van được đúc từ hợp kim thép không gỉ Inox 304 hoặc Inox 316 với bề mặt trong được xử lý nhẵn mịn nhằm giảm ma sát dòng chảy. Hai đầu kết nối của thân van được thiết kế dạng mặt bích đúc liền, khoan lỗ linh hoạt để dễ dàng bắt bulong chung với các tiêu chuẩn bích quốc tế thông dụng như JIS 10K của Nhật Bản hay DIN PN16 của Đức. Đĩa van nằm bên trong được bọc lớp đệm kín bằng nhựa Teflon PTFE có độ trơ hóa học tuyệt đối, chịu được sự mài mòn cơ học của hơi nóng áp lực cao.
Nằm ở phía trên thân van, bộ truyền động bao gồm một xi lanh chứa pit-tông và một lò xo phản hồi bằng thép có độ đàn hồi cao. Vỏ ngoài của bầu khí nén này có thể làm bằng nhựa kỹ thuật chịu nhiệt bọc sợi thủy tinh để giảm khối lượng hoặc bằng Inox 304 nguyên khối để ứng dụng trong các môi trường sạch, yêu cầu tiệt trùng cao. Trục van nối từ pit-tông xuống đĩa van được làm bằng thép cứng cường độ cao, cách ly hoàn toàn với môi trường lưu chất nhờ các vòng phớt chặn (V-ring packing) làm từ vật liệu Viton chịu nhiệt.
Cơ chế vận hành của dòng van xiên tác động đơn thường đóng vô cùng đơn giản nhưng mang lại độ tin cậy cơ học rất cao.
Khi hệ thống cấp một lượng khí nén có áp lực từ 3 đến 8 bar vào trong buồng chứa của bộ truyền động thông qua cổng nạp, áp lực khí nén sẽ thắng được lực nén của lò xo, đẩy pit-tông di chuyển tịnh tiến đi lên phía trên. Lúc này, trục van gắn liền với pit-tông sẽ kéo đĩa van rời khỏi ghế van (Seat) theo một góc nghiêng 45 độ. Cửa van mở ra hoàn toàn, cho phép hơi nước, nước hoặc khí gas đi qua van để đi vào hệ thống sản xuất.
Khi muốn ngắt dòng chảy, hệ thống điều khiển sẽ ngắt nguồn khí nén cấp vào bầu chứa và xả lượng khí tồn ra ngoài môi trường thông qua van điện từ. Lúc này, do không còn áp lực khí nén giữ pit-tông, lò xo phản hồi bên trong xi lanh sẽ lập tức giãn nở ra, tạo một lực đẩy mạnh mẽ ép pit-tông và trục van tịnh tiến đi xuống dưới. Đĩa van bọc PTFE sẽ được dập chặt vào ghế van, b bịt kín hoàn toàn lỗ thông dòng chảy, van quay trở về trạng thái thường đóng ban đầu một cách tức thì.
Nhờ ưu điểm chế tạo từ vật liệu Inox 304/316 có tính trơ hóa học cực cao kết hợp với đệm làm kín PTFE chịu được nhiệt độ lên tới 200°C, dòng van xiên khí nén Jaki DN15 được ứng dụng rộng rãi trong nhiều ngành công nghiệp:
Hệ thống hơi nóng (Steam): Lắp đặt trên các đường ống cấp hơi nóng cho nồi hơi, lò sấy, buồng hấp tiệt trùng của các nhà máy dệt may, giặt là công nghiệp, xưởng sản xuất bao bì và hạt nhựa.
Ngành chế biến thực phẩm và đồ uống: Sử dụng trong dây chuyền sản xuất nước giải khát, sữa bia, thực phẩm ăn liền nhờ khả năng vệ sinh dễ dàng của vật liệu Inox, đáp ứng tiêu chuẩn an toàn vi sinh.
Hệ thống xử lý hóa chất và dung môi: Kháng cự tốt trước sự ăn mòn của các loại hóa chất thông dụng, axit loãng, các chế phẩm từ dầu mỏ và khí gas hóa lỏng mà không lo rỉ sét hay biến tính vật liệu.
Ngành sản xuất bao bì và công nghiệp giấy: Phục vụ đóng ngắt nhanh dòng nước ấm, nước thải nhẹ có chứa xơ sợi nhờ thiết kế góc xiên không gây kẹt hay bám dính rác bẩn.
Quá trình thi công và lắp đặt dòng van xiên khí nén cỡ nhỏ DN15 kết nối mặt bích đòi hỏi độ chính xác cơ học cao để đảm bảo thiết bị vận hành êm ái, đạt tuổi thọ dài lâu:
Thổi sạch toàn bộ rác hàn, hạt bụi, cát đá bên trong hệ thống đường ống trước khi kết nối van để tránh các dị vật này làm rách gioăng PTFE khi van dập đóng mở.
Kiểm tra tiêu chuẩn mặt bích của đường ống có trùng khớp với tiêu chuẩn mặt bích đúc trên thân van hay không (JIS 10K, DIN hay BS) để đảm bảo các lỗ bulong hoàn toàn đồng tâm.
Chú ý hướng mũi tên: Luôn lắp đặt van tuân theo hướng mũi tên đúc nổi trên thân van. Đối với van xiên dùng cho hơi nóng và chất lỏng, dòng lưu chất thường được hướng đi từ bên dưới đĩa van đi lên để triệt tiêu lực búa nước khi đóng van.
Đặt vòng đệm làm kín mặt bích phù hợp (thường là gioăng chì chịu nhiệt cho hơi hoặc gioăng cao su EPDM cho nước) vào giữa hai mặt bích.
Xỏ bulong qua lỗ bích và tiến hành siết ecu đều tay theo sơ đồ đối xứng hình chữ X để lực ép phân bố phẳng đều, tránh siết lệch gây nứt tai bích hoặc rò rỉ áp lực lưu chất ra ngoài.
Kết nối đường ống cấp khí nén sạch từ máy nén khí vào bầu Actuator qua van điện từ điều khiển (thường là van điện từ 3/2 hoặc 5/2).
Trong quá trình vận hành liên tục dưới áp suất và tải nhiệt cao, van xiên khí nén Jaki JN070B có thể gặp một số sự cố kỹ thuật nhỏ. Việc phát hiện sớm giúp kỹ sư xử lý nhanh, tiết kiệm chi phí:
Nguyên nhân: Do các hạt cặn bẩn, sỏi cát nhỏ bám dính chặt vào bề mặt đĩa van hoặc ghế van, khiến chúng không thể ép khít hoàn toàn. Một nguyên nhân khác là đệm làm kín PTFE đã bị mài mòn rỗ bề mặt sau hàng triệu chu kỳ đóng mở.
Cách khắc phục: Cho hệ thống xả mạnh lưu chất để cuốn trôi cặn bẩn. Nếu không hết, cần tháo nắp bộ truyền động ra để vệ sinh sạch lòng van hoặc tiến hành thay mới vòng đệm PTFE bên trong đĩa van.
Nguyên nhân: Lớp gioăng phớt chặn cổ van (V-ring packing) bị lão hóa, sơ cứng do nhiệt độ cao lâu ngày, dẫn đến việc lưu chất luồn theo trục ren đi lên bầu khí nén.
Cách khắc phục: Tháo van ra khỏi hệ thống, rã cụm trục van và tiến hành thay thế bộ gioăng phớt chặn cổ van chịu nhiệt mới.
Nguyên nhân: Áp lực khí nén cấp vào bầu Actuator bị sụt giảm không đủ lớn (dưới 3 bar), hoặc lò xo phản hồi bên trong xi lanh bị mỏi, nứt gãy sau thời gian dài hoạt động.
Cách khắc phục: Kiểm tra lại áp lực của máy nén khí cấp vào van, đảm bảo duy trì từ 3 đến 8 bar. Nếu lò xo bị hỏng, cần liên hệ nhà cung cấp để thay thế cụm lò xo chịu lực mới.
Việc tìm kiếm một nhà cung ứng vật tư uy tín, có am hiểu kỹ thuật sâu sắc và chính sách trách nhiệm rõ ràng là yếu tố tiên quyết đem lại sự an toàn cho toàn bộ hệ thống đường ống của nhà máy. Thương hiệu Van Duy Thành tự hào là đối tác chiến lược hàng đầu của các nhà thầu cơ điện trên toàn quốc.
Chúng tôi chuyên nhập khẩu và phân phối trực tiếp dòng sản phẩm Van Xiên Mặt Bích Inox 304 DN15 Khí Nén Jaki JN070B chính hãng với chất lượng vượt trội. Van Duy Thành luôn tạo dựng niềm tin vững chắc với quý khách hàng thông qua những giá trị thực tế:
Sản phẩm chính hãng Jaki 100%, nguồn gốc xuất xứ rõ ràng từ các thị trường uy tín như Đài Loan, Hàn Quốc, Trung Quốc, đầy đủ CO và CQ.
Chất lượng phôi đúc Inox 304/316 chuẩn kỹ thuật, có khả năng chịu tải áp lực đúng thông số công bố.
Hàng luôn có sẵn số lượng lớn tại tổng kho, đáp ứng kịp thời tiến độ lắp đặt cho các dự án gấp.
Chính sách bảo hành dài hạn từ 12 tháng, cơ chế lỗi đổi mới linh hoạt, nhanh chóng cùng đội ngũ kỹ sư hỗ trợ kỹ thuật tận tình 24/7.
Quý đối tác, khách hàng có nhu cầu bảng báo giá với mức chiết khấu thương mại tốt nhất cho công trình xin vui lòng liên hệ trực tiếp với Van Duy Thành qua:
