Van Xiên Mặt Bích Inox 304 DN15 DN20 DN25 DN32 DN40 Khí Nén Jaki Jn070b

1. Tính năng của Y Xiên Mặt Bích Inox 304 Dn15 Dn20 Dn25 Dn32 Dn40 Khí Nén Jaki Jn070b

Y xiên mặt bích Inox 304 khí nén Jaki JN070B (hay còn gọi là van góc khí nén, van chữ Y) là một trong những dòng van điều khiển bằng khí nén phân khúc cao cấp, được ứng dụng rộng rãi trong các chuỗi ngành công nghiệp tự động hóa. Sở dĩ thiết bị này nhận được sự đánh giá cao từ các kỹ sư cơ khí và nhà thầu là nhờ sở hữu những đặc tính công năng và tính năng vận hành vượt trội dưới đây:

Thiết kế hình chữ Y tối ưu lưu lượng

Khác với các dòng van cầu (van chữ ngã) truyền thống có dòng chảy bị uốn cong góc 90 độ gây sụt giảm áp suất lớn, cấu trúc góc xiên góc 45 độ của dòng Jaki JN070B cho phép môi chất đi qua gần như thẳng đứng.

• Giảm thiểu lực cản dòng chảy tối đa, giúp lưu lượng chất lỏng hoặc hơi nóng đi qua đạt hiệu suất cao nhất.

• Hạn chế tối đa hiện tượng búa nước hoặc xoáy lốc lưu chất bên trong lòng ống, từ đó bảo vệ độ bền cho toàn bộ hệ thống liên kết phía sau.

Khả năng phản ứng tức thì và độ bền cơ học

• Tốc độ đóng mở cực nhanh: Nhờ cơ chế chuyển động tịnh tiến trực tiếp bằng piston khí nén, thời gian chuyển đổi trạng thái từ đóng sang mở (và ngược lại) của van chỉ diễn ra trong vòng chưa đầy 1-2 giây. Điều này hỗ trợ tuyệt đối cho các chu trình chiết rót, đóng gói yêu cầu độ chính xác cao về thời gian.

• Tần suất làm việc liên tục: Thiết kế cơ khí của hãng Jaki đảm bảo cho van có thể thực hiện chu trình đóng mở hàng triệu lần mà không gặp hiện tượng kẹt ty hay rách đệm, vượt trội hơn so với dòng van bi điều khiển điện.

2. Tác dụng, Hình ảnh thực tế của Y Xiên Mặt Bích Inox 304 Dn15 Dn20 Dn25 Dn32 Dn40 Khí Nén Jaki Jn070b

Tác dụng thực tiễn trong vận hành đường ống

Trong một hệ thống đường ống công nghiệp phức tạp, Y xiên mặt bích khí nén Jaki JN070B đóng vai trò như một đầu mối kiểm soát, ngăn chặn hoặc cấp phép cho dòng lưu chất di chuyển hoàn toàn tự động từ xa.

• Thay thế sức người: Giúp loại bỏ thao tác vận hành thủ công bằng tay gạt hay vô lăng, cực kỳ hữu ích khi van được lắp đặt tại các vị trí trên cao, môi trường độc hại hoặc không gian chật hẹp.

• Liên kết tự động hóa linh hoạt: Van dễ dàng kết nối với các thiết bị phụ trợ như van điện từ chia khí (Solenoid Valve), công tắc hành trình (Limit Switch Box) để truyền tín hiệu trực tiếp về tủ điều khiển trung tâm PLC. Từ đó, người vận hành có thể setup kịch bản đóng mở tự động dựa trên cảm biến nhiệt độ hoặc áp suất.

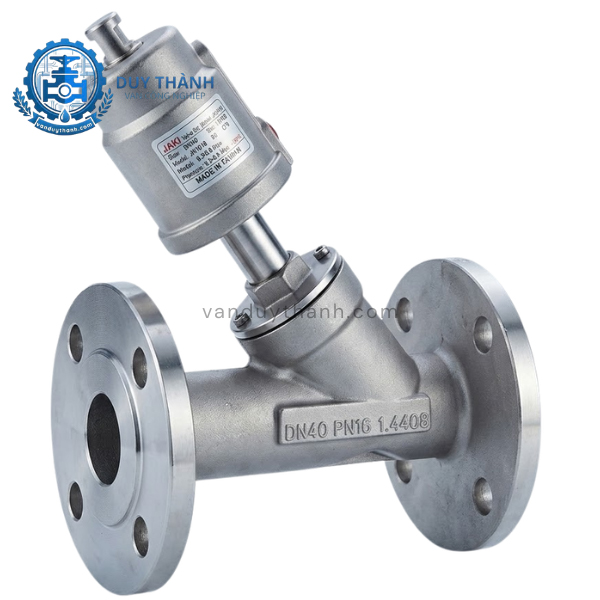

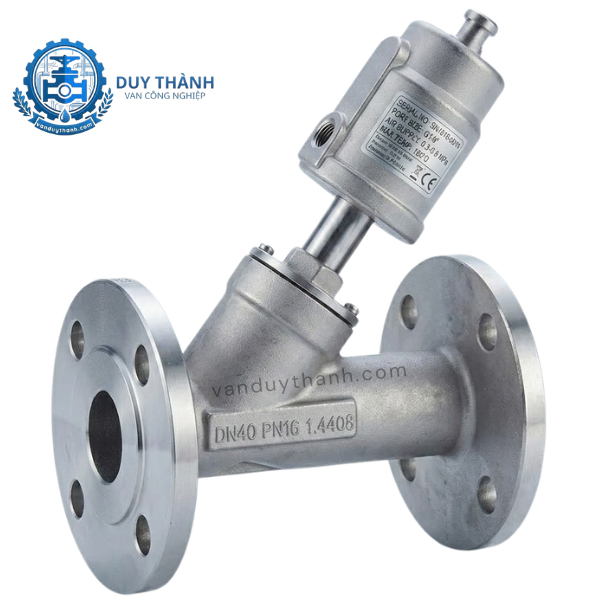

Hình ảnh thực tế sản phẩm

Sản phẩm Jaki JN070B nổi bật với phần thân inox 304 được đúc nguyên khối dày dặn, bề mặt xử lý phun cát mịn màng làm tăng tính thẩm mỹ và khả năng chống bám bẩn. Phần bầu khí nén (actuator) có cấu trúc gọn gàng, các tai bích được khoét lỗ bu lông sắc nét, đồng đều, đảm bảo tính dễ dàng khi đưa vào thi công thực tế tại công trình.

3. Thông số kỹ thuật của Y Xiên Mặt Bích Inox 304 Dn15 Dn20 Dn25 Dn32 Dn40 Khí Nén Jaki Jn070b

Để giúp quý khách hàng, nhà thầu và các kỹ sư dễ dàng lựa chọn đúng chủng loại thiết bị phù hợp với các tiêu chí thiết kế của dự án, Van Duy Thành xin cung cấp bảng thông số kỹ thuật chi tiết của dòng sản phẩm này:

4. Cấu tạo và hình ảnh của Y Xiên Mặt Bích Inox 304 Dn15 Dn20 Dn25 Dn32 Dn40 Khí Nén Jaki Jn070b

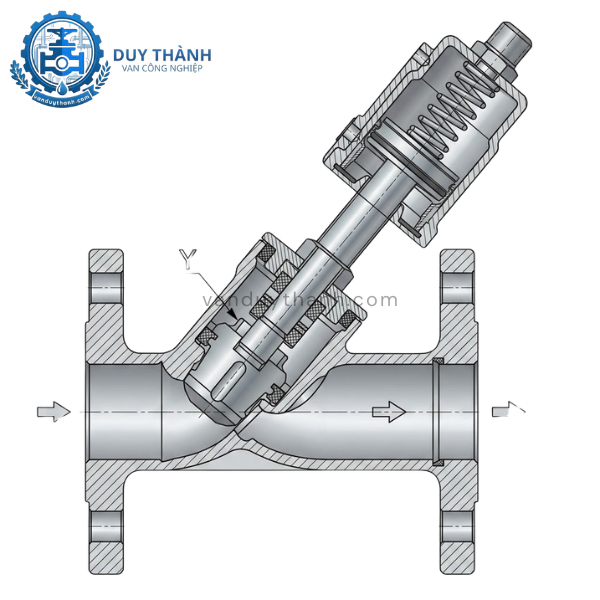

Cấu tạo chi tiết cơ khí của thiết bị

Sản phẩm Y xiên mặt bích khí nén Jaki JN070B là một chỉnh thể cơ khí chính xác được cấu thành từ các bộ phận cốt lõi sau:

• Thân van chữ Y (Valve Body): Được đúc từ chất liệu Inox 304 cứng cáp, chịu được va đập mạnh và áp suất cao. Hai đầu thân van được đúc liền dải mặt bích giúp tăng khả năng chịu lực bẻ cong tại các khớp nối đường ống.

• Bộ truyền động khí nén (Actuator): Nằm lệch một góc so với thân dòng chảy. Bên trong bầu khí nén này chứa một piston chuyển động bọc gioăng cao su chống xì khí và một lò xo đàn hồi dạng nén cường độ cao.

• Trục van (Stem / Ty van): Làm bằng hợp kim inox cao cấp kết nối trực tiếp từ piston điều khiển xuống đĩa van, chịu trách nhiệm truyền chuyển động cơ học tịnh tiến theo trục xiên.

• Đĩa van và Gioăng làm kín (Disc & PTFE Seat): Đĩa van inox phẳng, nơi tiếp xúc trực tiếp để chặn dòng lưu chất. Phần đệm làm bằng nhựa PTFE (Teflon) có đặc tính chịu nhiệt mài mòn, hệ số ma sát thấp, đảm bảo khi đóng lại van đạt độ kín khít tuyệt đối, không rò rỉ một giọt nước hay một tia hơi đối lưu nào.

5. Nguyên lí làm việc của Y Xiên Mặt Bích Inox 304 Dn15 Dn20 Dn25 Dn32 Dn40 Khí Nén Jaki Jn070b

Sản phẩm Jaki JN070B vận hành hoàn toàn dựa trên nguyên lý kết hợp giữa áp lực của dòng khí nén điều khiển và phản lực phản hồi cơ học của lò xo nội tại. Vì đây là phiên bản tác động đơn thường đóng (NC), nguyên lý hoạt động cụ thể như sau:

Chu trình mở van (Cấp khí nén)

Khi hệ thống cấp một luồng khí nén có áp suất đạt từ 3 bar đến 8 bar vào buồng chứa dưới của bầu khí nén thông qua cổng nạp, áp lực khí này sẽ tích tụ và tạo ra một lực đẩy đủ lớn để thắng được lực nén của lò xo chịu tải. Piston ngay lập tức bị đẩy dịch chuyển đi lên phía trên của bầu điều khiển. Thông qua trục ty van liên kết, đĩa van được kéo rời khỏi vị trí ghế van (seat), mở toang cửa van tạo điều kiện cho dòng lưu chất lưu thông tự do qua góc xiên chữ Y mà không gặp chướng ngại vật lớn.

Chu trình đóng van (Ngắt khí nén)

Khi ta thực hiện ngắt nguồn cấp khí điều khiển (hoặc van điện từ chia khí thực hiện lệnh xả khí nén trong bầu ra môi trường ngoại cảnh), áp suất giữ piston lập tức sụt giảm về 0. Lúc này, năng lượng nén tích tụ của lò xo bên trong bầu khí nén sẽ được giải phóng ngay lập tức. Lò xo bung mạnh ra, đẩy piston và trục ty van đi ngược xuống dưới, ép chặt đĩa van cùng gioăng Teflon bọc kín vào ghế van. Dòng lưu chất bị chặn đứng hoàn toàn, đưa van quay trở lại trạng thái thường đóng ban đầu một cách an toàn.

6. Môi trường ứng dụng của Y Xiên Mặt Bích Inox 304 Dn15 Dn20 Dn25 Dn32 Dn40 Khí Nén Jaki Jn070b

Nhờ cấu trúc vật liệu chống ăn mòn siêu việt kết hợp đệm kín PTFE chịu nhiệt độ cao lên đến 200°C, dòng van y xiên bích Jaki JN070B là mảnh ghép không thể thiếu trong nhiều môi trường khắt khe:

• Hệ thống hơi nước nóng (Steam) công nghiệp: Đây là môi trường ứng dụng đỉnh cao của dòng van này. Nó xuất hiện dày đặc tại các trạm phân phối hơi của lò hơi, nồi hơi, hệ thống sấy khô nông sản, sấy gỗ, các nhà máy dệt nhuộm, giặt là công nghiệp nhờ khả năng chịu nhiệt độ cao ổn định mà không bị biến dạng gioăng.

• Nhà máy sản xuất thực phẩm, đồ uống và dược phẩm: Do thân van làm bằng Inox 304 có bề mặt trơn nhẵn, đạt các tiêu chuẩn vệ sinh an toàn, không sinh độc chất nên thường dùng điều phối nước sạch, bia, rượu, sữa, nước mắm hay các dung dịch thuốc lỏng.

• Ngành hóa chất và xử lý nước thải: Ứng dụng để kiểm soát các dòng chảy chứa hóa chất nhẹ, axit loãng, bazo, nước thải công nghiệp chứa nhiều tạp chất ăn mòn mà các dòng van gang hay van đồng thông thường không thể đáp ứng được tuổi thọ.

• Dây chuyền sản xuất bao bì, giấy, hạt nhựa: Tần suất hoạt động của hệ thống khí nén đòi hỏi van đóng mở liên tục hàng nghìn lần mỗi ca làm việc, Jaki JN070B đáp ứng hoàn hảo yêu cầu này nhờ tốc độ phản ứng cơ học nhanh nhạy.

7. Hướng dẫn lắp đặt và khắc phục lỗi thường gặp của Van Xiên Mặt Bích Inox 304 DN15 DN20 DN25 DN32 DN40 Khí Nén Jaki Jn070b

Quy trình các bước lắp đặt chuẩn kỹ thuật

Để đảm bảo thiết bị hoạt động đạt hiệu suất tối đa, không bị rò rỉ áp lực tại các mặt kết nối bích, việc thi công cần tuân thủ các bước:

1. Làm sạch lòng đường ống: Trước khi đưa van vào vị trí, bắt buộc phải xả nước hoặc dùng khí thổi sạch toàn bộ rác hàn, xỉ hàn, cát đá bám bên trong ống. Các dị vật này nếu lọt vào lòng van sẽ gây rách gioăng Teflon ngay lần đầu đóng mở.

2. Định hướng dòng chảy chính xác: Trên phần thân đúc của van y xiên luôn có một mũi tên ký hiệu hướng dòng chảy. Quý khách cần lắp sao cho chiều đi của lưu chất chạy chuẩn theo hướng mũi tên này.

3. Lắp gioăng đệm mặt bích: Đặt một vòng đệm cao su chịu nhiệt (hoặc gioăng chì, gioăng PTFE) vào giữa mặt bích của van và mặt bích đường ống. Tiến hành xỏ các bu lông xung quanh và siết đều tay theo hình đối xứng (hình ngôi sao) để lực ép dàn đều, tránh siết lệch gây vênh mặt bích.

4. Kết nối nguồn khí nén điều khiển: Đi đường ống khí nén (thường là ống phi 6 hoặc phi 8) từ van điện từ vào cổng cấp khí trên bầu chọn. Nên lắp thêm bộ lọc khí nén tích hợp chỉnh áp ở đầu nguồn để đảm bảo khí cấp vào bầu luôn sạch, không có hơi nước gây rỉ sét piston bên trong.

Các sự cố thường gặp và phương án khắc phục nhanh

• Sự cố rò rỉ lưu chất ở đầu ra dù van đã đóng chặt: Nguyên nhân thường do cặn bẩn thô bám chặt vào đĩa van khiến đĩa không ép khít được vào ghế van, hoặc gioăng PTFE đã bị mòn rách sau thời gian dài vận hành. Biện pháp: Tháo lỏng phần bầu van ra khỏi thân chữ Y để vệ sinh lòng van, nếu gioăng đệm bị tổn hại thì tiến hành thay thế gioăng mới.

• Van không thể mở hoặc mở không hết hành trình: Nguyên nhân do áp lực khí nén điều khiển cấp vào quá yếu (dưới 3 bar), không đủ lực thắng lò xo. Biện pháp: Kiểm tra lại đồng hồ đo áp của máy nén khí trung tâm, điều chỉnh áp lực khí nén nuôi van đạt từ 4 - 6 bar.

• Khí nén bị xì liên tục ra ngoài ở lỗ xả của bầu khí: Do gioăng cao su bọc quanh piston bên trong bầu actuator bị lão hóa, chai cứng hoặc bị rách. Biện pháp: Tháo bầu khí nén, thay thế vòng O-ring cao su bọc piston để khôi phục độ kín khít.

8. Van Duy Thành chuyên cung cấp Y Xiên Mặt Bích Inox 304 DN15 DN20 DN25 DN32 DN40 Khí Nén Jaki Jn070b

Van Duy Thành là đơn vị phân phối uy tín chuyên sâu trong lĩnh vực van công nghiệp và thiết bị đường ống tại Việt Nam. Chúng tôi tự hào cung cấp dòng sản phẩm Y xiên mặt bích Inox 304 khí nén Jaki JN070B nhập khẩu chính hãng với đầy đủ các kích cỡ từ DN15 đến DN100. Cam kết sản phẩm mới 100%, chuẩn kỹ thuật, dầy dặn và bền bỉ. Duy Thành trực tiếp tư vấn giải pháp kỹ thuật tối ưu và bán hàng trực tiếp không qua trung gian, mang đến mức giá cạnh tranh nhất cho công trình của bạn. Toàn bộ sản phẩm được áp dụng chính sách bảo hành dài hạn từ 12 tháng nếu phát sinh lỗi từ nhà sản xuất, đem lại sự an tâm tuyệt đối khi vận hành.
