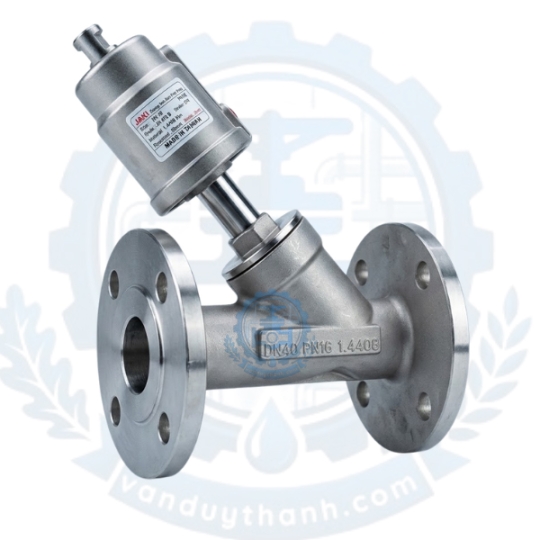

Van Xiên Mặt Bích Inox 304 DN100 Khí Nén Jaki Jn070b

1. Tính năng của Van Xiên Mặt Bích Inox 304 DN100 Khí Nén Jaki Jn070b

Van xiên mặt bích Inox 304 DN100 khí nén Jaki JN070B (hay còn gọi là van góc khí nén, angle seat valve) là dòng van công nghiệp điều khiển tự động bằng áp lực khí nén cao cấp. Nhờ sở hữu thiết kế hình chữ Y độc đáo cùng chất liệu cấu tạo vượt trội, sản phẩm mang trong mình nhiều tính năng vận hành vô cùng mạnh mẽ:

• Lưu lượng dòng chảy tối đa: Cấu trúc góc xiên xiên đặc trưng giúp đĩa van nâng cao lên khỏi dòng lưu chất khi mở hoàn toàn. Điều này cho phép lưu chất đi qua một cách thẳng hướng, giảm thiểu ma sát, hạn chế tối đa hiện tượng sụt áp và ngăn ngừa tình trạng búa nước hiệu quả hơn hẳn so với dòng van bướm hay van cầu truyền thống.

• Cơ chế tác động đơn an toàn (Single Acting): Van hoạt động theo nguyên lý tác động đơn, kết hợp trạng thái thường đóng (Normally Closed - NC). Khi không có nguồn khí nén cấp vào đầu điều khiển, lực lò xo bên trong sẽ tự động đẩy đĩa van xuống để đóng chặt cửa van. Tính năng này đóng vai trò như một cơ chế an toàn tối cao, tự động cách ly hệ thống khi xảy ra sự cố mất điện hoặc mất khí nén đột ngột.

• Độ bền bỉ và kháng hóa chất tuyệt vời: Thân van được đúc nguyên khối từ thép không gỉ Inox 304 (CF8) cao cấp, kết hợp với đệm làm kín Teflon (PTFE) giúp thiết bị chịu được sự ăn mòn mạnh mẽ của hóa chất, độ ẩm cao và sự mài mòn cơ học liên tục.

• Tốc độ đóng mở cực nhanh: Nhờ áp lực khí nén tác động trực tiếp lên piston hành trình, van có khả năng chuyển đổi trạng thái từ đóng sang mở (và ngược lại) chỉ trong vòng vài phần mười giây, đáp ứng hoàn hảo các yêu cầu chiết rót hoặc pha trộn tự động cần độ chính xác cao theo thời gian thực.

2. Tác dụng, Hình ảnh thực tế của Van Xiên Mặt Bích Inox 304 DN100 Khí Nén Jaki Jn070b

Tác dụng của sản phẩm trong công nghiệp hiện đại

Trong các dây chuyền sản xuất tự động hóa quy mô lớn, van xiên khí nén DN100 Jaki JN070B đóng vai trò là một "mắt xích" điều khiển lưu lượng cốt lõi. Với kích cỡ định danh lớn DN100 (tương đương đường kính ngoài ống xấp xỉ 114mm), van được ứng dụng để kiểm soát toàn bộ trục cấp năng lượng chính cho nhà máy.

Tác dụng lớn nhất của dòng van này là khả năng vận hành liên tục với tần suất cao (lên tới hàng nghìn lần mỗi ngày) mà không bị kẹt hay rò rỉ. Khi kết hợp với các thiết bị phụ trợ như van điện từ chia khí (Solenoid Valve), công tắc giám sát hành trình (Limit Switch Box), van xiên Jaki JN070B giúp tự động hóa hoàn toàn quy trình đóng ngắt dòng hơi nóng áp lực cao, kiểm soát nguồn nước làm mát dòng chảy lớn hoặc điều phối lượng dầu, khí gas hóa lỏng vào bồn chứa một cách nhịp nhàng và chính xác tuyệt đối.

Hình ảnh thực tế của sản phẩm tại kho hàng

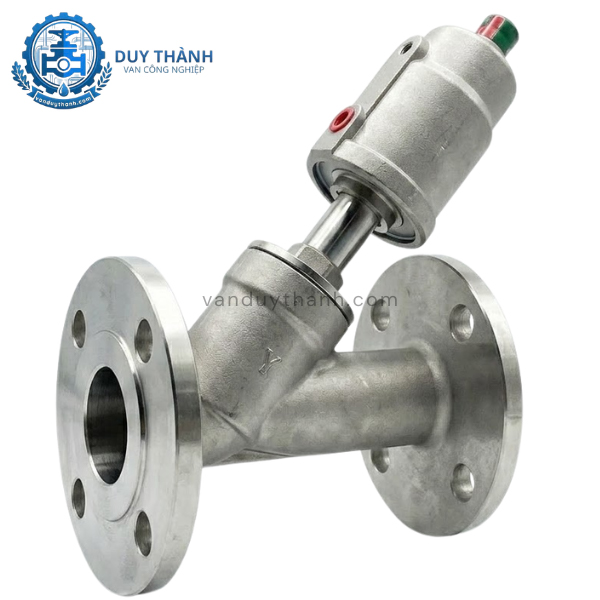

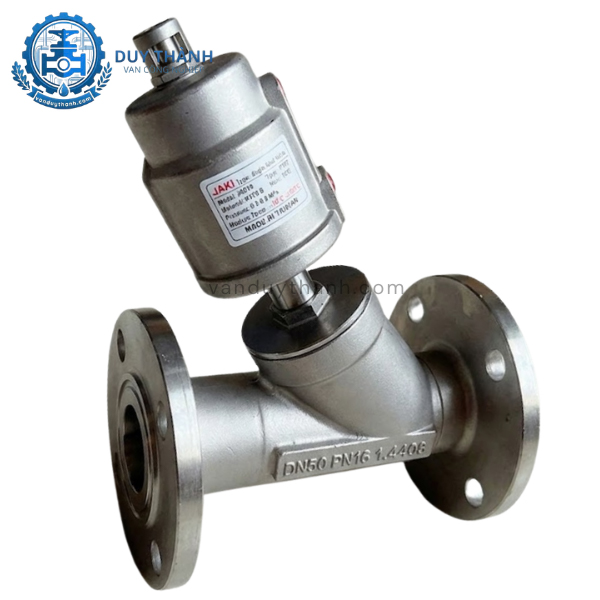

Khi trực tiếp cầm trên tay sản phẩm Van xiên khí nén Jaki JN070B DN100, điểm ấn tượng đầu tiên chính là sự chắc chắn và bề mặt hoàn thiện cực cao. Phần thân Inox 304 có màu bạc sáng đặc trưng, các góc cạnh được bo tròn nhẵn mịn, thể hiện công nghệ đúc áp lực cao tinh xảo. Hai đầu mặt bích được gia công phẳng phiu, các lỗ bulông định vị đồng đều và chính xác.

Phần đầu điều khiển khí nén (Actuator) hình trụ tròn được lắp xiên một góc 45 độ so với trục ống, có hai tùy chọn chất liệu rõ rệt: phiên bản vỏ nhựa bọc cao cấp màu xanh hoặc đen có trọng lượng nhẹ, chống ăn mòn hóa chất bên ngoài; hoặc phiên bản vỏ Inox sáng bóng chịu được lực va đập cơ học mạnh trong các môi trường khắc nghiệt. Trên đầu bộ truyền động có núm hiển thị trạng thái cơ học trực quan (màu đỏ/vàng) giúp kỹ sư dễ dàng quan sát van đang đóng hay mở từ khoảng cách xa.

3. Thông số kỹ thuật của Van Xiên Mặt Bích Inox 304 DN100 Khí Nén Jaki Jn070b

Để hỗ trợ các kỹ sư cơ điện và phòng thu mua lựa chọn đúng tiêu chuẩn thiết kế cho hệ thống đường ống, Van Duy Thành cung cấp bảng thông số kỹ thuật chi tiết của model Jaki JN070B dưới đây:

4. Cấu tạo và hình ảnh của Van Xiên Mặt Bích Inox 304 DN100 Khí Nén Jaki Jn070b

Chi tiết cấu tạo thiết bị

Van xiên khí nén mặt bích Jaki JN070B có cấu tạo cơ khí tích hợp, được chia thành hai phần chính nối liền với nhau: Phần thân van tiếp xúc lưu chất và Phần bầu điều khiển khí nén.

• Thân van (Valve Body): Được chế tạo hoàn toàn từ Inox 304 đúc, thiết kế góc xiên hình chữ Y. Hai đầu đúc liền mặt bích dày dặn theo tiêu chuẩn JIS 10K, DIN hoặc BS nhằm tạo liên kết cố định chắc chắn với đường ống công nghiệp lớn.

• Bộ truyền động khí nén (Pneumatic Actuator): Là phần bầu nằm phía trên, chứa hệ thống piston, xi lanh và một lò xo đàn hồi lực lớn (đối với loại tác động đơn). Bầu khí nén này có thể làm bằng nhựa polyme chịu lực hoặc bằng inox, trên bầu có các cổng ren để kết nối ống dẫn khí nén điều khiển.

• Trục van (Stem): Thanh kim loại bằng Inox 304 nối liền từ piston của bộ truyền động xuống đĩa van, có nhiệm vụ truyền chuyển động tịnh tiến để đóng mở van.

• Đĩa van và Gioăng làm kín (Disc & Seat): Đĩa van bằng inox được bọc hoặc ép chặt một lớp đệm Teflon (PTFE). Khi van đóng, đĩa van sẽ ép chặt vào lòng thân van để chặn đứng dòng lưu chất, nhờ đặc tính của PTFE nên van đóng khít tuyệt đối, không rò rỉ kể cả ở nhiệt độ 200°C.

• Cổ van và Bộ phận làm kín trục (V-ring packing): Nằm giữa thân van và bộ truyền động, bao gồm các vòng đệm Chevron xếp chồng giúp ngăn không cho lưu chất trong đường ống rò rỉ ngược lên phía bầu khí nén dọc theo trục van.

Hình ảnh bóc tách kỹ thuật

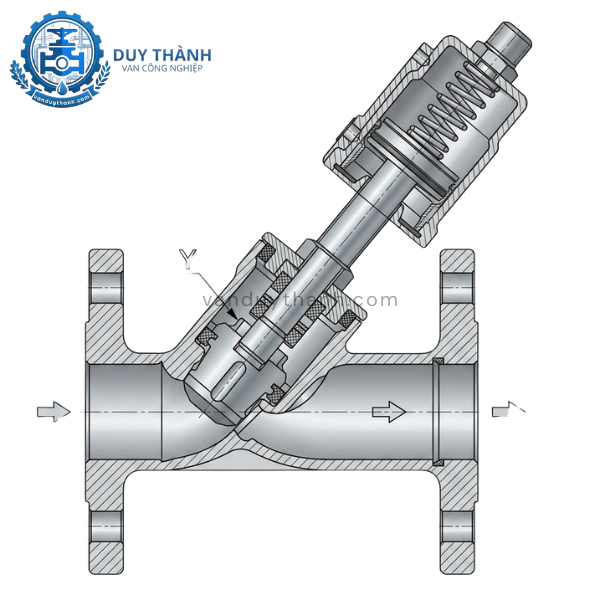

Bản vẽ cấu tạo bóc tách cho thấy góc nghiêng của trục van so với hướng dòng chảy thường duy trì ở mức 45 độ đến 60 độ. Thiết kế thông minh này giúp khoảng không phía dưới đĩa van khi mở ra vô cùng rộng rãi, cho phép các hạt chất rắn nhỏ hoặc lưu chất có độ nhớt cao đi qua một cách dễ dàng mà không bị kẹt lại tại cổ van như các dòng van thông thường.

5. Nguyên lí làm việc của Van Xiên Mặt Bích Inox 304 DN100 Khí Nén Jaki Jn070b

Van xiên mặt bích Jaki JN070B vận hành dựa trên sự cân bằng lực giữa áp lực khí nén điều khiển và lực đàn hồi của lò xo cơ học bên trong bộ truyền động:

• Trạng thái đóng (Mặc định khi không có khí nén): Do đây là dòng van tác động đơn thường đóng (NC), khi chưa cấp khí nén vào bộ điều khiển, lò xo bên trong bầu khí luôn ở trạng thái giãn năng lượng tối đa. Lực lò xo này đẩy piston, trục van và đĩa van chứa gioăng PTFE xuống dưới, ép chặt vào cửa định vị trong thân van. Dòng lưu chất bị chặn đứng hoàn toàn, không thể di chuyển từ cổng vào sang cổng ra.

• Trạng thái mở (Khi cấp khí nén điều khiển): Khi kỹ thuật viên kích hoạt cấp nguồn khí nén (áp lực từ 3 đến 8 bar) thông qua van điện từ vào cổng cấp khí của bầu actuator, áp lực khí nén sẽ thắng được lực nén của lò xo, đẩy piston di chuyển tịnh tiến đi lên. Trục van bị kéo lên theo, kéo theo đĩa van nhấc rời khỏi bệ đỡ. Cửa van mở hoàn toàn, cho phép lưu chất đi qua góc xiên một cách tự do với lưu lượng cực đại.

• Quá trình đóng lại: Khi ngắt nguồn khí nén điều khiển (xả khí ra ngoài), áp lực khí bên trong bầu giảm về 0. Lực đàn hồi của lò xo ngay lập tức bung ra, đẩy piston và trục van trở lại vị trí ban đầu, ép chặt đĩa van để ngắt dòng lưu chất một cách nhanh chóng, kết thúc một chu kỳ làm việc.

6. Môi trường ứng dụng của Van Xiên Mặt Bích Inox 304 DN100 Khí Nén Jaki Jn070b

Nhờ sự kết hợp hoàn hảo giữa vật liệu thép không gỉ SUS304 và gioăng chịu nhiệt cao PTFE, dòng van xiên mặt bích DN100 Jaki JN070B được ứng dụng vô cùng rộng rãi trong những môi trường lưu chất có tính chất khắc nghiệt:

• Hệ thống hơi nóng (Steam): Đây là môi trường ứng dụng phổ biến nhất. Van chịu được nhiệt độ lên đến 200°C của hơi nước bão hòa trong các hệ thống lò hơi, nồi hơi, dây chuyền hấp tiệt trùng, ngành dệt nhuộm, giặt là công nghiệp và sản xuất bao bì carton.

• Hệ thống xử lý nước và hóa chất: Thân inox 304 chống chịu tốt các môi trường nước thô, nước thải chứa hóa chất, dung dịch axit - kiềm loãng, nước muối trong các nhà máy sản xuất linh kiện điện tử, xi mạ hoặc xử lý chất thải công nghiệp.

• Ngành công nghiệp thực phẩm và đồ uống: Đáp ứng các tiêu chuẩn vệ sinh an toàn nghiêm ngặt, van được dùng để đóng mở các đường ống dẫn nước sạch tinh khiết, nước giải khát, bia, sữa, hoặc dầu thực vật trong các nhà máy chế biến thực phẩm.

• Ngành sản xuất giấy và hóa dầu: Thiết kế góc xiên hạn chế kẹt rác giúp van vận hành mượt mà trong môi trường bột giấy lỏng, hệ thống dẫn dầu truyền nhiệt, khí gas hóa lỏng, và các dung môi hữu cơ dễ bay hơi.

7. Hướng dẫn lắp đặt Van Xiên Mặt Bích Inox 304 DN100 Khí Nén Jaki Jn070b

Quy trình lắp đặt dòng van xiên mặt bích kích cỡ lớn DN100 cần được thực hiện cẩn thận và đúng kỹ thuật để đảm bảo van hoạt động ổn định, không bị rò rỉ khí hay lưu chất:

• Bước 1: Kiểm tra trước khi lắp đặt: Vệ sinh sạch sẽ rác, xỉ hàn, bụi bẩn bên trong đường ống và trên bề mặt hai mặt bích. Kiểm tra xem lòng van có vật lạ hay không. Đảm bảo áp lực và nhiệt độ tối đa của hệ thống nằm trong giới hạn cho phép của van (áp dưới 10 bar, nhiệt dưới 200°C).

• Bước 2: Xác định hướng lắp đặt: Quan sát kỹ mũi tên chỉ hướng dòng chảy được đúc nổi trên thân van Inox. Phải lắp đặt sao cho hướng lưu chất đi vào và đi ra trùng với hướng mũi tên này để tối ưu hóa lực đóng mở và độ bền gioăng đệm.

• Bước 3: Đặt gioăng làm kín mặt bích: Chèn một vòng đệm làm kín thích hợp (gioăng cao su chịu nhiệt hoặc gioăng PTFE) giữa mặt bích của van và mặt bích đường ống để ngăn chặn rò rỉ lưu chất ra ngoài.

• Bước 4: Siết chặt bulông mặt bích: Luồn các thanh bulông qua lỗ bích. Thực hiện siết đai ốc một cách từ từ và đối xứng nhau (siết theo hình chữ X) để lực ép dồn đều lên toàn bộ bề mặt, tránh siết lệch làm vênh bích hoặc gây ứng suất kéo gãy tai bích.

• Bước 5: Kết nối nguồn khí nén điều khiển: Nối ống dẫn khí nén từ van điện từ điều hướng vào cổng cấp khí trên bầu Actuator. Sử dụng băng tan hoặc đầu nối nhanh chuẩn kỹ thuật để đảm bảo kín khí tuyệt đối. Sau khi lắp xong, tiến hành test thử đóng mở van vài lần bằng khí nén trước khi cho lưu chất chạy qua hệ thống.

8. Van Duy Thành chuyên cung cấp Van Xiên Mặt Bích Inox 304 DN100 Khí Nén Jaki Jn070b - Hàng mới chuẩn kỹ thuật

Van Duy Thành tự hào là đối tác phân phối uy tín hàng đầu, chuyên cung cấp dòng sản phẩm Van xiên mặt bích Inox 304 DN100 khí nén Jaki JN070B chính hãng tại thị trường Việt Nam. Chúng tôi cam kết toàn bộ sản phẩm xuất kho đều là hàng mới 100%, chuẩn thông số kỹ thuật và có đầy đủ giấy tờ CO, CQ chứng minh nguồn gốc xuất xứ từ Đài Loan, Hàn Quốc, Trung Quốc.

Đến với Van Duy Thành, quý khách hàng sẽ được kỹ thuật viên có kinh nghiệm trực tiếp tư vấn giải pháp và bán hàng trực tiếp không qua trung gian, mang lại giải pháp tối ưu chi phí nhất. Duy Thành áp dụng chính sách bảo hành dài hạn từ 12 tháng trở lên nếu lỗi do nhà sản xuất, đồng thời hỗ trợ giao hàng nhanh chóng, sẵn sàng đồng hành cùng mọi công trình của bạn.
