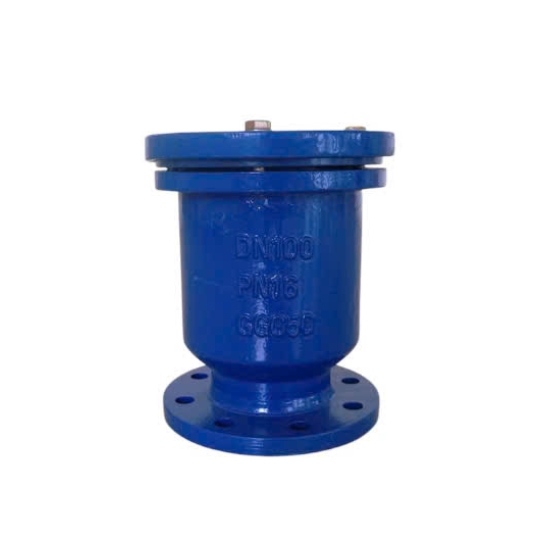

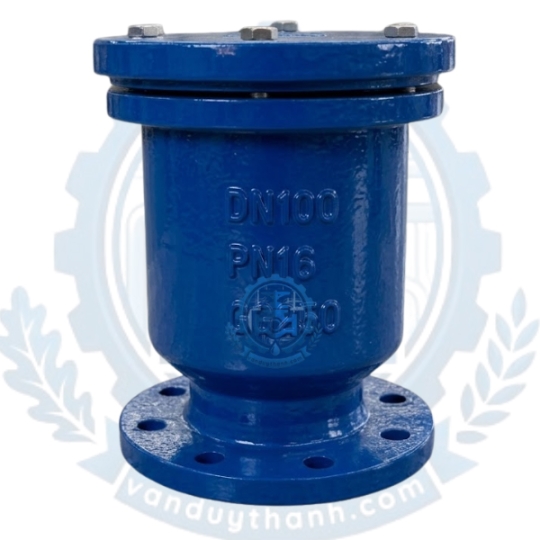

Van Xả Khí Mặt Bích Fig072 Aut Malaysia

1. Tính năng của Van Xả Khí Mặt Bích Fig072 Aut Malaysia

Van xả khí mặt bích Fig072 AUT Malaysia là dòng van xả khí đơn (Single Orifice) được tối ưu hóa cho nhiệm vụ giải phóng khí định kỳ và liên tục. Các tính năng nổi bật của thiết bị bao gồm:

• Xả khí tự động áp lực cao (Dynamic Venting): Khác với các dòng van xả khí thô, Fig072 có khả năng xả các bọt khí nhỏ tích tụ ngay cả khi hệ thống đường ống đang vận hành ở mức áp lực tối đa (lên đến 16 bar).

• Thiết kế đơn lỗ tối ưu (Single Orifice Design): Hệ thống lỗ xả và cơ cấu đòn bẩy phao được tính toán cơ học chính xác, giúp van nhạy bén trước sự thay đổi của mực nước bên trong buồng chứa, ngăn ngừa hiện tượng "ngộp khí" của hệ thống.

• Độ bền cơ học vượt trội: Thân van được làm từ gang cầu, có khả năng chịu được các mức va đập thủy lực và rung lắc mạnh trên hệ thống trục chính mà không lo nứt vỡ.

• Lớp phủ chống bám cặn: Toàn bộ mặt trong và mặt ngoài van được phủ sơn Epoxy tĩnh điện độ dày $\ge$ 250 $\mu$m. Lớp phủ nhẵn bóng này hạn chế tối đa sự bám dính của cặn canxi hoặc rêu tảo làm kẹt phao.

2. Tác dụng của Van Xả Khí Mặt Bích Fig072 Aut Malaysia

Sự xuất hiện của van xả khí đơn Fig072 AUT Malaysia trên đường ống mang lại những lợi ích cốt lõi cho toàn bộ hệ thống trục dẫn:

• Tránh tổn thất áp lực đường ống: Khí bạt tai (túi khí tích tụ) thường làm thu hẹp thiết diện dòng chảy thực tế. Van Fig072 giúp loại bỏ các túi khí này, đảm bảo áp lực và lưu lượng nước ở cuối nguồn ổn định đúng thiết kế.

• Chống hiện tượng búa nước cục bộ: Khi dòng nước chuyển động va đập vào các túi khí nén sẽ tạo ra sóng áp lực dội ngược nguy hiểm. Việc loại bỏ khí giúp dòng chảy êm hơn, bảo vệ các mối nối bích và phụ kiện khác.

• Bảo vệ hệ thống đo lường: Không khí lẫn trong dòng chảy thường làm các thiết bị đo như đồng hồ đo nước, cảm biến lưu lượng bị sai số nghiêm trọng. Van giúp tách khí để thiết bị đo đạt độ chính xác cao nhất.

• Tiết kiệm chi phí bảo trì: Giảm thiểu tối đa tình trạng han gỉ, rỗ bề mặt trong ống (xâm thực) do oxy hóa và bong bóng khí gây ra, kéo dài tuổi thọ tổng thể của công trình.

3. Thông số kỹ thuật chi tiết của van xả khí Fig072

Bảng thông số kỹ thuật dưới đây thể hiện các chỉ số tiêu chuẩn của dòng sản phẩm Fig072 được kiểm định nghiêm ngặt trước khi xuất xưởng:

4. Cấu tạo của van xả khí mặt bích Fig072 AUT Malaysia

Sản phẩm có kết cấu tinh gọn, cơ chế truyền động trực tiếp với các bộ phận chính bao gồm:

4.1. Thân van và nắp van

Được đúc liền khối từ gang cầu GGG50. Phần chân van thiết kế mặt bích vát cạnh chuẩn xác giúp dễ dàng bắt bu-lông với đường ống. Nắp van có thể tháo rời thông qua các bu-lông gá, thuận tiện cho việc bảo dưỡng định kỳ.

4.2. Quả phao và cơ cấu đòn bẩy

Quả phao hình cầu hoặc trụ tròn được làm bằng Inox 304, có trọng lượng riêng nhẹ hơn nước nhưng kết cấu chịu áp cực tốt. Phao được nối với một trục đòn bẩy nhỏ dẫn hướng trực tiếp lên nút bịt cao su ở lỗ xả.

4.3. Lỗ xả khí nhỏ (Small Orifice)

Nằm ở vị trí cao nhất trên nắp van. Kích thước lỗ xả nhỏ giúp kiểm soát tốc độ thoát khí ổn định, không gây sụt áp đột ngột cho hệ thống nước đang chạy.

4.4. Bộ phận làm kín (Seat & Gasket)

Gồm gioăng cao su EPDM bền bỉ bao quanh miệng lỗ xả. Khi phao đẩy lên, nút cao su sẽ ép chặt vào vị trí này để chống rò rỉ nước tuyệt đối.

5. Nguyên lý làm việc của Van Xả Khí Mặt Bích Fig072 Aut Malaysia

Van xả khí đơn mặt bích Fig072 vận hành hoàn toàn tự động dựa trên nguyên lý lực đẩy Archimedes và sự chênh lệch tỷ trọng giữa nước và khí:

• Khi đường ống chứa đầy nước: Nước tràn vào khoang chứa của van xả khí, lực đẩy thủy lực nâng quả phao dịch chuyển lên trên. Thông qua cơ cấu đòn bẩy, phao ép chặt nút đệm cao su vào lỗ xả khí trên nắp van. Lúc này van đóng hoàn toàn, giữ cho nước không bị rò rỉ ra ngoài.

• Khi xuất hiện bong bóng khí: Trong quá trình vận hành, không khí hòa tan tách ra khỏi nước và nhẹ hơn nên tự động bay lên tụ lại ở điểm cao nhất (chính là buồng van). Khi lượng khí tích tụ tăng dần, nó chiếm chỗ của nước và đẩy mực nước trong buồng van hạ xuống.

• Quá trình xả khí diễn ra: Mực nước hạ thấp khiến quả phao mất lực nâng và chìm xuống theo. Cơ cấu đòn bẩy kéo nút cao su rời khỏi lỗ xả, tạo khe hở cho khí áp lực cao thoát ra ngoài môi trường.

• Chu kỳ lặp lại: Sau khi lượng khí thoát hết, nước lại dâng lên trong buồng van, đẩy phao nổi lên và đóng chặt lỗ xả lại, bắt đầu một chu kỳ làm việc mới.

6. Môi trường ứng dụng của Van Xả Khí Mặt Bích Fig072 Aut Malaysia

Van xả khí đơn mặt bích Fig072 AUT là thiết bị không thể thiếu trong các công trình kỹ thuật chất lỏng:

• Đường ống cấp nước sạch: Ứng dụng tại các trạm bơm, trục ống dẫn nước chính của nhà máy nước sạch đô thị và khu công nghiệp.

• Hệ thống HVAC và Chiller: Lắp trên các đường ống tuần hoàn nước lạnh, nước nóng trung tâm của các tòa nhà cao tầng để ngăn chặn hiện tượng lọt khí gây giảm hiệu suất làm lạnh/sưởi ấm.

• Hệ thống PCCC: Lắp tại các góc cao của mạng lưới ống cứu hỏa, đảm bảo khi có sự cố, nước được đẩy đi ngay lập tức mà không bị cản trở bởi các bọt khí.

• Hệ thống tưới tiêu công nghệ cao: Lắp đặt trong các mạng lưới ống dẫn nước nông nghiệp quy mô lớn để bảo vệ đường ống phân phối.

7. Hướng dẫn lắp đặt Van Xả Khí Mặt Bích Fig072 Aut Malaysia

Để thiết bị hoạt động tối ưu hiệu năng xả khí, quá trình lắp đặt cần tuân thủ nghiêm ngặt các bước sau:

• Xác định vị trí: Van phải được lắp tại điểm cao nhất của phân đoạn đường ống, hoặc ngay sau các van giảm áp, van chặn – nơi khí dễ bị tích tụ nhất.

• Hướng lắp đặt: Phải lắp van theo phương thẳng đứng 90°. Tuyệt đối không lắp nghiêng, lắp ngang hoặc quay ngược nắp xuống đất vì cơ chế phao nổi sẽ bị vô hiệu hóa.

• Sử dụng van cô lập: Luôn luôn lắp một van cổng hoặc van bi có kích cỡ tương đương ngay phía trước (phía dưới) van xả khí. Việc này giúp cách ly van xả khí khi cần tháo ra vệ sinh mà không phải xả cạn toàn bộ trục đường ống chính.

• Làm sạch đường ống: Trước khi siết bích, phải súc rửa đường ống để loại bỏ mạt sắt, cát, băng tan bám bên trong, tránh để chúng lọt vào buồng van gây kẹt phao.

• Siết mặt bích: Lót gioăng cao su EPDM giữa hai mặt bích, siết đều các bu-lông theo hình ngôi sao (đối xứng) để đảm bảo độ kín và tránh ứng suất vặn làm nứt tai bích.

8. Những lỗi thường gặp và cách khắc phục của Van Xả Khí Mặt Bích Fig072 Aut Malaysia

• Van bị chảy nước giọt liên tục ở đầu xả:

  • Nguyên nhân: Do nguồn nước có cặn bẩn bám vào gioăng cao su ở lỗ xả, hoặc phao bị kẹt không nổi hết hành trình.

  • Khắc phục: Khóa van chặn bên dưới, tháo nắp van Fig072, dùng nước sạch vệ sinh phần đệm cao su và cơ cấu đòn bẩy phao rồi lắp lại.

• Van không xả được khí (Hệ thống bị tắc khí):

  • Nguyên nhân: Áp lực hệ thống vượt quá giới hạn chịu đựng của van (> 16 bar), khiến áp lực nước khóa chặt phao không cho hạ xuống; hoặc phao bị thủng, ngập nước nên luôn ở đáy van.

  • Khắc phục: Kiểm tra áp suất thực tế của đường ống. Tháo van kiểm tra quả phao, nếu phao Inox bị lọt nước bên trong thì cần thay phao mới.

• Hiện tượng rò rỉ ở mối nối mặt bích:

  • Nguyên nhân: Do gioăng bích bị lệch, bu-lông siết không đều lực hoặc áp lực vượt bạt tiêu chuẩn mặt bích.

  • Khắc phục: Siết đều lại các bu-lông. Nếu không hết, cần thay thế gioăng mặt bích mới.

9. Van Duy Thành chuyên cung cấp Van Xả Khí Mặt Bích Fig072 Aut Malaysia

Công ty Van Duy Thành là đối tác phân phối uy tín lâu năm các dòng van công nghiệp chính hãng AUT Valve Malaysia tại thị trường Việt Nam. Chúng tôi cam kết mang đến giải pháp vật tư tối ưu cho công trình của bạn.

• Sản phẩm chất lượng cao: Hàng nhập khẩu nguyên chiếc từ Malaysia, đầy đủ chứng chỉ CO, CQ, Catalog chi tiết.

• Giá thành tối ưu: Chính sách giá gốc từ nhà phân phối, chiết khấu thương mại cực cao cho các dự án và đại lý.

• Giao hàng nhanh chóng: Hàng luôn sẵn kho với đầy đủ kích cỡ, hỗ trợ giao hàng tận nơi trên toàn quốc.

• Tư vấn kỹ thuật 24/7: Đội ngũ kỹ sư giàu kinh nghiệm sẵn sàng hỗ trợ giải đáp mọi thắc mắc về lắp đặt và vận hành.

Mọi yêu cầu tư vấn kỹ thuật và nhận báo giá ưu đãi cho sản phẩm van xả khí mặt bích Fig072 AUT Malaysia, xin vui lòng liên hệ:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com

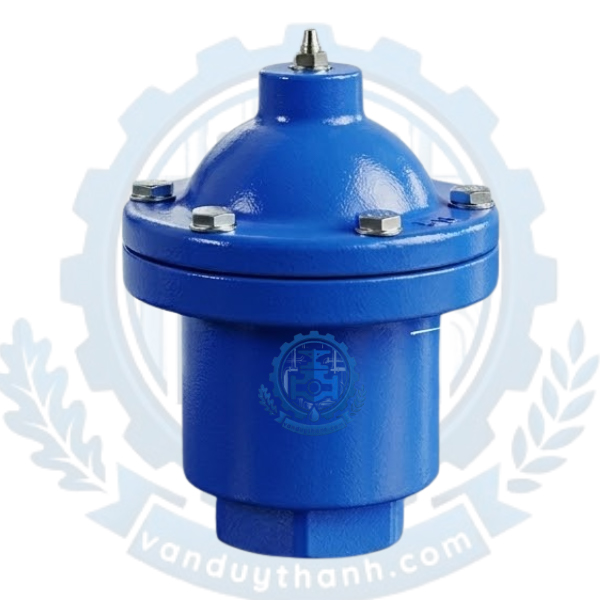

►XEM THÊM: Van Xả Khí Nối Ren Fig071 Aut Malaysia
