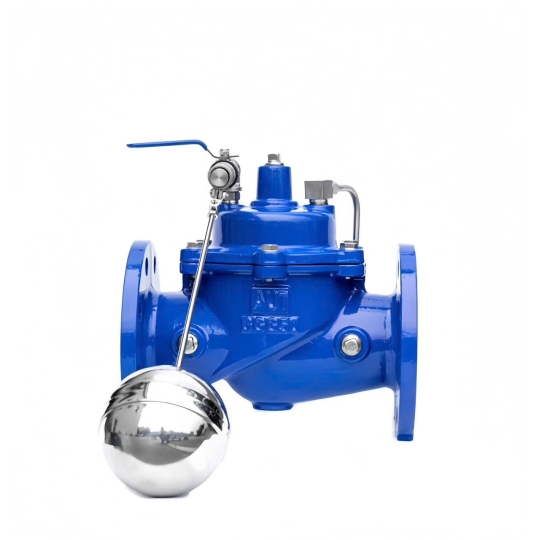

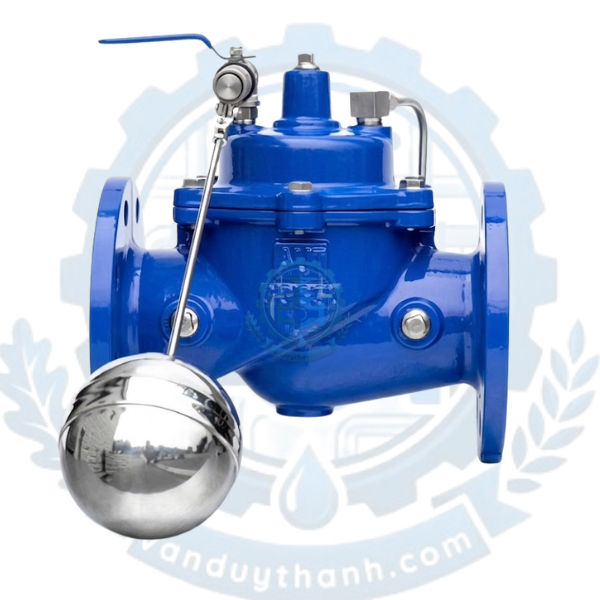

Van Phao Mặt Bích Aut Fig09 Malaysia

1. Tính năng của Van Phao Mặt Bích Aut Fig09 Malaysia

Van phao mặt bích AUT Fig09 Malaysia là dòng van thủy lực tự động cao cấp, được thiết kế để kiểm soát mực nước trong các bể chứa, tháp nước và hồ chứa một cách chính xác. Sản phẩm sở hữu nhiều tính năng vượt trội:

• Tự động hoá hoàn toàn: Van hoạt động dựa trên áp lực dòng chảy và sự lên xuống của mực nước mà không cần nguồn điện hay lực tác động thủ công từ con người.

• Độ bền bỉ và chống ăn mòn cao: Thân van được làm bằng gang cầu chắc chắn, bên ngoài phủ lớp sơn Epoxy chống rỉ sét dày ~ 250 µm. Bóng phao và hệ thống cần trục bằng Inox 304 giúp chống ăn mòn tuyệt đối trong môi trường nước.

• Vận hành êm ái, giảm thiểu va đập thủy lực: Nhờ thiết kế dạng màng (diaphragm) điều tiết thông minh, van đóng mở từ từ, giúp triệt tiêu hiện tượng búa nước (water hammer) gây hại cho hệ thống đường ống.

• Khả năng chịu áp lực tốt: Van đáp ứng tiêu chuẩn áp lực PN16, hoạt động ổn định ngay cả trong các hệ thống cấp nước cao áp của tòa nhà cao tầng.

2. Tác dụng của Van Phao Mặt Bích Aut Fig09 Malaysia

Trong các hệ thống cấp thoát nước hiện đại, van phao AUT Fig09 đóng vai trò điều tiết cốt lõi:

• Chống tràn bể chứa: Khi nước đạt đến mực nước định sẵn, phao nổi lên sẽ truyền lực đóng van, ngăn chặn tuyệt đối tình trạng tràn nước gây lãng phí và hư hại hạ tầng xung quanh.

• Chống cạn và bảo vệ bơm: Van tự động mở ra khi mực nước hạ thấp để bổ sung nước kịp thời, đảm bảo các nguồn cấp luôn sẵn sàng và ngăn ngừa tình trạng máy bơm chạy khô gây cháy nổ.

• Ổn định áp suất hệ thống: Bằng việc duy trì mực nước cố định, van giúp áp suất thủy tĩnh trong mạng lưới cấp nước luôn ở mức cân bằng, vận hành nhịp nhàng.

3. Thông số kỹ thuật chi tiết của Van Phao Mặt Bích Aut Fig09 Malaysia

4. Cấu tạo của Van Phao Mặt Bích Aut Fig09 Malaysia

Van phao AUT Fig09 được cấu thành từ các bộ phận chính sau:

4.1. Thân van và nắp van (Body & Bonnet)

Được đúc từ gang cầu chất lượng cao, chịu được ngoại lực lớn và áp suất cao. Phần thân thiết kế dạng chữ Y hoặc dạng bầu giúp tối ưu hóa dòng chảy, giảm thiểu tổn thất áp suất khi nước đi qua.

4.2. Bộ phận điều khiển thủy lực (Màng van & Lò xo)

Màng van làm bằng cao su EPDM có độ đàn hồi cao, kết hợp với lò xo inox nằm trong khoang nắp van. Đây là bộ phận trực tiếp thực hiện hành trình đóng/mở cửa van dựa trên sự chênh lệch áp suất.

4.3. Cụm van phao phụ (Pilot Valve) và Bóng phao

• Van phao phụ (Van pilot): Được gắn bên ngoài hoặc kết nối qua ống dẫn, đóng vai trò điều hướng dòng nước vào/ra khỏi khoang nắp van.

• Bóng phao và cần phao: Được làm hoàn toàn từ Inox 304. Khi mực nước thay đổi, bóng phao di chuyển lên xuống kéo theo cần phao để đóng hoặc mở van pilot.

5. Nguyên lí làm việc của Van Phao Mặt Bích Aut Fig09 Malaysia

Van hoạt động dựa trên nguyên lý chênh lệch áp suất thủy lực giữa khoang trên màng van và áp suất dòng chảy đầu vào:

• Quá trình mở van (Xả nước vào bể): Khi mực nước trong bể hạ xuống thấp, bóng phao hạ theo → Van phao phụ (Pilot) mở ra → Nước từ khoang trên màng van được xả ra ngoài bể → Áp suất khoang trên giảm xuống thấp hơn áp suất đầu vào → Áp lực dòng nước chính đẩy màng van lên trên → Van mở hoàn toàn để nước chảy vào bể.

• Quá trình đóng van (Ngắt nước): Khi nước đầy bể, bóng phao nổi lên → Van phao phụ (Pilot) bị đóng lại → Nước từ đường ống đi qua ống dẫn pilot tích tụ lại trong khoang trên màng van → Áp suất khoang trên tăng cao bằng áp suất đầu vào, kết hợp lực ép của lò xo → Đẩy màng van đi xuống ép chặt vào ghế van → Van đóng hoàn toàn, chặn dòng nước lại.

6. Môi trường ứng dụng của Van Phao Mặt Bích Aut Fig09 Malaysia

Nhờ cấu tạo từ vật liệu cao cấp và tiêu chuẩn kỹ thuật khắt khe, van được ứng dụng rộng rãi trong:

• Hệ thống tòa nhà, chung cư: Lắp đặt tại các bể chứa nước ngầm hoặc bể nước mái của các tòa nhà cao tầng, khu đô thị.

• Nhà máy công nghiệp: Sử dụng trong các hồ chứa nước sản xuất, hệ thống làm mát trung tâm, tháp giải nhiệt (Cooling tower).

• Hệ thống PCCC: Duy trì lượng nước dự trữ luôn đầy trong các bể nước phục vụ cứu hỏa.

• Hệ thống xử lý và cấp nước sạch: Các nhà mạng cấp nước đô thị, nhà máy xử lý nước sạch công cộng.

7. Hướng dẫn lắp đặt của Van Phao Mặt Bích Aut Fig09 Malaysia

Để van vận hành ổn định và kéo dài tuổi thọ, quy trình lắp đặt cần tuân thủ các bước sau:

• Bước 1: Làm sạch đường ống: Trước khi lắp đặt, cần sục rửa kỹ đường ống để loại bỏ cát, xỉ hàn, rác thải nhằm tránh làm rách màng van hoặc tắc nghẽn van pilot.

• Bước 2: Xác định hướng dòng chảy: Lắp đặt van theo đúng chiều mũi tên được đúc nổi trên thân van (hướng dòng chảy từ nguồn vào bể).

• Bước 3: Lắp đặt van y lọc (Y-Strainer): Nên lắp một van y lọc phía trước van phao để giữ lại cặn bẩn, bảo vệ cụm điều khiển pilot ổn định.

• Bước 4: Định vị bóng phao: Lắp đặt cụm van pilot và bóng phao vào vị trí mực nước cần ngắt. Đảm bảo không gian xung quanh bóng phao thông thoáng, không bị vướng vào thành bể hay các thiết bị khác.

• Bước 5: Kết nối mặt bích: Đặt gioăng cao su đệm giữa mặt bích van và mặt bích đường ống, siết đều các bu-lông theo vòng tròn đối xứng để tránh hiện tượng lệch tâm gây rò rỉ.

8. Những lỗi thường gặp và cách khắc phục của Van Phao Mặt Bích Aut Fig09 Malaysia

9. Van Duy Thành chuyên cung cấp Van Phao Mặt Bích Aut Fig09 Malaysia

Van Duy Thành tự hào là đơn vị uy tín hàng đầu chuyên nhập khẩu và phân phối dòng sản phẩm Van phao mặt bích AUT Fig09 Malaysia tại thị trường Việt Nam. Chúng tôi cam kết mang đến cho quý khách hàng:

• Sản phẩm chính hãng 100% từ thương hiệu AUT Malaysia, đầy đủ chứng chỉ CO, CQ.

• Hàng luôn sẵn kho với đầy đủ các kích cỡ từ DN50 đến DN300, đáp ứng nhanh mọi tiến độ công trình.

• Chính sách giá cạnh tranh nhất thị trường, chiết khấu cực tốt cho các nhà thầu và dự án lớn.

• Chế độ bảo hành dài hạn lên đến 12 tháng, hỗ trợ kỹ thuật tận tình 24/7.

Quý khách hàng có nhu cầu nhận báo giá hoặc tư vấn kỹ thuật chuyên sâu, xin vui lòng liên hệ trực tiếp với chúng tôi qua thông tin sau:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com
