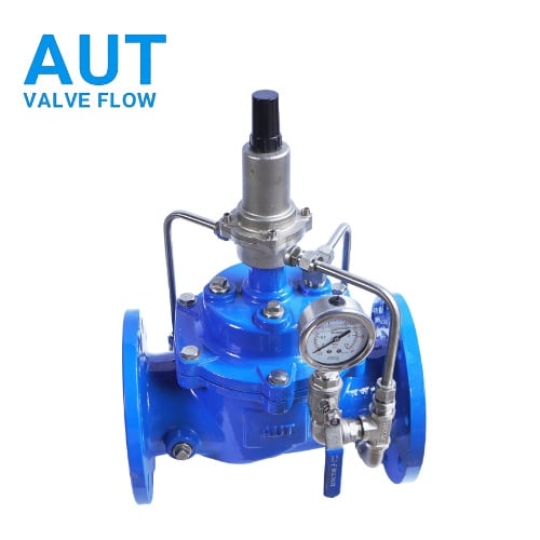

Van An Toàn Mặt Bích Aut Fig08 Malaysia

1. Tính năng của Van An Toàn Mặt Bích Aut Fig08 Malaysia

Van an toàn mặt bích AUT Fig08 Malaysia là thiết bị bảo vệ thủy lực dạng màng, hoạt động tự động giúp kiểm soát và giới hạn áp suất trong hệ thống đường ống. Sản phẩm sở hữu các tính năng kỹ thuật vượt trội:

• Tự động xả áp chính xác: Hoạt động hoàn toàn bằng cơ chế thủy lực và lực đàn hồi lò xo. Khi áp suất hệ thống vượt quá ngưỡng cài đặt an toàn, van tự động mở ra để xả bớt lưu chất, đưa áp suất về mức an toàn mà không cần điện năng.

• Thiết kế giảm thiểu búa nước: Nhờ cấu tạo hệ thống pilot điều khiển thông minh, quá trình đóng lại của van diễn ra từ từ và êm ái, ngăn chặn hiện tượng búa nước ngược dòng gây sốc cho hệ thống đường ống.

• Độ bền và chống chịu cơ học cao: Thân van được làm từ gang cầu chịu lực tốt kết hợp với lớp sơn phủ bảo vệ Epoxy dày $\ge$ 250 $\mu$m, giúp thiết bị không bị rỉ sét hay ăn mòn bởi các tác động của môi trường.

• Dễ dàng thay đổi áp suất cài đặt: Cụm pilot điều chỉnh được thiết kế trực quan, cho phép kỹ thuật viên dễ dàng tăng hoặc giảm áp suất xả an toàn chỉ bằng thao tác vặn vít định vị.

2. Tác dụng của Van An Toàn Mặt Bích Aut Fig08 Malaysia

Trong bất kỳ hệ thống truyền dẫn chất lỏng nào, sự tăng áp đột ngột luôn là mối hiểm họa lớn. Van an toàn AUT Fig08 đóng vai trò như một "lá chắn" cuối cùng:

• Bảo vệ đường ống khỏi nguy cơ nổ vỡ: Khi các van chặn phía sau bị đóng đột ngột hoặc máy bơm tăng áp hoạt động quá công suất, áp suất tăng cao sẽ được xả ra ngoài thông qua van an toàn, cứu nguy cho toàn bộ hệ thống đường ống.

• Bảo vệ các thiết bị đắt tiền: Giúp các thiết bị như máy bơm, bình tích áp, van giảm áp và các đồng hồ đo lường không phải chịu một áp lực vượt ngưỡng, kéo dài tuổi thọ vận hành cho toàn hệ thống.

• Duy trì áp suất ổn định: Đảm bảo áp suất vận hành bên trong mạng lưới luôn nằm trong dải cho phép, giúp hệ thống vận hành an toàn, liên tục và giảm thiểu rủi ro tai nạn lao động.

3. Thông số kỹ thuật chi tiết của Van An Toàn Mặt Bích Aut Fig08 Malaysia

4. Cấu tạo của Van An Toàn Mặt Bích Aut Fig08 Malaysia

Van an toàn AUT Fig08 được thiết kế dạng van thủy lực kết hợp hệ thống pilot, bao gồm các bộ phận nền tảng sau:

4.1. Thân van chính (Main Valve)

Đúc từ gang cầu cao cấp chịu áp lực cao. Bên trong gồm ghế van, đĩa van nối liền với màng cao su EPDM. Màng van phân chia phần thớ nắp trên và thớ dòng chảy bên dưới, đóng vai trò co giãn để nâng hạ đĩa van.

4.2. Cụm Pilot an toàn (Sustaining/Relief Pilot)

Là bộ phận cảm biến áp suất của van. Bên trong pilot chứa một lò xo chịu lực dày và vít điều chỉnh. Cụm pilot này kết nối trực tiếp với khoang chứa trên nắp van chính và đường ống đầu vào để cảm nhận sự thay đổi áp suất một cách nhạy bén.

4.3. Hệ thống ống dẫn và đồng hồ áp suất

• Ống dẫn thủy lực: Kết nối lưu chất giữa các khoang van và cụm pilot.

• Đồng hồ đo áp: Giúp hiển thị trực quan áp suất hiện tại trong đường ống để kỹ thuật viên dễ dàng căn chỉnh vít áp lực.

5. Nguyên lí làm việc của Van An Toàn Mặt Bích Aut Fig08 Malaysia

Van hoạt động dựa trên nguyên lý cân bằng thủy lực giữa áp suất đường ống đầu vào và lực lò xo được thiết lập trên cụm pilot:

• Trạng thái đóng (Áp suất bình thường): Khi áp suất đường ống thấp hơn mức cài đặt của van an toàn, lò xo trên cụm pilot ép chặt giữ cho pilot đóng → Nước đi vào khoang trên nắp van chính không có đường thoát ra → Áp suất khoang trên tăng cao kết hợp lực lò xo van chính ép chặt màng van xuống ghế van → Van đóng hoàn toàn.

• Trạng thái mở xả áp (Áp suất vượt ngưỡng): Khi áp suất hệ thống tăng cao vượt quá mức cài đặt an toàn → Áp lực nước thắng lực lò xo của cụm pilot → Pilot mở ra → Nước từ khoang trên nắp van chính lập tức được xả ra ngoài (về bể chứa hoặc đường ống xả) → Áp suất khoang nắp trên giảm mạnh → Áp lực nước đầu vào đẩy màng van chính nâng lên → Van mở ra để xả bớt lượng nước thừa, hạ áp hệ thống. Khi áp suất hạ về mức an toàn, pilot đóng lại và van chính cũng từ từ đóng theo.

6. Môi trường ứng dụng của Van An Toàn Mặt Bích Aut Fig08 Malaysia

Nhờ cơ chế vận hành chính xác và vật liệu cao cấp, van được ứng dụng rộng rãi tại:

• Hệ thống Phòng cháy chữa cháy (PCCC): Lắp đặt phổ biến trên đường ống bypass cạnh cụm máy bơm cứu hỏa. Khi bơm chạy kiểm tra hoặc áp suất tăng quá cao, van sẽ xả nước ngược về bể chứa để bảo vệ đường ống.

• Trạm bơm cấp nước đô thị: Bảo vệ các trục ống chính dẫn nước sạch từ nhà máy đến các khu dân cư tránh hiện tượng tăng áp đột ngột.

• Hệ thống nhà cao tầng: Lắp đặt tại các tầng hầm, khu kỹ thuật nước của các tòa chung cư, trung tâm thương mại nhằm kiểm soát áp suất thủy tĩnh.

• Các khu công nghiệp, nhà máy: Bảo vệ hệ thống đường ống dẫn nước giải nhiệt, nước phục vụ dây chuyền sản xuất.

7. Hướng dẫn lắp đặt của Van An Toàn Mặt Bích Aut Fig08 Malaysia

Lắp đặt van an toàn đúng kỹ thuật quyết định trực tiếp đến khả năng bảo vệ của thiết bị khi gặp sự cố:

• Bước 1: Làm sạch hệ thống: Sục rửa đường ống kỹ lưỡng để loại bỏ hoàn toàn cát sỏi, xỉ hàn bám bên trong trước khi đưa van vào vị trí.

• Bước 2: Vị trí lắp đặt: Van thường được lắp trên một nhánh rẽ (đường bypass) từ đường ống chính dẫn hướng về bể chứa hoặc đường thoát nước xả.

• Bước 3: Đúng chiều mũi tên: Đặt van sao cho chiều mũi tên đúc nổi trên thân van hướng về phía đường xả ra ngoài.

• Bước 4: Kết nối mặt bích: Đặt gioăng cao su đệm giữa mặt bích van và bích ống, siết đều các bu-lông đối xứng để đảm bảo không bị vênh, rò rỉ lưu chất.

• Bước 5: Cài đặt áp suất thực tế: Cho hệ thống chạy thử ở áp suất mong muốn. Nới lỏng đai ốc khóa trên cụm pilot, vặn vít điều chỉnh (Vặn theo chiều kim đồng hồ là TĂNG áp suất xả, ngược chiều kim đồng hồ là GIẢM áp suất xả) cho đến khi van bắt đầu mở xả tại đúng điểm áp suất yêu cầu, sau đó siết chặt đai ốc khóa.

8. Những lỗi thường gặp và cách khắc phục của Van An Toàn Mặt Bích Aut Fig08 Malaysia

9. Van Duy Thành chuyên cung cấp Van An Toàn Mặt Bích Aut Fig08 Malaysia

Nếu bạn đang tìm kiếm một giải pháp bảo vệ hệ thống đường ống tối ưu, Van Duy Thành là địa chỉ phân phối Van an toàn mặt bích AUT Fig08 Malaysia chính hãng đáng tin cậy hàng đầu. Chúng tôi cam kết:

• Sản phẩm nhập khẩu chính ngạch 100% từ Malaysia, đầy đủ giấy tờ CO, CQ rõ ràng nguồn gốc.

• Hàng luôn có sẵn kho từ kích cỡ DN50 đến DN300, kiểm định nghiêm ngặt chất lượng trước khi bàn giao.

• Mức giá tốt nhất thị trường, chính sách chiết khấu sâu cho các nhà thầu thi công cơ điện và công trình PCCC.

• Bảo hành chính hãng 12 tháng, hỗ trợ tư vấn kỹ thuật và hướng dẫn cài đặt áp suất tận tình từ đội ngũ chuyên môn.

Mọi thông tin chi tiết về sản phẩm và yêu cầu báo giá ưu đãi, xin vui lòng liên hệ:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com
