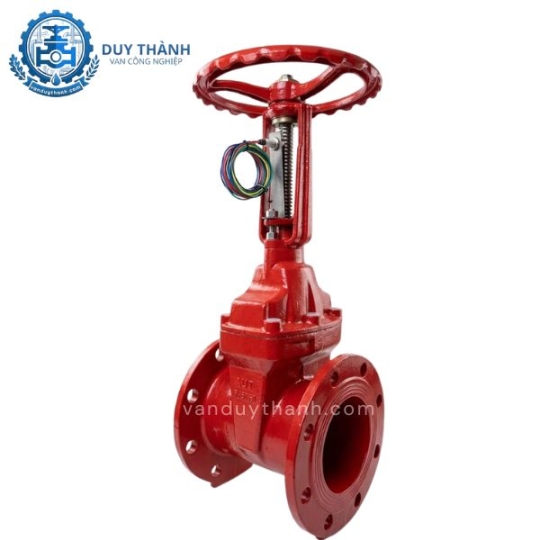

Van Cổng Ty Nổi Tín Hiệu Điện AUT FIG015

1. Tính năng của Van Cổng Ty Nổi Tín Hiệu Điện AUT FIG015

Van cổng ty nổi tín hiệu điện AUT Fig015 Malaysia là dòng van chặn cao cấp được thiết kế chuyên biệt cho các hệ thống an toàn và PCCC công nghiệp. Sản phẩm kết hợp hoàn hảo giữa kết cấu cơ khí chính xác và bộ cảm biến giám sát thông minh:

• Giám sát trạng thái từ xa (Tín hiệu điện): Van được tích hợp một hộp công tắc giám sát hành trình (Supervisory Switch). Khi van dịch chuyển trạng thái đóng hoặc mở, công tắc sẽ truyền tín hiệu điện về tủ điều khiển trung tâm PCCC, giúp người quản lý biết chính xác van đang đóng hay mở mà không cần đến tận nơi kiểm tra.

• Trực quan hóa trạng thái bằng cơ học (Ty nổi): Với thiết kế ty nổi (Rising Stem), khi mở van, phần trục ty sẽ tịnh tiến trồi lên cao ra khỏi vô lăng tay quay. Điều này giúp kỹ thuật viên tại hiện trường dễ dàng nhận biết trạng thái đóng/mở của van từ xa bằng mắt thường.

• Độ kín khít tuyệt đối 100%: Cánh van dạng hình nêm đúc bằng gang cầu và bọc phủ hoàn toàn bằng lớp cao su EPDM đàn hồi tốt. Khi đóng van, lớp cao su mềm bị ép chặt vào lòng van phẳng, chặn đứng hoàn toàn dòng nước, không gây rò rỉ.

• Lòng van phẳng tối ưu dòng chảy: Thiết kế lòng van phẳng hoàn toàn ở đáy (Full Bore), không có rãnh lõm tụ cặn bẩn, giúp lưu chất lưu thông 100% lưu lượng, giảm thiểu tổn thất áp suất và triệt tiêu nguy cơ kẹt rác.

2. Tác dụng của Van Cổng Ty Nổi Tín Hiệu Điện AUT FIG015

Trong các hệ thống chữa cháy tự động (như hệ thống Sprinkler hoặc hệ thống Deluge), van cổng tín hiệu điện AUT Fig015 đóng vai trò cực kỳ then chốt:

• Chống tắc nghẽn nguồn nước chữa cháy: Van thường được lắp đặt trên các đường ống cấp nước chính trước các thiết bị như van báo động (Alarm Valve), van xả tràn (Deluge Valve) hoặc các trục ống đứng. Việc tích hợp tín hiệu điện giúp ngăn ngừa tình trạng vô tình đóng van do sơ suất của con người, đảm bảo nguồn nước luôn sẵn sàng 24/7 để dập lửa khi xảy ra hỏa hoạn.

• Cảnh báo xâm nhập hoặc phá hoại hệ thống: Nếu có bất kỳ hành vi tự ý đóng/mở van trái phép nào tại hiện trường, hộp tín hiệu sẽ lập tức kích hoạt báo động về phòng trung tâm điều khiển, giúp lực lượng an ninh can thiệp kịp thời.

• Cô lập phân khu phục vụ bảo trì: Khi cần sửa chữa một phân khu hoặc một tầng của tòa nhà, van giúp cô lập chính xác khu vực đó mà không làm ảnh hưởng đến áp lực nước trực chiến của các khu vực khác trong hệ thống.

3. Thông số kỹ thuật của Van Cổng Ty Nổi Tín Hiệu Điện AUT FIG015

4. Cấu tạo của Van Cổng Ty Nổi Tín Hiệu Điện AUT FIG015

Cấu tạo cơ khí của AUT Fig015 vô cùng chắc chắn và đồng bộ, bao gồm các thành phần chính:

4.1. Phần cơ khí thân van

• Thân và nắp van (Body & Bonnet): Được đúc hoàn toàn bằng gang cầu GGG50, phủ lớp sơn Epoxy tĩnh điện màu đỏ dày dặn chống rỉ sét, chịu được môi trường độ ẩm cao của phòng bơm.

• Trục van nổi (Rising Stem): Trục van làm bằng thép không gỉ được gia công ren lộ ra ngoài ở phía trên vô lăng tay quay. Khi quay vô lăng, trục van sẽ di chuyển tịnh tiến lên trên.

• Lá van bọc cao su (Resilient Wedge): Lá van hình nêm đúc gang bọc cao su EPDM, có đai ốc trục bằng đồng gắn cố định bên trên để ăn khớp với trục van.

4.2. Phần hộp tín hiệu điện giám sát

• Hộp công tắc (Switch Box): Được gắn cố định ngay phía trên nắp van hoặc cổ trục vô lăng. Bên trong chứa các công tắc hành trình dạng cơ học hoặc cảm biến từ.

• Trục định vị tín hiệu: Khi trục van tịnh tiến lên hoặc xuống, nó sẽ tác động vào thanh gạt hoặc cảm biến của hộp tín hiệu để thay đổi trạng thái đóng/mở của tiếp điểm điện (NO sang NC hoặc ngược lại), gửi dữ liệu về tủ điều khiển trung tâm.

5. Nguyên lí làm việc của Van Cổng Ty Nổi Tín Hiệu Điện AUT FIG015

Sự kết hợp giữa chuyển động cơ học hành trình ty nổi và sự thay đổi tiếp điểm điện tạo nên nguyên lý vận hành của AUT Fig015:

• Quá trình mở van: Khi người vận hành xoay vô lăng ngược chiều kim đồng hồ, vô lăng sẽ quay cố định tại chỗ và làm trục ty van chuyển động tịnh tiến đi thẳng lên trên, kéo theo lá van bọc cao su nâng lên ra khỏi lòng van. Lúc này, phần ty van nhô cao lên rõ rệt khỏi tay quay. Đồng thời, chuyển động đi lên của trục van sẽ giải phóng gờ tác động trong hộp công tắc giám sát, khiến tiếp điểm điện thay đổi trạng thái và gửi tín hiệu "Van Mở" (Valve Open) về tủ PCCC.

• Quá trình đóng van: Khi xoay vô lăng theo chiều kim đồng hồ, trục van chuyển động tịnh tiến xuống đáy, ép chặt lá van bọc cao su xuống lòng van để chặn dòng nước. Ty van hạ thấp xuống. Khi van đạt trạng thái đóng hoàn toàn (hoặc đóng một phần tùy cài đặt), trục van sẽ nhấn vào công tắc hành trình bên trong hộp tín hiệu, đóng tiếp điểm và gửi ngay cảnh báo "Van Đóng" (Valve Closed) về trung tâm.

6. Môi trường ứng dụng của Van Cổng Ty Nổi Tín Hiệu Điện AUT FIG015

Van cổng tín hiệu điện AUT Fig015 là thiết bị bắt buộc trong nhiều tiêu chuẩn thiết kế PCCC hiện đại, ứng dụng tại:

• Phòng bơm và cụm trạm bơm PCCC: Lắp đặt ngay trên đường ống hút và đường ống đẩy của các máy bơm chữa cháy chính (bơm điện, bơm diesel) nhằm kiểm soát nguồn nước tổng đi vào hệ thống.

• Hệ thống Sprinkler phân khu: Lắp tại các vị trí rẽ nhánh của đường ống PCCC dẫn vào các tầng của tòa nhà chung cư, trung tâm thương mại, khách sạn cao cấp để phục vụ giám sát tự động toàn diện.

• Nhà xưởng, khu chế xuất và kho hàng lớn: Nơi đòi hỏi tính sẵn sàng của hệ thống chữa cháy ở mức tối đa và cần quản lý tập trung từ phòng an ninh trung tâm.

• Đường ống phân phối bọt Foam: Ứng dụng trong các hệ thống chữa cháy bọt của kho xăng dầu, nhà máy hóa chất.

7. Hướng dẫn lắp đặt của Van Cổng Ty Nổi Tín Hiệu Điện AUT FIG015

Việc lắp đặt đúng kỹ thuật giúp bảo đảm độ bền cơ khí và tính chính xác của tín hiệu điện:

• Yêu cầu không gian: Do là van ty nổi, khi mở van trục ty sẽ nhô lên rất cao. Vì vậy, vị trí lắp đặt van bắt buộc phải có khoảng trống phía trên đủ rộng, không bị vướng vào trần nhà, dầm bê tông hay các đường ống khác.

• Làm sạch đường ống: Súc rửa lòng ống thật sạch, thổi bay các cặn bẩn, rác xây dựng, xỉ hàn trước khi lắp van để bảo vệ lớp cao su mềm của đĩa van.

• Kết nối mặt bích và siết ốc: Sử dụng gioăng đệm cao su phù hợp đệm giữa hai mặt bích. Tiến hành xỏ bu-lông và siết đai ốc đối xứng theo hình chữ X đều lực, tránh siết lệch làm nứt vỡ mặt bích gang.

• Đấu nối dây tín hiệu điện: Mở nắp hộp công tắc giám sát, đấu nối dây nguồn và dây tín hiệu 24V DC vào các chân tiếp điểm (NO/NC) theo đúng sơ đồ mạch điện của nhà sản xuất AUT. Sử dụng ống luồn dây điện chống thấm nước để bảo vệ đường dây dẫn về tủ trung tâm.

8. Những lỗi thường gặp và cách khắc phục của Van Cổng Ty Nổi Tín Hiệu Điện AUT FIG015

• Tủ trung tâm báo sai trạng thái van (Van mở nhưng tủ báo đóng hoặc ngược lại):

  • Nguyên nhân: Đấu nối sai dây tín hiệu vào các chân tiếp điểm bên trong hộp công tắc; hoặc thanh gạt hành trình của công tắc bị lệch, không tiếp xúc đúng với rãnh trục van.

  • Cách khắc phục: Kiểm tra lại sơ đồ đấu dây điện. Tháo nắp hộp công tắc giám sát, điều chỉnh lại vị trí của công tắc hành trình hoặc cam tác động cho khớp với hành trình di chuyển thực tế của trục van.

• Van bị rò rỉ nước ngược lên cổ trục ty van:

  • Nguyên nhân: Do ty nổi di chuyển lên xuống liên tục tiếp xúc với môi trường bên ngoài gây bám bụi, làm mòn hoặc rách các vòng gioăng cao su O-ring làm kín ở cổ van.

  • Cách khắc phục: Vệ sinh trục van sạch sẽ, bôi mỡ bò bảo vệ trục. Nếu hỏng gioăng, tiến hành tháo phần đệm cổ trục và thay thế vòng gioăng O-ring mới.

• Van đóng không kín, nước vẫn rò rỉ qua hệ thống hạ nguồn:

  • Nguyên nhân: Có sỏi đá, dị vật kẹt ở đáy lòng van hoặc lá van cao su bị cào rách sâu.

  • Cách khắc phục: Mở van lớn để dòng nước áp lực cao đẩy trôi cặn bẩn. Nếu không hết rò rỉ, cần khóa nước tổng, tháo nắp bonnet để vệ sinh bên trong hoặc thay đĩa van mới.

9. Van Duy Thành chuyên cung cấp Van Cổng Ty Nổi Tín Hiệu Điện AUT FIG015

Van Duy Thành là đối tác uy tín hàng đầu chuyên phân phối chính hãng dòng sản phẩm Van cổng ty nổi tín hiệu điện AUT Fig015 nhập khẩu trực tiếp từ Malaysia. Đến với chúng tôi, quý khách hàng hoàn toàn yên tâm với:

• Sản phẩm chính hãng 100% thương hiệu AUT Valve, đầy đủ giấy tờ CO/CQ kiểm định chất lượng, hóa đơn rõ ràng.

• Hàng sẵn kho số lượng lớn với đầy đủ kích cỡ từ DN50 đến DN300, đáp ứng nhanh mọi tiến độ công trình.

• Chính sách giá cực tốt, chiết khấu thương mại hấp dẫn cho nhà thầu PCCC, chủ đầu tư dự án.

• Chế độ bảo hành 12 tháng nghiêm túc, lỗi đổi mới nhanh chóng.

• Hỗ trợ giao hàng tận nơi trên toàn quốc và tư vấn kỹ thuật đấu nối tín hiệu điện 24/7.

Để nhận ngay catalogue chi tiết và bảng báo giá van cổng tín hiệu điện AUT Fig015 tốt nhất, xin vui lòng liên hệ trực tiếp với chúng tôi:
