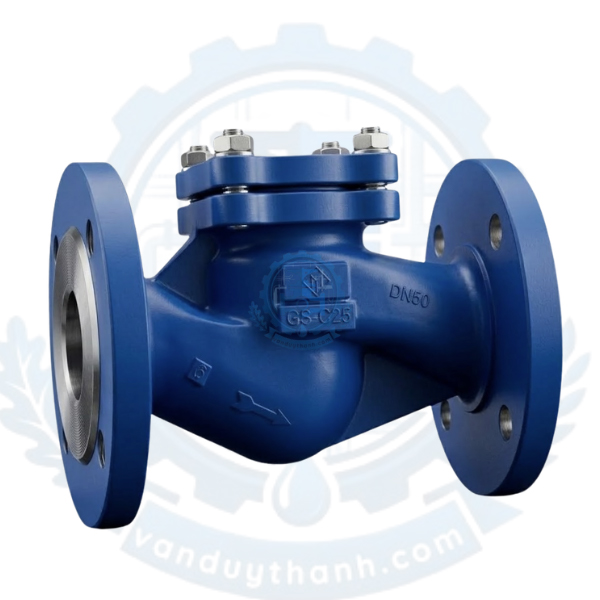

Van Một Chiều Hơi Hiệu ETM

1. Tính năng của Van Một Chiều Hơi Hiệu Etm

Van một chiều hơi hiệu ETM là dòng van công nghiệp chuyên dụng, sở hữu nhiều tính năng kỹ thuật vượt trội nhằm đáp ứng các hệ thống năng lượng cao:

• Chống dòng chảy ngược tuyệt đối: Tính năng cốt lõi của van là chỉ cho phép dòng hơi hoặc chất lưu đi theo một hướng duy nhất, tự động đóng chặt khi có xu hướng chảy ngược để bảo vệ các thiết bị phía trước.

• Chịu nhiệt độ cực hạn vượt trội: Nhờ chất liệu cấu thành từ thép GS-C25 đặc chủng, van có khả năng vận hành bền bỉ trong môi trường quá nhiệt lên tới 500°C mà không bị biến tính hay giảm tuổi thọ.

• Độ kín khít cơ học cực cao: Thiết kế đĩa van và bệ đỡ được gia công chính xác bằng công nghệ hiện đại, đảm bảo không xảy ra hiện tượng rò rỉ ngay cả khi hệ thống sụt áp đột ngột.

• D dải kích cỡ và kết nối linh hoạt: Với kích thước lên tới DN600 và hai tùy chọn lắp bích hoặc hàn đầu (BW), van dễ dàng thích ứng với cả những đường ống siêu lớn trong các nhà máy trọng điểm.

2. Tác dụng của Van Một Chiều Hơi Hiệu Etm

Trong các hệ thống nhiệt năng và lưu chất áp lực cao, Van một chiều ETM đóng vai trò là "chốt chặn an toàn" không thể thay thế với các tác dụng lớn:

Bảo vệ an toàn cho lò hơi và nguồn cấp

Khi xảy ra sự cố tụt áp tại nguồn (như tắt lò hơi đột ngột), áp suất ở phía sau đường ống sẽ lớn hơn phía trước. Nếu không có van một chiều ETM ngăn chặn, dòng hơi nóng áp lực cao sẽ dội ngược lại lò hơi, gây ra hiện tượng thủy kích, méo móp hoặc nổ vỡ thiết bị cực kỳ nguy hiểm.

Ngăn ngừa hao hụt áp suất và pha trộn lưu chất

Van giúp duy trì áp suất ổn định trong các nhánh đường ống riêng biệt, ngăn không cho các dòng lưu chất, khí gas hoặc hóa chất từ các nhánh khác nhau chảy ngược và hòa lẫn vào nhau làm sai lệch quy trình vận hành.

3. Thông số kỹ thuật của Van Một Chiều Hơi Hiệu Etm

Để phục vụ công tác tra cứu thông số khi thiết kế và lắp đặt, dưới đây là bảng thông số chi tiết của sản phẩm:

4. Cấu tạo của Van Một Chiều Hơi Hiệu Etm

Sản phẩm được thiết kế tối ưu hóa theo tiêu chuẩn DIN châu Âu với kết cấu vững chắc bao gồm các bộ phận:

Thân van (Body)

Được đúc nguyên khối từ thép GS-C25 (1.0619). Đây là mác thép carbon cao cấp, có độ dày thành đạt chuẩn chịu lực lớn và chịu được sự giãn nở nhiệt liên tục ở mức 500°C mà không bị nứt vi mô.

Đĩa van (Disc)

Là bộ phận di động trực tiếp đóng/mở dòng lưu chất. Đĩa van thường được làm bằng thép không gỉ cường độ cao, bề mặt tiếp xúc được tôi cứng hoặc phủ một lớp hợp kim chống mài mòn (Stellite) để chịu được sự xói mòn của dòng hơi tốc độ cao.

Nắp van (Bonnet)

Liên kết chắc chắn với thân van bằng hệ thống bu-lông cường độ cao, giúp giữ các chi tiết bên trong cố định và dễ dàng tháo rời khi cần bảo dưỡng, sửa chữa định kỳ.

Lò xo / Trục dẫn hướng (Spring / Guide)

Tùy thuộc vào dạng van một chiều (dạng chữ ngã hoặc dạng lò xo), bộ phận này giúp đĩa van di chuyển tịnh tiến một cách chính xác, không bị lệch tâm và hỗ trợ đóng van nhanh chóng khi dòng chảy dừng lại.

5. Nguyên lí làm việc của Van Một Chiều Hơi Hiệu Etm

Van một chiều hơi ETM vận hành hoàn toàn tự động dựa trên sự chênh lệch áp suất của dòng lưu chất bên trong đường ống:

1. Trạng thái mở van: Khi dòng hơi nóng hoặc dầu nhiệt được cấp vào theo hướng đúng quy định, áp lực của dòng chảy sẽ tác dụng lên đĩa van. Khi áp lực này lớn hơn lực đẩy của lò xo (hoặc trọng lượng đĩa van), đĩa van sẽ bị đẩy lên, cho phép lưu chất đi qua một cách tự do.

2. Trạng thái đóng van: Khi dòng lưu chất dừng lại hoặc có xu hướng chảy ngược, áp suất ở đầu ra sẽ cao hơn đầu vào. Lúc này, lực đẩy ngược của dòng lưu chất kết hợp với lực đàn hồi của lò xo (hoặc trọng lực) sẽ ngay lập tức ép chặt đĩa van về lại bệ đỡ (Seat). Van được đóng kín hoàn toàn, ngăn chặn dòng chảy ngược một cách hiệu quả.

6. Môi trường ứng dụng của Van Một Chiều Hơi Hiệu Etm

Với các thông số kỹ thuật đặc biệt vượt trội, van ETM là lựa chọn tối ưu cho các môi trường công nghiệp nặng và khắc nghiệt:

• Hệ thống hơi nóng quá nhiệt (Superheated Steam): Các đường ống dẫn hơi áp lực cao trong nhà máy nhiệt điện, dệt may, thực phẩm, nhà máy giấy.

• Hệ thống dầu tải nhiệt (Thermal Oil): Các chu trình truyền nhiệt bằng dầu trong các ngành công nghiệp hóa chất, sản xuất nhựa, nhựa đường cần duy trì nhiệt độ cao ổn định.

• Ngành lọc hóa dầu, xăng và khí gas: Môi trường đòi hỏi độ kín tuyệt đối để tránh rò rỉ chất dễ cháy nổ ra ngoài môi trường.

• Hóa chất công nghiệp: Các dòng lưu chất có tính ăn mòn nhẹ nhưng vận hành ở nhiệt độ và áp suất cao vượt quá giới hạn chịu đựng của van gang hay van đồng.

7. Hướng dẫn lắp đặt của Van Một Chiều Hơi Hiệu Etm

Để van vận hành ổn định, không bị kẹt và đạt tuổi thọ cao nhất, quá trình lắp đặt cần tuân thủ các nguyên tắc sau:

• Lắp đúng hướng mũi tên: Trên thân van ETM luôn có mũi tên đúc nổi chỉ hướng dòng chảy. Phải đảm bảo hướng dòng lưu chất trong ống đi vào trùng với hướng mũi tên này.

• Lưu ý vị trí lắp đặt:

  • Đối với van dạng nâng (Lift check valve): Chỉ được phép lắp trên đoạn đường ống nằm ngang, nắp van hướng thẳng đứng lên trên.

  • Đối với van dạng lò xo: Có thể linh hoạt lắp đặt trên cả đường ống nằm ngang hoặc thẳng đứng (hướng dòng chảy từ dưới lên).

• Kỹ thuật hàn nối (Đối với kiểu kết nối BW): Khi thực hiện hàn đuôi van vào đường ống, cần tháo đĩa van hoặc lót các vòng đệm tản nhiệt để tránh cái nóng của ngọn lửa hàn làm biến dạng các chi tiết làm kín bên trong.

• Sử dụng gioăng đệm phù hợp: Với kết nối mặt bích, bắt buộc phải chọn loại gioăng (Gasket) chịu được nhiệt độ tương đương (như gioăng kim loại hoặc gioăng chì chịu nhiệt 500°C).

8. Những lỗi thường gặp và cách khắc phục của Van Một Chiều Hơi Hiệu Etm

Dù là dòng van chất lượng cao, việc vận hành trong môi trường khắc nghiệt không tránh khỏi những hao mòn tự nhiên. Dưới đây là các lỗi thường gặp:

Lỗi van đóng không kín (Lưu chất vẫn bị rò ngược)

• Nguyên nhân: Có xỉ hàn, rác hoặc cặn bám dính vào bề mặt tiếp xúc giữa đĩa van và bệ đỡ; hoặc bề mặt bệ đỡ bị dòng hơi tốc độ cao xói mòn tạo rãnh.

• Cách khắc phục: Tháo nắp van để kiểm tra và vệ sinh sạch phần lòng van. Nếu bề mặt kim loại bị trầy xước nhẹ, có thể tiến hành rà lại (lapping) đĩa van và bệ đỡ. Nếu xước quá sâu, cần thay mới bộ phận đĩa.

Lỗi van bị kẹt không mở hoặc không đóng được

• Nguyên nhân: Trục dẫn hướng bị bám cặn dầu cứng, hoặc lò xo bên trong bị gãy do mỏi cơ học sau thời gian dài hoạt động liên tục ở nhiệt độ 500°C.

• Cách khắc phục: Tháo rời van, vệ sinh trục dẫn hướng. Nếu lò xo bị biến dạng hoặc gãy, cần thay thế lò xo chính hãng có cùng độ cứng.

Rò rỉ lưu chất ở phần nắp van (Bonnet)

• Nguyên nhân: Bu-lông nắp bị lỏng do hệ thống rung lắc mạnh, hoặc gioăng chì làm kín giữa thân và nắp bị rách, rò gỉ.

• Cách khắc phục: Siết đều lại các hạt ê-cu của bu-lông nắp. Nếu không hết rò rỉ, cần xả áp hệ thống và thay vòng gioăng nắp mới.

9. Van Duy Thành chuyên cung cấp Van Một Chiều Hơi Hiệu Etm

Khi có nhu cầu trang bị dòng Van Một Chiều Hơi Hiệu ETM cho công trình của mình, việc lựa chọn một nhà cung cấp uy tín là yếu tố quyết định đến sự an toàn của toàn bộ hệ thống.

Van Duy Thành tự hào là đối tác phân phối các dòng sản phẩm van ETM Trung Quốc trung ương chất lượng cao, cam kết chính hãng 100%, đầy đủ chứng chỉ kiểm định chất lượng CO/CQ và chế độ bảo hành chuẩn chỉnh. Đến với chúng tôi, quý khách hàng sẽ nhận được sự tư vấn chuyên sâu cùng giải pháp tối ưu nhất về chi phí.

Mọi yêu cầu kỹ thuật và nhận báo giá ưu đãi tốt nhất, xin vui lòng liên hệ trực tiếp:
