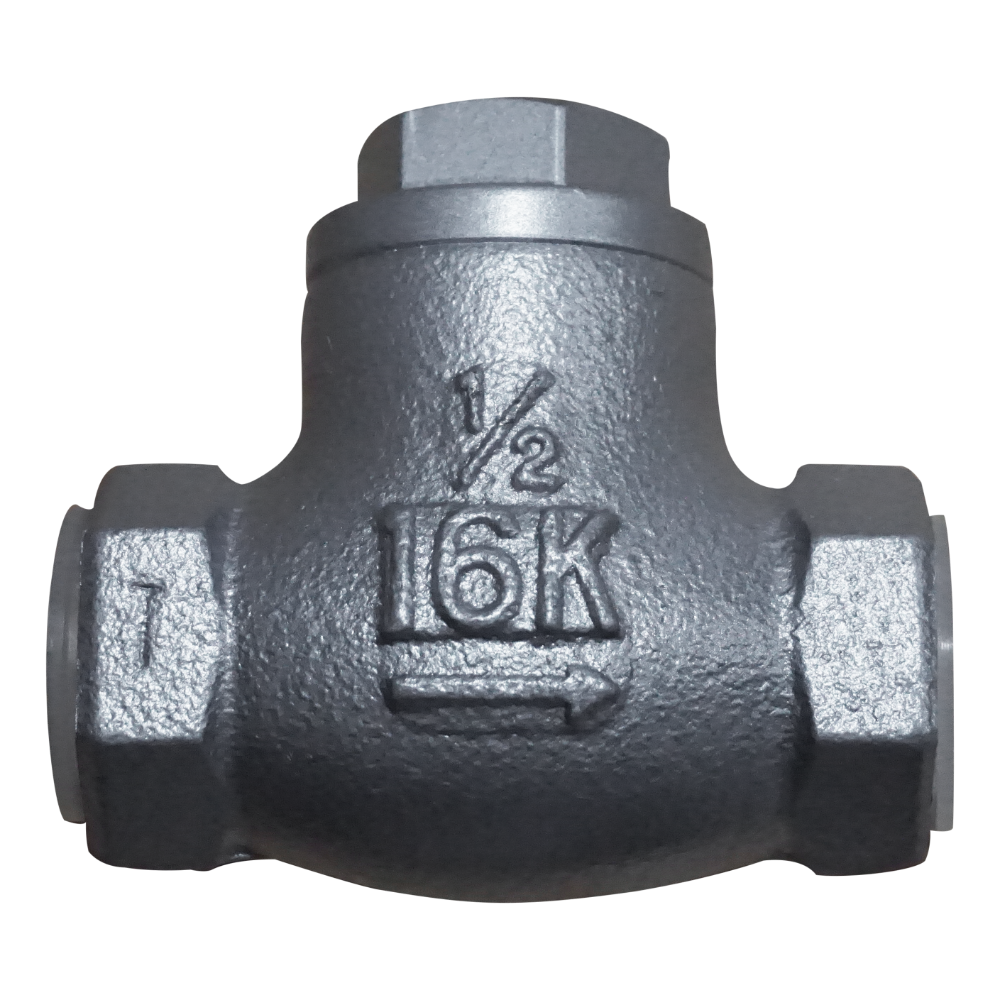

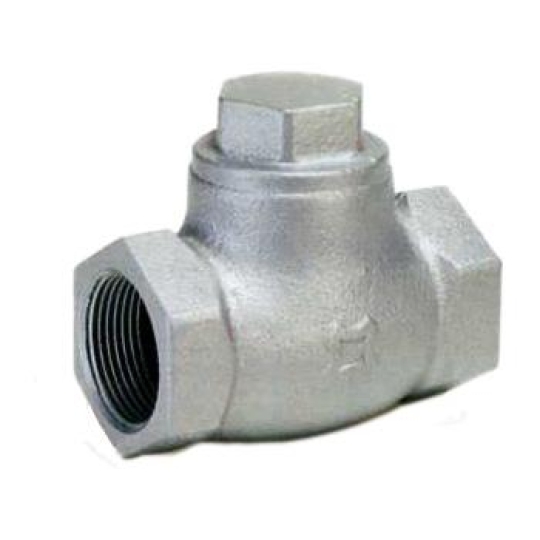

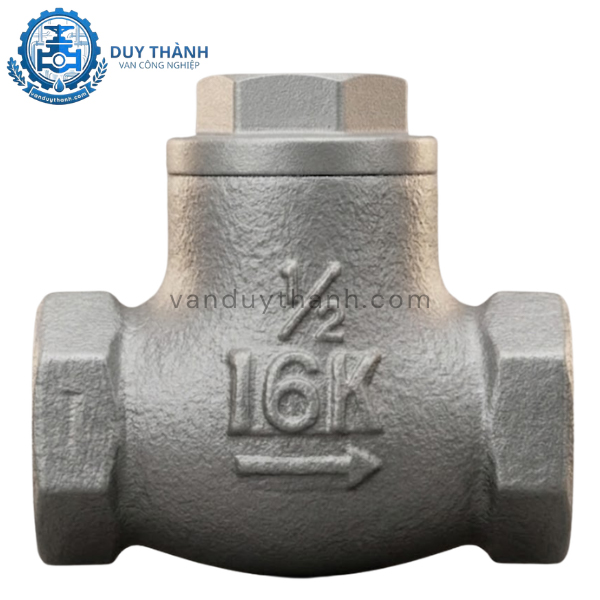

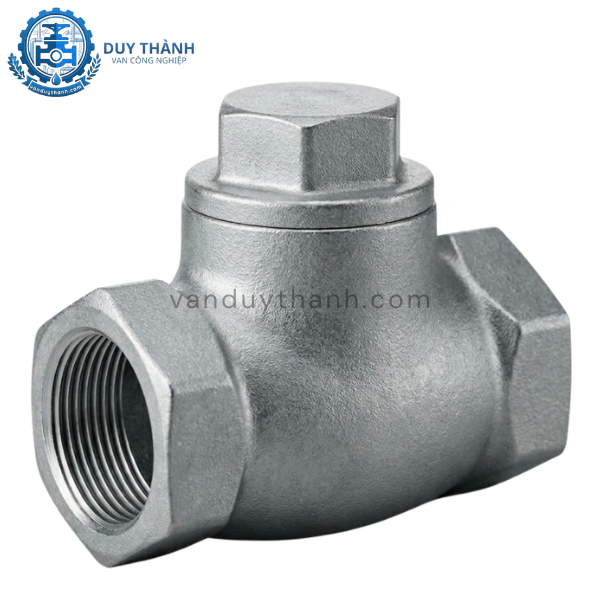

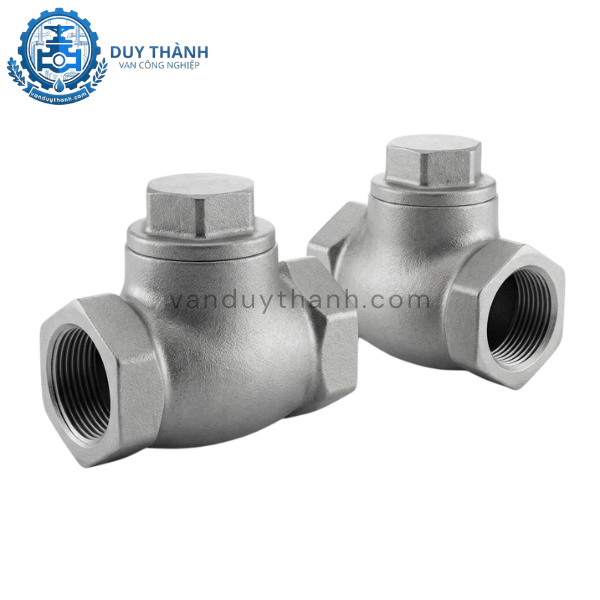

Van 1 Chiều Hơi Nối Ren 16K
Van 1 chiều hơi KingGate Model 69D là dòng van chuyên dụng cho hệ thống nhiệt và áp lực cao. Sản phẩm nổi bật với khả năng ngăn dòng chảy ngược hiệu quả, bảo vệ an toàn cho máy bơm và đường ống. Với cấu tạo từ gang dẻo FCD45 bền bỉ cùng đĩa và đế van bằng Inox 304, thiết bị này có khả năng chống ăn mòn và chịu được điều kiện làm việc khắc nghiệt.
Thông số kỹ thuật chính:
Model: 69D (Thương hiệu KingGate).
Kết nối: Ren trong PT tiêu chuẩn.
Chất liệu: Thân và nắp bằng gang dẻo FCD45; Đĩa và đế bằng Inox 304.
Áp suất làm việc: Tối đa 16 kgf/cm².
Nhiệt độ hoạt động: Lên đến 220°C.
Kích cỡ: DN15 (1/2") đến DN50 (2").
Môi trường: Hơi nóng, khí nén, nước, dầu.
Xuất xứ: Đài Loan.
Van 1 chiều hơi nối ren 16K, đặc biệt là Model 69D từ thương hiệu KingGate, được xem là "chốt chặn" quan trọng trong các hệ thống đường ống công nghiệp. Tính năng quan trọng nhất của dòng van này là vận hành hoàn toàn tự động dựa trên áp suất của dòng lưu chất mà không cần sự can thiệp từ nguồn điện hay tay người.
Chống dòng chảy ngược tuyệt đối: Thiết kế đĩa van hình nấm (lift type) đảm bảo khả năng đóng kín cực nhanh khi áp suất đầu ra cao hơn áp suất đầu vào, ngăn chặn tình trạng va đập thủy lực.
Độ bền vật liệu vượt trội: Sử dụng gang dẻo FCD45 giúp van có khả năng chịu va đập cơ học tốt hơn hẳn so với gang xám thông thường. Đặc biệt, bộ phận tiếp xúc trực tiếp với lưu chất là đĩa và đế van được làm từ Inox 304, giúp chống lại sự mài mòn của hơi nóng và hóa chất.
Thiết kế nhỏ gọn, thẩm mỹ: Với kiểu kết nối ren trong PT, van dễ dàng lắp đặt trong các không gian hẹp, đồng thời đảm bảo độ kín khít cao, tránh rò rỉ lưu chất ra môi trường bên ngoài.
Trong thực tế vận hành, van 1 chiều hơi 16K đóng vai trò bảo vệ hệ thống khỏi những rủi ro nghiêm trọng:
Khi máy bơm hoặc máy nén khí ngừng hoạt động đột ngột, lưu chất có xu hướng dội ngược lại do chênh lệch áp suất. Van 1 chiều 69D sẽ ngay lập tức đóng lại, bảo vệ cánh bơm, trục bơm và các thiết bị đo lường đắt tiền phía trước.
Trong các hệ thống lò hơi (steam), việc duy trì áp suất ổn định tại các điểm tiêu thụ là cực kỳ quan trọng. Van giúp giữ lưu chất không bị thất thoát ngược về phía nguồn cung, từ đó tối ưu hóa hiệu suất nhiệt của toàn hệ thống.
Hiện tượng này thường xảy ra khi dòng hơi nóng ngưng tụ tạo thành nước và di chuyển với vận tốc cao. Thiết kế của KingGate 69D giúp giảm thiểu xung lực này, bảo vệ các mối nối ren và co cút trên đường ống không bị nứt vỡ.
Để lựa chọn được loại van phù hợp, quý khách hàng cần nắm vững các thông số kỹ thuật tiêu chuẩn quốc tế mà dòng sản phẩm này đạt được:
| Đặc điểm | Chi tiết thông số |
| Model | 69D |
| Thương hiệu | KingGate |
| Xuất xứ | Đài Loan (Taiwan) |
| Kiểu kết nối | Ren trong PT (ISO 7-1) |
| Thân & Nắp van | Gang dẻo FCD45 (Ductile Iron) |
| Đĩa & Đế van | Thép không gỉ Inox 304 (CF8) |
| Áp lực làm việc | Max 16 kgf/cm² (1.6 MPa) |
| Áp lực thử nghiệm | Thân: 24 kgf/cm²; Đĩa: 17.6 kgf/cm² |
| Nhiệt độ làm việc | Max 220°C |
| Kích cỡ (Size) | DN15, DN20, DN25, DN32, DN40, DN50 |
Cấu tạo của Model 69D được tối ưu hóa theo dạng "Lift Check Valve" (van 1 chiều dạng nâng), bao gồm các thành phần chính sau:
Thân van (Body): Được đúc từ gang dẻo FCD45 theo tiêu chuẩn JIS. Phần thân có dạng bầu giúp lưu chất lưu thông dễ dàng khi van mở nhưng lại đủ dày để chịu đựng áp suất 16K.
Nắp van (Bonnet): Kết nối với thân qua ren hoặc bu lông, cho phép tháo rời để vệ sinh hoặc bảo trì các chi tiết bên trong mà không cần tháo toàn bộ van khỏi đường ống.
Đĩa van (Disc): Là bộ phận động, di chuyển lên xuống. Đĩa van Inox 304 được mài bóng bề mặt tiếp xúc để đảm bảo độ kín tối đa khi đóng.
Đế van (Seat): Được ép chặt vào thân van, tạo thành một vòng đệm cứng bằng Inox 304 giúp chống lại sự ăn mòn điện hóa và xói mòn do dòng chảy vận tốc cao.
Nguyên lý hoạt động của van 1 chiều hơi 16K dựa trên sự cân bằng giữa áp lực lưu chất và trọng lực của đĩa van (hoặc lực lò xo nếu có).
Trạng thái mở: Khi dòng hơi nóng hoặc khí nén đi từ phía dưới đĩa van, áp lực của chúng đẩy đĩa van nâng lên khỏi đế van. Lúc này, dòng lưu chất được phép đi xuyên qua van để đến thiết bị tiêu thụ.
Trạng thái đóng: Khi áp suất đầu vào giảm xuống hoặc dòng chảy bắt đầu có dấu hiệu quay ngược lại, trọng lượng của đĩa van và áp suất ngược từ đầu ra sẽ ép chặt đĩa van xuống đế van. Quá trình này diễn ra tức thì, ngăn chặn hoàn toàn dòng chảy ngược.
Lưu ý: Do đây là dòng van dạng nâng (lift), van hoạt động tốt nhất khi được lắp đặt trên các đoạn ống nằm ngang, với nắp van hướng lên trên.
Nhờ sự kết hợp giữa gang dẻo và inox, sản phẩm KingGate 69D có khả năng thích nghi với đa dạng môi trường công nghiệp:
Hệ thống hơi nóng (Steam): Lò hơi, nồi hơi trong các nhà máy dệt nhuộm, thực phẩm, thức ăn chăn nuôi. Khả năng chịu nhiệt 220°C là một lợi thế lớn.
Khí nén (Air): Các trạm nén khí trung tâm, hệ thống điều khiển khí nén trong nhà xưởng.
Nước nóng & Nước lạnh: Hệ thống HVAC, cấp thoát nước công nghiệp yêu cầu áp lực cao.
Dầu truyền nhiệt & Dầu bôi trơn: Ứng dụng trong các hệ thống máy móc cơ khí, thủy lực cơ bản.
Lắp đặt đúng kỹ thuật không chỉ giúp van hoạt động hiệu quả mà còn kéo dài tuổi thọ cho toàn hệ thống.
Kiểm tra sạch sẽ bên trong lòng ống, đảm bảo không có rác thải, xỉ hàn hoặc cát sỏi. Các tạp chất này có thể làm trầy xước đĩa van gây rò rỉ.
Xác định đúng chiều dòng chảy được ký hiệu bằng mũi tên đúc nổi trên thân van.
Làm sạch ren: Sử dụng bàn chải sắt vệ sinh sạch ren ống và ren van.
Sử dụng vật liệu làm kín: Quấn cao su non (băng tan) hoặc keo dán ren chuyên dụng theo chiều kim đồng hồ để đảm bảo độ kín.
Vặn van: Sử dụng mỏ lết hoặc chìa vặn phù hợp. Chỉ nên vặn vào phần lục giác của đầu van gần đường ống để tránh làm biến dạng thân van.
Kiểm tra hướng: Đảm bảo trục của đĩa van nằm theo phương thẳng đứng (với nắp hướng lên trên) để lực trọng trường giúp đĩa van đóng kín hơn.
Với nhiều năm kinh nghiệm trong lĩnh vực cung ứng thiết bị vật tư ngành nước và hơi, Van Duy Thành tự hào là đối tác tin cậy của hàng nghìn doanh nghiệp trên toàn quốc.
Chất lượng đảm bảo: Sản phẩm KingGate Model 69D được chúng tôi nhập khẩu trực tiếp từ Đài Loan, đầy đủ chứng chỉ CO, CQ, đảm bảo nguồn gốc xuất xứ rõ ràng.
Kho hàng sẵn có: Chúng tôi luôn duy trì lượng tồn kho lớn cho các kích cỡ từ DN15 đến DN50, sẵn sàng đáp ứng các đơn hàng gấp hoặc số lượng lớn.
Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ thuật viên của Van Duy Thành không chỉ bán hàng mà còn tư vấn giải pháp, giúp khách hàng lựa chọn đúng thông số, tránh lãng phí và đảm bảo an toàn vận hành.
Chế độ bảo hành: 100% sản phẩm được bảo hành chính hãng. Chúng tôi cam kết đổi trả nếu phát hiện lỗi từ nhà sản xuất.
Quý khách hàng đang tìm kiếm giải pháp van 1 chiều cho hệ thống hơi nóng với áp lực 16K, hãy liên hệ ngay với Van Duy Thành để nhận báo giá cạnh tranh nhất và sự phục vụ tận tâm nhất. Chúng tôi đồng hành cùng sự bền vững của công trình bạn!
