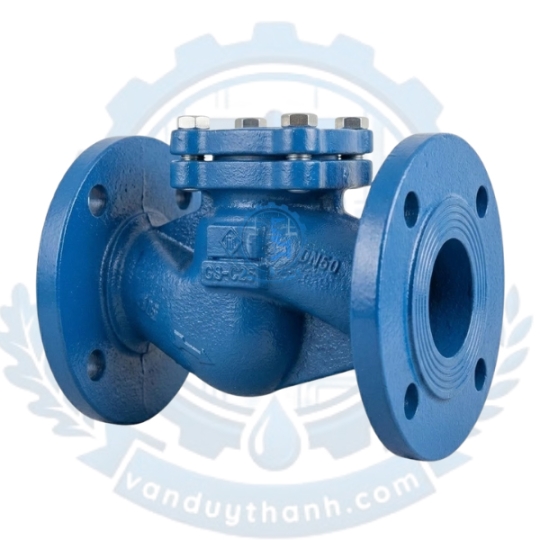

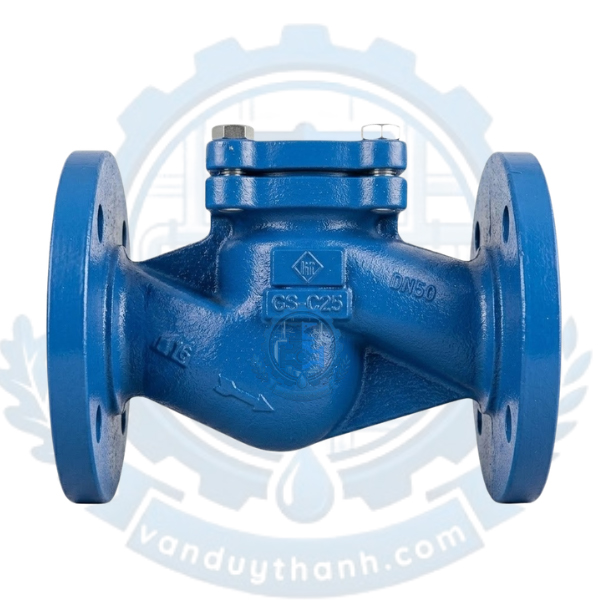

Van 1 Chiều Thép Mặt Bích Gs-c25 ETM DN15 - DN300

Trong các hệ thống đường ống công nghiệp vận hành ở điều kiện khắc nghiệt – nơi nhiệt độ có thể lên tới hàng trăm độ C và áp suất bám đuổi ở mức hàng chục bar – việc lựa chọn một thiết bị ngăn dòng chảy ngược an toàn là điều cực kỳ sống còn. Dòng van 1 chiều thép mặt bích Gs-c25 ETM DN15 - DN300 chính là giải pháp công nghệ đỉnh cao được thiết kế để giải quyết bài toán này. Được chế tạo từ vật liệu thép đúc Gs-c25 theo tiêu chuẩn Đức nghiêm ngặt, sản phẩm đến từ thương hiệu ETM danh tiếng không chỉ đảm bảo độ bền cơ học vượt trội mà còn mang lại sự an tâm tuyệt đối cho các kỹ sư vận hành.

Hiện nay, Vạn Duy Thành tự hào là đối tác phân phối dòng sản phẩm này với đầy đủ các kích cỡ từ nhỏ nhất DN15 đến lớn nhất DN300, sẵn sàng đáp ứng nhanh mọi tiến độ dự án trên toàn quốc.

1. Tính năng của van 1 chiều thép mặt bích Gs-c25 ETM DN15 - DN300

Dòng van này sở hữu những đặc tính kỹ thuật vượt trội, giúp phân biệt hoàn toàn với các dòng van gang thông thường trên thị trường:

• Khả năng chịu nhiệt độ và áp lực tối ưu: Nhờ cấu trúc phân tử bền vững của thép đúc Gs-c25 (tương đương chuẩn WCB), van vận hành ổn định ở nhiệt độ tối đa 425°C và áp lực lên tới 40 bar mà không xảy ra hiện tượng rạn nứt hay biến dạng bề mặt.

• Chống ăn mòn và xâm thực dòng chảy: Phần bệ đỡ (seat) và đĩa van được tôi cứng hoặc phủ một lớp hợp kim Stellite, giúp giảm thiểu tối đa sự mài mòn do ma sát của các hạt vật chất nhỏ lưu thông với tốc độ cao trong đường ống.

• Thiết kế dòng chảy khí động học: Lòng van được đúc nhẵn mịn, biên dạng dòng chảy được tối ưu hóa giúp giảm thiểu tổn thất áp suất (pressure drop) khi chất lưu đi qua, từ đó tối ưu hiệu suất năng lượng cho toàn hệ thống.

2. Tác dụng của van 1 chiều thép mặt bích Gs-c25 ETM DN15 - DN300

Thiết bị đóng vai trò là "người gác cổng" tự động, bảo vệ an toàn cho toàn bộ hệ thống nhờ vào các công dụng thiết thực:

• Ngăn chặn dòng chảy ngược tuyệt đối: Khi hệ thống dừng đột ngột hoặc áp suất nguồn cấp bị sụt giảm, van tự động đóng kín ngay lập tức để dòng lưu chất không bị trào ngược lại phía sau.

• Bảo vệ các thiết bị đắt tiền: Giúp máy bơm, máy nén khí, van giảm áp hoặc các thiết bị đo lường không bị phá hủy bởi hiện tượng búa nước (water hammer) – một trong những nguyên nhân gây vỡ ống phổ biến.

• Duy trì trạng thái áp suất ổn định: Đảm bảo lượng chất lưu trong các nhánh ống luôn đi theo một chiều cố định, hỗ trợ quá trình tuần hoàn nhiệt (trong hệ thống dầu nóng, hơi nước) diễn ra liên tục và an toàn.

3. Cấu tạo chi tiết của van 1 chiều thép mặt bích Gs-c25 ETM DN15 - DN300

Để đạt được độ bền vượt thời gian, dòng van này được cấu thành từ các module linh kiện cao cấp liên kết cơ khí chính xác:

• Thân van (Body): Đúc nguyên khối bằng thép Gs-c25 (Mã vật liệu tiêu chuẩn châu Âu: 1.0619). Hai đầu kết nối đúc liền dải mặt bích dày dặn, chịu lực uốn và lực vặn cực tốt.

• Nắp van (Bonnet): Được liên kết chắc chắn với thân van thông qua hệ thống bulong chịu lực cường độ cao. Giữa thân và nắp có đệm kín ngăn ngừa hoàn toàn nguy cơ rò rỉ chất lưu ra môi trường xung quanh.

• Đĩa van (Disc / Plunger): Tùy thuộc vào model là dạng cửa lật hay chữ ngã, đĩa van sẽ được làm bằng thép carbon bọc inox hoặc inox nguyên khối (Inox 304, Inox 316) để chịu va đập liên tục khi đóng mở.

• Bệ ghế van (Body Seat Ring): Được ép chặt vào thân van và hàn phủ lớp hợp kim chịu mài mòn cao Stellite, tạo nên một bề mặt tiếp xúc siêu phẳng và khít với đĩa van khi ở trạng thái đóng.

• Trục và lò xo hỗ trợ (Tùy phiên bản): Giúp định hướng hành trình di chuyển của đĩa van, đảm bảo đĩa luôn đồng tâm với bệ đỡ khi đóng lại.

4. Thông số kỹ thuật chi tiết của van 1 chiều thép mặt bích Gs-c25 ETM DN15 - DN300

Để thuận tiện cho công tác thiết kế và bóc tách khối lượng vật tư, dưới đây là bảng thông số kỹ thuật tiêu chuẩn của sản phẩm tại Vạn Duy Thành:

5. Nguyên lí làm việc của van 1 chiều thép mặt bích Gs-c25 ETM DN15 - DN300

Cơ chế đóng mở của sản phẩm vận hành hoàn toàn tự động dựa trên nguyên lý chênh lệch áp suất thủy động lực học, không cần đến nguồn năng lượng điện hay khí nén tác động bên ngoài:

• Quá trình mở van: Khi dòng lưu chất được bơm vào hệ thống theo đúng hướng mũi tên đúc nổi trên thân van, áp lực của chất lưu sẽ tạo ra một lực đẩy chiến thắng trọng lượng của đĩa van (và lực nén của lò xo nếu có). Đĩa van sẽ được nhấc lên hoặc lật ra khỏi bệ đỡ, mở đường cho chất lưu đi qua thông suốt.

• Quá trình đóng van: Khi áp suất dòng chảy ở phía đầu vào giảm xuống hoặc máy bơm dừng hoạt động, xu hướng dòng lưu chất sẽ bị chững lại hoặc chảy ngược. Ngay lúc này, trọng lực tự thân của đĩa van kết hợp với áp lực dội ngược của chính chất lưu sẽ ép chặt đĩa van trở lại bệ đỡ. Nhờ bề mặt gia công siêu mịn, mối liên kết giữa đĩa và bệ đỡ đạt độ kín khít cao, chặn đứng hoàn toàn lưu chất.

6. Môi trường ứng dụng thực tế của van 1 chiều thép mặt bích Gs-c25 ETM DN15 - DN300

Sở hữu cấu trúc vật liệu thép đúc cao cấp, dòng van này chuyên trị các môi trường khắc nghiệt mà các dòng van gang hay van đồng không thể đáp ứng:

• Hệ thống lò hơi và hơi nước (Steam Boiler Systems): Sử dụng tại các đường hồi nước ngưng, đường cấp hơi chính trong các nhà máy dệt nhuộm, may mặc, chế biến thực phẩm, sản xuất giấy.

• Hệ thống dầu truyền nhiệt (Thermal Oil Systems): Trạm bơm dẫn dầu nóng tuần hoàn trong dây chuyền sản xuất gỗ công nghiệp, nhựa, asphalt, nơi nhiệt độ liên tục duy trì ở mức trên 300°C.

• Nhà máy hóa dầu và hóa chất nhẹ: Ứng dụng điều hướng dòng chảy các loại dung môi, chất lỏng dễ cháy nổ đòi hỏi tiêu chuẩn an toàn chống rò rỉ nghiêm ngặt.

• Hệ thống khí nén công nghiệp và năng lượng: Đường ống dẫn khí cao áp, trạm phân phối gas tại các khu chế xuất.

7. Phân loại và chọn sản phẩm đúng mục đích sử dụng

Để hệ thống vận hành trơn tru, kéo dài tuổi thọ cho thiết bị và tối ưu chi phí đầu tư ban đầu, quý khách cần hiểu rõ cách phân loại và lựa chọn kích cỡ phù hợp:

Phân loại theo cơ cấu hành trình đóng mở

• Dạng van 1 chiều chữ ngã (Lift Check Valve / Piston Type): Đĩa van chuyển động tịnh tiến lên xuống vuông góc với đường ống. Dòng này có độ kín cực kỳ cao, cực kỳ thích hợp cho môi trường hơi nước (Steam) hoặc khí nén, và bắt buộc phải lắp trên đường ống nằm ngang.

• Dạng van 1 chiều cửa lật (Swing Check Valve): Đĩa van lật quanh một trục cố định giống hành trình của một cánh cửa. Ưu điểm là tạo ra tiết diện mở lớn, tổn thất áp suất rất nhỏ, phù hợp cho chất lỏng như nước, dầu công nghiệp. Dòng này có thể lắp được cả trên đường ống nằm ngang hoặc đường ống thẳng đứng (với điều kiện hướng dòng chảy phải đi từ dưới lên).

Hướng dẫn chọn áp lực và kích cỡ (DN) đúng chuẩn

• Về kích cỡ (DN15 - DN300): Cần đối chiếu chính xác đường kính trong và tiêu chuẩn mặt bích của đường ống hiện tại. Từ DN15 đến DN50 thường dùng cho các nhánh ống phụ, trong khi từ DN65 đến DN300 chuyên dùng cho các trục đường ống chính của nhà máy.

• Về áp lực (PN16, PN25, PN40): Đối với các hệ thống nước hoặc khí nén thông thường, áp suất dưới 16 bar thì chọn dòng PN16 để tiết kiệm chi phí. Tuy nhiên, đối với hệ thống lò hơi cao áp hoặc dầu nóng, áp suất làm việc thực tế có thể lên đến 20 - 30 bar, bắt buộc phải nâng cấp lên dòng PN25 hoặc PN40 nhằm đảm bảo biên độ an toàn kỹ thuật, tránh rủi ro nứt vỡ thân van gây tai nạn lao động.

8. Van Duy Thành chuyên cung cấp van 1 chiều thép mặt bích Gs-c25 ETM DN15 - DN300 chính hãng

Khi lựa chọn thiết bị công nghiệp áp lực cao, việc tìm kiếm một nhà cung ứng uy tín là yếu tố tiên quyết. Vạn Duy Thành tự hào là điểm đến tin cậy hàng đầu của các nhà thầu cơ điện và các nhà máy lớn trên toàn quốc:

• Cam kết sản phẩm Van 1 Chiều Thép Mặt Bích Gs-c25 ETM chính hãng 100%, rõ ràng về nguồn gốc xuất xứ.

• Cung cấp đầy đủ chứng chỉ chất lượng quốc tế, giấy tờ CO, CQ bản gốc hoặc sao y công chứng cho từng lô hàng.

• Hàng hóa luôn sẵn kho số lượng lớn từ kích cỡ DN15 đến DN300, đáp ứng nhu cầu thay thế khẩn cấp hoặc lắp mới.

• Chính sách giá đại lý cực kỳ cạnh tranh, chiết khấu thương mại cao cho các đơn vị mua số lượng lớn hoặc dự án.

• Đội ngũ kỹ sư giàu kinh nghiệm, hỗ trợ tư vấn giải pháp kỹ thuật, lựa chọn đúng model và hỗ trợ giao hàng nhanh chóng tận chân công trình.
