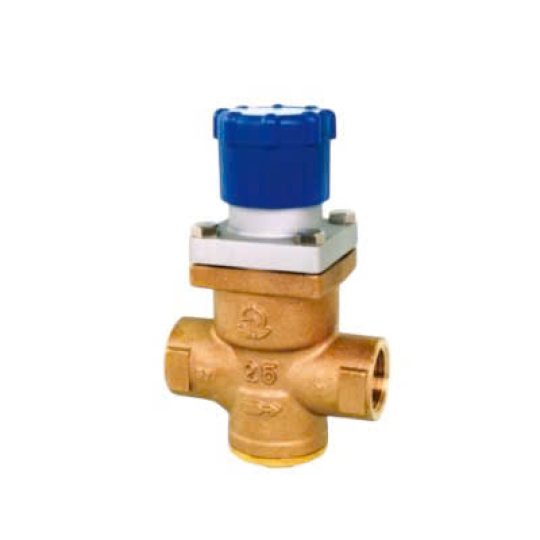

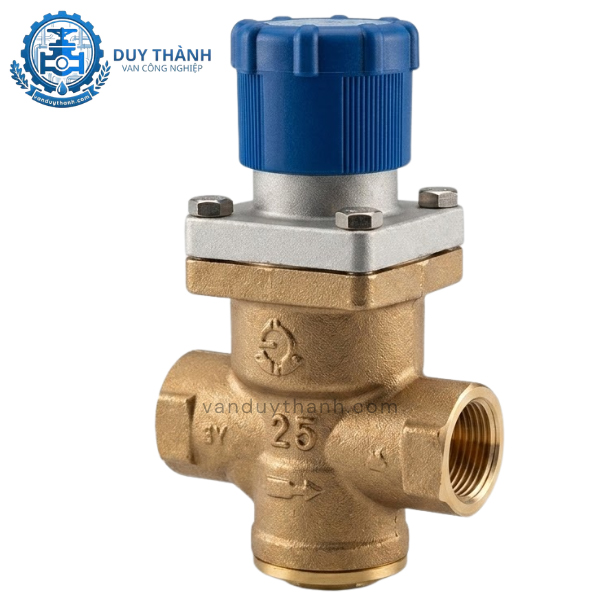

Van Giảm Áp Hơi Nối Ren Rd-40 Venn
Van giảm áp hơi RD-40 của thương hiệu Venn (Nhật Bản) là dòng van giảm áp trực tiếp (Direct Acting) được ưa chuộng bậc nhất nhờ sự nhỏ gọn và khả năng vận hành bền bỉ. Với kiểu kết nối ren tiện lợi, sản phẩm là lựa chọn tối ưu cho các đường ống có kích thước nhỏ từ DN15 đến DN25 trong các hệ thống lò hơi và thiết bị nhiệt công nghiệp. RD-40 nổi bật với thân van bằng đồng đỏ cao cấp, đĩa van và ghế van được gia công từ thép không gỉ (SUS), giúp chống lại sự mài mòn của hơi nóng cực hiệu quả. Thiết bị có khả năng chịu áp suất đầu vào lên đến 1.0 MPa và cho phép điều chỉnh áp suất đầu ra linh hoạt trong dải từ 0.05 đến 0.7 MPa. Với thiết kế tối giản nhưng hiệu quả, RD-40 đảm bảo duy trì áp suất hơi ổn định, bảo vệ an toàn tuyệt đối cho các thiết bị phía sau và tối ưu hóa hiệu suất truyền nhiệt.
Van giảm áp hơi Venn RD-40 được đánh giá là giải pháp "nhỏ nhưng có võ" trong ngành nhiệt năng. Sản phẩm này hội tụ những đặc tính kỹ thuật tiêu chuẩn của Nhật Bản, mang lại sự yên tâm tuyệt đối cho người vận hành:
Cơ chế tác động trực tiếp nhạy bén: Không giống như các dòng van điều khiển bằng màng lớn, RD-40 sử dụng cấu trúc pittông và lò xo phản hồi trực tiếp, giúp phản ứng tức thì với sự thay đổi của áp suất đường ống.
Vật liệu chống ăn mòn tối ưu: Thân van được đúc từ đồng đỏ, kết hợp với các chi tiết tiếp xúc trực tiếp với hơi nóng bằng thép không gỉ, giúp ngăn chặn tình trạng rò rỉ và hiện tượng "kẹt van" do đóng cặn nhiệt.
Kích thước siêu nhỏ gọn: Thiết kế nối ren giúp tiết kiệm không gian lắp đặt tối đa, cực kỳ phù hợp cho các khu vực chật hẹp hoặc lắp đặt trực tiếp vào máy móc sản xuất.
Khả năng chịu nhiệt vượt trội: Sản phẩm có thể vận hành ổn định trong môi trường hơi bão hòa với nhiệt độ lên đến 200°C mà không làm biến dạng các chi tiết bên trong.
Trong các hệ thống hơi (steam), áp suất thường được duy trì ở mức cao để vận chuyển đi xa. Tuy nhiên, các thiết bị sử dụng cuối cùng lại cần áp suất thấp và ổn định. RD-40 đóng vai trò điều phối quan trọng:
Bảo vệ an toàn hệ thống: Giúp hạ áp từ đường ống chính xuống mức áp suất làm việc an toàn cho các thiết bị như nồi nấu, máy sấy, hệ thống trao đổi nhiệt, tránh nguy cơ cháy nổ do quá áp.
Tăng hiệu suất nhiệt: Hơi ở áp suất thấp thường có nhiệt ẩn hóa hơi cao hơn, giúp quá trình truyền nhiệt diễn ra hiệu quả hơn, từ đó tiết kiệm nhiên liệu cho lò hơi.
Duy trì chất lượng sản phẩm: Trong các ngành thực phẩm, dược phẩm, việc ổn định áp suất hơi giúp kiểm soát chính xác nhiệt độ quy trình, đảm bảo chất lượng sản phẩm đồng nhất.
Giảm chi phí vận hành: Bằng cách ngăn chặn sự biến động áp suất, van giúp giảm tải cho các bẫy hơi và giảm thiểu sự mài mòn cơ học trên toàn hệ thống đường ống.
| Thông số kỹ thuật | Chi tiết mô tả |
| Model | RD-40 |
| Hãng sản xuất | Venn (Nhật Bản) |
| Kích thước cổng | 15A (1/2"), 20A (3/4"), 25A (1") |
| Kiểu kết nối | Nối ren (Screw/Threaded) tiêu chuẩn JIS RC |
| Môi trường làm việc | Hơi nóng (Steam) |
| Áp suất đầu vào tối đa | 1.0 MPa (10 bar) |
| Dải áp suất đầu ra | 0.05 – 0.7 MPa (Tùy chọn lò xo) |
| Nhiệt độ làm việc | Tối đa 210°C |
| Vật liệu thân van | Bronze (Đồng đỏ) |
| Vật liệu đĩa & Ghế van | Stainless Steel (Thép không gỉ) |
| Tỷ lệ giảm áp tối đa | 10:1 |
Mặc dù có vẻ ngoài đơn giản, nhưng cấu tạo bên trong của RD-40 là một thành tựu của kỹ thuật cơ khí chính xác, đảm bảo hoạt động không lỗi trong môi trường khắc nghiệt.
Thân van được chế tạo bằng đồng đúc dày dặn, có khả năng chịu đựng áp suất cao và chống lại sự oxy hóa của hơi nước. Phần nắp van phía trên chứa bộ phận điều chỉnh lò xo, được gắn kết chắc chắn với thân qua các ren chịu lực.
Đây là "trái tim" của van RD-40. Lò xo điều chỉnh được làm từ thép hợp kim có độ đàn hồi cực tốt, không bị giãn nở nhiệt làm sai lệch thông số. Pittông truyền động được gia công tỉ mỉ để chuyển động tịnh tiến mượt mà bên trong xi lanh.
Hai bộ phận này được làm hoàn toàn bằng thép không gỉ. Đĩa van có bề mặt được mài phẳng tuyệt đối để khi ở trạng thái đóng, van có khả năng làm kín hoàn toàn, không để hơi rò rỉ qua đầu ra khi hệ thống ngừng hoạt động.
Model RD-40 vận hành dựa trên nguyên lý cân bằng lực trực tiếp giữa áp suất đầu ra và lực nén của lò xo điều chỉnh.
Khi bắt đầu vận hành: Người dùng xoay vít điều chỉnh trên đỉnh van. Lực nén của lò xo đẩy pittông đi xuống, làm mở đĩa van. Hơi nóng từ đầu vào chảy qua khe hở sang đầu ra.
Khi áp suất đầu ra tăng: Một phần hơi ở đầu ra sẽ đi qua lỗ cảm biến áp suất dội ngược lên phía dưới pittông. Khi áp suất này nhân với diện tích pittông tạo ra lực lớn hơn lực lò xo, pittông sẽ bị đẩy ngược lên, làm thu hẹp khe hở đĩa van.
Trạng thái cân bằng: Van sẽ tự động tìm điểm cân bằng mà tại đó áp suất đầu ra luôn duy trì ổn định tại giá trị đã cài đặt, bất kể áp suất đầu vào có trồi sụt (trong giới hạn thiết kế).
Sự linh hoạt của kiểu nối ren và vật liệu đồng bền bỉ giúp RD-40 xuất hiện trong rất nhiều hệ thống nhiệt:
Ngành may mặc: Cung cấp hơi ổn định cho các bàn là hơi công nghiệp, máy ép form áo.
Ngành thực phẩm: Sử dụng trong các nồi nấu áp suất, hệ thống tiệt trùng UHT, máy đóng gói thực phẩm.
Ngành y tế: Lắp đặt cho các máy hấp tiệt trùng dụng cụ y tế trong bệnh viện và phòng thí nghiệm.
Hệ thống giặt là: Điều áp hơi cho các máy giặt khô, máy sấy chăn ga khách sạn.
Sản xuất bao bì: Cung cấp hơi cho các trục lô của máy làm sóng giấy, máy dán thùng carton.
Để đảm bảo van hoạt động chính xác và không bị hư hỏng sớm, việc lắp đặt cần tuân thủ các quy tắc sau:
Lọc Y (Y-Strainer): Bắt buộc phải lắp lọc Y ngay phía trước van giảm áp để loại bỏ xỉ hàn, rỉ sét từ đường ống, tránh làm hỏng đĩa van.
Bẫy hơi (Steam Trap): Nên lắp bẫy hơi ở phía trước van để loại bỏ nước ngưng, tránh hiện tượng búa nước gây sốc nhiệt và hỏng pittông.
Vệ sinh đường ống: Thổi sạch bụi bẩn bên trong ống bằng khí nén hoặc hơi nước trước khi lắp van.
Đúng chiều dòng chảy: Lắp van sao cho mũi tên trên thân van trùng với chiều di chuyển của hơi.
Vị trí lắp: Nên lắp van trên đoạn ống nằm ngang, vít điều chỉnh hướng lên trên để thoát khí và bảo trì dễ dàng.
Sử dụng băng tan (Cao su non): Chỉ quấn vừa đủ vào ren ngoài của ống, tránh quấn quá nhiều hoặc để băng tan rơi vào bên trong van gây kẹt.
Tháo nắp chụp vít điều chỉnh. Sử dụng dụng cụ xoay vít theo chiều kim đồng hồ để tăng áp suất đầu ra và ngược lại để giảm áp. Lưu ý: Chỉ nên điều chỉnh khi hệ thống đang có dòng hơi chạy qua để thấy được sự thay đổi trên đồng hồ áp suất.
Tự hào là đối tác tin cậy của hàng trăm nhà máy và xưởng sản xuất trên toàn quốc, Van Duy Thành cam kết cung cấp sản phẩm van giảm áp hơi RD-40 Venn chính hãng Nhật Bản 100%. Sản phẩm của chúng tôi luôn đi kèm đầy đủ giấy tờ kiểm định CO/CQ, chế độ bảo hành dài hạn và hỗ trợ kỹ thuật tận tâm. Với kho hàng luôn sẵn có các kích thước từ DN15 đến DN25, Van Duy Thành đáp ứng nhanh chóng mọi nhu cầu cấp bách của quý khách hàng, giúp hệ thống của bạn vận hành thông suốt và an toàn.
- Quý khách hàng quan tâm đến dòng Van Giảm Áp Hơi Nối Ren Rd-40 Venn, hãy liên hệ ngay với Van Duy Thành để nhận báo giá chi tiết và những ưu đãi hấp dẫn nhất!
