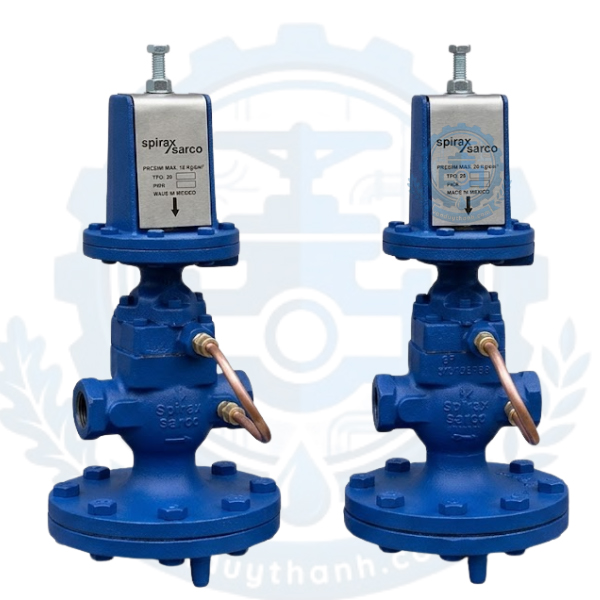

Van Giảm Áp Hơi DP17

1. Tính năng của Van Giảm Áp Hơi Dp17

Van giảm áp hơi nóng DP17 là dòng van điều áp cao cấp vận hành bằng cơ chế màng phi-lốt (Pilot), được thiết kế chuyên dụng để kiểm soát áp suất trong các hệ thống hơi nước bão hòa hoặc hơi quá nhiệt:

• Độ chính xác và ổn định cực cao: Khác với các dòng van giảm áp trực tiếp, dòng van phi-lốt DP17 có khả năng duy trì áp suất đầu ra ổn định một cách tuyệt đối, ngay cả khi áp suất đầu vào hoặc lưu lượng tiêu thụ phía sau thay thế biến động mạnh.

• Tích hợp cơ chế tự bù áp: Thiết kế hệ thống ống xung động điều khiển dòng chảy phụ (Pilot) bên trong thân van, giúp màng van nhạy bén phản ứng lập tức với những thay đổi nhỏ nhất của áp suất đường ống.

• Thiết kế tối ưu, gọn gàng: Không cần nguồn năng lượng bên ngoài (như điện hay khí nén) để vận hành, van tự kích hoạt và điều chỉnh dựa trên chính áp suất của dòng lưu chất lưu thông qua nó.

• Độ bền vật liệu vượt trội: Thân van bằng gang dẻo GGG40.3 kết hợp với các chi tiết nội bộ bằng thép không gỉ giúp van chịu được chênh lệch áp suất lớn và hiện tượng búa nước trong hệ thống hơi.

2. Tác dụng của Van Giảm Áp Hơi Dp17

Trong các hệ thống nhiệt và lò hơi công nghiệp, van giảm áp DP17 đóng vai trò bảo vệ và tối ưu hóa năng lượng cốt lõi:

• Hạ áp và ổn định áp suất: Giảm áp suất hơi từ mức cao của lò hơi (áp suất truyền tải để tránh tổn thất) xuống mức áp suất thấp hơn, phù hợp với yêu cầu kỹ thuật an toàn của các thiết bị gia nhiệt đầu cuối (nồi hấp, tháp sấy, dàn trao đổi nhiệt).

• Bảo vệ an toàn cho thiết bị: Ngăn ngừa hiện tượng quá áp gây hư hỏng, cháy nổ các thiết bị sử dụng hơi phía sau, giảm tải áp lực cho các van an toàn.

• Tiết kiệm năng lượng và chi phí: Giúp hệ thống tiêu thụ hơi nước ở áp suất tối ưu, làm tăng nhiệt lượng tiềm ẩn của hơi nước khi ngưng tụ, từ đó tối ưu hiệu suất nhiệt và tiết kiệm nhiên liệu đốt cho lò hơi.

3. Thông số kỹ thuật của Van Giảm Áp Hơi DP17

4. Cấu tạo của Van Giảm Áp Hơi DP17

Van DP17 có cấu trúc cơ khí tương đối phức tạp nhằm tối ưu hóa đường đi của áp suất điều khiển, bao gồm các cụm bộ phận chính:

4.1. Cụm điều chỉnh Pilot (Van phụ phía trên)

• Vít điều chỉnh (Adjustment Screw): Nằm ở đỉnh van, dùng để siết hoặc nhả lò xo nhằm cài đặt mức áp suất đầu ra mong muốn.

• Lò xo điều chỉnh (Control Spring): Phản hồi lực ép trực tiếp lên màng Pilot.

• Màng Pilot và Đĩa Pilot: Tiếp nhận áp suất phản hồi từ đầu ra để đóng hoặc mở đường dẫn hơi phụ đi xuống màng chính.

4.2. Cụm thân van chính (Main Valve phía dưới)

• Thân van (Main Body): Thiết kế vách dày bằng gang dẻo, chịu mô-men xoắn và ứng suất nhiệt lớn.

• Màng van chính (Main Diaphragm): Gồm nhiều lá thép không gỉ xếp chồng, tiếp nhận áp suất từ van Pilot để đẩy trục van chính.

• Đĩa van và Bệ van (Main Disc & Seat): Bộ phận trực tiếp đóng mở lòng van để điều tiết lượng hơi đi qua. Được chế tạo bằng inox tôi cứng chống mài mòn do dòng hơi lưu tốc cao xói mòn.

• Lưới lọc tích hợp (Internal Strainer): Lưới inox bảo vệ van Pilot khỏi cặn bẩn, xỉ hàn bám trong hơi nước.

5. Nguyên lí làm việc của Van Giảm Áp Hơi DP17

Van vận hành tự động theo nguyên lý cân bằng lực giữa lò xo cài đặt và áp suất phản hồi đầu ra:

• Trạng thái ban đầu: Khi chưa có hơi cấp vào, van chính đóng hoàn toàn do lực đẩy của lò xo hồi vị dưới đĩa van chính.

• Quá trình mở van: Khi mở hơi đầu vào (P1), ta siết vít điều chỉnh xuôi chiều kim đồng hồ, ép lò xo xuống làm mở đĩa Pilot. Hơi nóng theo đường dẫn phụ đi xuyên qua lòng van xuống buồng chứa phía trên màng van chính. Áp suất hơi thắng lực lò xo hồi vị, đẩy màng chính và trục van đi xuống, mở đĩa van chính cho hơi đi qua đầu ra (P2).

• Quá trình tự động điều áp: Áp suất đầu ra (P2) được dẫn ngược lại qua một ống cảm biến nội bộ (hoặc ống xung động ngoài) về phía dưới màng Pilot.

  • Nếu P2 vượt quá mức cài đặt, nó đẩy màng Pilot lên, làm đóng bớt van Pilot. Áp suất trên màng chính thoát bớt ra đầu ra, lò xo hồi vị đẩy đĩa van chính đóng bớt lại để giảm áp P2.

  • Nếu P2 thấp hơn mức cài đặt, lò xo đỉnh van thắng thế, đẩy mở rộng van Pilot, ép màng chính đi xuống để mở rộng van, tăng lượng hơi qua van nhằm bù áp.

6. Môi trường ứng dụng của Van Giảm Áp Hơi DP17

Là dòng van điều áp cao cấp chịu nhiệt, DP17 là thiết bị không thể thiếu trong các ngành công nghiệp sử dụng nhiệt năng:

• Nhà máy dệt nhuộm và may mặc: Điều chỉnh áp suất hơi cấp cho các máy nhuộm cao áp, máy căng kim, máy là ủi công nghiệp.

• Ngành thực phẩm và đồ uống (F&B): Kiểm soát áp suất hơi nóng cấp vào các nồi nấu tiệt trùng, hệ thống CIP, dây chuyền sản xuất sữa, bia, nước ngọt.

• Nhà máy sản xuất giấy và bao bì bìa các-tông: Ổn định áp hơi cấp cho các lô sấy giấy, máy cán sóng bao bì yêu cầu dải nhiệt độ chính xác tuyệt đối.

• Y tế và Dược phẩm: Ứng dụng trong các hệ thống nồi hấp tiệt trùng thiết bị y tế, sấy khô dược liệu.

7. Hướng dẫn lắp đặt của Van Giảm Áp Hơi DP17

Lắp đặt dòng van giảm áp Pilot đòi hỏi tuân thủ nghiêm ngặt sơ đồ kỹ thuật tiêu chuẩn để tránh van bị kẹt hoặc hỏng hóc do nước ngưng:

• Bước 1: Lắp đặt cụm thiết bị phụ trợ đi kèm: Để van giảm áp DP17 hoạt động bền bỉ, trước van bắt buộc phải lắp theo thứ tự: Van chặn → Kính xem dòng → Bộ tách nước ngưng (Separator) → Lọc y (Strainer) với lưới lọc mịn (khoảng 100 mesh). Việc này giúp loại bỏ hoàn toàn nước ngưng và rác bẩn làm rách màng van.

• Bước 2: Định hướng lắp đặt: Luôn lắp van trên đoạn ống nằm ngang. Hướng mũi tên đúc trên thân van phải trùng với hướng đi của dòng hơi. Tháp lò xo điều chỉnh hướng lên trên và buồng màng van chính quay xuống dưới.

• Bước 3: Lắp ống xung động ngoài (Tùy chọn): Để van nhạy hơn, khuyến khích kết nối một đường ống đồng nhỏ từ cổng cảm biến trên van tới đoạn ống đầu ra cách van ít nhất 1m đến 2m (vị trí dòng hơi đã ổn định dòng chảy).

• Bước 4: Cài đặt áp suất: Trước khi cấp hơi, nhả lỏng vít điều chỉnh ở đỉnh van. Mở từ từ van chặn đầu vào, sau đó siết chậm vít điều chỉnh theo chiều kim đồng hồ, vừa siết vừa quan sát đồng hồ áp suất đầu ra cho đến khi đạt áp suất yêu cầu.

8. Những lỗi thường gặp và cách khắc phục của Van Giảm Áp Hơi DP17

• Áp suất đầu ra (P2) tăng liên tục bằng với áp suất đầu vào (P1) khi không dùng hơi:

  • Nguyên nhân: Đĩa van chính hoặc bệ van bị bám cặn vôi, xỉ hàn dính chặt làm van không thể đóng kín; hoặc màng Pilot bị rách.

  • Cách khắc phục: Khóa van chặn, tháo cụm đĩa van chính ra vệ sinh, lau sạch các vết bám cặn. Nếu đĩa hoặc bệ van bị xước sâu gây rò rỉ, cần rà phẳng lại hoặc thay thế linh kiện mới.

• Không thể điều chỉnh áp suất đầu ra (Van không lên áp):

  • Nguyên nhân: Lưới lọc nội bộ (Internal Strainer) bên trong van bị tắc hoàn toàn khiến hơi không thể đi qua van Pilot xuống màng chính; hoặc màng van chính bằng thép bị nứt rách.

  • Cách khắc phục: Tháo nắp hông của van để rút lưới lọc ra vệ sinh. Kiểm tra cụm lá màng chính, nếu bị nứt hoặc biến dạng thì cần thay bộ màng mới.

• Van hoạt động phát ra tiếng hú lớn hoặc rung động mạnh:

  • Nguyên nhân: Do vận tốc dòng hơi quá cao (chọn size van quá nhỏ hoặc quá lớn so với lưu lượng thực tế) hoặc có quá nhiều nước ngưng (độ ẩm hơi cao) đi vào van.

  • Cách khắc phục: Kiểm tra lại bẫy hơi (Steam Trap) phía trước van giảm áp xem có xả nước ngưng tốt không. Nếu do sai size van, cần tính toán lại lưu lượng hơi để chọn cỡ van phù hợp.

9. Van Duy Thành chuyên cung cấp Van Giảm Áp Hơi DP17

Công ty Van Duy Thành tự hào là đối tác uy tín chuyên nhập khẩu và cung cấp dòng sản phẩm Van giảm áp hơi nóng DP17 chất lượng cao, phục vụ cho các hệ thống đường ống công nghiệp trên toàn quốc.

Đến với Van Duy Thành, Quý khách hàng sẽ nhận được những giá trị thiết thực:

• Sản phẩm nhập khẩu chính hãng, kiểm định chất lượng nghiêm ngặt, đầy đủ chứng chỉ CO và CQ từ nhà sản xuất.

• Hỗ trợ kỹ thuật chuyên sâu: Tư vấn tính toán cỡ van dựa trên lưu lượng hơi (kg/h) thực tế của nhà máy, tránh việc chọn sai kích cỡ gây hỏng van.

• Chính sách bảo hành 12 tháng, hỗ trợ tư vấn lắp đặt và xử lý sự cố 24/7.

• Hàng luôn có sẵn tại kho với đầy đủ linh kiện thay thế chính hãng như màng van, lò xo, bộ kit sửa chữa.
