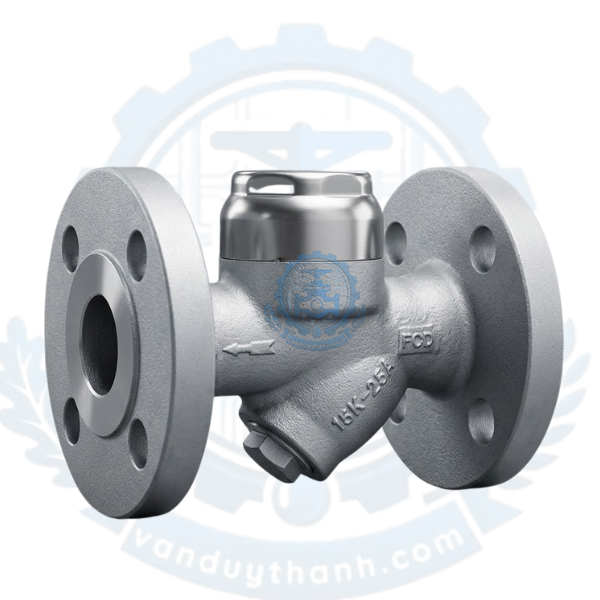

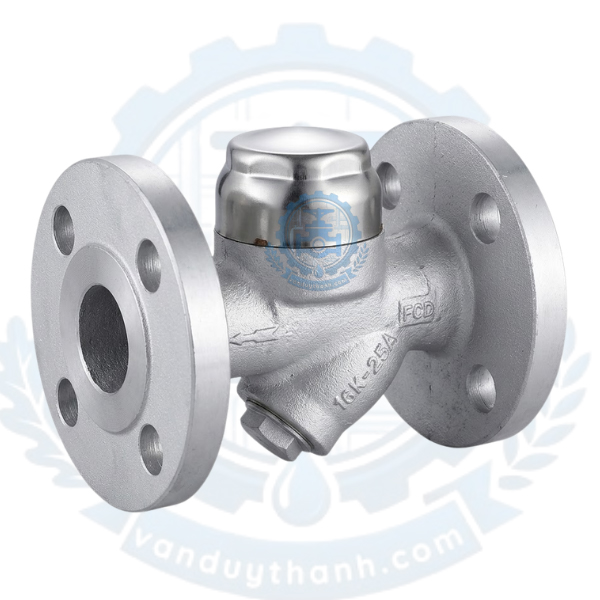

​​​​​​​Bẫy Hơi Đồng Tiền Mặt Bích YNV Model DST-1F

1. Tính năng của Bẫy Hơi Đồng Tiền Mặt Bích Ynv Model Dst-1f

Bẫy hơi đồng tiền mặt bích YNV Model DST-1F là dòng bẫy hơi nhiệt động (Thermodynamic) cao cấp, được nghiên cứu và chế tạo bởi thương hiệu YNV nổi tiếng tại Hàn Quốc. Sản phẩm sở hữu nhiều tính năng kỹ thuật nổi bật:

• Thiết kế tích hợp lọc Y (Strainer): Khác với các dòng bẫy hơi thông thường, Model DST-1F được tích hợp sẵn một lưới lọc bụi bằng thép không gỉ bên trong lòng van, giúp giữ lại xỉ hàn, cặn bẩn để bảo vệ đĩa đồng tiền không bị kẹt.

• Kết cấu mặt bích đúc liền chắc chắn: Khối mặt bích được đúc liền thân theo tiêu chuẩn kết nối công nghiệp, giúp van chịu được độ rung lắc, lực vặn xoắn và hiện tượng giãn nở nhiệt tốt hơn dạng lắp ren.

• Hoạt động bằng xung lực chu kỳ dứt khoát: Cơ chế đóng mở dựa trên động lực học chất lưu giúp van xả nước ngưng theo từng hồi dứt khoát, tiếng "tạch tạch" đặc trưng giúp kỹ sư dễ dàng nhận biết van đang hoạt động bình thường bằng thính giác.

• Kích thước nhỏ gọn, chịu tải nhiệt cao: Tuy có công suất xả lớn nhưng thiết bị lại có phom dáng tối giản, không chiếm nhiều không gian trên hệ thống giá đỡ ống và có dải chịu nhiệt lên tới 220°C.

2. Tác dụng của Bẫy Hơi Đồng Tiền Mặt Bích Ynv Model Dst-1f

Trong kiến trúc đường ống dẫn hơi nóng, bẫy hơi đồng tiền YNV DST-1F đóng vai trò cực kỳ quan trọng đối với hiệu suất nhiệt:

• Tách lọc nước ngưng trên đường ống trục chính: Gom và xả toàn bộ lượng nước ngưng tụ sinh ra dọc đường truyền tải hơi bão hòa, đảm bảo chất lượng hơi đi vào các thiết bị tiêu thụ đạt độ khô cao nhất.

• Bảo vệ toàn diện hệ thống khỏi búa nước: Loại bỏ các túi nước chạy dọc đường ống với vận tốc cao, từ đó triệt tiêu các cú va đập thủy lực nguy hiểm gây nứt vỡ đường ống hoặc hỏng van giảm áp, van điều khiển phía sau.

• Tối ưu hóa chi phí vận hành lò hơi: Ngăn chặn tuyệt đối tình trạng hơi nóng hữu ích bị thất thoát, rò rỉ ra môi trường ngoài, giúp giữ nhiệt lượng tối đa cho chu trình sản xuất, tiết kiệm nhiên liệu đốt.

3. Thông số kỹ thuật của Bẫy Hơi Đồng Tiền Mặt Bích Ynv Model Dst-1f

4. Cấu tạo của Bẫy Hơi Đồng Tiền Mặt Bích Ynv Model Dst-1f

Sản phẩm được tối ưu hóa cơ khí với rất ít bộ phận chuyển động, giúp giảm thiểu tỷ lệ hỏng hóc vặt:

4.1. Vỏ ngoài chịu lực và kết nối

• Thân van (Body): Chế tạo bằng gang dẻo cao cấp GCD450, hai đầu đúc liền mặt bích dày dặn. Mặt ngoài được sơn phủ lớp bảo vệ chịu nhiệt.

• Nắp van (Cap): Bằng thép hoặc gang dẻo, bắt ren trực tiếp vào đỉnh thân van để tạo thành buồng áp suất phía trên đĩa đồng tiền.

4.2. Cơ cấu bẫy hơi bên trong

• Đĩa van đồng tiền (Disc): Là một miếng đệm mỏng tròn dẹt bằng inox được mài phẳng tuyệt đối bề mặt. Đây là bộ phận chuyển động duy nhất trong van, đóng vai trò như một chiếc van một chiều đóng/mở tự động.

• Bệ van (Seat): Thiết kế hai vòng tròn đồng tâm đúc nổi bằng inox để đĩa đồng tiền áp sát vào khi đóng.

• Bộ lưới lọc bụi nội bộ: Dạng ống lưới inox nằm ngay khoang chứa đầu vào, có nắp xả cặn riêng (Drain plug) dưới đáy để vệ sinh định kỳ.

5. Nguyên lí làm việc của Bẫy Hơi Đồng Tiền Mặt Bích Ynv Model Dst-1f

YNV Model DST-1F vận hành dựa trên nguyên lý nhiệt động lực học – cụ thể là sự chênh lệch vận tốc dòng chảy và áp suất giữa nước ngưng (vận tốc thấp) và hơi nóng (vận tốc cực cao):

• Giai đoạn xả nước ngưng: Khi hệ thống có nước ngưng tụ và không khí lạnh tràn vào bẫy, do mật độ chất lỏng lớn và vận tốc di chuyển chậm, áp lực thủy tĩnh của nước ngưng sẽ đẩy đĩa đồng tiền inox nâng lên cao. Nước ngưng dễ dàng luồn qua bệ van đi ra ngoài qua cửa xả.

• Giai đoạn đóng chặn hơi nóng: Ngay khi nước ngưng xả hết, hơi nóng (Steam) áp lực cao ùa vào. Do hơi nước di chuyển qua khe hẹp dưới đĩa đồng tiền với vận tốc cực lớn, theo định luật Bernoulli, nó tạo ra một vùng áp suất thấp bên dưới đĩa van. Đồng thời, một lượng hơi nhỏ lọt lên buồng áp suất phía trên nắp van, ép đĩa đồng tiền đi xuống. Sự chênh lệch lực này (áp suất cao phía trên thắng áp suất thấp phía dưới) khiến đĩa đồng tiền lập tức bị hút chặt xuống bệ van, khóa kín không cho hơi thoát ra.

• Chu trình lặp lại: Khi lượng hơi trên nắp van bị mất nhiệt và ngưng tụ lại thành nước, áp suất phía trên giảm xuống. Cùng lúc đó nước ngưng mới lại dồn về mặt dưới, đẩy đĩa đồng tiền lên và bắt đầu chu kỳ xả mới.

6. Môi trường ứng dụng của Bẫy Hơi Đồng Tiền Mặt Bích Ynv Model Dst-1f

Nhờ khả năng xả nước ngưng dứt khoát và kết nối mặt bích an toàn, YNV DST-1F được ứng dụng rất phổ biến trên:

• Đường ống truyền tải hơi chính: Lắp đặt tại các vị trí gốc thấp, đoạn cua hoặc khoảng cách mỗi 30m - 50m trên trục ống chính dẫn hơi từ lò hơi đến các phân xưởng.

• Hệ thống sấy công nghiệp: Lắp cho các tủ sấy, lò sấy gỗ, sấy nông sản, thiết bị gia nhiệt yêu cầu áp lực hơi cao và liên tục.

• Hệ thống bọc ôn, trace ống: Dùng bẫy nước ngưng cho các đường ống nhỏ chạy song song (Steam tracing) để giữ nhiệt cho các đường ống dẫn dầu đặc, hóa chất dễ đông đặc.

7. Hướng dẫn lắp đặt của Bẫy Hơi Đồng Tiền Mặt Bích Ynv Model Dst-1f

Để thiết bị đạt hiệu suất bẫy nước tốt nhất và không bị hiện tượng "kẹt thủy lực", quy trình lắp đặt cần lưu ý:

• Bước 1: Chọn hướng lắp chuẩn xác: Bẫy hơi đồng tiền YNV DST-1F bắt buộc phải được lắp trên đoạn ống nằm ngang (Horizontal), nắp van hướng thẳng lên trời. Hướng mũi tên đúc trên thân gang phải trùng với hướng đi của dòng hơi ngưng tụ.

• Bước 2: Gom nước ngưng bằng túi gom (Pocket): Không nên đấu nối trực tiếp bẫy hơi từ đáy ống chính. Hãy làm một đoạn ống đứng đâm xuống dưới (gọi là Drip Leg hoặc Pocket) để nước ngưng tự chảy trọng lực gom vào đó trước khi đi vào bẫy hơi.

• Bước 3: Gá lắp mặt bích: Đặt gioăng đệm chịu nhiệt (gioăng chì hoặc gioăng asbestos chịu nhiệt cao) vào giữa bích van và bích ống. Tiến hành siết đều các bu-lông đối xứng chéo nhau để mặt bích khít hoàn toàn.

• Bước 4: Thiết lập đường xả: Đầu ra của bẫy hơi nên được dẫn về đường ống thu hồi nước ngưng tổng để đưa về bồn cấp nước lò hơi nhằm tiết kiệm nhiệt, hoặc xả ra giếng xả an toàn, tránh để phun trực tiếp vào lối đi gây bỏng.

8. Những lỗi thường gặp và cách khắc phục của Bẫy Hơi Đồng Tiền Mặt Bích Ynv Model Dst-1f

• Bẫy hơi bị xì hơi liên tục ra ngoài không ngắt (Hiện tượng thổi thông):

  • Nguyên nhân: Mặt đĩa đồng tiền hoặc bề mặt bệ van bị xước sâu do hạt cát hoặc xỉ hàn cạ vào; hoặc đĩa van bị kẹt cứng ở vị trí mở do rác bẩn bám dính.

  • Cách khắc phục: Khóa van chặn trước bẫy, tháo nắp chụp phía trên, rút đĩa đồng tiền ra vệ sinh sạch sẽ. Nếu bề mặt đĩa hoặc bệ bị xước nhẹ, có thể dùng giấy nhám mịn rà phẳng lại. Nếu xước quá sâu, bắt buộc phải thay thế đĩa mới hoặc thay bẫy.

• Hệ thống bị ngập nước ngưng, đường ống bị lạnh đi:

  • Nguyên nhân: Lưới lọc bụi (Strainer) tích hợp bên trong thân van bị rác bẩn bám kín hoàn toàn, ngăn không cho nước ngưng đi vào khoang điều khiển của đĩa.

  • Cách khắc phục: Tháo nút xả cặn (Drain plug) ở khoang lọc phía trước của van, rút lưới lọc inox ra ngoài để súc rửa sạch sẽ cặn bẩn, sau đó lắp lại.

• Van kêu liên tục không ngắt quãng (Hiện tượng chạy loạn - Rapid cycling):

  • Nguyên nhân: Áp suất ngược ở đầu ra (Back pressure) quá cao, vượt quá 80% áp suất đầu vào, khiến đĩa van không thể đóng chặt.

  • Cách khắc phục: Kiểm tra lại đường ống thu hồi nước ngưng phía sau xem có bị tắc nghẽn hoặc kích cỡ ống xả quá nhỏ hay không để tiến hành thông thoáng lòng ống.

9. Van Duy Thành chuyên cung cấp Bẫy Hơi Đồng Tiền Mặt Bích Ynv Model Dst-1f

Công ty Van Duy Thành là đơn vị nhập khẩu trực tiếp và phân phối chính hãng dòng sản phẩm Bẫy hơi đồng tiền mặt bích YNV Model DST-1F từ thương hiệu YNV Valve Hàn Quốc tại thị trường Việt Nam.

Đến với Van Duy Thành, Quý khách hàng sẽ luôn hài lòng bởi chính sách dịch vụ chất lượng:

• Sản phẩm chính hãng YNV 100%, đầy đủ chứng chỉ xuất xứ CO và chứng chỉ chất lượng CQ từ nhà máy.

• Giá thành hợp lý, cạnh tranh tối ưu, có chính sách giá sỉ ưu đãi lớn cho các nhà thầu cơ điện lạnh và hệ thống nhiệt lò hơi.

• Bảo hành dài hạn 12 tháng theo tiêu chuẩn nhà sản xuất, hỗ trợ kỹ thuật tận tâm trong suốt quá trình vận hành hệ thống.

• Kho hàng có sẵn đa dạng quy cách kích cỡ từ DN15 đến DN50 kết nối mặt bích, giao hàng hỏa tốc toàn quốc.

Mọi yêu cầu tư vấn kỹ thuật chuyên sâu, xin catalogue hoặc nhận báo giá ưu đãi tốt nhất, xin vui lòng liên hệ:

• Hotline, Zalo: 0945.400.333

• Gmail: duythanhbadiem@gmail.com
